Renault Espece 3 – reprezentuje trzecią generację tej serii. Rozszerzona wersja nosi nazwę Grand Espace . Produkowane w latach 1997, 1998, 1999, 2000, 2001 i 2002. Przedstawiamy pełny opis skrzynek bezpieczników i przekaźników Renault Espere 3 : lokalizacja, schematy, zdjęcia, przeznaczenie.

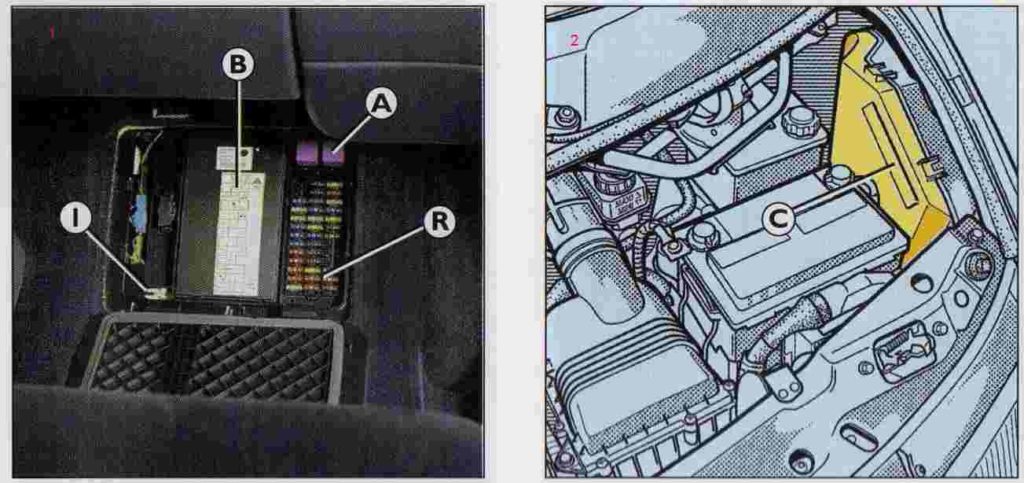

Pojazd ten posiada 2 główne skrzynki bezpieczników. Jeden znajduje się w kabinie pod nogami pasażera, drugi pod maską, za akumulatorem.
Lokalizacja
Przedział pasażerski
Rysunek u góry przedstawia aktualny opis bezpieczników.
Typ 1

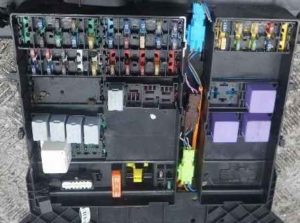

Zdjęcie

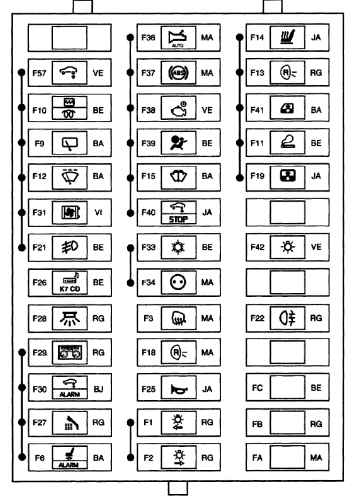

Schemat
Przeznaczenie
| FA | (15A) Zapasowe |
| pełne wyżywienie | (10A) Zapasowe |
| FC | Zapasowy |
| F1 | (10A) LH / Lampy tylne |
| F2 | (10A) Lampy przednie prawe/tylne prawe |
| F3 | (7,5 A) Podgrzewane lusterka zewnętrzne |
| F6 | (25A) Fotele elektrycznie sterowane |
| F9 | (25A) Wycieraczka tylnej szyby |
| F10 | (15A) Sterowanie silnikiem |
| F11 | (15A) Zapalniczka do cygar |
| F12 | (25A) Wycieraczka szyby przedniej |
| F13 | (7,5A) Światła cofania |
| F14 | (20A) Podgrzewane siedzenia |
| F15 | (25A) Wielofunkcyjny moduł sterujący, wycieraczki szyby przedniej |
| F18 | (10A) Nagrzewnica/klimatyzator, światła cofania |
| F19 | (20A) Łukasz |
| F21 | (15A) Światła przeciwmgielne |
| F22 | (10A) Tylne światła przeciwmgielne |
| F25 | (20A) Róg |
| F26 | (15A) System audio, elektrycznie sterowane lusterka zewnętrzne |
| F27 | (10A) Telefon |
| F28 | (10A) Lampy wewnętrzne |
| F29 | (10A) Wielofunkcyjny moduł sterujący |
| F30 | (5A) Układ antykradzieżowy, aktywny układ zawieszenia |
| F31 | (3A) Przekaźnik silnika wentylatora chłodzącego |
| F33 | (15A) Ogrzewanie/klimatyzacja systemu audio |
| F34 | (7,5A) Wyposażenie opcjonalne |
| F36 | (7,5A) Automatyczna skrzynia biegów |
| F37 | (7,5A) Układ przeciwblokujący (ABS) |
| F38 | (30A) Sterowanie silnikiem |
| F39 | (15A) Poduszka powietrzna, zabezpieczenie przed kradzieżą |
| F40 | (20A) Tempomat, światła stop, aktywny układ zawieszenia |
| F41 | (40A) Elektryczne szyby przednie |
| F42 | (30A) Klakson, włącznik świateł |
| F57 | (30A) Układ kontroli zawieszenia |
Bezpiecznik nr 11 odpowiada za zapalniczkę.
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik 1 głównych obwodów zapłonowych
- Przekaźnik silnika wentylatora chłodzącego
Typ 2

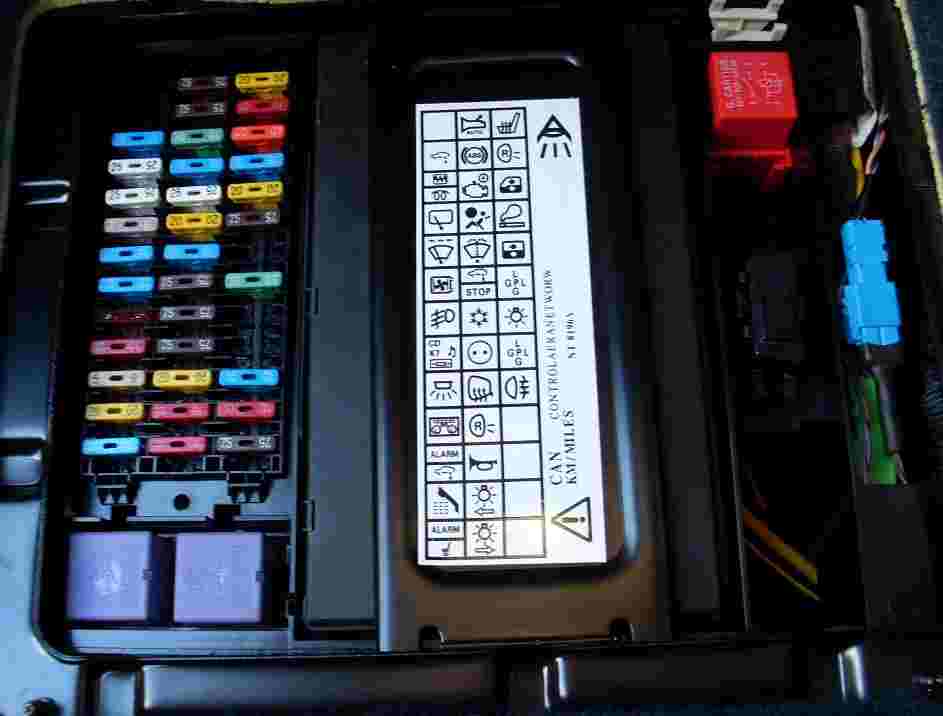

Zdjęcie

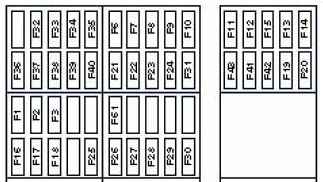

Schemat

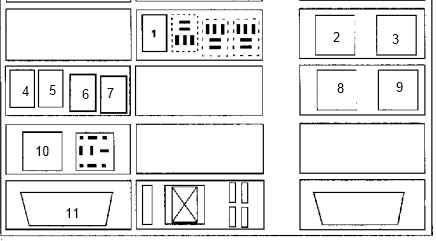

Przekaźnik
Przeznaczenie
| F1 | (10A) LH / Lampy tylne |
| F2 | (10A) Lampy przednie prawe/tylne prawe |
| F3 | (7,5 A) Podgrzewane lusterka zewnętrzne |
| F6 | (25A) Fotele elektrycznie sterowane |
| F7 | (15A) Klimatyzacja, centralny zamek, immobilizer |
| F8 | (15A) Alarm |
| F9 | (25A) Wycieraczka tylnej szyby |
| F10 | (3A) Zarządzanie silnikiem |
| F11 | (15A) Zapalniczka do cygar |
| F12 | (25A) Wycieraczka szyby przedniej |
| F13 | (10A) Klimatyzacja, światła cofania |
| F14 | (20A) Podgrzewane siedzenia |
| F15 | (25A) Wycieraczka szyby przedniej |
| F 16 | (15A) Reflektor lewy – światło drogowe |
| F17 | (15A) Reflektor prawy – światło drogowe |
| F18 | (7,5A) Światła cofania |
| F19 | (10A) Łukasz |
| F20 | (10A) Dwupaliwowy układ zasilania |
| F21 | (15A) Światła przeciwmgielne |
| F22 | (10A) Tylne światła przeciwmgielne |
| F23 | Zworka – pozycja „ACC” |
| F24 | (15A) Układ zarządzania silnikiem – olej napędowy |
| F25 | (20A) Róg |
| F26 | (5A) System antykradzieżowy, system audio |
| F27 | (10A) System audio, telefon |
| F28 | (10A) Lampy wewnętrzne |
| F29 | (20A) System audio, podświetlenie włącznika |
| F30 | (5A) Układ kontroli zawieszenia |
| F31 | (3A) grzejnik / klimatyzator |
| F32 | (15A) System audio |
| F33 | grzejnik/klimatyzator |
| F34 | (5A) Tablica przyrządów |
| F35 | (5A) Zmieniacz płyt audio CD |
| F36 | (5A) Automatyczna skrzynia biegów |
| F37 | (7,5A) Układ przeciwblokujący (ABS) |
| F38 | (30A) Sterowanie silnikiem |
| F39 | (15A) Poduszka powietrzna, zabezpieczenie przed kradzieżą, zestaw wskaźników |
| F40 | (20A) Tempomat, światła awaryjne, światła stopu, aktywny układ zawieszenia |
| F41 | (30A) Elektryczne szyby |
| F42 | (30A) Elektryczne szyby |
| F43 | Zworka – układ sterowania automatyczną skrzynią biegów, przekaźnik głównych obwodów zapłonowych |
| F61 | (5A) Układ zarządzania silnikiem (układ dwupaliwowy) |
Za działanie zapalniczki odpowiada także bezpiecznik nr 11 przy 15A.
- Przekaźnik klimatyzatora
- Przekaźnik tylnej szyby
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik tylnych świateł przeciwmgielnych
- Przekaźnik lampki wewnętrznej – tył
- Przekaźnik antykradzieżowy
- Przekaźnik przednich świateł przeciwmgielnych
- Przekaźnik 1 głównych obwodów zapłonowych
- Przekaźnik 2 głównych obwodów zapłonowych
- Przekaźnik przerywanej pracy wycieraczki
- Złącze diagnostyczne (DLC)

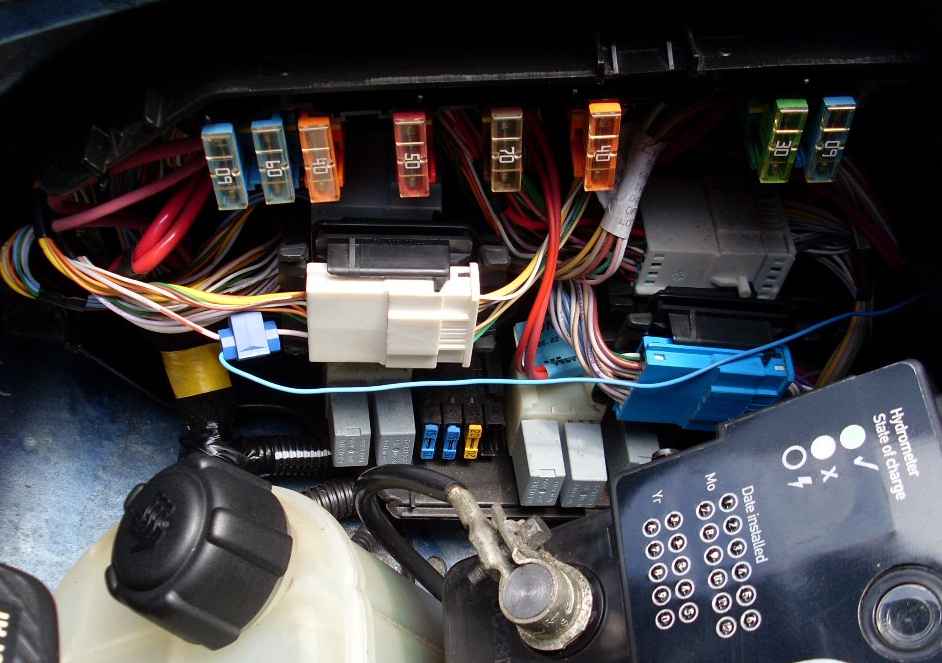

Komora silnika
Zdjęcie

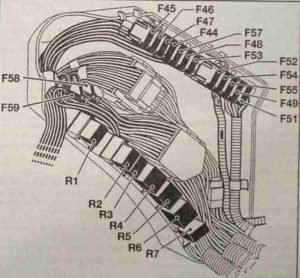

Schemat
Opis
| F44 | (40A) Podgrzewane lusterka boczne, podgrzewana tylna szyba |
| F45 | (60A) Skrzynka bezpieczników / przekaźników, przestrzeń na nogi ^ 42), główny przekaźnik obwodu zapłonu, wielofunkcyjny moduł sterujący (1999 ^) |
| F46 | (60A) Skrzynka bezpieczników / przekaźników, przestrzeń na nogi ^ 12, F29) |
| F47 | – |
| F48 | (50A) grzejnik/klimatyzator |
| F49 | (30A) Sterowanie silnikiem |
| F50 | (70A) Przekaźnik reflektorów – światła drogowe, przekaźnik reflektorów – światła mijania, spryskiwacze reflektorów |
| F51 | (60A) Układ przeciwblokujący (ABS) |
| F53 | (60A) Złącze ładowania |
| F54 | (40A) Przekaźnik silnika wentylatora chłodzącego 1 |
| F55 | (40A) Przekaźnik silnika wentylatora chłodzącego 2 |
| F56 | – |
| F57 | – |
| F58 | (15A) Reflektor lewy – światło drogowe |
| F59 | (15A) Reflektor prawy – światło drogowe |
Typ 1
- Przekaźnik świateł drogowych reflektorów
- Przekaźnik świateł mijania reflektorów
- Przekaźnik silnika dmuchawy nagrzewnicy
- –
- Przekaźnik rozrusznika
- –
- Przekaźnik cewki zapłonowej
- Przekaźnik sterujący silnikiem
- Przekaźnik czujnika tlenu
- Przekaźnik pompy paliwa
Typ 2
- Przekaźnik pompy paliwa
- Przekaźnik pompy paliwa
- Przekaźnik rozrusznika
- Przekaźnik świateł mijania podczas jazdy w dzień
- Przekaźnik wentylatora nagrzewnicy
- Przekaźnik włączający 2. bieg wentylatora układu chłodzenia silnika
- Przekaźnik wentylatora chłodzenia silnika
- Przekaźnik zabezpieczający silnik przed przegrzaniem
- Przekaźnik wentylatora chłodzenia silnika
