Francuski minivan Renault Espace 4 generacji był produkowany w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 i 2014. W tym okresie samochód przeszedł kilka zmian stylizacji. Rozszerzona wersja nosi nazwę Renault Grand Espace . Proponujemy zapoznać się z lokalizacją wszystkich elektronicznych elementów sterujących Renault Espace 4 . Szczególnie podkreślimy informacje o skrzynkach bezpiecznikowych i przekaźnikach, ich zdjęcia i schematy, przeznaczenie elementów oraz bezpiecznik odpowiedzialny za zapalniczkę.
Liczba elementów w skrzynkach oraz ich schematy mogą się różnić i zależą od roku produkcji oraz wyposażenia elektrycznego samochodu.

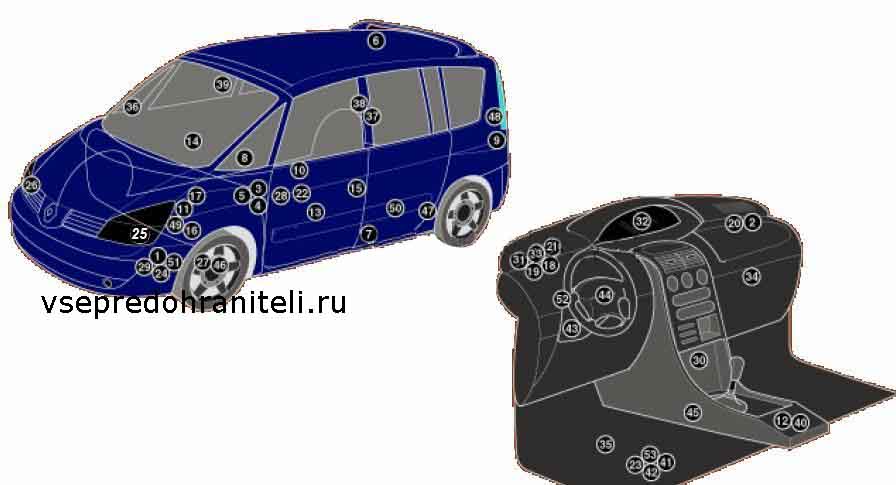

Lokalizacje
Schemat
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Elektroniczna jednostka sterująca klimatyzatora |
| 3 | Jednostka sterująca silnika wentylatora klimatyzatora / nagrzewnicy 1 – pod podwoziem |
| 4 | Zespół sterujący silnika wentylatora klimatyzatora / nagrzewnicy 2 – pod podwoziem |
| 5 | Silnik dmuchawy klimatyzatora/nagrzewnicy – pod nadwoziem |
| 6 | Wzmacniacz antenowy – nad tylną prawą boczną szybą |
| 7 | Zespół czujnika uderzenia bocznego – słupek B po stronie kierowcy |
| 8 | Zespół czujnika uderzenia bocznego – słupek B po stronie pasażera |
| 9 | Jednostka sterująca zabezpieczeniem przed kradzieżą – jeśli jest na wyposażeniu |
| 10 | Dodatkowa nagrzewnica – dolna – jeśli jest na wyposażeniu |
| 11 | Bateria akumulatorowa |
| 12 | Złącze diagnostyczne (DLC) – konsola środkowa |
| 13 | Sterownik drzwi kierowcy |
| 14 | Elektryczny sterownik drzwi pasażera |
| 15 | Sterownik elektrycznego hamulca postojowego – w pobliżu zbiornika |
| 16 | Elektroniczna jednostka sterująca silnikiem |
| 17 | Skrzynka bezpieczników/przekaźników, komora silnika |
| 18 | Deska rozdzielcza skrzynki bezpieczników/przekaźników 1 |
| 19 | Skrzynka bezpieczników/przekaźników 2, deska rozdzielcza – skrzynka bezpieczników/przekaźników pod deską rozdzielczą 1 |
| 20 | Skrzynka bezpieczników/przekaźników tablica przyrządów Z |
| 21 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 4 – jeśli jest na wyposażeniu |
| 22 | Skrzynka bezpieczników/przekaźników, dolna, w pobliżu bloku nagrzewnicy – jeśli jest na wyposażeniu |
| 23 | Czujnik przyspieszenia bocznego – zawiera czujnik ruchu bocznego (z EZR) – pod siedzeniem |
| 24 | Sterownik świec żarowych |
| 25 | Sterownik reflektorów lewy (modele z reflektorami ksenonowymi) |
| 26 | Sterownik reflektorów, prawy (modele z reflektorami ksenonowymi) |
| 27 | Jednostka sterująca zasięgiem reflektorów (modele z reflektorami ksenonowymi) – zawiera czujnik wysokości nadwozia – przód. |
| 28 | Nagrzewnica powietrza dolotowego – w bloku nagrzewnicy – jeśli jest na wyposażeniu |
| 29 | Brzęczyk (y) |
| 30 | Czytnik zapłonu |
| 31 | Przekaźnik kierunkowskazów/alarmu – zintegrowany w wielofunkcyjnej jednostce sterującej |
| 32 | Jednostka sterująca zestawu wskaźników – na desce rozdzielczej |
| 33 | Funkcje wielofunkcyjnej centrali sterującej: System antykradzieżowy, dźwiękowy sygnał ostrzegawczy/brzęczyk, system kontroli lamp, elektryczne podnośniki szyb, spryskiwacze reflektorów – niektóre modele, immobilizer, kierunkowskazy, lampki wewnętrzne, wspomaganie kierownicy, czujnik deszczu, wycieraczki tylnej szyby, przód/tył wymiary, blokada kolumny kierownicy, system monitorowania ciśnienia w oponach, wycieraczki |
| 34 | System nawigacji Napęd CD/DVD (NIVAV3) – w schowku |
| 35 | Jednostka sterująca systemu nawigacji (NIVAV3) |
| 36 | Czujnik temperatury otoczenia – w lusterku prawych drzwi |
| 37 | Jednostka sterująca systemem parkowania – za prawą tylną osłoną |
| 38 | Brzęczyk asystenta parkowania – za prawym tylnym panelem wykończeniowym |
| 39 | Czujnik deszczu – wewnętrzne lusterko wsteczne |
| 40 | Konsola środkowa skrzynki bezpieczników/przekaźników |
| 41 | Jednostka sterująca pamięcią fotela sterowana elektrycznie – pod siedzeniem |
| 42 | Czujnik położenia siedzenia, siedzenie kierowcy pod siedzeniem |
| 43 | Blokada kolumny kierownicy |
| 44 | Czujnik położenia kierownicy – pod kierownicą (z ESP) |
| 45 | Elektroniczna jednostka sterująca SRS-konsola środkowa |
| 46 | Czujnik wysokości nadwozia – przód (z reflektorami ksenonowymi) – wbudowany w sterownik reflektorów ksenonowych – w zawieszeniu |
| 47 | Czujnik wysokości nadwozia – tył (modele z reflektorami ksenonowymi) – w zawieszeniu |
| 48 | Przekaźnik siłownika klapy tylnej – jeśli jest na wyposażeniu |
| 49 | Elektroniczna jednostka sterująca skrzynią biegów |
| 50 | Odbiornik sygnału systemu monitorowania ciśnienia w oponach – pod podwoziem |
| 51 | Czujnik prędkości pojazdu – elektroniczna jednostka sterująca ABS |
| 52 | Syntezator głosu |
| 53 | Czujnik przyspieszenia bocznego – zawiera czujnik ruchu bocznego (z ESP) – pod siedzeniem |
Komora silnika

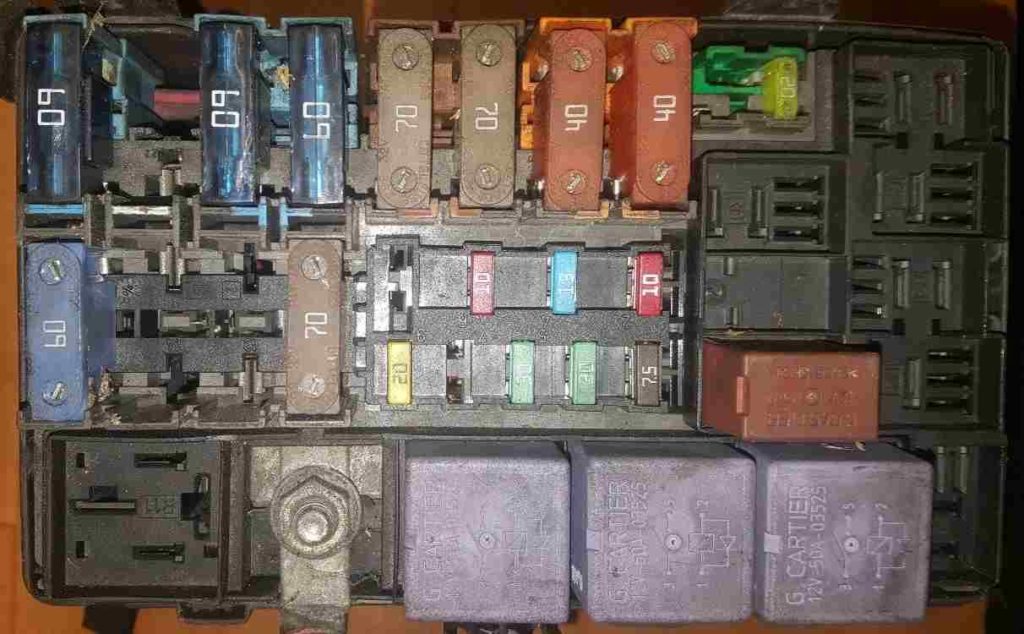

Zdjęcie
Schemat
Wyłączniki automatyczne
| 1 | (7,5A) Automatyczna skrzynia biegów |
| 2 | – |
| 3 | (30A) Sterowanie silnikiem |
| 4 | (5A / 15A) Automatyczna skrzynia biegów |
| 5 | (30A) Przekaźnik pompy próżniowej serwa hamulca (F4Rt) |
| 6 | (10A) Zarządzanie silnikiem |
| 7 | – |
| 8 | – |
| 9 | (20A) Układ klimatyzacji |
| 10 | (20A / 30A) Układ przeciwblokujący / układ kontroli stabilności |
| 11 | (20A / 30A) Brzęczyk (y) |
| 12 | – |
| 13 | (70A) Podgrzewacze płynu chłodzącego – jeśli są na wyposażeniu |
| 14 | (70A) Podgrzewacze płynu chłodzącego – jeśli są na wyposażeniu |
| 15 | (60A) Sterowanie silnikiem wentylatora chłodzącego |
| 16 | (40A) Spryskiwacze reflektorów, podgrzewana tylna szyba, wielofunkcyjny moduł sterujący |
| 17 | (40A) Układ przeciwblokujący / układ kontroli stabilności |
| 18 | (70A) Przełącznik zespolony, system światła dziennego, wielofunkcyjna skrzynka sterownicza |
| 19 | (70A) Nagrzewnica/klimatyzator, wielofunkcyjna jednostka sterująca |
| 20 | (60A) Przekaźnik monitorujący prąd akumulatora (niektóre modele), przełącznik zespolony (niektóre modele), światła do jazdy dziennej, wielofunkcyjna skrzynka sterownicza |
| 21 | (60A) Fotele sterowane elektrycznie, wielofunkcyjny moduł sterujący, skrzynka bezpieczników/przekaźników, konsola środkowa, szyberdach |
| 22 | (80A) Ogrzewana przednia szyba (niektóre modele) |
| 23 | (60A) Wycieraczka szyby przedniej, elektryczny hamulec postojowy |
Przekaźnik typu 1
- Przekaźnik podgrzewacza płynu chłodzącego
- Przekaźnik silnika wentylatora chłodzącego (bez klimatyzacji, —01/03)
- Przekaźnik pompy próżniowej wspomagającej hamulce (F4 Rt)
- Przekaźnik pompy próżniowej serwa hamulca
- Przekaźnik podgrzewacza płynu chłodzącego 3 – (-01/03, jeśli jest na wyposażeniu)
- Przekaźnik pompy paliwa
- Przekaźnik nagrzewnicy wentylacji skrzyni korbowej (F4 Rt)
- Przekaźnik sterujący silnikiem
- Przekaźnik silnika wentylatora chłodzącego 1 – (z klimatyzacją, —01 / 03)
- Przekaźnik silnika wentylatora chłodzącego 2
- Przekaźnik podgrzewacza płynu chłodzącego 2 – (-01/03, jeśli jest na wyposażeniu)
Przekaźnik typu 2
- Dodatkowy przekaźnik ogrzewania
- Przekaźnik pompy wodnej
- Przekaźnik silnika dmuchawy klimatyzacji
- –
- –
- Przekaźnik pompy paliwa
- Przekaźnik nagrzewnicy (system wentylacji paliwa gazowego)
- Przekaźnik blokujący wtrysk
- Przekaźnik sprężarki tłokowej
- Przekaźnik silnika dmuchawy klimatyzacji
- Dodatkowy przekaźnik ogrzewania 2
Przedział pasażerski
Typ 1

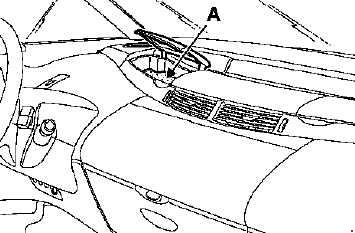

Znajduje się w górnej części deski rozdzielczej.

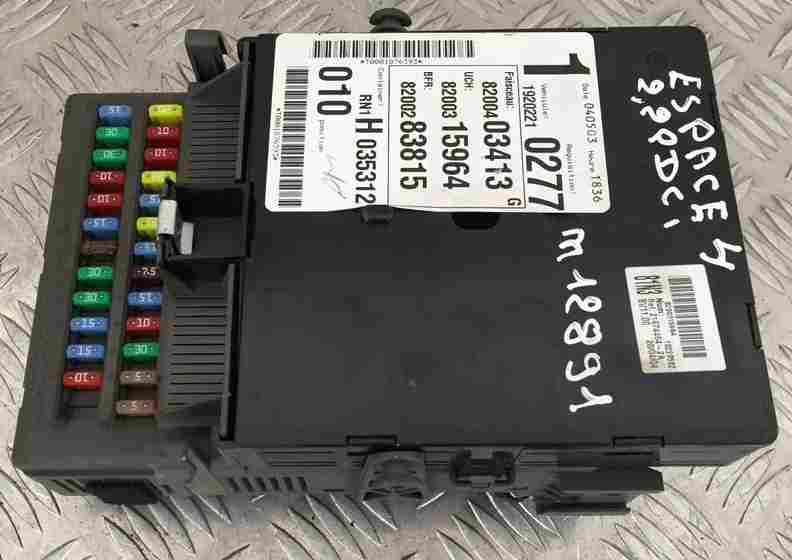

Zdjęcie
Schemat
Opis
| F1 | – |
| F2 | (10A) Wyłącznik hamulca postojowego, czytnik zapłonu, wielofunkcyjny moduł sterujący, włącznik rozrusznika |
| F3 | (10A) Jednostka sterująca zasięgiem reflektorów, jednostka sterująca zasięgiem reflektorów (reflektory ksenonowe), podgrzewacze dysz spryskiwaczy przedniej szyby, zestaw wskaźników, syntezator mowy |
| F4 | (20A) Zabezpieczenie przed kradzieżą, automatyczna skrzynia biegów (AT), zamek centralny, układ ogrzewania/klimatyzacji, czujnik deszczu, czujnik temperatury powietrza wewnętrznego wentylator, wewnętrzne lusterko wsteczne, system parkowania, światła cofania, włącznik świateł, silnik wycieraczek szyby przedniej |
| F5 | (15A) Lampy wewnętrzne |
| F6 | (20A) Klimatyzacja, automatyczna skrzynia biegów (AT), zamek drzwi, tempomat, złącze diagnostyczne (DLC), elektrycznie sterowane lusterka zewnętrzne, elektrycznie sterowane szyby, przełączniki świateł, światła stopu, spryskiwacze/wycieraczki przedniej szyby |
| F7 | (15A) Moduł sterujący poziomowaniem reflektorów (reflektory ksenonowe), regulacja zasięgu reflektorów, zestaw wskaźników, reflektor lewy – światła mijania |
| F8 | (7,5A) Wymiary prawego przodu |
| F9 | (15A) Kierunkowskazy/światła awaryjne |
| F10 | (10A) System audio, elektrycznie sterowane fotele, elektrycznie sterowane szyby, zestaw wskaźników, nawigacja, telematyka |
| F11 | (30A) Klimatyzacja, światła przeciwmgielne, zestaw wskaźników, syntezator mowy |
| F12 | (5A) Układ SRS |
| F13 | (5A) Układ przeciwblokujący (ABS) |
| F14 | (15A) Brzęczyk (y) |
| F15 | (30A) Moduł sterujący drzwiami kierowcy, elektrycznie sterowane lusterka boczne, elektrycznie sterowane szyby |
| F 16 | (30A) Moduł sterujący drzwiami pasażera, elektrycznie sterowane szyby |
| F17 | (10A) Tylne światła przeciwmgielne |
| F18 | (10A) Podgrzewane lusterka boczne |
| F19 | (15A) Światło mijania prawego reflektora |
| F20 | (7,5 A) Zmieniarka płyt audio CD, oświetlenie osłony tablicy rozdzielczej, oświetlenie schowka podręcznego, reostat zestawu wskaźników, oświetlenie wewnętrzne, wymiary z przodu po lewej stronie, oświetlenie tablicy rejestracyjnej, system nawigacji, oświetlenie przełączników |
| F21 | (30A) Spryskiwacz tylnej szyby, światła drogowe |
| F22 | (30A) Centralny zamek |
| F23 | (15 A) Złącza zasilania akcesoriów |
| F24 | (15A) Gniazdo wyposażenia dodatkowego (tył), zapalniczka samochodowa |
| F25 | (10A) Włącznik świateł stop (czujnik położenia pedału hamulca), podgrzewana tylna szyba, blokada kolumny kierownicy (niektóre modele) |
| F26 | – |
Bezpiecznik nr 24 odpowiada za zapalniczkę.
Typ 2
Znajduje się za schowkiem po stronie pasażera.

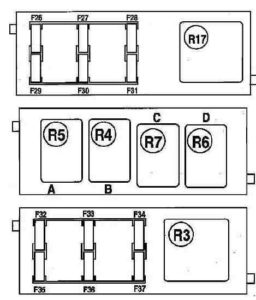

Schemat
Przeznaczenie
| 17 | Przekaźnik klimatyzatora |
| 2 | Przekaźnik fotela elektrycznego |
| 3 | Przekaźnik pompy spryskiwacza reflektorów |
| 4 | Przekaźnik świateł hamowania |
| 5 | Przekaźnik oświetlenia dziennego 1 |
| 6 | Przekaźnik oświetlenia dziennego 2 |
| 7 | Przekaźnik tylnej szyby (niektóre modele) |
| F26 | (30A) Gniazdo przyczepy |
| F27 | (30A) Łukasz |
| F28 | (30A) Podnośnik podnośnika szyb, tylny lewy |
| F29 | (30A) Podnośnik podnośnika szyb, tylny prawy |
| F30 | (5A) Czujnik położenia kierownicy |
| F31 | (30A) Osłona okna dachowego |
| F32 | – |
| F33 | – |
| F34 | (15A) Fotel elektrycznie sterowany – strona kierowcy |
| F35 | (20A) Podgrzewane przednie siedzenia |
| F36 | (20A) Fotel elektrycznie sterowany – strona kierowcy |
| F37 | (20A) Elektrycznie sterowany fotel pasażera |
Typ 3
Znajduje się obok CEBKS-u po stronie kierowcy

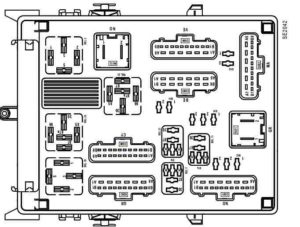

Schemat
Oznaczenie
| 1 | Przekaźnik świateł przeciwmgłowych |
| 2 | Przekaźnik 1 głównych obwodów zapłonowych |
| 3 | Przekaźnik silnika wycieraczki tylnej |
| 4 | Przekaźnik rozrusznika |
| 5 | Przekaźnik pomocniczych obwodów zapłonowych |
| 6 | Przekaźnik 2 głównych obwodów zapłonowych |
| 7 | Przekaźnik podgrzewanej szyby tylnej |
| F1 | Rezystor bocznikowy podnośnika szyb – przód |
| F2 | Rezystor bocznikowy podnośnika szyb – tył |
| F3 | Rezystor bocznikowy oświetlenia dziennego – reflektory |
| F4 | Rezystor obejściowy światła dziennego – światło mijania |

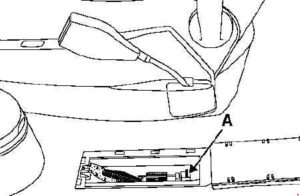

W kabinie pod dywanikami podłokietników schowka znajduje się bezpiecznik umożliwiający odłączenie odbiorników energii elektrycznej: 20A – Złącze diagnostyczne, audio, ECU, Centralna skrzynka komunikacyjna, alarm antywłamaniowy.
