Samochód rodzinny Renault Megane został wprowadzony na rynek w 1995 roku. Oficjalna produkcja rozpoczęła się w 1996 roku. Natomiast w 1997 roku na jego platformie wprowadzono kompaktowy van Megane Scenic. Lata produkcji Renault Megane Scenic 1 generacji 1998, 1999, 2000, 2001, 2002 i 2003. W tym artykule znajdziesz informacje opisujące lokalizację skrzynek bezpiecznikowych i przekaźników Renault Megane Scenic 1 generacji, ich zdjęcia oraz schematy opisujące przeznaczenie elementy.
Komora silnika

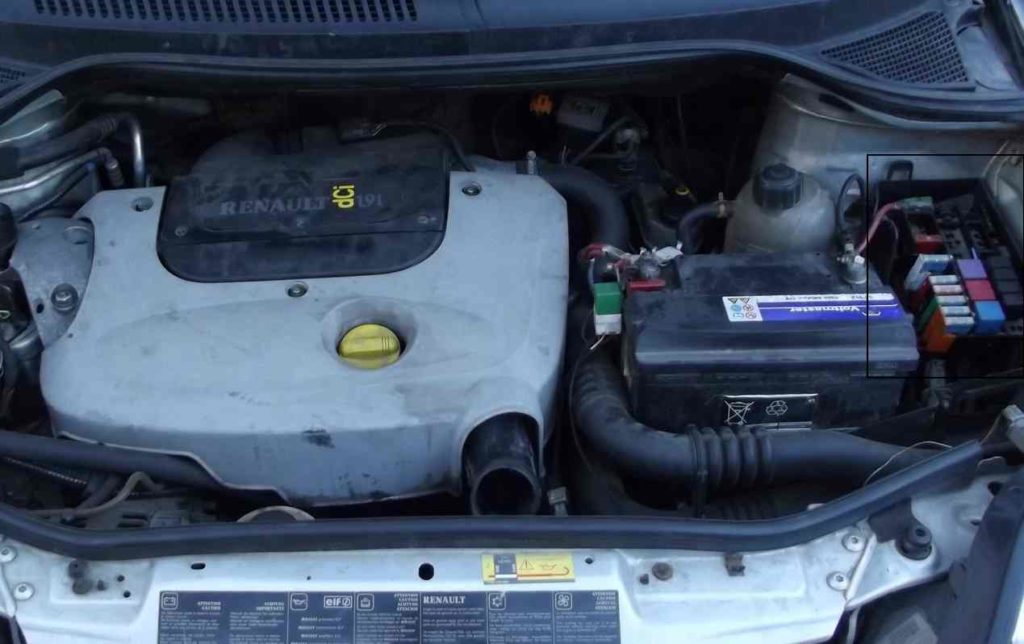

W komorze silnika zespół znajduje się po lewej stronie, obok akumulatora.
Możliwych kilka wariantów jego wykonania.

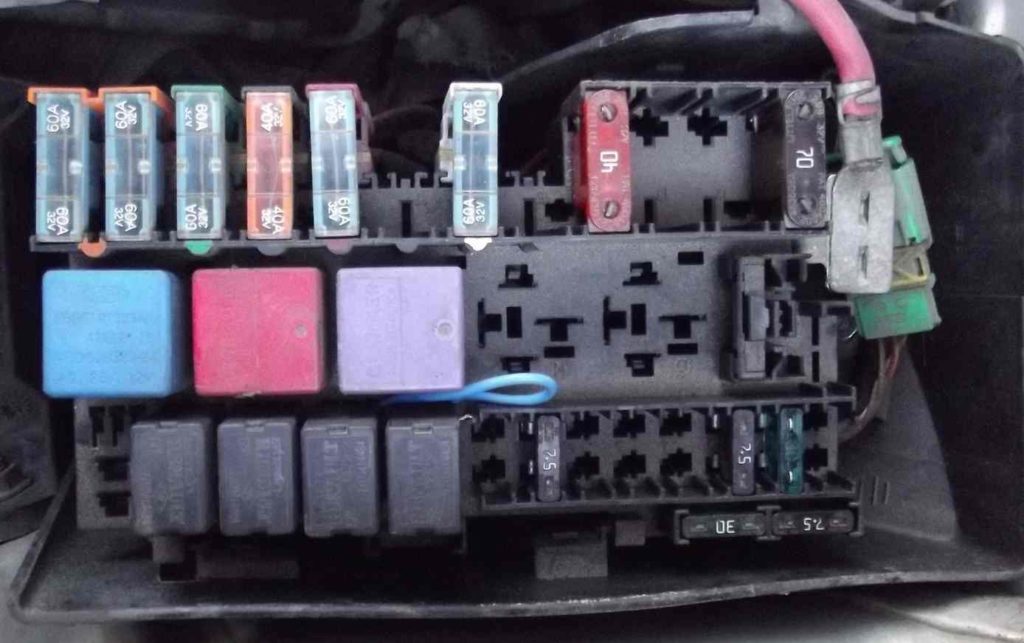

Zdjęcia. Typ 1
Zdjęcia. Typ 2

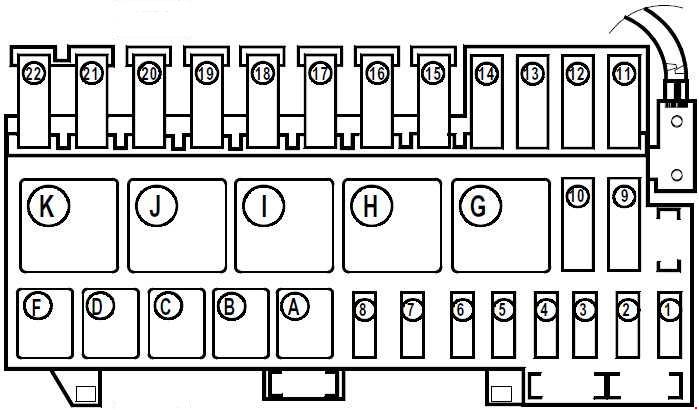

Schemat
Opis
| A | Przekaźnik pompy paliwa |
| B | Przekaźnik sterujący silnikiem |
| C | Przekaźnik podgrzewacza płynu chłodzącego 1 |
| D | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| F | Przekaźnik rozrusznika – automatyczna skrzynia biegów |
| G | |
| H | |
| I | Przekaźnik podgrzewacza płynu chłodzącego 2 |
| J | Przekaźnik silnika wentylatora chłodzącego – wysoka prędkość |
| K | Przekaźnik silnika wentylatora chłodzącego – niska prędkość |
| 1 | (30A) Silnik wentylatora chłodzącego, podgrzewacz filtra paliwa |
| 2 | (30A) Sterowanie silnikiem |
| 3 | (7,5A) Układ klimatyzacji |
| 4 | (3A) Układ dwupaliwowy |
| 5 | (7,5A) Układ dwupaliwowy |
| 6 | (7,5A) Układ sterowania automatyczną skrzynią biegów, rozrusznik |
| 7 | (7.5) Poduszka powietrzna, układ sterowania silnikiem, podgrzewacz filtra paliwa |
| 8 | (7,5A) Układ dwupaliwowy |
| 9 | Dioda klimatyzatora |
| 10 | Dioda klimatyzatora |
| 11 | (70A) Podgrzewacz płynu chłodzącego, świece żarowe |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Silnik wentylatora chłodzącego – 2. bieg, podgrzewacz filtra paliwa |
| 15 | |
| 16 | (60A) Układ przeciwblokujący (ABS) |
| 17 | |
| 18 | (60A) Ogrzewana przednia szyba |
| 19 | (40A) Układ klimatyzacji |
| 20 | (60A) Wielofunkcyjny moduł sterujący 1 |
| 21 | (60A) Skrzynka bezpieczników/przekaźników, tablica przyrządów 2 |
| 22 | (60A) Zabezpieczenie przed kradzieżą, klakson, włącznik świateł |
Przedział pasażerski

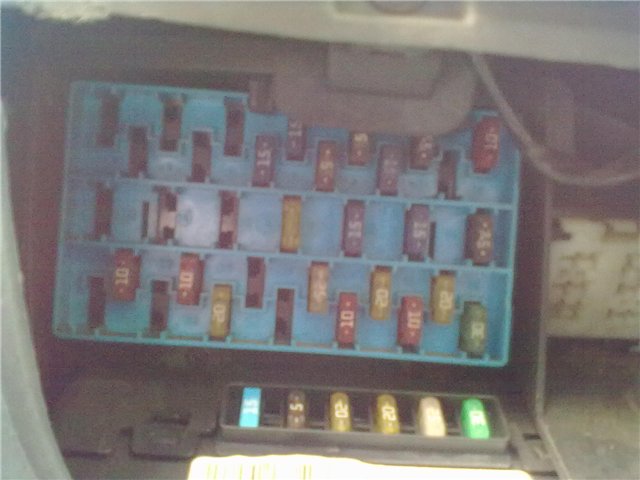

Znajduje się na lewo od drążka kierowniczego, pod osłoną zabezpieczającą.

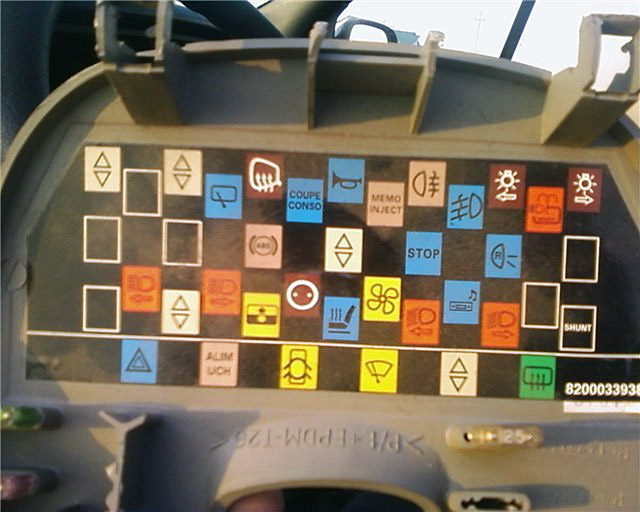

Na odwrocie okładki będzie aktualny schemat bezpieczników.

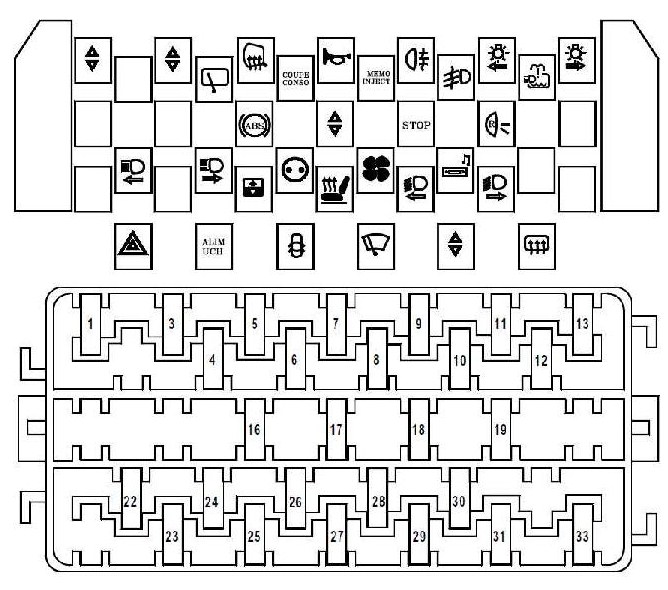

Schemat
Przeznaczenie
- (25A) Silnik podnośnika tylnych lewych drzwi
- –
- (25A) Silnik podnośnika tylnych prawych drzwi
- (15A) Wycieraczka/spryskiwacz tylnej szyby
- (7,5 A) Podgrzewane lusterka zewnętrzne
- (15A) System audio, elektrycznie sterowana antena, elektrycznie sterowane lusterka zewnętrzne
- (15A) Róg
- Przekaźnik silnika wentylatora chłodzącego, zestaw wskaźników
- (5A) Tylne światła przeciwmgielne
- (15A) Światła przeciwmgielne
- (7,5A) Lampy przednie lewe/tylne lewe pozycyjne
- (10A) Spryskiwacze reflektorów
- (7,5A) Lampy przednie prawe/tylne prawe
- –
- –
- (5A) Układ przeciwblokujący (ABS)
- (25 A) Silnik podnośnika szyby przednich prawych drzwi
- (15A) Układ sterowania automatyczną skrzynią biegów, przekaźnik silnika szyby podnośnika, światła stopu
- (15A) Wielofunkcyjny moduł sterujący 1, światła cofania
- –
- –
- (10A) Światło drogowe (lewe)
- (25A) Silnik podnośnika szyby przednich lewych drzwi
- (10A) Światło drogowe (prawe)
- (20A) Klimatyzacja, szyberdach
- (10A) Złącze zasilania akcesoriów
- (15A) Podgrzewane siedzenia
- (20A) Nagrzewnica/klimatyzator
- (10A) Światło mijania (lewe)
- (15A) System audio, bezpiecznik zapalniczki renault megan stage 1
- (10A) Żarówka świateł mijania (prawa)
- –
- Zworka – reflektory
Bezpiecznik nr 30 odpowiada za zapalniczkę.
Dolny rząd
Schemat
Przeznaczenie
- A – (15A) Kierunkowskazy/światła awaryjne
- B – (5A) Wielofunkcyjna jednostka sterująca 1
- C – (20A) Zamek centralny
- D – (20A) Wycieraczka szyby przedniej
- E – (25A) Elektryczne szyby
- F – (30A) Podgrzewane lusterka boczne, podgrzewana tylna szyba
Za skrzynką bezpieczników mogą znajdować się także następujące przekaźniki:
Schemat
Przeznaczenie
| A | Przekaźnik pompy spryskiwacza reflektorów |
| B | Przekaźnik świateł do jazdy dziennej – reflektory |
| C | Przekaźnik oświetlenia dziennego – lampa przednia / tylna |
| D | Przekaźnik oświetlenia dziennego – przekaźnik główny |

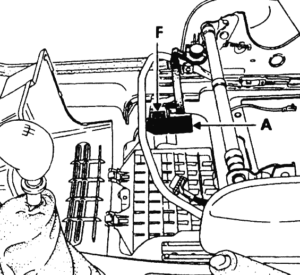

Pod siedzeniem pasażera możliwe jest także umiejscowienie poszczególnych elementów bezpieczników i przekaźników: A – złącze zasilania, F – bezpieczniki.
Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
A jeśli wiesz jak ulepszyć ten post – napisz w komentarzach.
