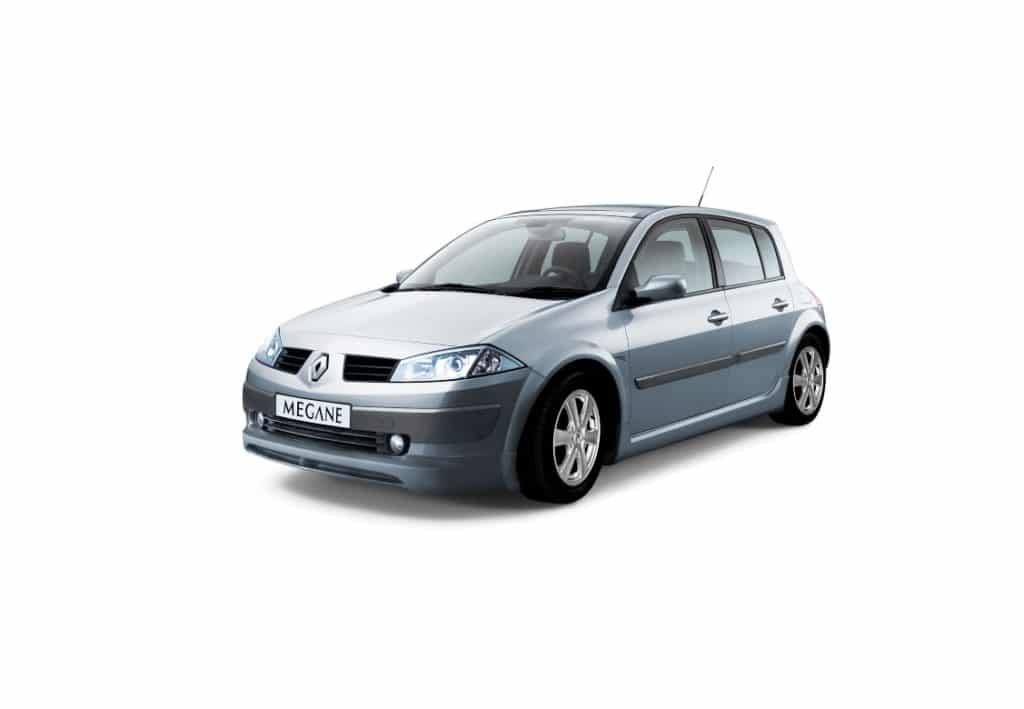

Renault Megane 2 generacji produkowane było w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008 i 2009 w wersjach nadwozia typu hatchback, sedan, kombi. Sedan był montowany w fabryce w Turcji, a pozostałe modyfikacje we Francji. W niektórych krajach kombi Megane 2 były sprzedawane pod inną nazwą – Megane Grand Tour. Pokażemy gdzie w Renault Megane 2 generacji znajdują się skrzynki bezpieczników i przekaźników oraz jak się do nich dostać. Ponadto na zdjęciach pudełek i schematach z opisem przeznaczenia elementów osobno zwracamy uwagę na bezpiecznik zapalniczki.
Konstrukcja skrzynek oraz ilość elementów może różnić się od pokazanej i zależeć od roku produkcji oraz poziomu wyposażenia. Aktualne schematy należy zaznaczyć na odwrocie pokrywy ochronnej urządzenia.
Contents
Komora silnika
Pod maską Renault Megan drugiej generacji znajdują się 3 skrzynki bezpieczników.

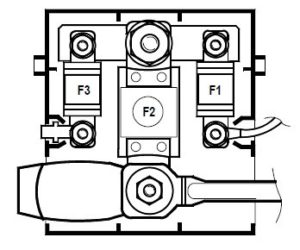

Bezpieczniki akumulatora
Urządzenie to znajduje się na dodatnim zacisku akumulatora.
Schemat
Przeznaczenie
- 30A – Elektroniczna jednostka sterująca w kabinie
- 350 A – dla samochodu z silnikiem benzynowym, agregat prądotwórczy, 400 A – dla samochodu z silnikiem Diesla – Zespół przełączający komorę silnika
- 30A – Zespół przełączający komory silnika
Skrzynka bezpiecznikowa

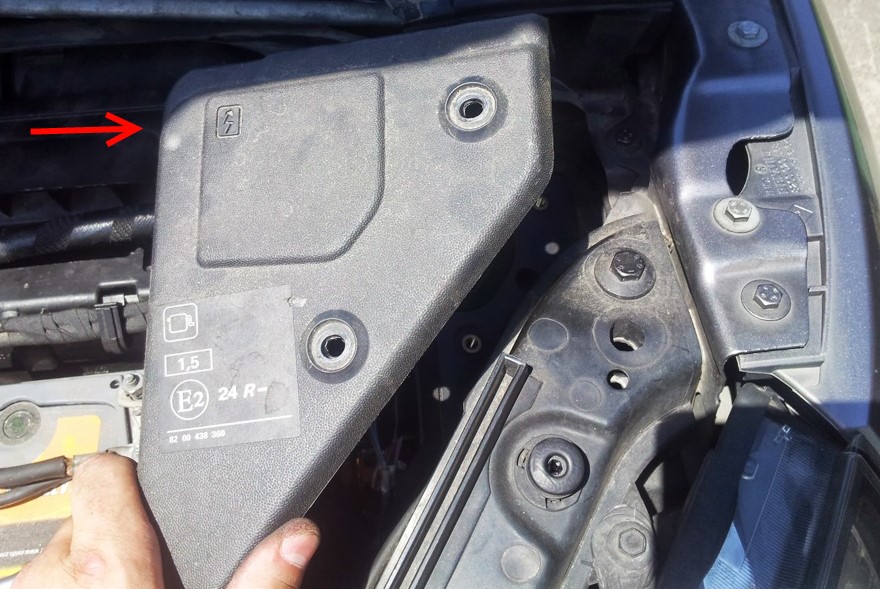

Montowany po lewej stronie komory silnika. Zamykana pokrywą ochronną.
W jednej wersji po zdjęciu pokrywy uzyskamy dostęp do puszki, w której możliwa będzie wymiana bezpiecznika na inną, puszka zostanie umieszczona w innej obudowie i dostęp do niej będzie utrudniony.
Jak dostać się do skrzynki bezpieczników pod maską Renault Megan 2

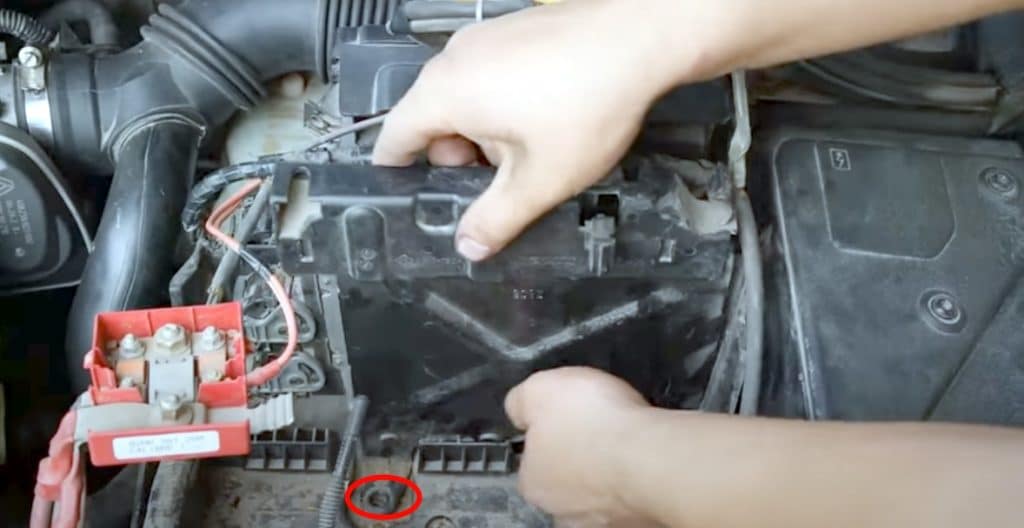

Najpierw należy wyjąć akumulator i odkręcić elementy mocujące od stojaka, aby dostać się do ECU.

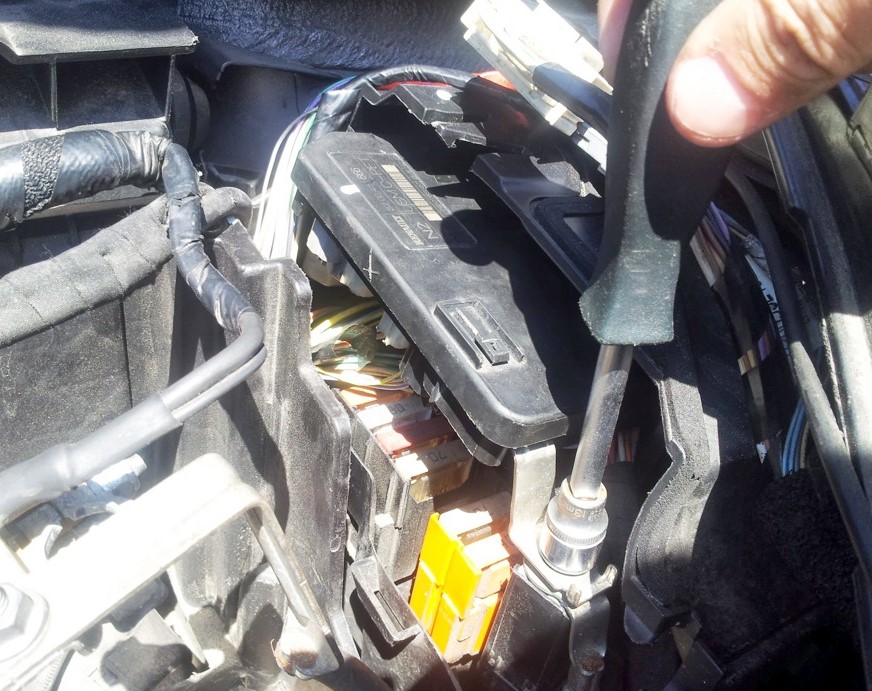

Następnie odkręcamy jego mocowanie i przesuwamy na bok. Usuwamy kanał powietrza w pobliżu chłodnicy i podnosimy uchwyt ECU.

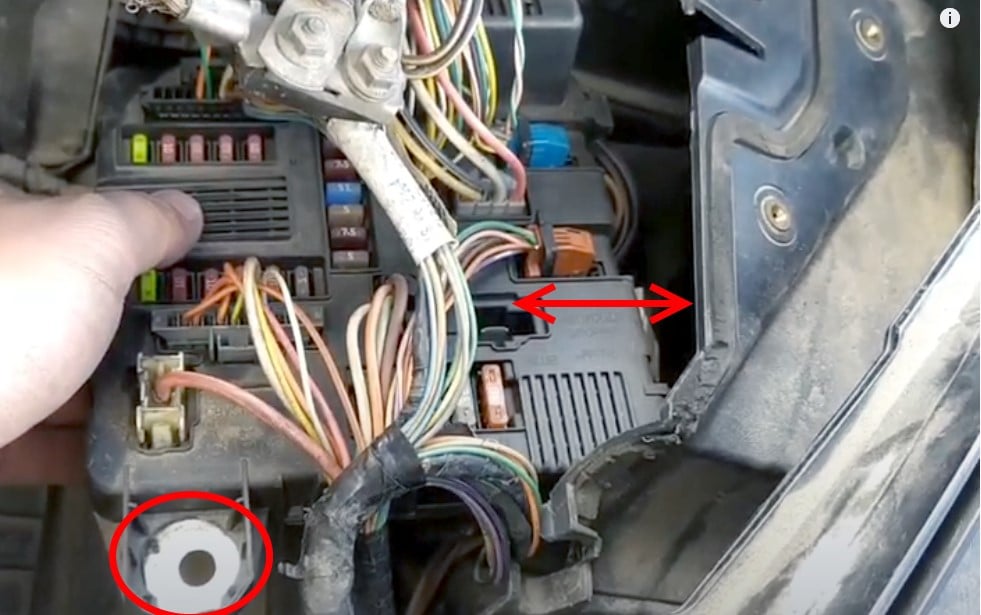

W samym pudełku odłóż śrubę. A teraz możemy popchnąć pudełko . Pamiętaj o odłączeniu układów zasilających.
Typ 1
Schemat
Przeznaczenie
Opis
| 1 | 7,5А Lampa pozycyjna lewego reflektora, zapalniczka samochodowa, centralny zamek i włącznik alarmu, regulator zasięgu reflektorów, sterownik ogrzewania (klimatyzacji) i wentylacji |
| 2 | 10A Światło drogowe, lewy reflektor |
| 3 | 10A Światło drogowe, prawy reflektor |
| 4 | 10A Lampa świateł mijania prawego reflektora, przednich i tylnych czujników wysokości nadwozia, regulator zasięgu reflektorów, silnik sterujący zasięgiem prawego reflektora |
| 5 | 10A Lampa świateł mijania, lewy reflektor, lewy silnik korektora reflektora |
| 6 | 20A Światła przeciwmgielne |
| 7 | 7,5A Lampa świateł mijania prawego reflektora, strona prawa, wskaźnik położenia wybieraka automatycznej skrzyni biegów, sterownik podnośników szyb wszystkich drzwi |
| 8 | 15A Elektryczny mechanizm blokujący zabezpieczenie przed kradzieżą kolumny kierownicy |
| 9 | 5A Moduł poduszki powietrznej kierowcy, elektryczne wspomaganie kierownicy |
| 10 | 7,5A Wskaźnik położenia wybieraka automatycznej skrzyni biegów, gniazdo diagnostyczne |
| 11 | 5A Elektryczny mechanizm antykradzieżowy kolumny kierownicy |
| 12 | 5A Automatyczna skrzynia biegów |
| 13 | 10A Jednostka sterująca instalacją zasilania gazem skroplonym |
| 14 | Światła cofania 10A |
| 15 | 20A Przekaźnik elektrozaworu LPG |
| 16 | Sprzęgło elektromagnetyczne sprężarki klimatyzacji 10A |
| 17 | Rezerwa 10A |
| 18 | Wentylator chłodzący silnik elektryczny 40A |
| 19 | Jednostka sterująca ABS 25A |
| 20 | 30A Ogrzewana szyba tylnej klapy |
| 21 | 25A Przekaźnik rozrusznika |
| 22 | Silnik wycieraczek 25A |
| 23 | Rezerwa 25A |

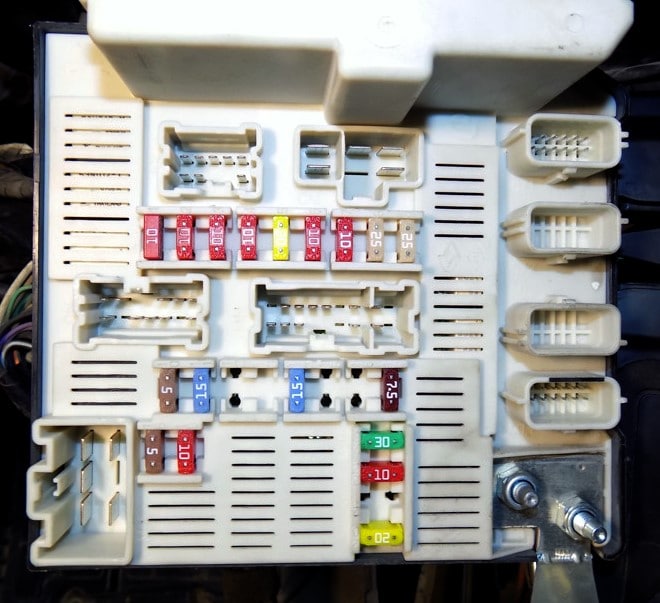

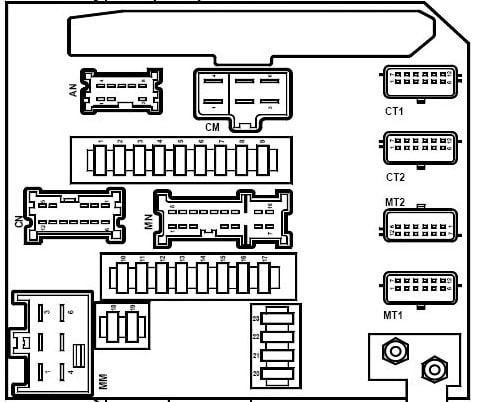

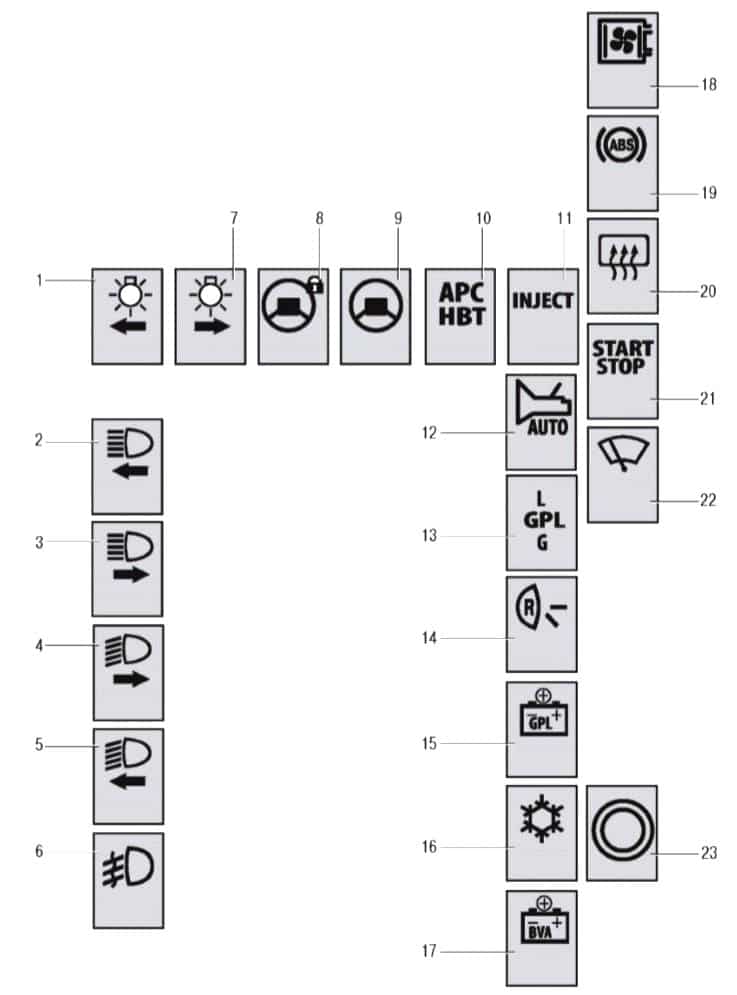

Typ 2

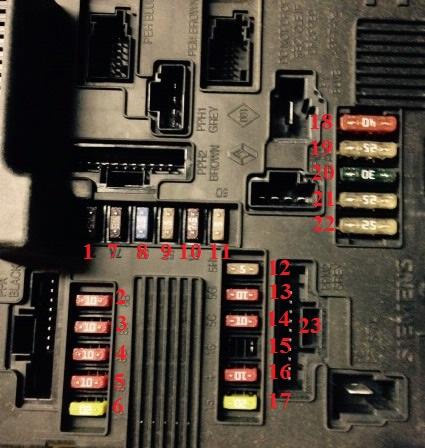

Zdjęcie poglądowe
Schemat
Oznaczenie
| 1 | Bezpiecznik 10A lampek świateł pozycyjnych prawych (172-226) – wyłącznik regulacji prędkości (1081) – wyłącznik stabilizacji toru jazdy (1106) – wskaźnik położenia dźwigni zmiany biegów automatycznej skrzyni biegów (1129) – wyłącznik ogrzewanie lewego siedzenia (1514) – wyłącznik ogrzewania prawego siedzenia (1513) – wyłącznik górnego twardego kabrioletu |
| 2 | Bezpiecznik 10A lewych lamp centralnego modułu komunikacji elektronicznej, światła pozycyjnego (173-227) – zapalniczki samochodowej (101) – przełączników elektrycznych zamków drzwi i alarmu (1391) – przełącznika zasięgu reflektorów (1390) – panelu klimatyzacji (319) – systemy audio (281 ) – wyświetlacz wielofunkcyjny (653) – centralna jednostka komunikacji elektronicznej |
| 3 | Bezpiecznik 10A prawego reflektora (słabe oświetlenie) (226) – tylny czujnik wysokości (1372) – przedni czujnik wysokości (1373) – przełącznik regulacji zasięgu reflektorów (1360) – prawy silniczek regulacji zasięgu reflektorów (538) |
| 4 | Bezpiecznik 10A lewy reflektor (światła mijania) (227) – silniczek korektora lewego reflektora (537) |
| 5 | Bezpiecznik 20A prawego i lewego światła przeciwmgłowego (176-177) |
| 6 | Bezpiecznik 10A lewy reflektor (światła drogowe) |
| 7 | Bezpiecznik 10A prawego reflektora (światła drogowe) |
| 8 | Bezpiecznik 25A dla ECU ABS (113) lub ESP (1094) |
| 9 | Silnik wycieraczek 25A |
| 10 | 5A Bezpiecznik obwodu „+” po zapłonie na poduszkach powietrznych i elektrycznym wspomaganiu kierownicy (756-1232) |
| 11 | Bezpiecznik 15A elektrycznej blokady kolumny kierownicy |
| 12 | rezerwa |
| 13 | rezerwa |
| 14 | 15A Układ wtryskowy, przekaźnik ochronny |
| 15 | Rezerwa 10A |
| 16 | 5A AKP |
| 17 | Bezpiecznik 7,5A „+” po zapłonie w kabinie pasażerskiej: wskaźnik położenia dźwigni zmiany biegów (1128) – przełącznik trybu zmiany automatycznej skrzyni biegów (129) – wyłącznik ogranicznika prędkości (1081) – sterowanie instruktora w samochodzie szkolnym (459) – bezpiecznik kabiny pasażerskiej i skrzynka przekaźników (260) – przekaźnik ogrzewania dodatkowego 1 (1067) – przekaźnik ogrzewania postojowego 2 (1088) – gniazdo diagnostyczne (225) – mikrofon zestawu słuchawkowego jest wolny |
| 18 | 5A Elektryczna blokada kolumny kierownicy |
| 19 | Światła cofania 10A |
| 20 | 20A Przekaźnik ogrzewania paliwa |
| 21 | 15A Pompa spryskiwacza paliwa |
| 22 | Sprzęgło sprężarki klimatyzacji 10A |
| 23 | 30A Elementy ogrzewania tylnej szyby |

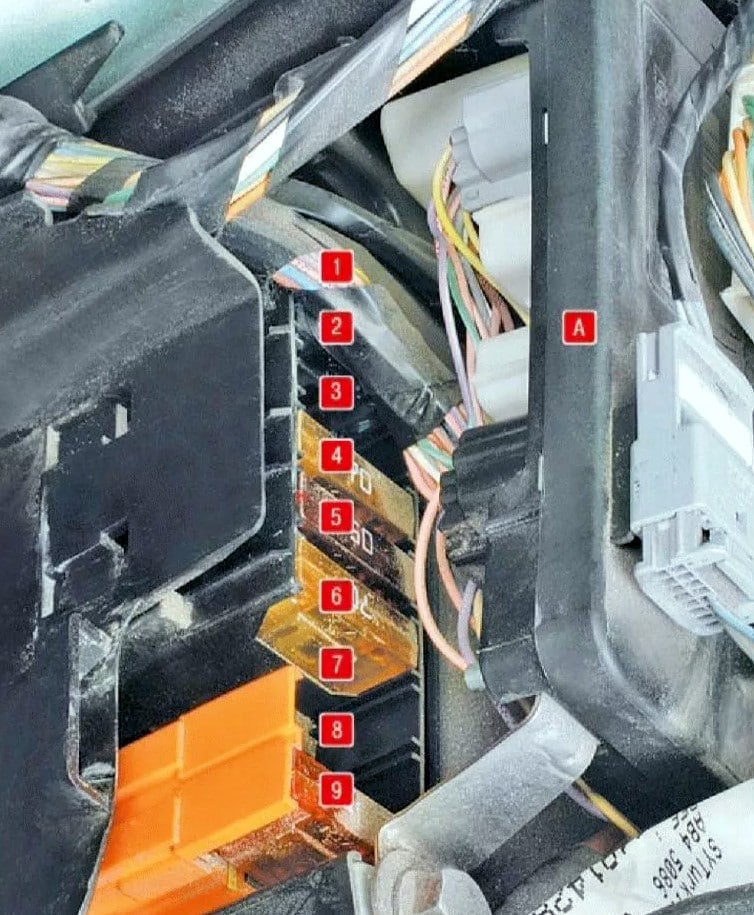

Skrzynka bezpieczników zasilania
Znajduje się pod skrzynką elektryczną.
Schemat
Przeznaczenie
| 1 | 70A Przekaźnik dodatkowego ogrzewania 2 |
| 2 | 60A Blok montażowy bezpiecznika i przekaźnika w kabinie pasażerskiej / 70A Świece żarowe |
| 3 | 40A Przekaźnik dodatkowego ogrzewania 1 |
| 4 | Elektryczne wspomaganie kierownicy 70A |
| 5 | Jednostka sterująca ABS 50A |
| 6 | 70A Blok montażowy bezpieczników i przekaźników w kabinie pasażerskiej |
| 7 | 20A Przekaźnik ogrzewania filtra paliwa Diesel |
| 8 | 70A Jednostka sterująca ogrzewaniem wstępnym |
| 9 | 70A Przekaźnik dodatkowej grzałki 2 |

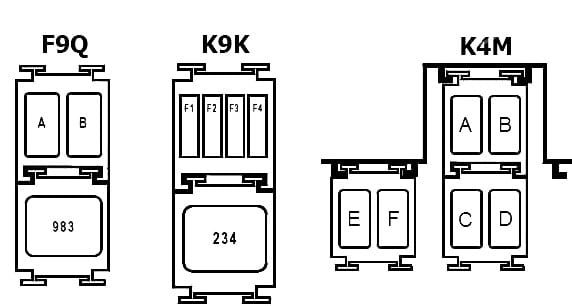

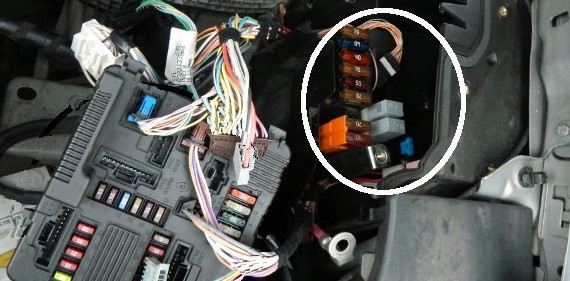

Dodatkowe elementy
Dodatkowe komponenty można zainstalować w pobliżu skrzynki bezpieczników zasilania.
Schemat
Opis
| Silnik F9Q | |
| A | F9Q: Nagrzewnica wysokoprężna 20 A |
| B | F9Q814: 20 A Elektryczna pompa płynu chłodzącego |
| 983 | F9Q814: Przekaźnik zasilania modułu sterującego wtryskiem 50 A |
| Silnik K9K | |
| F1 | Nieużywany |
| F2 | Nieużywany |
| F3 | Nieużywany |
| F4 | 15A + zasilanie przekaźnika głównego wtryskiwacza (zabezpieczenie zasilania przepływomierza) |
| 234 | K9K724: Przekaźnik wentylatora chłodzącego silnika 40 A 460 W (z klimatyzacją) |
| 234 | K9K732: Przekaźnik wentylatora chłodzącego silnika 50 A 550 W (z klimatyzacją) |
| Silnik K4M | |
| A | 20A Pompa paliwa |
| B | 20A Wyłączenie pompy paliwa LPG |
| C | Zawór elektromagnetyczny LPG 20A |
| D | Zbiornik LPG 20A |
| mi | 20A Zawór elektromagnetyczny zaworu rozprężnego gazu |
| F | Nieużywany |
Niektóre elementy montowane są poza powyższymi zespołami, np. pompka spryskiwacza reflektorów i inne.

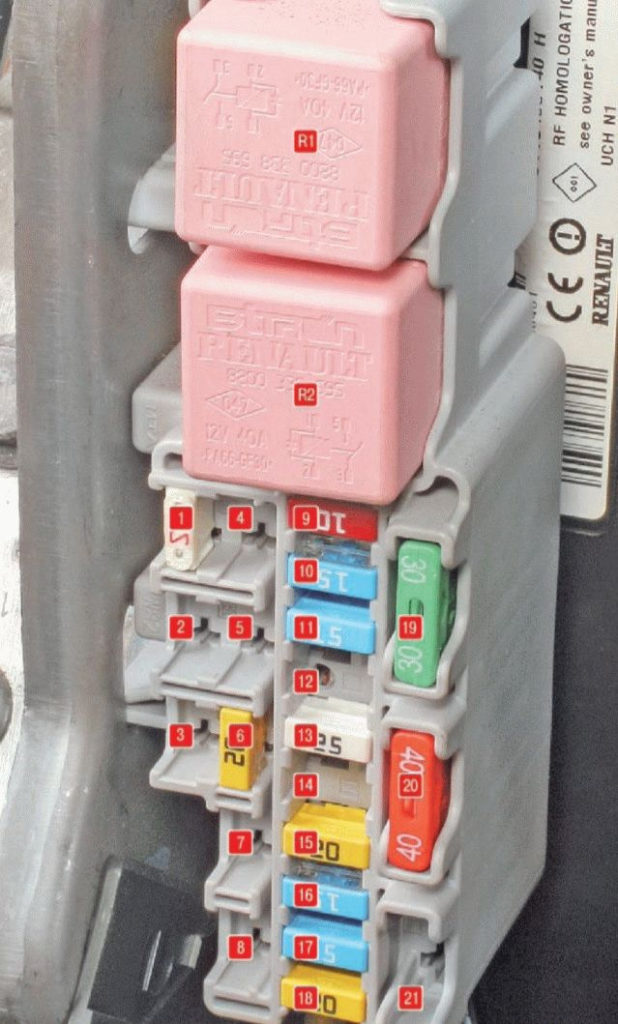

Przedział pasażerski

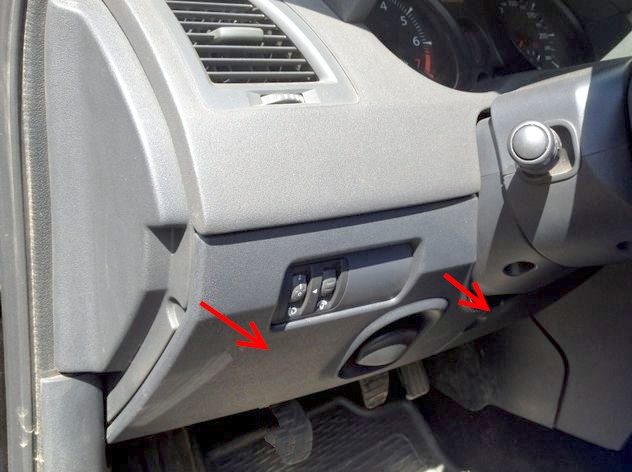

Główna skrzynka bezpieczników w kabinie pasażerskiej znajduje się w lewej dolnej części deski rozdzielczej, za osłoną zabezpieczającą.

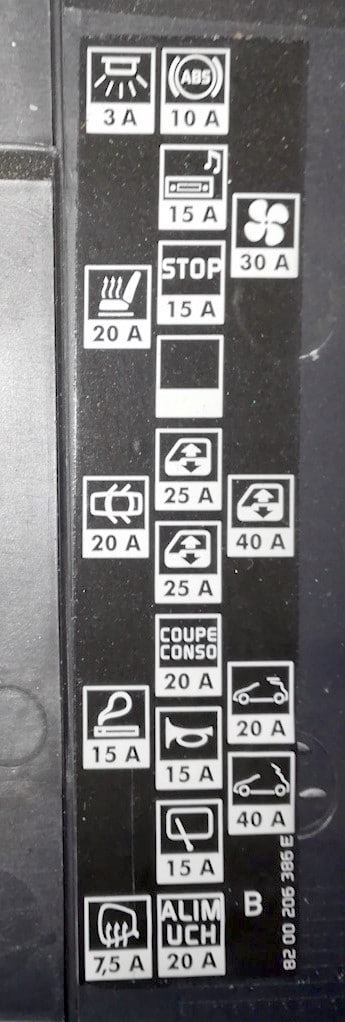

Na jego odwrotnej stronie znajdą się aktualne informacje z rozszyfrowaniem schematu.
Schemat
Schemat
Przeznaczenie
| 1 | rezerwa |
| 2 | rezerwa |
| 3 | rezerwa |
| 4 | 3A Silnik dmuchawy i czujnik temperatury wnętrza, wewnętrzne lusterko wsteczne, czujniki deszczu i światła |
| 5 | 20A Podgrzewane fotele kierowcy i pasażera z przodu |
| 6 | 20A Zamki elektryczne do wszystkich drzwi |
| 7 | Zapalniczka 15A |
| 8 | 7,5A Podgrzewane lusterka zewnętrzne |
| 9 | Jednostka sterująca ABS 10A |
| 10 | 15A Jednostka główna systemu audio, komputer pokładowy, silnik elektryczny spryskiwaczy reflektorów, szyba przedniej i tylnej klapy (hatchback, kombi), podgrzewanie paliwa (silnik K9K), sterownik ogrzewania (klimatyzacji) i wentylacji wnętrza, alarm Jednostka sterująca |
| 11 | 15A Światło stopu |
| 12 | rezerwa |
| 13 | 25A Podnośnik szyby silnika |
| 14 | 25A Podnośnik szyby przedniej pasażera |
| 15 | 20A Zestaw wskaźników, elektryczny napęd lusterek zewnętrznych |
| 16 | 15A Sygnał dźwiękowy, złącze diagnostyczne, silnik elektrycznych wycieraczek szyby przedniej |
| 17 | 15A Silnik wycieraczek tylnych drzwi |
| 18 | 20A Jednostka sterująca wyposażeniem elektrycznym kabiny pasażerskiej, przekaźnik wyposażenia dodatkowego |
| 19 | 30A Silnik elektryczny do ogrzewania (klimatyzacji) i wentylacji wnętrz |
| 20 | 40A Silniki elektryczne, szklane tylne drzwi |
| 21 | 20А 40А Elektryczny silnik szyberdachu, elektrycznie składany dach |
| R1 | Przekaźnik silników elektrycznych podnośników szyb wszystkich drzwi |
| R2 | Akcesoria do przekaźników |
Za zapalniczkę odpowiada bezpiecznik nr 7 przy 15A.
Pod panelem można zamontować poszczególne przekaźniki poza tą skrzynką, na przykład na uchwycie pedału przyspieszenia # 1524-40A – Światło hamowania sterowane przez ECU ESP lub przekaźnik ogrzewania postojowego – po lewej stronie zespołu dmuchawy kabiny pasażerskiej.
