Peugeot 5008 to jeden z pierwszych kompaktowych samochodów dostawczych firmy Peugeot z nadwoziem kombi. Wydane w latach 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 i do chwili obecnej. Sugerujemy zapoznanie się z opisem schematów skrzynek bezpieczników w Peugeot 5008 i ich przeznaczeniem. Osobno podkreślamy bezpiecznik odpowiedzialny za zapalniczkę.
Contents
Komora silnika
W komorze silnika znajdują się 2 skrzynki bezpieczników.
Główna skrzynka bezpieczników
Znajduje się z boku akumulatora.
Schemat
Przeznaczenie
| NIE. | Chroniony łańcuch | |
| 1 | 20 | Zasilanie sterownika silnika, elektrozaworów pompy wtryskowej i układu recyrkulacji spalin EGR (w silniku 2L HDI), wtryskiwaczy (w silniku 2L HDI) |
| 2 | 15 | Sygnał dźwiękowy |
| 3 | 10 | Spryskiwacz szyb przednich i tylnych |
| 4 | 10 | Światła dzienne |
| 5 | 15 | Zawory elektromagnetyczne rozładunku adsorbera, elektryczny zawór redukcyjny ciśnienia układu turbodoładowania (w silniku 1,6 l THP), podgrzewacz oparów oleju (1,6 l THP), podgrzewacz oleju napędowego (1,6 l HDI) |
| 6 | 10 | Złącze diagnostyczne, reflektory adaptacyjne, pompa dodatku do filtra cząstek stałych (diesel), czujnik Distance Alert, czujnik poziomu płynu chłodzącego silnik, elektryczne lusterka |
| 7 | 10 | Sterownik wspomagania kierownicy, automatyczna skrzynia biegów, napęd regulatora reflektorów adaptacyjnych |
| 8 | 20 | Przełącznik rozrusznika |
| 9 | 10 | Styczniki pedałów sprzęgła i hamulca |
| 10 | 30 | Elementy elektronicznego układu sterowania silnikiem (w benzynie: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, elementy układu ogrzewania, pompa paliwa, termostat elektroniczny; w oleju napędowym: elektrozawory, elementy układu ogrzewania) |
| 11 | 40 | Wentylator klimatyzacji |
| 12 | 30 | Niska/wysoka prędkość wycieraczki |
| 13 | 40 | Zasilanie inteligentnej jednostki przełączającej (+ ze stacyjki) |
| 14 | 30 | Zawór elektromagnetyczny ciśnienia turbodoładowania |
| 15 | 10 | Reflektor świateł drogowych, prawy |
| 16 | 10 | Lewe światło drogowe |
| 17 | 15 | Lewe światło mijania |
| 18 | 15 | Reflektor świateł mijania prawych |
| 19* | 15 | Nagrzewnica olejowa (1,6 l VTI), elektrozawór regulatora ciśnienia doładowania turbo (w przypadku oleju napędowego), czujnik poziomu płynu chłodzącego (w przypadku oleju napędowego) |
| 20 | 10 | Termostat elektroniczny, elektrozawory sterujące paliwem, elektrozawór sterujący ciśnieniem doładowania turbo (diesel), czujnik poziomu płynu chłodzącego (diesel) |
| 21 | 5 | Zasilanie przekaźnika wentylatora chłodzenia silnika, włącznika przekaźnika Valvetronic (1,6 l VTI), chłodzenia turbodoładowania (1,6 l THP), czujnika przepływu powietrza (1,6 l HDI) |

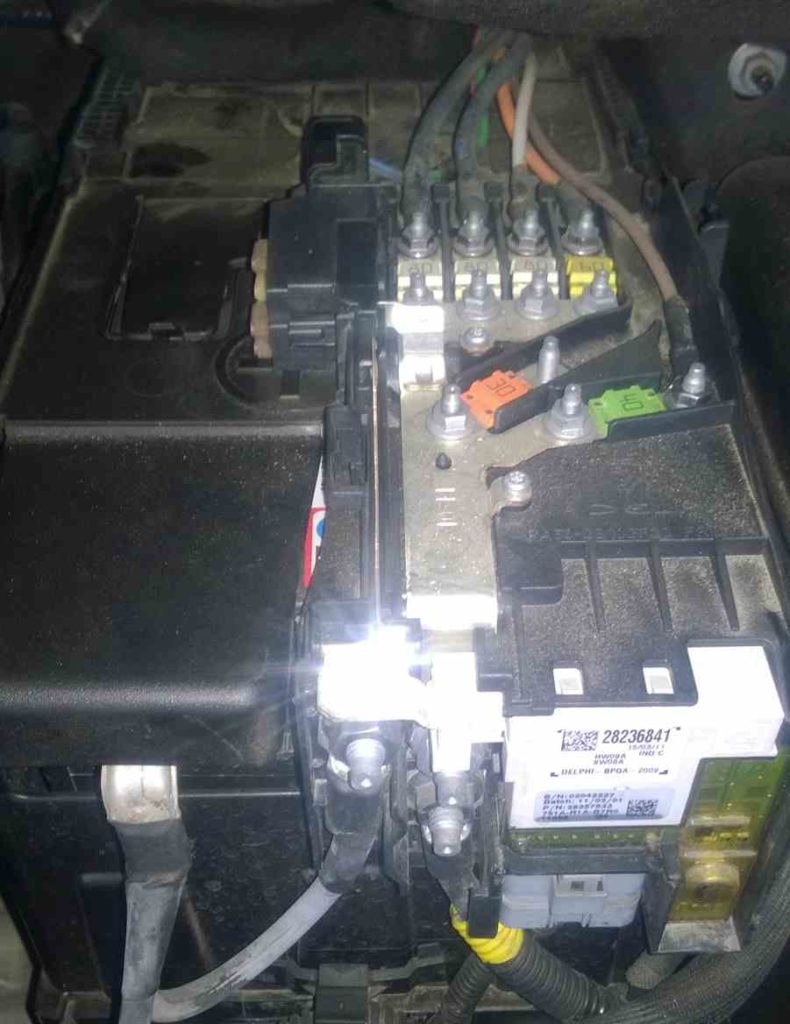

Bezpieczniki w pokrywie akumulatora
Oprócz konwencjonalnych bezpieczników, w tej skrzynce znajdują się wkładki bezpiecznikowe o wysokich wartościach znamionowych.
Schemat
Opis
- F1 – za darmo.
- F2 5 Dwufunkcyjny stycznik hamulca.
- F3 5 ECU układu ładowania akumulatora.
- F4 25 Elektrozawory ABS/ESP.
- F5 5 Sterownik ABS/ESP.
- F6 15 ECU do automatycznej i sekwencyjnej skrzyni biegów.
- F7 * 80 Elektryczna pompa wspomagania układu kierowniczego.
- F8 * 60 Wentylator chłodzenia silnika.
- F9 * 80/30 ECU układu podgrzewania wstępnego (na oleju napędowym), napęd elektryczny układu „Valvetronic” (1,6 l THP).
- Pompa elektryczna F10*40 ABS/ESP.
- F11 * 100 Jednostka przełączająca systemu zabezpieczającego.
- F12 * 30 Pompa elektryczna skrzyni biegów sekwencyjnej.
Duże bezpieczniki znajdują się osobno
MF1 * – Bezpłatnie.
MF2 * 30 ECU przyczepy.
MF3 * 50 Skrzynka bezpieczników w kabinie pasażerskiej.
MF4 * 80 Inteligentna skrzynka rozdzielcza.
MF5 * 80 Inteligentna skrzynka rozdzielcza.
MF6 * 30 Elektryczny hamulec postojowy.
MF7*30 Podgrzewane przednie siedzenia.
MF8*20 Spryskiwacz reflektorów.
Przedział pasażerski
Skrzynka bezpieczników znajduje się w desce rozdzielczej po lewej stronie.

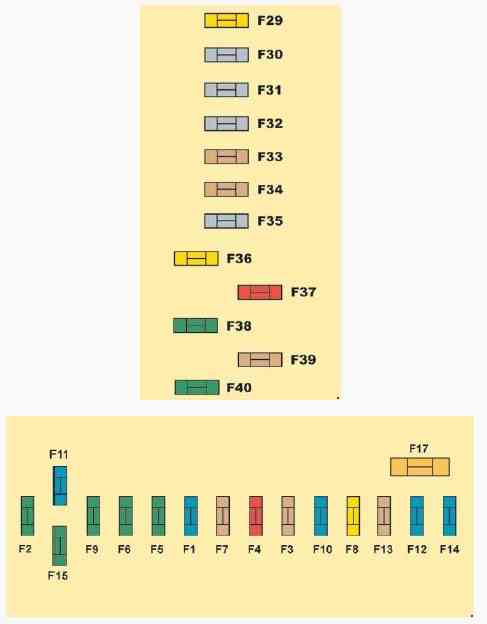

Schemat
Oznaczenie
| NIE. | Chroniony łańcuch | |
| 1 | 15 | Wycieraczka tylnej szyby |
| 2 | – | Bezpłatny |
| 3 | 5 | Sterownik poduszki powietrznej |
| 4 | 10 | Samochodowe lusterko wsteczne światłoczułe, klimatyzacja, jednostka przełączająca system zabezpieczający, tylne urządzenia multimedialne |
| 5 | 30 | Przednie okna impulsowe |
| 6 | 30 | Tylne szyby impulsowe |
| 7 | 5 | Światła przednie i tylne, światła indywidualne, reflektory tylne, oświetlenie lusterek osłony przeciwsłonecznej, oświetlenie schowka podręcznego, oświetlenie środkowego podłokietnika, obwód przekaźnika 12 V bagażnika |
| 8 | 20 | Radio samochodowe, radiotelefon, zmieniarka CD, wyświetlacz wielofunkcyjny, system monitorowania ciśnienia w oponach, syrena alarmu, sterownik alarmu antywłamaniowego, sterownik telematyki |
| 9 | 15 | Gniazdo 12V z przodu, zapalniczka samochodowa, gniazdo 12V z tyłu |
| 10 | 15 | Przełączniki kolumny kierownicy |
| 11 | 15 | Mały obwód prądowy wyłącznika zapłonu |
| 12 | 15 | Czujnik przyczepy, czujnik deszczu/światła, zasilanie bezpieczników F32, F34, F35 |
| 13 | 5 | ECU silnika, ECU poduszki powietrznej |
| 14 | 15 | Tablica przyrządów, wyświetlacz tablicy przyrządów, zasilanie bezpiecznika F33 |
| 15 | 30 | Blokowanie i superblokowanie |
| 17 | 40 | Ogrzewana tylna szyba, zasilanie bezpiecznika F30 |
| CII | – | Bocznik PARC |
| 29 | – | Bezpłatny |
| 30 | 5 | Podgrzewane lusterka zewnętrzne |
| 31 | 30 | Gniazdo 12V do bagażnika |
| 32 | 5 | Sekwencyjna dźwignia zmiany biegów |
| 33 | 10 | Panel widokowy przezierny, system głośnomówiący, klimatyzator |
| 34 | 5 | Lampki ostrzegawcze pasów bezpieczeństwa |
| 35 | 10 | Asystent parkowania, wzmacniacz Hi-Fi |
| 36 | 10 | Procesor ECU przyczepy, panel drzwi kierowcy |
| 37 | 20 | Wzmacniacz Hi-Fi |
| 38 | 30 | Elektryczna regulacja fotela kierowcy |
| 39 | 20 | Panoramiczna kurtyna dachowa |
| 40 | – | Bezpłatny |
Dla bezpiecznika zapalniczki przedniej i tylnej nr 9.
