Kompaktowy minivan Peugeot Bipper trafił do sprzedaży w 2009 roku. Wypuszczony w latach 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Pokażemy Ci lokalizację skrzynek bezpieczników Peugeot Bipper i ich przeznaczenie.
Przedział pasażerski

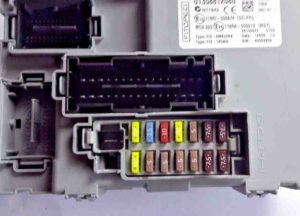

Aby uzyskać dostęp, przekręć śruby mocujące pokrywę ochronną i opuść samo pudełko.
Zdjęcie
Schemat
Opis
- F12 7,5A Reflektor świateł mijania prawy.
- F13 7,5 A Reflektor świateł mijania lewy, regulacja zasięgu reflektorów.
- F31 5 A Wyłącznik zasilania ECU silnika.
- F32 7,5 A Światło główne, światło przednie, włącznik światła tylnego włączone.
- F36 10 A Radio samochodowe, obwód telefonu komórkowego, panel sterowania klimatyzacją, złącze diagnostyczne EOBD.
- F37 5 A Światło stopu, zestaw wskaźników.
- F38 20 A Zamki drzwi.
- F43 15 A Pompa spryskiwacza.
- F47 20 A Podnośnik szyby drzwi kierowcy.
- F48 20A Podnośnik szyby drzwi pasażera.
- F49 5 A ECU Parktronic, włącznik świateł tylnych, lusterka zewnętrzne, czujnik kontroli wnętrza.
- F50 7,5 A Komputer poduszki powietrznej.
- F51 7,5 A Stycznik świateł hamowania, stycznik pedału sprzęgła, panel sterowania lusterek zewnętrznych, system Bluetooth.
- F53 5 A Zestaw wskaźników, tylne światła przeciwmgielne.
- F41 7,5 A Podgrzewane lusterka zewnętrzne.
- F94 15 A Zapalniczka.
- F96 15 Gniazdo 12V.
- F97 10 A Podgrzewany fotel kierowcy.
- F98 10 A Podgrzewany fotel pasażera.
Bezpieczniki nr 94 i 96 na 15A odpowiadają za zapalniczkę i gniazdko.
Komora silnika
W komorze silnika aby dostać się do skrzynki bezpieczników i przekaźników należy odłączyć złącze skrzynki od przedniego lewego reflektora, a następnie zdjąć osłonę z zatrzasków.
Schemat
Przeznaczenie
F01 60 A Elektroniczna jednostka sterująca.
F02 40 A Wentylacja w kabinie pasażerskiej.
F03 20 A Obwód zasilania rozrusznika.
F04 40A Obwód zasilania pompy hydraulicznej ABS.
F06 30A Przełącznik wentylatora chłodzącego silnik o stałej prędkości obrotowej.
F07 40A Przełącznik nadmiernej prędkości wentylatora chłodzenia silnika.
F08 30 A Sprężarka klimatyzacji.
F09 15
F10 10 Brzęczyk.
F11 10 A Zasilanie obwodu dodatkowego obciążenia systemu zarządzania silnikiem.
F14 15 A Reflektory świateł drogowych.
F15 15 A Gniazdo dla dodatkowych odbiorników 12 V.
F16 7,5 A ECU silnika, ECU i selektor sekwencyjnej skrzyni biegów, cewka przekaźnika T20.
F17 15 A Zasilanie cewki zapłonowej, wtryskiwaczy, głównej jednostki sterującej układem zasilania silnika (1,3 HDi).
F18 7,5 A Cewka przekaźnika procesora mocy silnika (1,3 HDi) T09 (1,3 HDi).
F19 7,5 A Sprężarka klimatyzacji.
F20 30 A Ogrzewana tylna szyba, podgrzewane zewnętrzne lusterka wsteczne.
F21 15 A Pompa paliwa (silniki benzynowe 1.4 i 1.3 HDi).
Sterownik silnika F22 20 A (1,3 HDi).
F23 20 A Zasilanie zaworów układu hydraulicznego ABS.
F24 7,5 A Układ ABS.
F30 15 A Światła przeciwmgielne.
F81 60 A Sterownik podgrzewania wstępnego (1,3 HDi).
F82 30 A Pompa elektryczna do sekwencyjnej skrzyni biegów, zasilacz do sekwencyjnej skrzyni biegów.
F84 10 A Sekwencyjna skrzynia biegów ECU i elektrozawory.
F85 30 A Gniazdo zapalniczki samochodowej dla dodatkowych odbiorników 12 V.
F87 7,5 A Światła cofania, czujnik wody w oleju, przepływomierz, cewki przekaźników T02, T05, T14, T17 i T19 (oprócz 1.3 HDi) / 5 A Światła cofania, czujnik wody w oleju napędowym, przepływomierz, cewki przekaźników T02, T05, T14, T17 i T19, czujnik ładowania akumulatora (1,3 HDi).
Bezpiecznik nr 85 przy 30A nadal odpowiada za zapalniczkę.
