Kompaktowy crossover Peugeot 4008 pojawił się na rynku na początku 2012 roku. Model ten był produkowany w latach 2013, 2014, 2015, 2016, 2017, 2018. Rozważymy główne skrzynki bezpieczników Peugeota 4008 , pokażemy ich schematy i przeznaczenie, zwróćmy uwagę na bezpieczniki odpowiedzialne za zapalniczkę.
Komora silnika

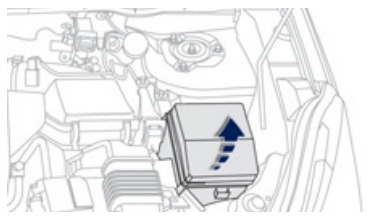

W komorze silnika główna skrzynka znajduje się po lewej stronie.

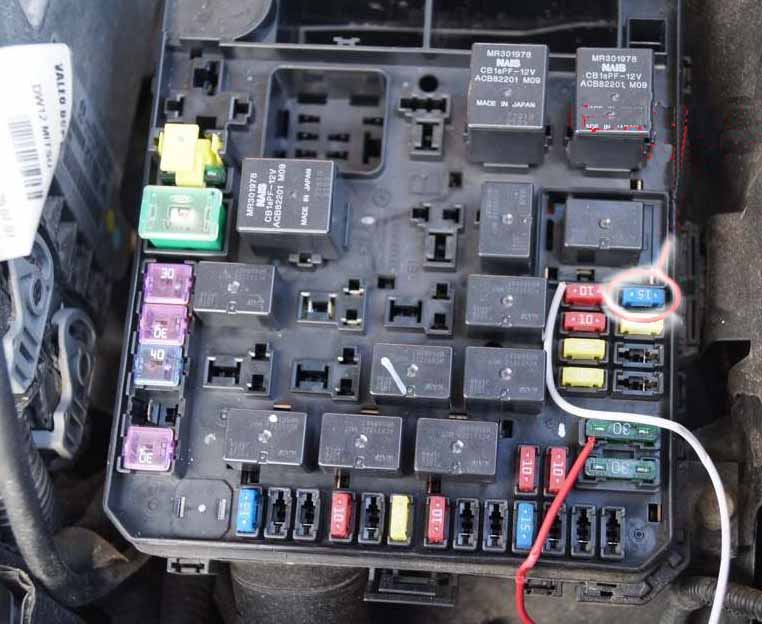

Wygląda mniej więcej tak.
Schemat
Przeznaczenie
- 1 – 15 A Światła przeciwmgielne.
- 4 – 10 A Sygnał dźwiękowy.
- Generator 5–7,5 A.
- 6 – 20 A Spryskiwacz reflektorów.
- 7 – 10 A Klimatyzator.
- 9 – 20 A Alarm antywłamaniowy.
- 10 – 15 A Szkło podgrzewane.
- 11 – Nieużywany.
- 12 – Nieużywany.
- 13 – 10 A Światła do jazdy dziennej.
- 14 – 10 A Lewe światło drogowe.
- 15 – 10 A Prawe światło drogowe.
- 16 – 20 A Reflektor świateł mijania lewych (ksenonowych).
- 17 – 20 A Reflektor świateł mijania prawych (ksenonowych).
- 18 – 10 A Reflektor świateł mijania lewych (halogenowy), ręczna i automatyczna regulacja zasięgu reflektorów.
- 19 – 10 A Reflektor świateł mijania prawych (halogenowy).
- 31 – 30 A Wzmacniacz do systemu audio.
W sytuacji awaryjnej zapasowe bezpieczniki znajdują się pod pokrywą skrzynki bezpieczników w komorze silnika.
Przedział pasażerski

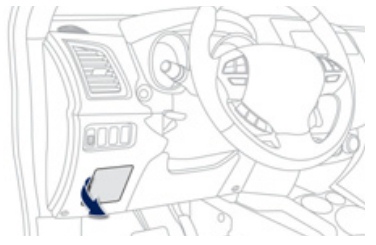

Znajduje się w desce rozdzielczej za osłoną ochronną.

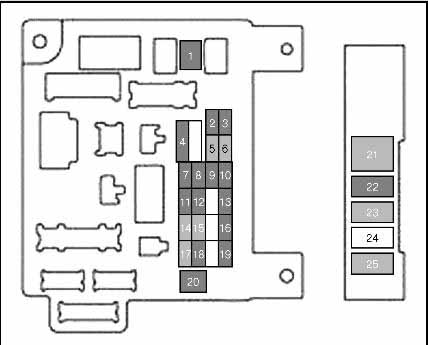

Schemat
Opis
| NIE. | Chroniony łańcuch | |
| 1 | 30 | Wentylator wewnętrzny |
| 2 | 15 | Światła stopu, trzecie światło stopu |
| 3 | 10 | Tylne światła przeciwmgielne |
| 4 | 30 | Wycieraczka, spryskiwacz |
| 6 | 20 | Centralny zamek, lusterka zewnętrzne sterowane elektrycznie |
| 7 | 15 | Radio samochodowe, telematyka, interfejs USB, zestaw głośnomówiący |
| 8 | 7,5 | Pilot zdalnego sterowania, sterownik klimatyzacji, tablica przyrządów, elektryczne szyby, czujniki deszczu i światła, alarmy antywłamaniowe, blok lamp ostrzegawczych, przełączniki kolumny kierownicy |
| 9 | 15 | Oświetlenie wnętrza i tablica przyrządów |
| 10 | 15 | Światła awaryjne |
| 11 | 15 | Wycieraczka tylnej szyby |
| 12 | 7,5 | Tablica przyrządów, wyświetlacz wielofunkcyjny, czujniki parkowania, podgrzewane siedzenia, podgrzewana tylna szyba, elektrycznie otwierany dach, automatyczna regulacja zasięgu reflektorów |
| 13 | 15 | Zapalniczka samochodowa, gniazda do urządzeń zewnętrznych |
| 15 | 20 | Elektryczny szyberdach |
| 16 | 10 | Lusterka zewnętrzne, radio samochodowe |
| 18 | 7,5 | Światła cofania |
| 19 | 15 | Gniazdko dla dodatkowych urządzeń elektrycznych |
| 20 | 30 | Panel sterowania szybami elektrycznymi |
| 21 | 30 | Ogrzewana tylna szyba |
| 22 | 7,5 | Podgrzewane lusterka zewnętrzne |
| 24 | 25 | Siłowniki fotela kierowcy i pasażera |
| 25 | 30 | Ogrzewanie siedzenia |
W przypadku zapalniczki (gniazda) bezpieczniki 13 i 19 odpowiadają za 15A.

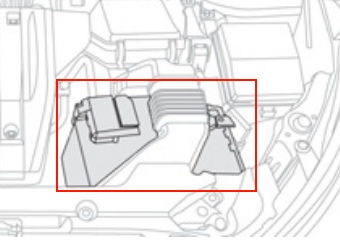

W razie potrzeby sprawdź integralność bezpieczników na pokrywie akumulatora.
