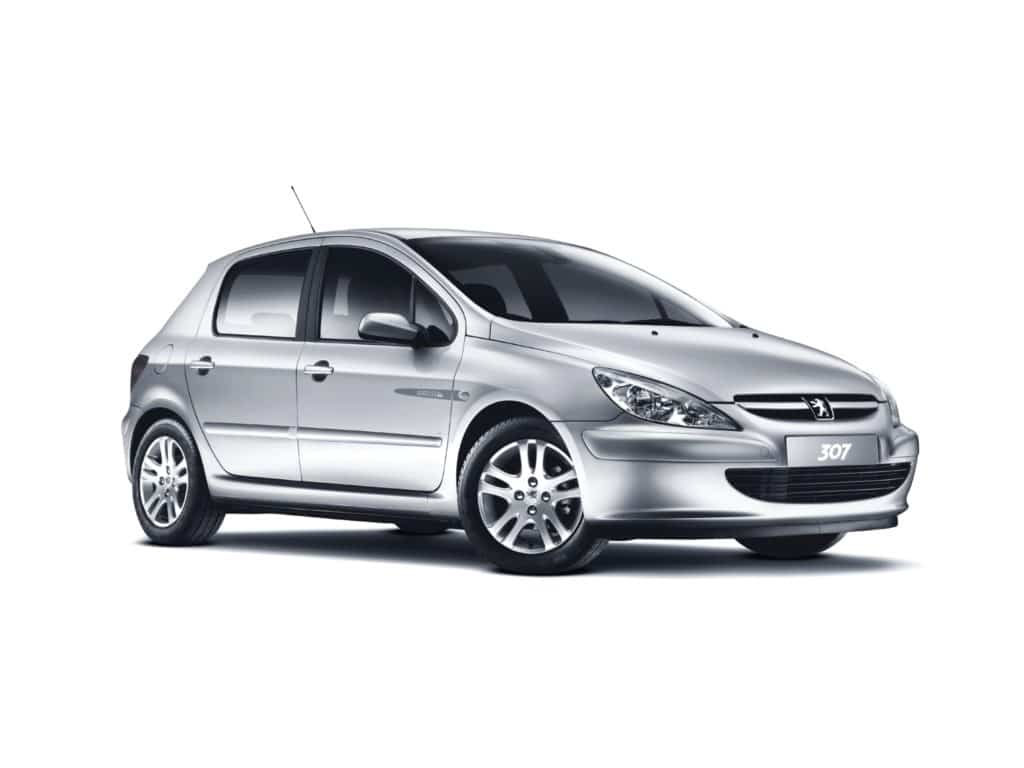

Peugeot 307 był produkowany w latach 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 i 2011 z opcjami nadwozia sedan, hatchback, SW kombi i CC coupe. W materiale tym widać gdzie znajdują się skrzynki bezpieczników Peugeota 307 , ich schematy i oznaczenie, podświetlony jest bezpiecznik odpowiadający za zapalniczkę.
W peugeocie 307 istnieje kilka możliwych wariantów skrzynek bezpieczników i są one zależne od roku modelowego pojazdu.
Model ten posiada 2 główne pudełka. Jeden znajduje się w komorze silnika, obok akumulatora. Drugi od dołu w desce rozdzielczej, po lewej stronie.
Contents
Typ 1

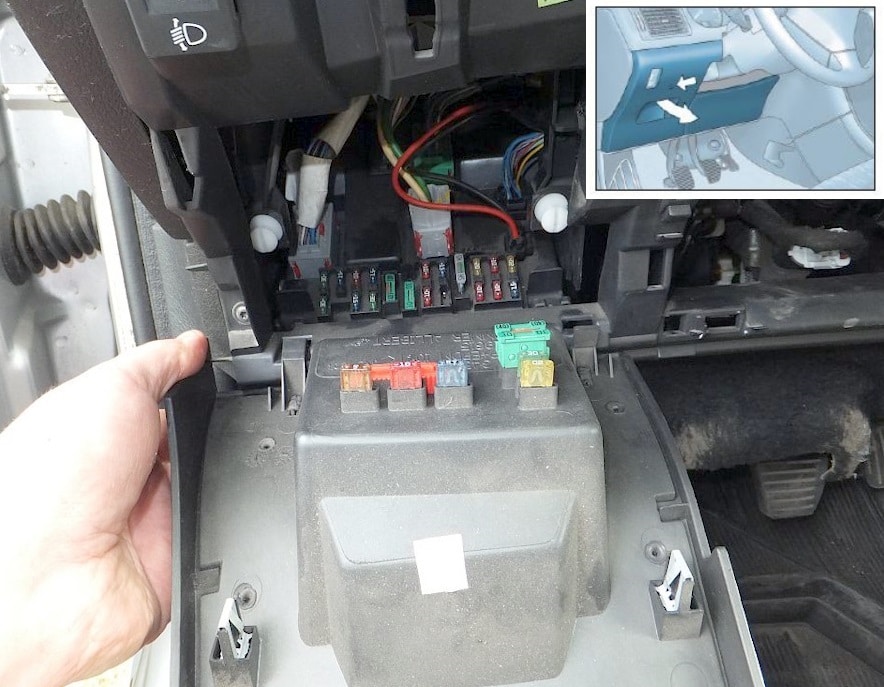

Przedział pasażerski
Aby uzyskać dostęp, należy zdjąć pokrywę ochronną.

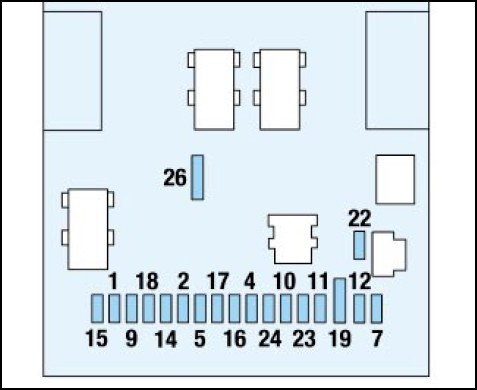

Opcja schematu 1

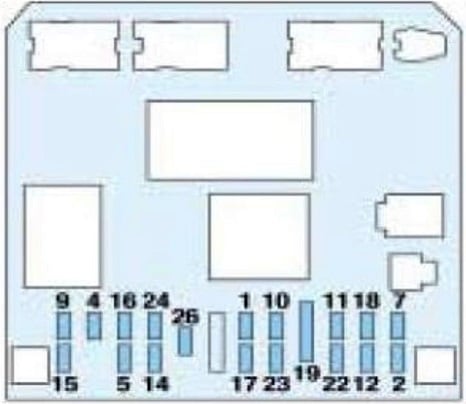

Opcja schematu 2
Opis
| 1 | 10A Tylne światło przeciwmgłowe. |
| 2 | 15A Wycieraczka tylna. |
| 4 | 15A Szyby przednie Luk wentylacyjny. |
| 5 | 15А Lewe światło stop, w komplecie. i światło hamowania przyczepy. |
| 7 | 20A Lampa tylna, lampa przednia, reflektor, zapalniczka, oświetlenie schowka podręcznego. |
| 9 | 30A Klucze do regulacji szyb, klucze impulsowe do regulacji szyb (nie nadają się do kluczy bezimpulsowych), klucz do klap wentylacyjnych. |
| 10 | Złącze diagnostyczne 15 A, tylne gniazdo elektryczne 12 V. |
| 11 | 15A Radio samochodowe, wyświetlacz wielofunkcyjny „B”, przełączniki na kolumnie kierownicy, elektroniczna jednostka sterująca automatycznej skrzyni biegów. |
| 12 | 10A Światła pozycyjne przednie prawe i tylne prawe, oświetlenie tablicy rejestracyjnej samochodu i przyczepy, sterownik zdalnego zamka, alarm antywłamaniowy, ESP, światła awaryjne, oświetlenie panelu sterowania popielniczki i klimatyzacji, elektryczne ogrzewanie foteli, zapalniczka samochodowa, położenie dźwigni zmiany biegów automatycznej skrzyni biegów stycznik, sterownik reflektorów. |
| 14 | 30A Blokowanie/pełne blokowanie zamków, napęd superblokujący. |
| 15 | 30A Elektryczne szyby tylne. |
| 16 | 5A Zespół sterujący silnika, alarm antywłamaniowy, filtr cząstek stałych, przełączniki kolumny kierownicy, poduszki powietrzne. |
| 17 | 10A Tylne światło stopu prawe, dodatkowe światło stopu. |
| 18 | 10A Złącze diagnostyczne, przełączniki kolumny kierownicy, włącznik świateł stop i czujnik sprzęgła, czujnik poziomu płynu chłodzącego, czujnik 2. układu hamulcowego. |
| 19 | PARK PRZEŁĄCZNIKA 30A |
| 22 | 10A Lampy obrysowe przednie lewe i tylne lewe, oświetlenie tablicy rejestracyjnej samochodu i przyczepy. |
| 23 | 15A Syrena alarmowa, czujnik głośności wnętrza. |
| 24 | 15A Tablica przyrządów, radio samochodowe, wyświetlacz wielofunkcyjny, klimatyzacja. |
| 26 | 30A Ogrzewanie tylnej szyby. |
Bezpiecznik nr 7 odpowiada za przednią zapalniczkę, a bezpiecznik za tylną – 9.

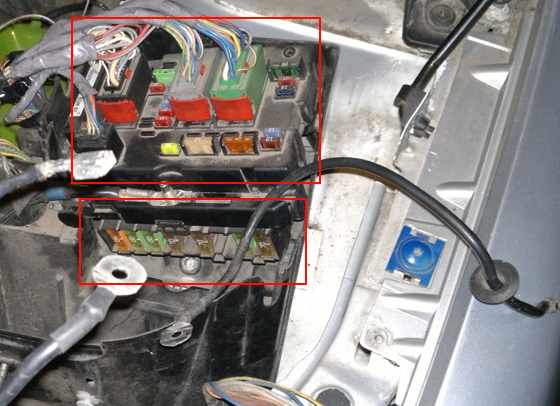

Komora silnika
Blok można z grubsza podzielić na dwie części.

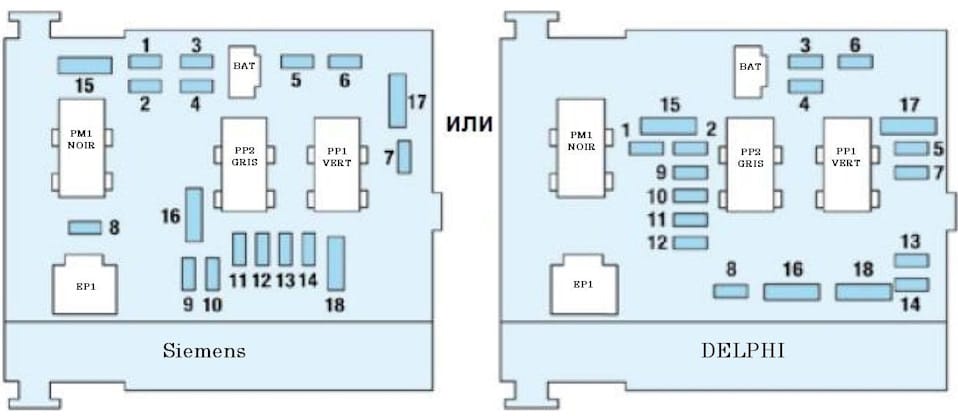

Schemat
Przeznaczenie
- 10A Automatyczny włącznik świateł cofania skrzyni, przekaźnik blokady automatycznej skrzyni, mechaniczny włącznik świateł cofania skrzyni, czujnik prędkości, zasilacz świec żarowych, czujnik obecności wody w oleju napędowym, przepływomierz powietrza DW.
- 15A Zawór elektromagnetyczny pochłaniacza oparów paliwa, pompa paliwa.
- 10A Moduł elektroniczny wspomagania układu kierowniczego, moduł elektroniczny ABS lub ESP.
- 10A Komputer wtrysku, przekaźnik wentylatora chłodzenia silnika, przekaźnik ogrzewania postojowego, moduł elektroniczny automatycznej skrzyni biegów, elektroniczny moduł sterujący automatycznej skrzyni biegów, przekaźnik blokady zmiany biegów automatycznej skrzyni biegów.
- 15A Czujnik filtra cząstek stałych.
- 15A Przednie światła przeciwmgielne.
- 20A Silnik pompy spryskiwaczy reflektorów.
- 20A Przekaźnik wentylatora chłodzenia silnika, obwód zasilania komputera wtrysku.
- 15A Lewe światło mijania.
- 15A Reflektor świateł mijania prawy.
- 10A Lewe światło drogowe.
- 10A Prawe światło drogowe.
- 15A Sygnał dźwiękowy.
- 10A Silniki pompy spryskiwaczy szyby przedniej i tylnej.
- 30A Czujniki tlenu, elektrozawór EGR, cewka zapłonowa, regulator wysokiego ciśnienia układu zasilania paliwem silnika Diesla, obwód zasilania wtryskiwaczy.
- 40A Elektrozawór do regulacji ciśnienia doładowania jednostki napędowej z automatyczną skrzynią biegów.
- 30A Przekaźnik normalnej i szybkiej pracy wycieraczki.
- Silnik klimatyzacji 40A.
Dolny opis bezpieczników
| 1 | 30 / 50А Grupa wentylatorów chłodzących silnik. |
| 2 | Silnik pompy ESP/ABS 30A. |
| 3 | Zawory elektromagnetyczne ESP/ABS 30A. |
| 4 | 60 / 70А Obwód zasilania inteligentnej jednostki sterującej do przełączania systemów pokładowych. |
| 5 | 70A Obwód zasilania inteligentnej jednostki sterującej do przełączania systemów pokładowych. |
| 6 | 20A Podgrzewane siedzenia. |
| 7 | 30A Stacyjka z zabezpieczeniem przed kradzieżą, obwód zasilania. |
| 8 | Silnik pompy wspomagania układu kierowniczego 70A. |
Typ 2
Przedział pasażerski

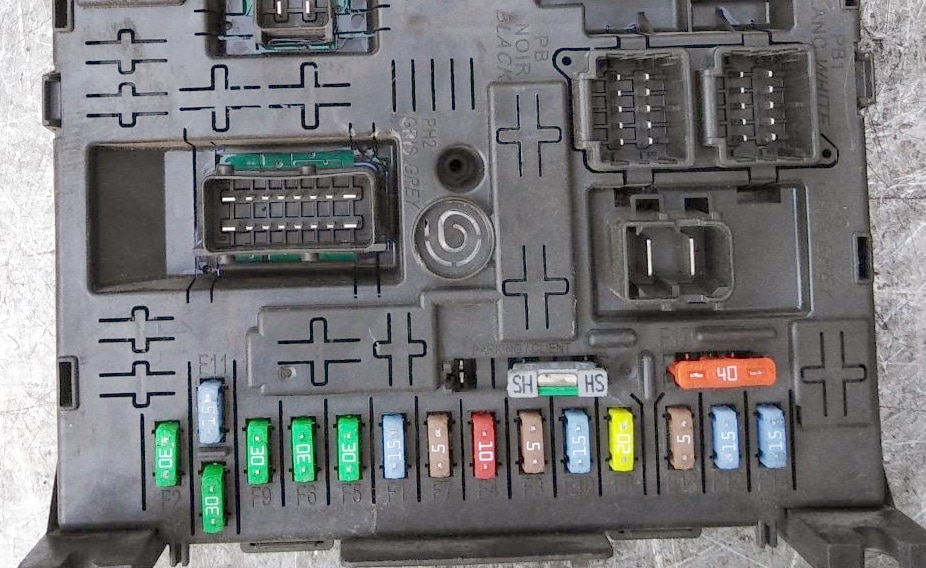

Zdjęcie ich wykonania

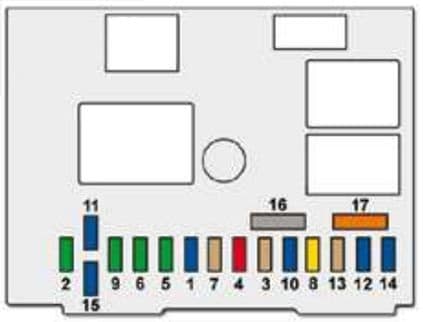

Schemat
Przeznaczenie
- F1 15 A Wycieraczka tylna.
- F2 30 A System blokowania i superblokowania zamków.
- F3 5 A Zespół poduszki powietrznej i napinacza pirotechnicznego.
- F4 10 A Stycznik pedału hamulca (światła hamowania) i sprzęgła, czujnik poziomu płynu chłodzącego, czujnik położenia koła zamachowego, czujnik ESP, pompa dodatku do filtra cząstek stałych, gniazdo diagnostyczne, światłoczułe lusterko wsteczne.
- F5 30 A Elektryczne szyby przednie, szyberdach, podgrzewane lusterka.
- F6 30 A Elektryczne szyby tylne.
- F7 5 A Lampy tylne i przednie, lampy indywidualne, oświetlenie schowka podręcznego.
- F8 20 A Radio samochodowe, radiotelefon, wyświetlacz wielofunkcyjny, syrena alarmu, elektroniczna centrala alarmu, zespół sterujący przyczepy, moduł samochodu szkoleniowego, zasilanie przełącznika kolumny kierownicy.
- F9 30 Gniazdo 12V z przodu, gniazdo 12V z tyłu.
- F10 15A Komputer automatycznej skrzyni biegów, czujnik spadku ciśnienia w oponach, stycznik świateł hamowania.
- F11 15 A Złącze diagnostyczne, moduł filtra cząstek stałych, obwód niskiego prądu wyłącznika zapłonu.
- F12 15 A Moduł nauki jazdy, czujniki parkowania do systemów parkowania.
- F13 5 A Skrzynka elektroniki silnika, czujnik deszczu i światła.
- F14 15 A Skrzynka rozdzielcza przyczepy, tablica przyrządów, elektroniczna poduszka powietrzna i napinacz pirotechniczny, automatyczna klimatyzacja, zestaw głośnomówiący.
- F15 30 A Ryglowanie i superryglowanie zamków.
- F16 – bocznik PARC.
- F17 40 A Ogrzewana tylna szyba.
- F39 20 A Podgrzewane siedzenia kierowcy i pasażera.
Za tylną i przednią zapalniczkę odpowiada bezpiecznik nr 9, 30A.
Komora silnika

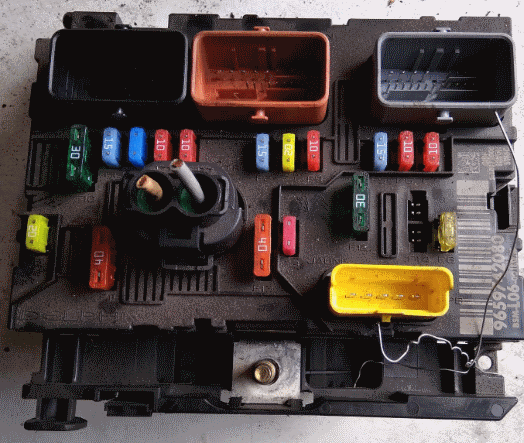

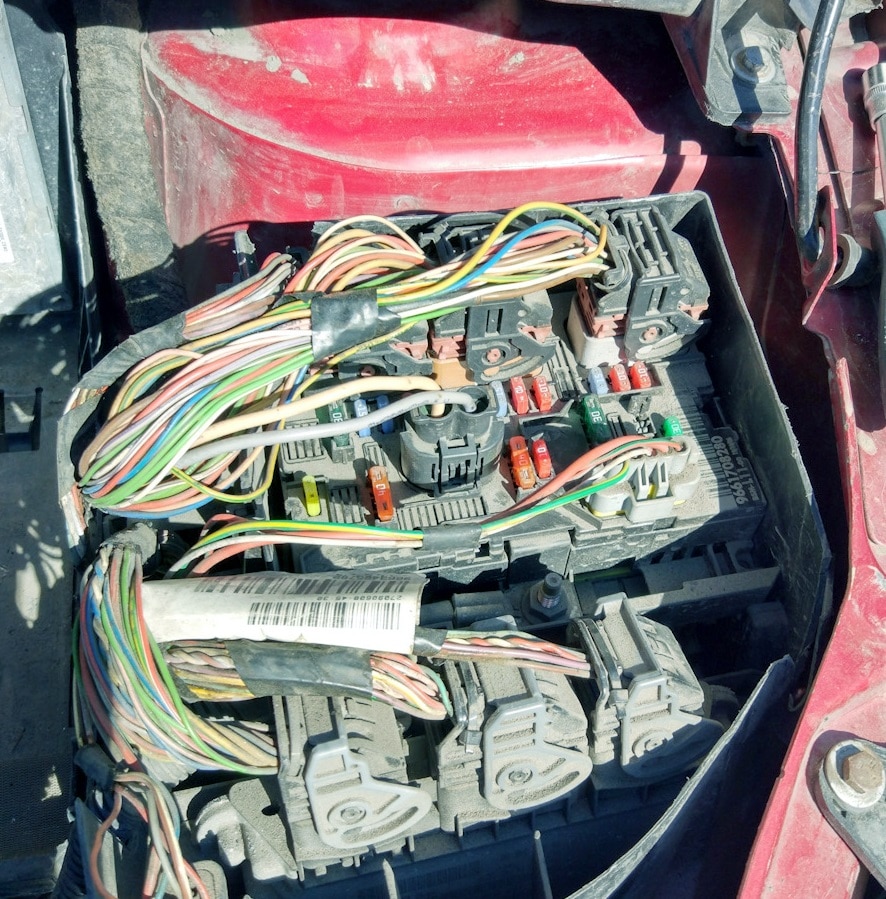

Zdjęcie poglądowe

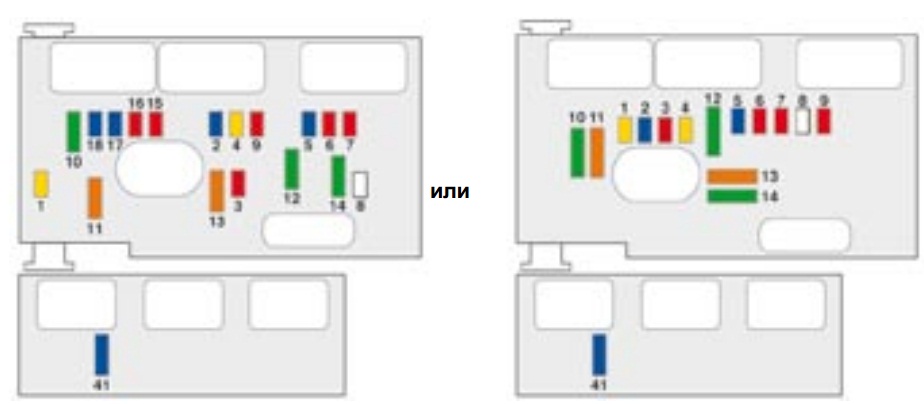

Schemat
Przeznaczenie
- 20 A Zasilanie komputera silnika i przekaźnika dużej prędkości wentylatora chłodzącego.
- 15 A Sygnał dźwiękowy.
- 10 A Spryskiwacze szyb przednich i tylnych.
- 20 A Spryskiwacz reflektorów.
- 15 A Pompa paliwa i elektrozawór kanistra (w silniku benzynowym 2,0 l).
- 10 A Procesor czterobiegowej automatycznej skrzyni biegów, przełącznik blokady dźwigni zmiany biegów, wyłącznik impulsowy podnośnika szyb, przekaźnik dużej prędkości wentylatora chłodzącego, lewe i prawe reflektory ksenonowe.
- 10A Komputer ABS/ESP, komputer pompy wspomagania kierownicy.
- 25 A Stacyjka, włącznik rozrusznika.
- 10 A Dodatkowa nagrzewnica (Diesel), czujnik poziomu płynu chłodzącego.
- F10 30 A Elementy elektronicznego układu sterowania silnikiem (cewka zapłonowa, elektrozawory, sondy lambda, komputery, wtryskiwacze, świece żarowe), elektrozawór adsorbera (w silnikach benzynowych 1,4 l i 1,6 l).
- 40 A Wentylator klimatyzatora.
- 30 A Wycieraczka szyby przedniej o niskiej/wysokiej prędkości.
- 40 A Zasilanie inteligentnej skrzynki przyłączeniowej (+ po zasilaniu zapłonu).
- Sprężarka 30 A (silniki benzynowe 2L).
- 10 A Prawe światło drogowe.
- 10 A Lewe światło drogowe.
- 15 A Reflektor świateł mijania lewy.
- 15 A Prawe światło mijania.
Oddzielnie umieszczony procesor F41 – 15 A Sześciobiegowa automatyczna skrzynia biegów. Bezpieczniki dużej mocy (maxi) znajdują się w dolnej części urządzenia.

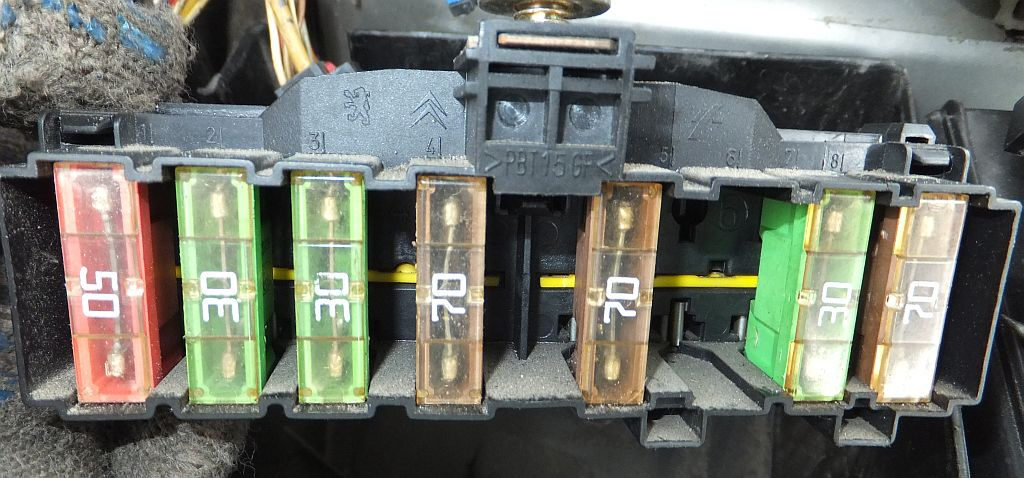

Opis bezpieczników maxi (MF)
MF1 30 A Wentylator chłodzący 200 W. / 50 A Wentylator chłodzący 400 W i 460 W.
MF2 30 A Pompa ABS / ESP.
Zawory elektromagnetyczne ABS/ESP MF3 30 A.
MF4 80 A Zasilacz inteligentnej skrzynki rozdzielczej.
MF5 80 A Zasilacz do inteligentnej skrzynki rozdzielczej.
MF6 80 A Skrzynka bezpieczników w kabinie pasażerskiej.
MF8 70 A Pompa wspomagania układu kierowniczego.
Poszczególne elementy przekaźnikowe można instalować poza tymi skrzynkami.
