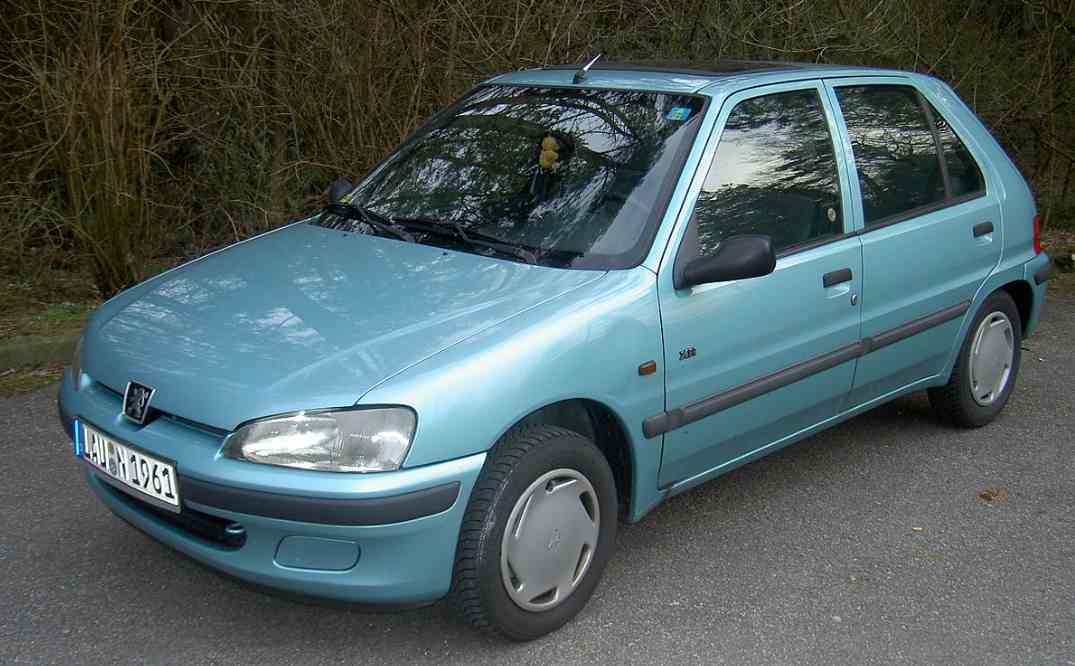

Peugeot 106 , miejski superkompaktowy samochód, trafił na rynek w 1991 roku. Produkowany dalej w latach 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 i 2003. W tym okresie model ten został całkowicie zaktualizowany. Model 107 służy jako odbiornik . Dostarczymy przypisanie skrzynek bezpieczników i ich schematów do Peugeota 106.

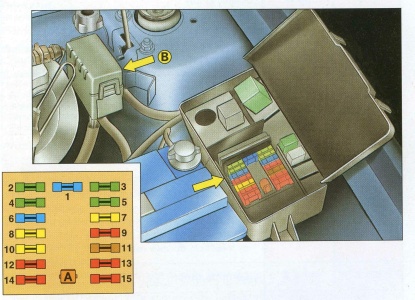

Komora silnika
Znajduje się w pobliżu stojaka pod osłoną ochronną.
Schemat
Przeznaczenie
- 10/15A – Układ wtrysku paliwa
- 30A – Wentylator układu chłodzenia silnika
- 10 / 30A – ABS
- 30A – Wentylator układu chłodzenia silnika
- 10 / 30A – ABS
- 15/20A – przednie światła przeciwmgielne
- 15A – Światła drogowe
- 30A – Spryskiwacz reflektorów
- 10A – Pompa paliwa
- 15/20 / 30A – Automatyczna skrzynia biegów
- 5A – Sonda lambda
- 10A – Lewe światło drogowe
- 10A – Prawe światło drogowe
- 10A – Lewe światło mijania
- 10A – Reflektor świateł mijania prawy
W zależności od konfiguracji i roku produkcji możliwe jest zastosowanie dodatkowych bezpieczników dużej mocy do włączników oświetlenia, jednostki głównej z bezpiecznikami i zabezpieczeniem antykradzieżowym oraz przekaźników.

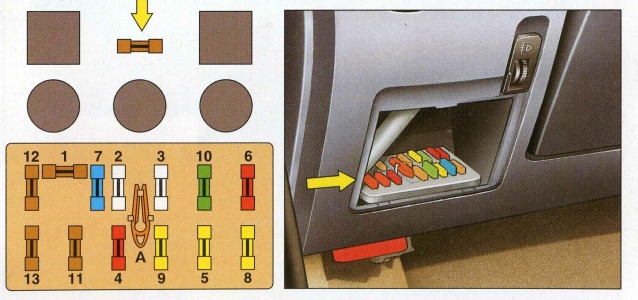

Przedział pasażerski
Znajduje się po lewej stronie deski rozdzielczej. Aby uzyskać dostęp należy nacisnąć zatrzask od góry i pociągnąć go do siebie.
Schemat
Przeznaczenie
- 5A – Spryskiwacz reflektorów. korektor pionowego kierunku świecenia reflektorów.
- 25A – Wentylator układu wentylacji i ogrzewania.
- 15A – Sprężarka klimatyzacji, włącznik klimatyzatora z recyrkulacją powietrza, włącznik ogrzewania tylnej szyby i siedzenia.
- 15A – Radio samochodowe, oświetlenie lokalne, oświetlenie lusterka kosmetycznego.
- 30A – Ogrzewana tylna szyba, zapalniczka, klakson.
- 10A – Światła awaryjne.
- 10A – Światła cofania, lampki ostrzegawcze i kierunkowskazy na desce rozdzielczej, obrotomierz, włącznik alarmu, ECU
- 20A – Radio samochodowe, centralny zamek elektryczny, elektroniczny kod antykradzieżowy, alarm, zegar w desce rozdzielczej, sterownik klimatyzacji, lampa sufitowa, oświetlenie bagażnika.
- 30A – Włącznik wycieraczek szyby przedniej, sygnał dźwiękowy zapomnianych świateł pozycyjnych, silniczek wycieraczki szyby tylnej, włącznik regulacji elektrycznej szyby i lusterek, deska rozdzielcza, oświetlenie kieszeni bagażowych w drzwiach.
- 30A – Zasilanie elektrycznych podnośników szyb przednich.
- 5A – Tylne światło przeciwmgielne i wskaźnik jego włączenia na desce rozdzielczej.
- 5A – Tylne lewe i nieistotne prawe światła pozycyjne. oświetlenie deski rozdzielczej (reostat).
- 5A – Oświetlenie tablicy rejestracyjnej, światła tylne prawe pozycyjne, stacyjka, panel sterowania ogrzewaniem i wentylacją, radio samochodowe, ogrzewanie foteli.
Za zapalniczkę odpowiada bezpiecznik nr 5, 30A.
