Minivan Peugeot 806 produkowany był w latach 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 i 2002. Przedstawiamy informacje z opisem skrzynek bezpieczników i przekaźników Peugeot 806 : lokalizacje, schematy z przeznaczeniem elementów.
Konstrukcja Twoich urządzeń może różnić się od pokazanych i zależy od konfiguracji pojazdu, kraju dostawy i roku produkcji.
Komora silnika
Znajduje się obok akumulatora.

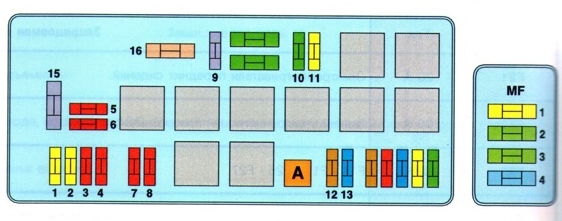

Schemat
Opis
- 20 A Przyczepa mieszkalna
- 20 A Pompa paliwa
- 10 A Lewe światło mijania
- 10 A Prawe światło mijania
- 10 A Gniazdo diagnostyczne
- 10 A Immobilizer silnika
- 10 A Lewe światło drogowe
- 10 A Prawe światło drogowe
- 25 A Grupa wentylatorów chłodzących silnik 1-120 W.
- 30A Pompa spryskiwacza reflektorów, światła przeciwmgielne
- 20 A Dodatkowy system ogrzewania
- 5 A Zegar spryskiwaczy reflektorów
- 15 A Sonda lambda z katalizatorem, ogrzewanie sondy lambda
- –
- 40 A Klimatyzacja, wentylator kabiny
- 30 – 50 A Grupa wentylatorów chłodzących silnik 1 – 180 W.
MF1 20A – Przekaźnik układu wtryskowego, MF2 30A – Przekaźnik układu wtryskowego, MF3 30A – Wentylator wnętrza, MF4 40A – Komputer ABS.
Bezpieczniki nieoznaczone numerami są zapasowe.

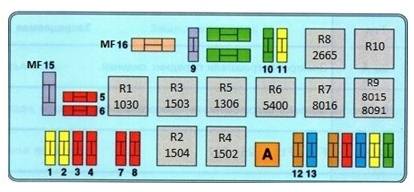

Przekaźnik
Przeznaczenie
- R 1030 – Informacja o pracującym silniku
- R 1502/1503/1504 – Przekaźniki do wentylatorów
- R 5400 – Przekaźnik spryskiwaczy reflektorów
- R 8016 – Przekaźnik wtrysku
- R 2665 – Przekaźnik świateł przeciwmgłowych
Przedział pasażerski

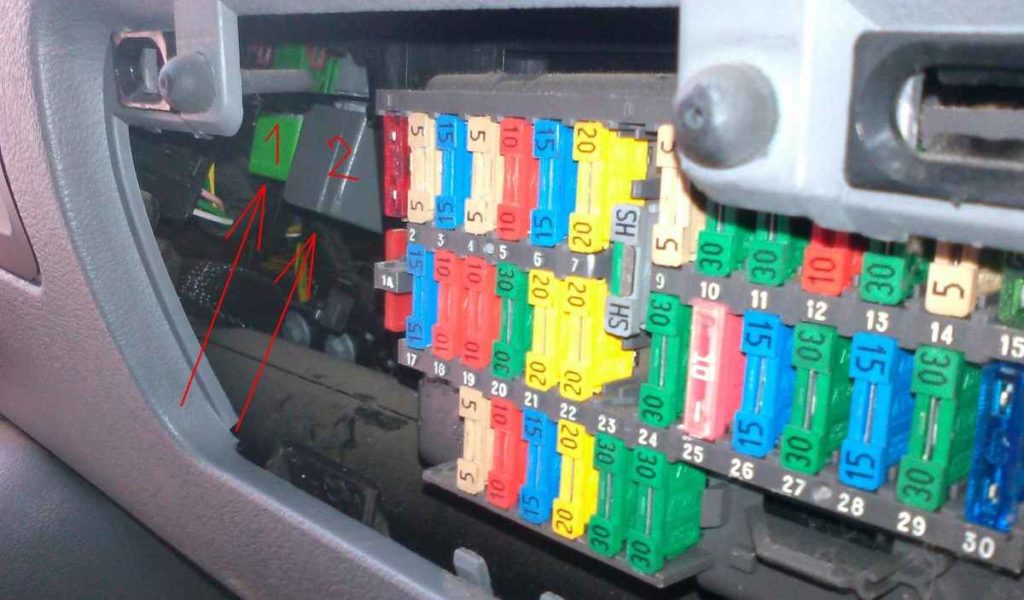

Znajduje się w buczeniu instrumentów, za osłoną ochronną. Niektóre elementy przekaźników mogą być umieszczone z boku i poniżej (na rysunkach 1 i 2).
Zdjęcie
Przeznaczenie
- F1 10 A Radio samochodowe (zasilanie)
- F2 5 A + po zasilaniu zapłonu, Czujnik prędkości, Centralna jednostka zabezpieczająca kabinę pasażerską, Wskaźniki na desce rozdzielczej
- F3 15 A Światło stopu, tempomat
- F4 10 A Światło tylne prawe, Światło pozycyjne lewe przednie, Regulacja reflektorów
- F5 15 A Klimatyzacja, Podnośniki szyb przednich, Wentylator klimatyzacji, Czujnik ciśnienia
- F6 15 A Podgrzewane tylne szyby i podgrzewane siedzenia
- F7 20 Brzęczyk
- PRZEŁĄCZNIK F8 –
- F9 5 A Spryskiwacze reflektorów, Światło przednie prawe, Oświetlenie tablicy rejestracyjnej, Światło tylne lewe
- F10 30 A Regulacja siedzenia pasażera z przodu
- F11 30 A Elektryczne szyby tylne
- F12 10 A Komputer ABS, Światła cofania, Złącze diagnostyczne, Automatyczna skrzynia biegów
- F13 30 A Regulacja fotela kierowcy
- F14 5 A Centralna jednostka zabezpieczająca przedział pasażerski (pamięć)
- F15 30 A Centralna jednostka zabezpieczająca przedział pasażerski, Elektryczny zamek centralny, Lampy
- F16 20 A Zapalniczka samochodowa, Trwała (+) z akumulatora
- F16A 20 A Zapalniczka + napęd dodatkowych odbiorców energii elektrycznej
- F17 15 A Jednostka sterująca temperaturą płynu chłodzącego, grupa wentylatorów chłodzących silnik
- F18 10 A Lampa przeciwmgielna
- F19 10 A Podświetlenie tablicy przyrządów, radio samochodowe, światła pozycyjne
- F20 30 A Klimatyzator, Wentylator klimatyzatora
- F21 20 A Podgrzewane siedzenia
- F22 20 A + Zasilanie dodatkowych odbiorców energii elektrycznej, Nieużywane
- F23 BOCZNIK F14 – F15 – F25 – F27
- F24 30 A Spryskiwacz szyby przedniej, Wycieraczka przednia
- F25 10 A Klimatyzacja, Kopułka, Pamięć radia samochodowego, Zegar cyfrowy
- F26 15A Światła awaryjne
- F27 30 A Ogrzewana tylna szyba
- F28 15 A Elektryczne szyby, Lampka ostrzegawcza niskiego poziomu naładowania akumulatora
- F29 30 A Elektryczne szyby
- F30 15 A Oświetlenie wewnętrzne, Kierunkowskazy, Zegar, Lusterka zewnętrzne, regulowane elektrycznie
Za zapalniczkę odpowiada bezpiecznik nr 16, 20A.
