UAZ Hunter (UAZ-315195) , potocznie zwany „UAZ”, produkowany w latach 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013, 2014, 2015, 2016, 2017, 2018, 201 9 oba z benzyna (wtryskiwacz i gaźnik ZMZ – 409 ) oraz z silnikami wysokoprężnymi ZMZ-5143 w różnych modyfikacjach (UAZ-31512, UAZ-31514) i prezentuje zaktualizowaną wersję modeli UAZ-469 i UAZ-3151, które są produkowane od 1972 roku. W tej publikacji znajdziesz opis skrzynek bezpieczników i przekaźników UAZ Hunter 469 wraz ze schematami i ich lokalizacją. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę. Podsumowując, sugerujemy zapoznanie się z pełnym schematem połączeń i oryginalną instrukcją obsługi.
Konstrukcja skrzynek i przeznaczenie znajdujących się w nich elementów w Twoim UAZ Hunter może różnić się od prezentowanej i zależy od roku produkcji i poziomu wyposażenia.
Contents
Przedział pasażerski
Skrzynka bezpiecznikowa
Znajduje się pod deską rozdzielczą, tuż nad drążkiem kierowniczym.

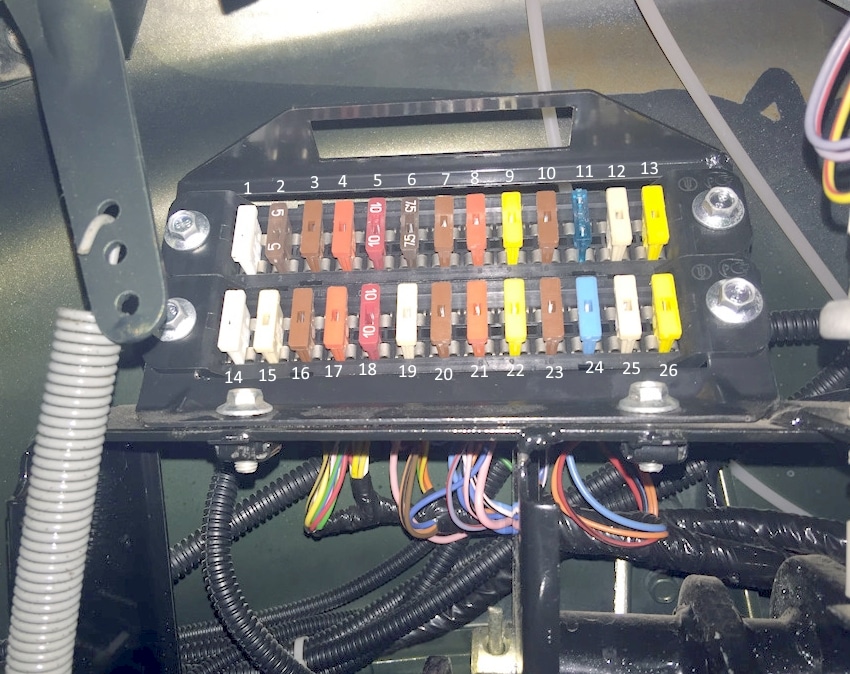

Zdjęcie dla schematu
Opis
| 1 | Rezerwa 25A |
| 2 | 5A Światło pozycyjne, prawa strona |
| 3 | 7,5A Światło mijania, prawa strona |
| 4 | 10A Światło drogowe, prawa strona |
| 5 | 7,5A Lampa przeciwmgłowa prawa |
| 6 | Lampa oświetleniowa skrzynki bezpieczników 5A, przenośne gniazdo lampy |
| 7 | 7,5A Światła stopu |
| 8 | 10A Kierunkowskazy w trybie alarmowym |
| 9 | 20A Sygnał dźwiękowy |
| 10 | 7,5A Oświetlenie tablicy rejestracyjnej, oświetlenie przyrządów, przełączniki |
| 11 | Zapalniczka 15A |
| 12 | 5A Tylne światło przeciwmgłowe |
| 13 | 10A Transmisja radiowa |
| 14 | Rezerwa 25A |
| 15 | 5A Światło pozycyjne, lewa strona |
| 16 | 7,5A Światło mijania, lewa strona |
| 17 | 10A Światło drogowe, lewa strona |
| 18 | Lampa przeciwmgielna 7,5A |
| 19 | 5A Światło cofania, lewe |
| 20 | 7,5A Kierunkowskazy w trybie kierunkowskazów |
| 21 | Grzejnik 10A |
| 22 | 20A Silnik wycieraczek, spryskiwacz szyby przedniej |
| 23 | 7,5A Plafony oświetleniowe, lampa komory silnika |
| 24 | Rezerwa 15A |
| 25 | 5A Przyrządy i urządzenia sygnalizacyjne |
| 26 | 10А Dodatkowa pompa systemu grzewczego UAZ 315148 |
Za zapalniczkę odpowiada bezpiecznik nr 11 przy 15A.

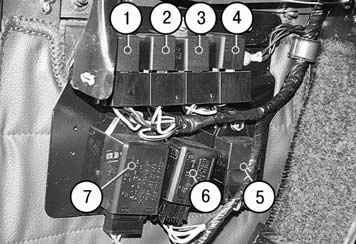

Skrzynka przekaźników
Znajduje się pod panelem, w pobliżu lewego odpływu.
Schemat
Przeznaczenie
- przekaźnik świateł mijania reflektorów
- przekaźnik świateł drogowych reflektorów
- przekaźnik włącznika świateł przeciwmgielnych
- przekaźnik wycieraczki szyby tylnej
- przekaźnik do włączania tylnego światła przeciwmgielnego
- przekaźnik wycieraczek szyby przedniej
- przekaźnik przerywacza kierunkowskazów

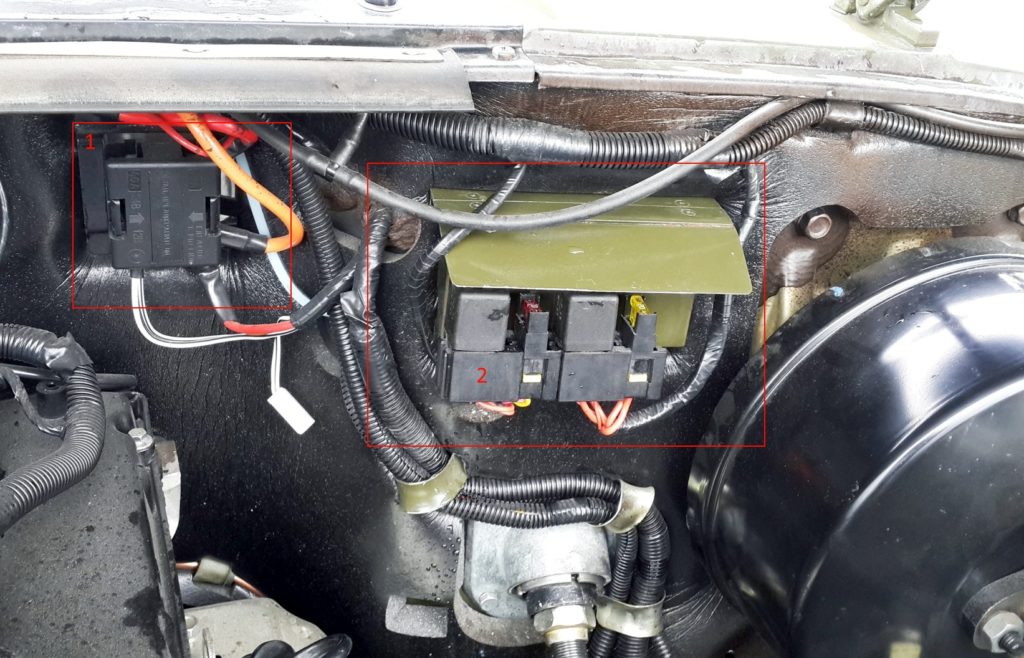

Komora silnika
Lokalizacja
Skrzynka bezpiecznikowa

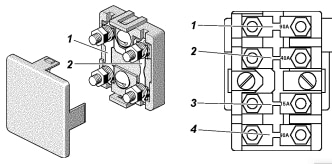

Skrzynka bezpieczników mocy (1) składa się z wkładek bezpiecznikowych dużej mocy. W samochodach UAZ 315143 i UAZ 315148 składa się z 4 wkładek, pozostałe z 2.
Schemat
Oznaczenie
Typ 1
- 40A Oświetlenie zewnętrzne
- 90A Zacisk 30 wyłącznik zapłonu
Typ 2
- 90A Zacisk 30 wyłącznik zapłonu
- 40A Oświetlenie zewnętrzne
- 15A Ogrzewanie filtra paliwa
- Świece żarowe 90/60A
Skrzynka przekaźników
(2) Tutaj znajdują się przekaźniki i bezpieczniki układu sterującego silnikiem i wtrysku paliwa.
Dodatkowe pudełko
Stosowany jest głównie w silnikach Diesla UAZ-315195, 315148.

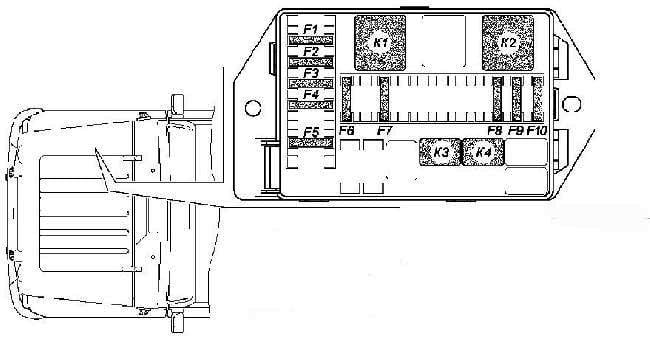

Schemat
Przeznaczenie
| К1 | Przekaźnik rozrusznika |
| K2 | Główny przekaźnik 2 |
| KZ | Główny przekaźnik 1 |
| K4 | Przekaźnik podgrzewacza paliwa |
| F1 | Zasilanie pokładowe 30A |
| F2 | Zasilanie pokładowe 30A |
| F3 | 25A Przekaźnik ogrzewania paliwa |
| F4 | Diagnostyka 5A |
| F5 | 20A Przekaźnik rozrusznika |
| F6 | 10A Czujnik masowego przepływu powietrza |
| F7 | 5A Jednostka sterująca |
| F8 | 15A Przekaźnik główny 1 |
| F9 | 10A Przekaźnik główny 2 |
| F10 | 25A Przekaźnik główny 2 |
To wszystko. A jeśli chcesz pomóc w uzupełnieniu materiału, napisz wszystko w komentarzach.
