Lifan X50 był produkowany w latach 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022. W tym materiale znajdziesz opis bezpieczników i przekaźników Lifan x50 wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Przedział pasażerski

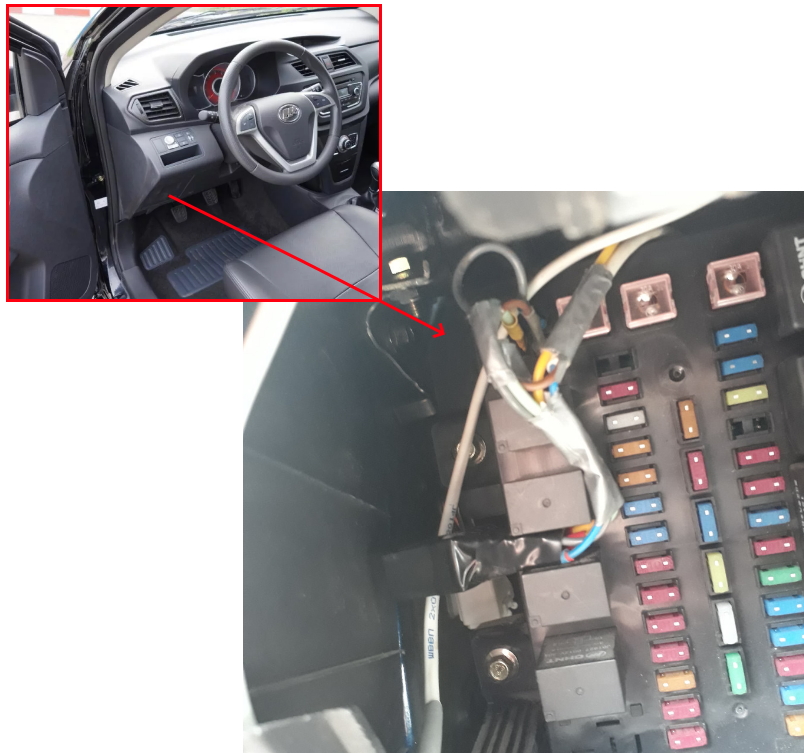

W kabinie pasażerskiej skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej, za osłoną ochronną, po stronie kierowcy.

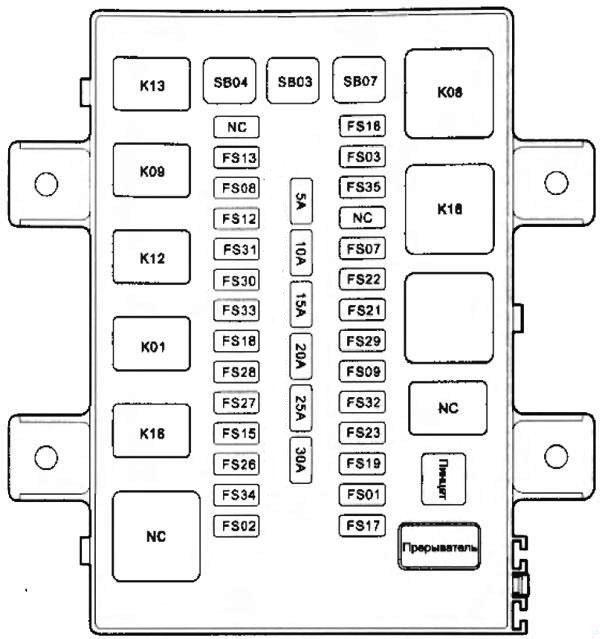

Schemat
Opis
| FS01 | Automatyczna skrzynia biegów 15A: Bezpiecznik immobilizera, centralny zamek |
| Ręczna skrzynia biegów: Bezpiecznik centralnego zamka | |
| FS02 | Automatyczna skrzynia biegów 10A: Generator, immobilizer, bezpiecznik centralnego zamka |
| Ręczna skrzynia biegów: bezpiecznik wtrysku paliwa IG1 (EFI). | |
| FS03 | 15A Bezpiecznik modułu sterującego silnika (ECM). |
| FS07 | Bezpiecznik klimatyzatora 10A |
| FS08 | 25A Bezpiecznik tylnego odszraniacza |
| FS09 | Bezpiecznik okna elektrycznego 30A |
| FS12 | 5A Światła boczne |
| FS13 | 10A Tylne światła przeciwmgielne |
| FS15 | 10A Światło cofania |
| FS16 | 15A Światła stopu |
| FS17 | 5A Lampy wewnętrzne |
| FS18 | 10A Zestawy wskaźników |
| FS19 | 10A Zestawy wskaźników |
| FS21 | Zapalniczka 15A |
| FS22 | 10A System audio |
| FS23 | 15A System audio |
| FS26 | 5A ABS |
| FS27 | Sterownik SRS 10A |
| FS28 | Sterownik EPS 10A |
| FS29 | Elektryczne lusterka zewnętrzne 10A |
| FS30 | 15A Wycieraczka szyby przedniej |
| FS31 | Bezpiecznik klapy 5A |
| FS32 | Bezpiecznik klapy 15A |
| FS33 | 15A Ogrzewanie siedzenia |
| FS34 | Automatyczna skrzynia biegów 10 A: bezpiecznik jednostki sterującej CVT (TCU). |
| FS35 | Automatyczna skrzynia biegów 20 A: bezpiecznik jednostki sterującej CVT (TCU). |
| SB03 | 30A AM1 |
| SB04 | 30A AM2 |
| SB07 | 30A Wentylator nagrzewnicy |
| К01 | Przekaźnik rozrusznika |
| К08 | Przekaźnik wentylatora nagrzewnicy |
| К09 | Przekaźnik odszraniacza tylnego |
| К12 | Przekaźnik świateł postojowych |
| К13 | Przekaźnik tylnych świateł przeciwmgielnych |
| К16 | Automatyczna skrzynia biegów: Przekaźnik świateł cofania |
| К18 | Automatyczna skrzynia biegów: Przekaźnik mocy |
Za działanie zapalniczki odpowiada bezpiecznik nr FS21 dla 15A.
Komora silnika

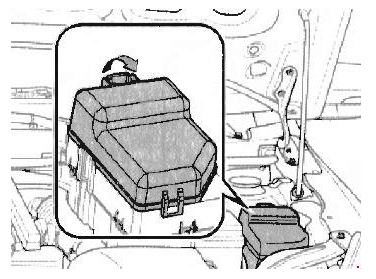

Pod maską, po lewej stronie komory silnika, obok akumulatora, znajduje się główna skrzynka bezpieczników i przekaźników.

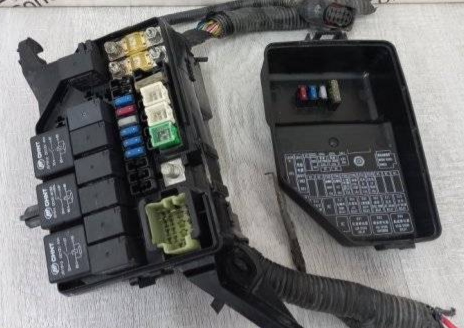

Zdjęcie poglądowe
Sprawdź zadanie za pomocą diagramów na okładce bloków.

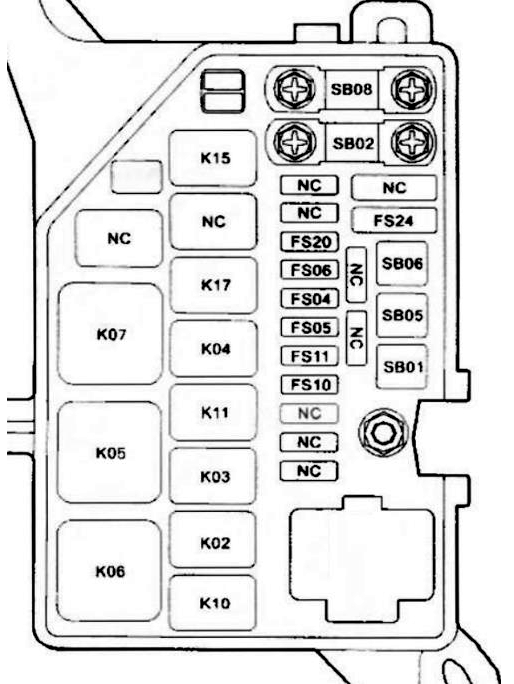

Schemat
Przeznaczenie
| FS04 | 25A Przekaźnik główny |
| FS05 | 15A Pompa paliwa |
| FS06 | 10A Sprężarka klimatyzacji |
| FS10 | Bezpiecznik przekaźnika świateł mijania 15 A |
| FS11 | Bezpiecznik przekaźnika świateł drogowych 15 A |
| FS20 | Bezpiecznik klaksonu 15A |
| FS24 | Sterownik ABS 25A |
| SB01 | 40A ABS |
| SB02 | 60A Obwody zasilania urządzeń |
| SB05 | Bezpiecznik przekaźnika dużej prędkości wentylatora 25 A |
| SB06 | Bezpiecznik przekaźnika niskiej prędkości wentylatora 25 A |
| SB08 | Bezpiecznik ECU EPS 60A |
| К02 | Przekaźnik świateł drogowych |
| К03 | Przekaźnik pompy paliwa |
| К04 | Przekaźnik sprężarki klimatyzacji |
| К05 | Przekaźnik rezystorowy |
| К06 | Przekaźnik dużej prędkości wentylatora |
| К07 | Przekaźnik niskiej prędkości wentylatora |
| K10 | Przekaźnik świateł mijania |
| К11 | Główny przekaźnik |
| К15 | Przekaźnik świateł do jazdy dziennej |
| К17 | Przekaźnik klaksonu |
