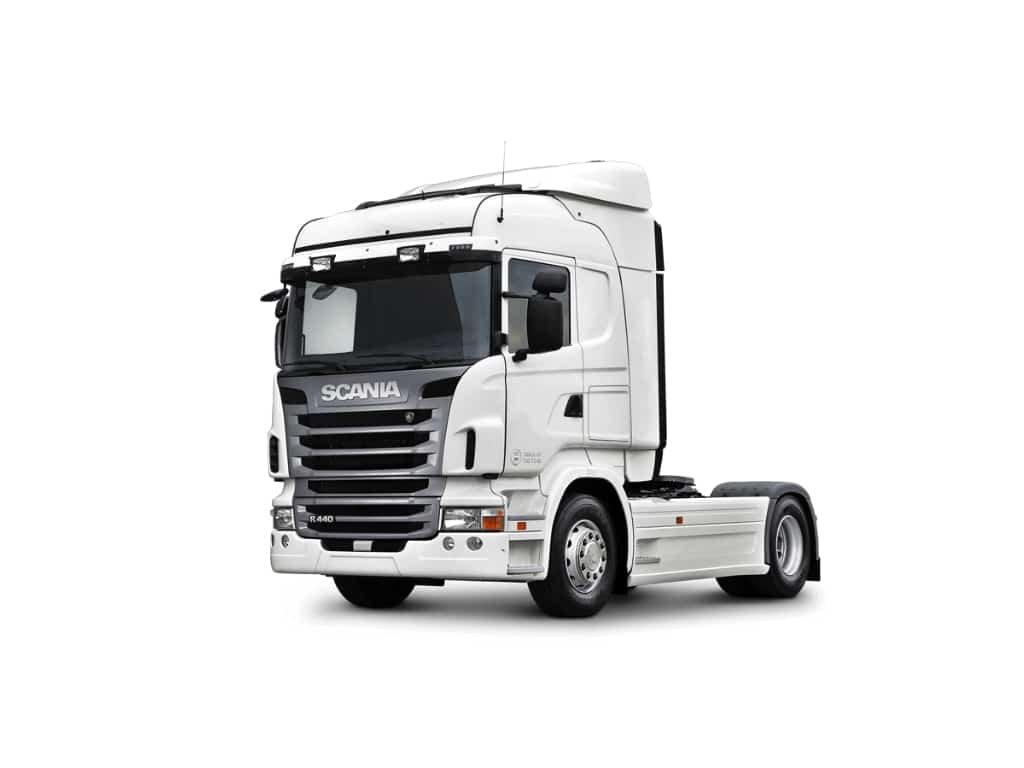

Seria Scania 5/6 , jak wiele nazw grup samochodów ciężarowych, występujących od 2005 roku do chwili obecnej w dwóch generacjach, które zaliczają się do takich serii jak Scania P, G, R, T i wielu innych. W naszym materiale mamy zabezpieczenie bezpieczników i przekaźników Scania serii 5 6 wraz ze schematem skrzynkowym i zdjęciami jego wykonania. Podkreślmy bezpiecznik za zapalniczkę.
Skrzynka bezpieczników i przekaźników

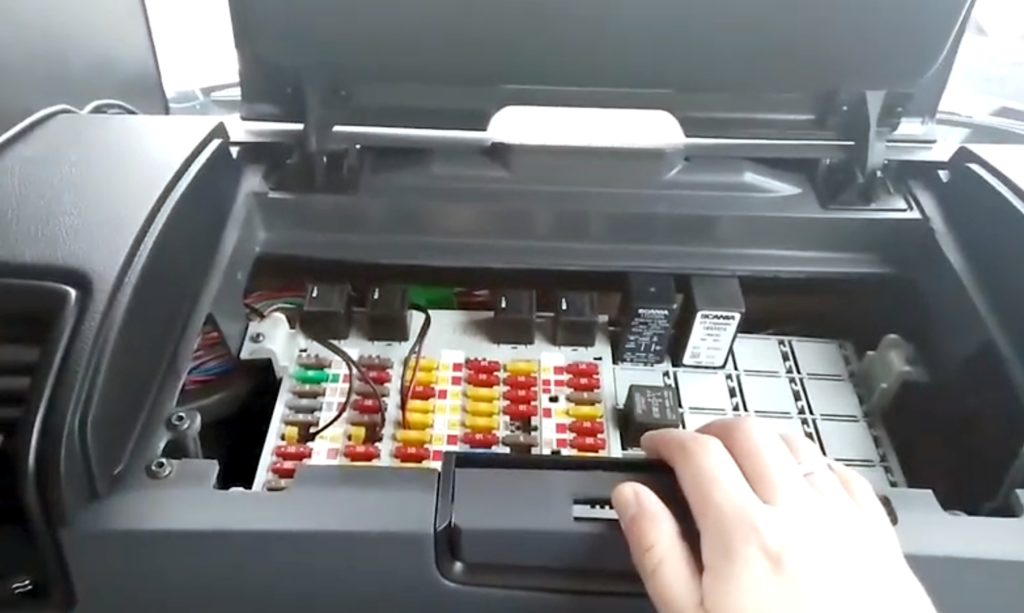

Główne bezpieczniki i przekaźniki znajdują się w desce rozdzielczej po stronie pasażera, za osłoną wyłączników.
Elementy konstrukcyjne, które mogą być stosowane w produkcie. Sprawdź przyporządkowanie względem schematu z tylnymi okładkami.

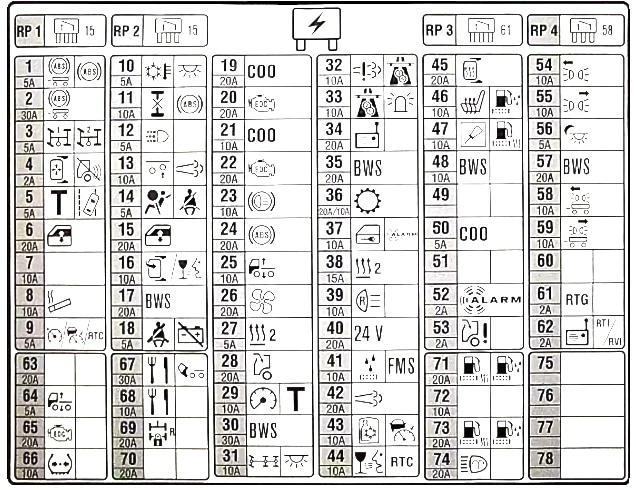

Schemat bezpieczników
Przeznaczenie
| 1 | 5A ECU, przyczepa ABS/EBS |
| 2 | Zawory przyczepy 30A |
| 3 | 5A PT01, PT02, GMS, BWE, ZTE, start-stop |
| 4 | 2A kontrola lusterek, alarmu przy cofaniu |
| 5 | 5A Oświetlenie wnętrza (wyłącznie), ostrzeżenie o opuszczeniu pasa ruchu |
| 6/1 | 20A Lewe okno zasilania |
| 6/2 | 30A Winda do szyb, lewa strona, podwójna kabina |
| 7 | 20A Dodatkowa klimatyzacja, podwójna kabina |
| 8 | Zapalniczka 10A |
| 9 | 5A Tempomat / AICC |
| 10 | 5A ACC/MCC, tachograf |
| 11 | 10A Blokady mechanizmu różnicowego, ABS 6-kanałowy |
| 12 | Światła do jazdy dziennej 5A, dodatkowy włącznik świateł |
| 13 | 10A Mechanizm podnoszenia dodatkowej osi, EEC |
| 14 | 5A Poduszka powietrzna, napinacz pasa bezpieczeństwa |
| 15/1 | 20A Prawe okno elektryczne |
| 15/2 | 30A Winda do szyb, prawa strona, podwójna kabina |
| 16 | Alkomat 10A (alkomat), napięcie z zacisku 15 |
| 17 | 20A Korpus |
| 18 | Przełącznik „masy” akumulatora 5A |
| 19 | Koordynator 20A |
| 20 | 20A Napięcie zasilania, jednostka sterująca EMS |
| 21 | 10A Stacyjka |
| 22 | 20A Napięcie zasilania, jednostka sterująca EMS |
| 23 | Falownik 10A |
| 24 | 20A ABS/EBS |
| 25 | Zasilanie 10A, jednostka sterująca ELC |
| 26 | 20A Wentylator kabinowy |
| 27 | 5A CT |
| 28 | 20A Szyberdach |
| 29 | 10A Tablica przyrządów, tachograf |
| 30 | Korpus 30A |
| 31 | Jednostka sterująca 10A AWD, oświetlenie wewnętrzne |
| 32 | 10A SDP3 (diagnostyka) |
| 33 | 10A Zestaw do przygotowania rejestracji opłaty drogowej (dla Szwajcarii), obrotowa lampa ostrzegawcza |
| 34 | 20A Przetwornica napięcia 24V/12V, gniazdo elektryczne 12V |
| 35 | 20A Instalacja elektryczna dodatkowego wyposażenia |
| 36/1 | 20A OPC |
| 36/2 | 10A Allison |
| 37 | 10A Centralny zamek |
| 38 | 15A Dodatkowa grzałka (ATA, WTA) |
| 39 | 10A Panel włączników świateł cofania |
| 40 | 20A Gniazdo elektryczne 24V |
| 41 | 10A Jednostka sterująca APS, instalacja elektryczna nadwozia |
| 42 | 20A Elektryczny mechanizm przechylania kabiny |
| 43 | Lodówka 10A |
| 44 | Blokada alkoholowa 10A (blokada alkoholowa) |
| 45 | 20A Podgrzewane lusterko wsteczne, podgrzewana przednia szyba |
| 46 | 10A Ogrzewanie siedzenia, wentylator chłodzący olej |
| 47 | 10A Zegar silnika, ogrzewanie filtra paliwa, ogrzewanie filtra ssącego oddzielacza wody |
| 48 | 10A Korpus |
| 49 | 30A OZE, MGU |
| 50 | 5A Żółto-zielony autobus ostrzegawczy |
| 51 | Pompa płynu chłodzącego 30A |
| 52 | 2A Alarm |
| 53 | 2A Ostrzeżenie o otwartym dachu |
| 54 | 10A Lampa obrysowa, lewa strona |
| 55 | 10A Lampa obrysowa, prawa burta |
| 56 | 5A Oświetlenie tła, światła boczne |
| 57 | 20A Korpus |
| 58 | 10A Przyczepa, lewa strona |
| 59 | 10A Przyczepa, prawa strona |
| 60 | 20A Światło robocze |
| 61 | 2A FMS, Nadwozie |
| 62 | 2A Przetwornica napięcia 24V/12V, zdalny immobilizer |
| 63 | 10A Jednostka ostrzegawcza kierowcy, przednia kamera wideo |
| 64 | 5A SMS |
| 65 | 20A Turbosprężarka o zmiennej geometrii |
| 66 | Zasilacz 10A, jednostka sterująca TPM |
| 67 | 30A Moduł kuchenny, system podnoszenia kabiny |
| 68 | Napięcie zasilania telewizora 10A |
| 69 | 20A Blokada osi przyczepy / wentylator chłodzący olej |
| 70 | Radar 10A |
| 71 | 20A Podgrzewacz paliwa, układ chłodnicy paliwa |
| 72 | 10A Elektryczny siłownik przepustnicy |
| 73 | 20A Podgrzewacz paliwa, układ chłodnicy paliwa |
| 74 | 10A Czyszczenie reflektorów |
| 75 | Pompa płynu chłodzącego 30A |
| 76 | Przetwornica DC/DC 5A, akumulator |
| 77 | Zestaw akumulatorów 5A |
| 78 | 15A Pompa płynu chłodzącego, skrzynia biegów |
Za zapalniczkę odpowiada bezpiecznik nr 8, 10A.
Schemat działu przekaźników
Przekaźnik RР1 – RР4 (na górnym schemacie)
Opis przekaźnika
| RP1 | Zasilanie napięciem z zacisku 15 |
| RP2 | Zasilanie napięciem z zacisku 15 |
| RP3 | obsługiwany przez VIS |
| RP4 | Zasilanie z zacisku 58, kontrolowane przez VIS |
| RP5 | Oświetlenie wewnętrzne |
| RP6 | Dodatkowy mechanizm podnoszenia osi |
| RP7 | Stop – sygnały |
| RP8 | Światło cofania |
| RP9 | Blok rezystorów do pojazdów z tempomatem bez przycisków tego układu na kierownicy |
| RP10 | ECU do przygotowania FMS |
| RP11 | ECU do przygotowania FMS |
| RP12 | Przekaźnik AC (kabina załogowa) |
| RP13 | Przełącznik bezpieczeństwa |
| RP18 | Dodatkowy przekaźnik do zasilania z zacisku 15 dla pojazdów typu S |
| RP19 | Przekaźnik elektronicznego układu odchylania kabiny |
| RP20 | Klapa tylna i wyposażenie kuchni |
| RP23 | Dodatkowa latarnia |
| RP24 | Dodatkowa latarnia |
| RP25 | Dodatkowa latarnia |
