Chery Tiggo 7 Pro to 2 generacje Chery Tiggo 7, które zostały wydane w latach 2020, 2021, 2022, 2023, 2024. Ulepszona wersja modelu nosi nazwę Tiggo 7 Plus. W niektórych krajach znany również jako DR Motor DR F35 . W naszym materiale można znaleźć opis bezpieczników i przekaźników Chery Tiggo 7 wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Wykrycie funkcji zabezpieczającej zapalniczki.
Przedział pasażerski

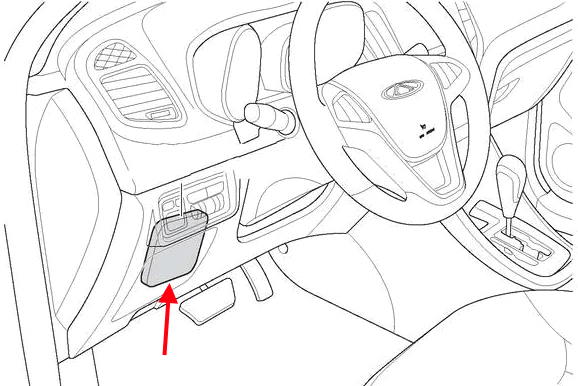

W kabinie pasażerskiej skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej, za plastikową osłoną ochronną.

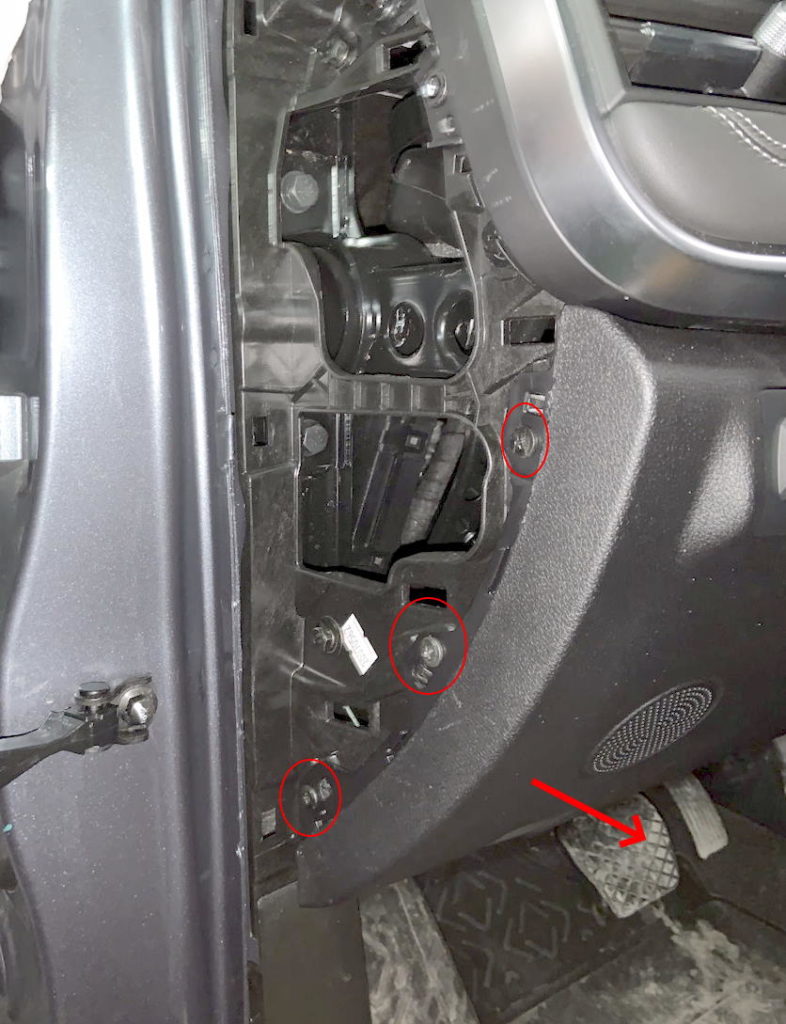

Aby się do niego dostać należy zdjąć uszczelkę drzwi w pobliżu panelu. Następnie zdejmij osłonę z lewego końca tablicy rozdzielczej. Zaczepiamy go o otwór na śrubokręt i zdejmujemy pokrywę. Odkręć 3 śruby za pomocą śrubokręta krzyżakowego. Następnie z prawej strony wyciągamy dużą podkładkę pod kolumnę kierowniczą, a z lewej zdejmujemy ją z zaczepów. Zmontuj w odwrotnej kolejności. Nie zapomnij odłączyć 2 złączy, jedno dla głośnika, drugie dla przycisków.

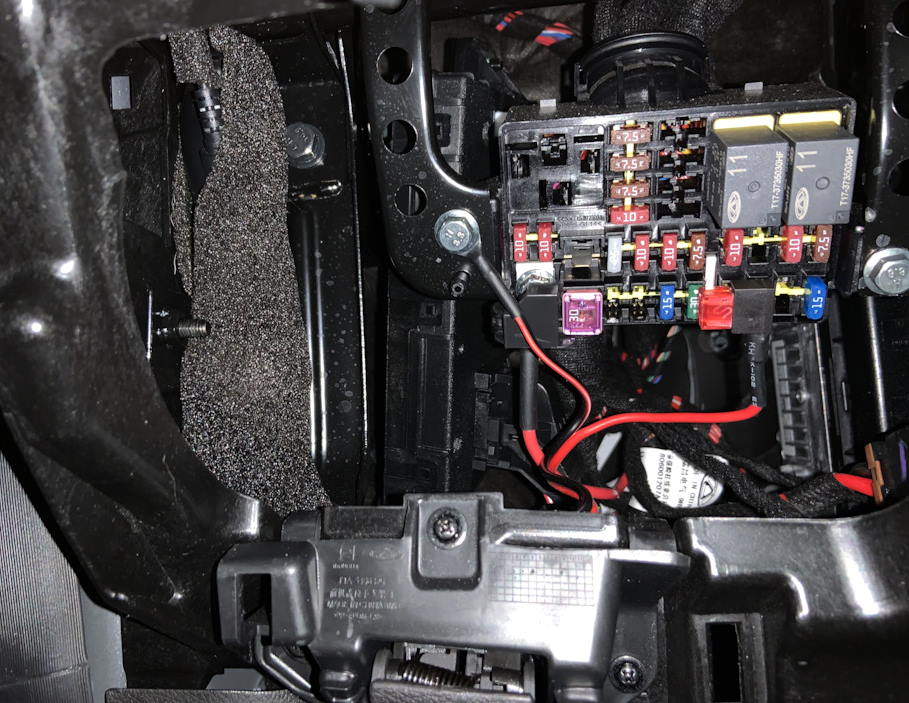

Sam blok będzie wyglądał mniej więcej tak.

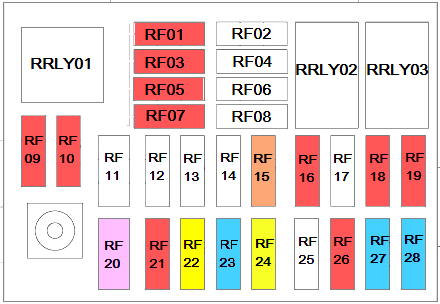

Schemat
Opis
| RF01 | Jednostka komfortu 10A, jednostka sterująca deski rozdzielczej/zestawu wskaźników, immobilizer (BCM i ICM i IMMO) |
| RF02 | rezerwa |
| RF03 | Czujnik kąta skrętu 10A, EPS (EPS i SAM) |
| RF04 | 10A Puste lub niektóre opcje – System widzenia przestrzennego 360°, monitor martwego pola, system multimedialny, radar ostrzegający o bliskości pojazdu (AVM i BSD, MPC i MRR) |
| RF05 | 10A Poduszki powietrzne, jednostka sterująca systemu (AIR BAG) |
| RF06 | rezerwa |
| RF07 | 10A Panel sterowania klimatyzacją, panel sterowania jednostki głównej, przełącznik regulacji mocy reflektorów, przełącznik sterowania ESP (PATRZ UWAGA) |
| RF08 | rezerwa |
| RF09 | 10A Radio, jednostka sterująca jednostki głównej, panel sterowania klimatyzacją i ogrzewaniem (RADIO, AC i T-BOX) |
| RF10 | Jednostka sterująca na panelu przednim, czujnik deszczu (ICM i czujnik deszczu) |
| RF11 | rezerwa |
| RF12 | rezerwa |
| RF13 | rezerwa |
| RF14 | rezerwa |
| RF15 | 7,5A Szyberdach, Regulacja głośności, Podświetlenie klawiszy, Moduł monitora, Cewka przekaźnika ogrzewania (DIAGNOZA i VTM i KEYIN i EPB SW) |
| RF16 | Ładowarka USB 10A, port USB (USB POWER) |
| RF17 | rezerwa |
| RF18 | 10A Podgrzewane lusterka boczne z elektryczną regulacją (lewe i prawe), Informacja zwrotna o działaniu podgrzewanej/ogrzewanej szyby tylnej (POGRZEWANIE LUSTER) |
| RF19 | 10A System bezkluczykowego otwierania i uruchamiania PEPS, system napędu na 4 koła, ECU i system start-stop DC-DC (ISS) (PEPS&DC(ISS)) |
| RF20 | 30A Regulacja siedzenia, elektryczna (SEAT ADJ) |
| RF21 | 10A obwód AM2 przy uruchomieniu silnika (w pojazdach bez systemu dostępu bezkluczykowego PEPS) (IGN SW2) |
| RF22 | 20A Pusty lub pozycja zapłonu 1 (IGN SW1) |
| RF23 | rezerwa |
| RF24 | 30A Ogrzewanie tylnej szyby, przekaźnik 03 (ODMRAŻANIE) |
| RF25 | rezerwa |
| RF26 | 10A Jednostka główna bloku sterującego, elektryczna regulacja lusterek, moduł BCM, (RADIO, BCM i MIRROR ADJ) |
| RF27 | Zapalniczka 15A (ŚWIATŁO CYGAROWE) |
| RF28 | Lampa cofania 15A |
| Przekaźnik | |
| RRLY 01 | rezerwa |
| RRLY 02 | Lampa cofania dla ISS (Lampa cofania dla ISS) |
| RRLY 03 | Przekaźnik ogrzewania tylnej szyby (ODMRAŻANIE) |
Za zapalniczkę odpowiada bezpiecznik od 27 do 15A.
Komora silnika
Pod maską główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie obok akumulatora i jest przykryta pokrywą ochronną.

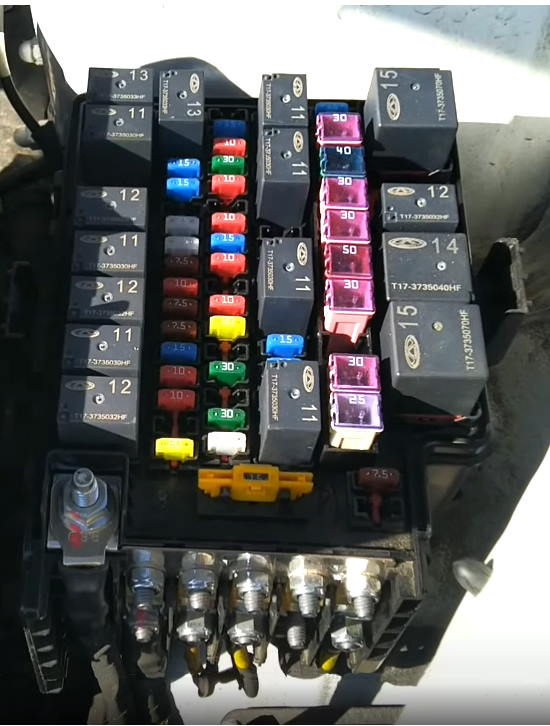

Zdjęcie poglądowe
Sprawdź przeznaczenie elementów za pomocą swoich diagramów na okładce klocków.

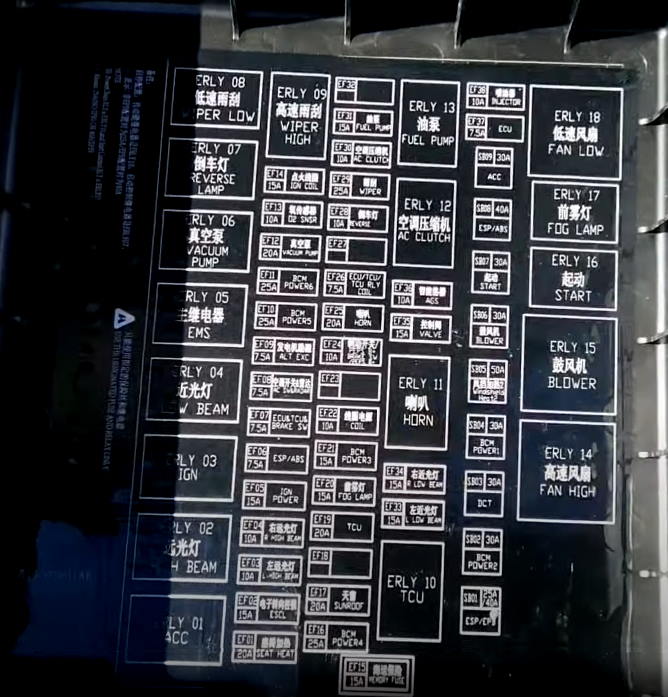

Schemat z pokrywy pudełka

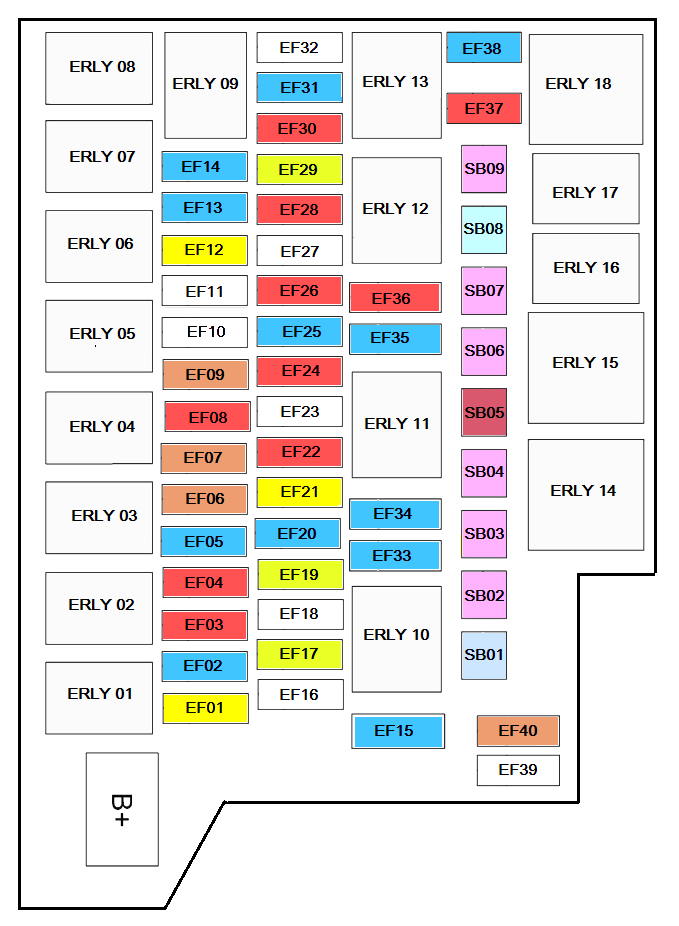

Schemat
Przeznaczenie
| EF01 | 20A Podgrzewane/podgrzewane siedzenia (SEAT HEAT) |
| EF02 | Elektroniczna blokada kolumny kierownicy 15A (ESCL) |
| EF03 | 10A Światło drogowe – lewy reflektor, zasilanie (L DROGOWE) |
| EF04 | 10A Światło drogowe – prawy reflektor, zasilanie (R DROGOWE) |
| EF05 | Moc zapłonu 15A IGN1 (MOC IGN) |
| EF06 | Dynamiczna kontrola stabilności 7,5 A i układ hamulcowy ABS (ESP/ABS) |
| EF07 | ECU 7,5 A, jednostka sterująca skrzyni biegów, włącznik świateł hamowania i stęż. wyłączony bieg wsteczny (ECU i TCU i SW hamulca) |
| EF08 | Przełącznik ciśnieniowy przewodu sprężarki klimatyzacji 10 A i moduł sterujący asystenta parkowania (przełącznik AC i radar) |
| EF09 | Uzwojenie pola generatora 7,5 A (ALT EXC) |
| EF10 | Jednostka komfortu 25A BCM – moc 5 (BCM POWER5) |
| EF11 | Jednostka komfortowa 25A BCM – moc 6 (BCM POWER6) |
| EF12 | 20A Włączony Przekaźnik 16 – przekaźnik pompy próżniowej (POMPA PRÓŻNIOWA) |
| EF13 | 15A Podgrzewane czujniki tlenu, przednie i tylne (O2 SNSR) |
| EF14 | 15A Cewka zapłonowa (CEWKA IGN) |
| EF15 | Bezpiecznik pamięci 15A |
| EF16 | 25A Jednostka komfortowa BCM – Moc 4 (Moc 4) |
| EF17 | 30A Szyberdach (SZYBRY DACH) |
| EF18 | 25A BCM – moc 5 (moc 5) |
| EF19 | 10A Na przekaźniku 10 – przekaźnik sterujący skrzynią biegów, moduł TCU (TCU) |
| EF20 | 15A Światła przeciwmgielne (ptf), przekaźnik 17 (lampa przeciwmgielna) |
| EF21 | 20A Jednostka komfortowa BCM – Moc 3 (Moc 3) |
| EF22 | 10A na przekaźniku 11 – klakson, przekaźnik 04 – światła mijania, przekaźnik 02 – światła drogowe, przekaźnik 05 – system zarządzania silnikiem EMS (CEWKA) |
| EF23 | 25A Jednostka komfortowa BCM – Moc 6 (Moc 6) |
| EF24 | Światła stopu 10A |
| EF25 | Sygnał 15A (sygnał dźwiękowy, klakson) (Klakson) |
| EF26 | 7,5/10A Jednostka sterująca silnika ECU i jednostka sterująca skrzyni biegów TCU (ECU/TCU) |
| EF27 | Pralka |
| EF28 | 10A Światła cofania, przekaźnik 07 (WSTECZ) |
| EF29 | 30A Wycieraczki i spryskiwacz (na przekaźniku 08 – wycieraczka o niskiej prędkości i przekaźniku 09 – wycieraczka o dużej prędkości) (WIPER) |
| EF30 | 10A Przekaźnik sprzęgła sprężarki klimatyzacji 12 (sprzęgło AC) |
| EF31 | 15A Pompa paliwa (pompa paliwa) (POMPA PALIWA) |
| EF32 | Zapasowa skrzynka bezpieczników |
| EF33 | 15A Światła mijania – lewy reflektor (L MIEJSCE) |
| EF34 | 15A Światła mijania – prawy reflektor (R MIEJSCA) |
| EF35 | 15A Termostat elektryczny, układ sterowania zaworem VVT, zawór EGR, zawór pochłaniacza oparów paliwa (ZAWÓR) |
| EF36 | 10A Adaptacyjny system sterowania skrzynią biegów (niektóre modele) (AGS) |
| EF37 | 7,5/10A ECU – Elektroniczna jednostka sterująca silnika (ECU) |
| EF38 | 15A Cylinder 1, 2, 3, 4 wtryskiwacze (WTRYSKIWACZ) |
| EF39 | Pusty |
| EF40 | 7,5A Wentylator pieca klimatyzacyjnego, przekaźnik 15 (Cewka BLOWER RLY) |
| SB01 | Dynamiczna kontrola stabilności 25/40A i układ hamulcowy ABS (ESP/ABS) |
| SB02 | Jednostka komfortu 30A BCM – zasilanie 2 (BCM Power2) |
| SB03 | Automatyczna skrzynia biegów 30A (DCT) |
| SB04 | Jednostka komfortu 30A BCM – zasilanie 1 (BCM Power1) |
| SB05 | 50A Ogrzewana szyba przednia/szyba przednia (Ogrzewanie szyby przedniej2) |
| SB06 | 30A Wentylator pieca, nagrzewnica wewnętrzna i klimatyzator, na przekaźniku 15 (DMUCHAWA) |
| SB07 | Rozrusznik 30A (START) |
| SB08 | Dynamiczna kontrola stabilności 40A i układ hamulcowy ABS (ESP/ABS) |
| SB09 | Akcesoria 30A (ACC) |
| Przekaźnik | |
| ERLY 01 | Akcesoria (ACC) |
| ERLY 02 | Przekaźnik świateł drogowych (WIĄZKA DROGA) |
| ERLY 03 | Zapłon (IGN) |
| ERLY 04 | Przekaźnik świateł mijania (Światła mijania) |
| ERLY 05 | System zarządzania silnikiem (EMS) |
| ERLY 06 | Pompa próżniowa (POMPA PRÓŻNIOWA) |
| ERLY 07 | Światła cofania (LAMPA COFANIA) |
| ERLY 08 | Wycieraczki o niskiej prędkości (wycieraczka) (WIPER LOW) |
| ERLY 09 | Wycieraczki o dużej prędkości (wycieraczka) (WIPER HIGH) |
| ERLY 10 | Przekaźnik modułu sterującego skrzyni biegów (TCU). |
| ERLY 11 | Sygnał (RÓG) |
| ERLY 12 | Sprzęgło elektromagnetyczne sprężarki klimatyzacji (sprzęgło AC) |
| ERLY 13 | Przekaźnik pompy paliwa (pompa paliwa) (POMPA PALIWA) |
| ERLY 14 | Chłodnica o dużej prędkości wentylatora (układ chłodzenia silnika) (FAN HIGH) |
| ERLY 15 | Piec/wentylator nagrzewnicy (DMUCHAWA) |
| ERLY 16 | Rozrusznik (START) |
| ERLY 17 | Światła przeciwmgielne (PTF) (lampa przeciwmgielna) |
| ERLY 18 | Chłodnica o niskiej prędkości wentylatora (układ chłodzenia silnika) (FAN LOW) |
Zespół bezpieczników dużej mocy zamontowany jest w dolnej części urządzenia.

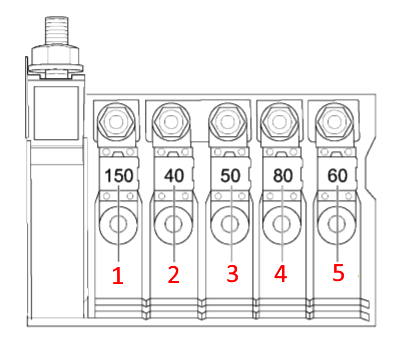

Schemat
Oznaczenie
- 150A – Generator
- 40A – Niskoobrotowy wentylator chłodnicy (układ chłodzenia silnika)
- 50A – Wysokoobrotowy wentylator chłodnicy (układ chłodzenia silnika)
- 80A – Elektryczne wspomaganie kierownicy EUR (EPS)
- 60A – Skrzynka bezpieczników w kabinie
Znalazłeś błąd lub masz coś do dodania – napisz w komentarzach.
