Tesla Model S do pięciodrzwiowego samochodu elektrycznego przez amerykańską firmę Tesla, który jest stosowany na zasadach zdrowotnych z Teslą Model X. Te modele mają obwody elektryczne. W tym artykule przedstawiono opis bezpieczników i przekaźników Tesli Model C/X wraz ze schematami skrzynek bezpiecznikowych oraz ich lokalizacją dla modeli niezawodnych w latach 2012, 2013, 2014, 2015, 2016.
Nie ma jednego ogólnego opisu bezpieczników i przekaźników dla wszystkich modeli Tesli Model C i Tesla Model X, przedstawiamy jedynie najczęstszą opcję. Przeznaczenie bezpieczników i przekaźników może wystąpić od zadziałania i zależy od roku produkcji, dostarczenia oraz zasilania samochodu. Sprawdź informacje w dokumentacji.
Schematy są szkodliwe lub nie ten rok wydania? Przestudiuj ten post .

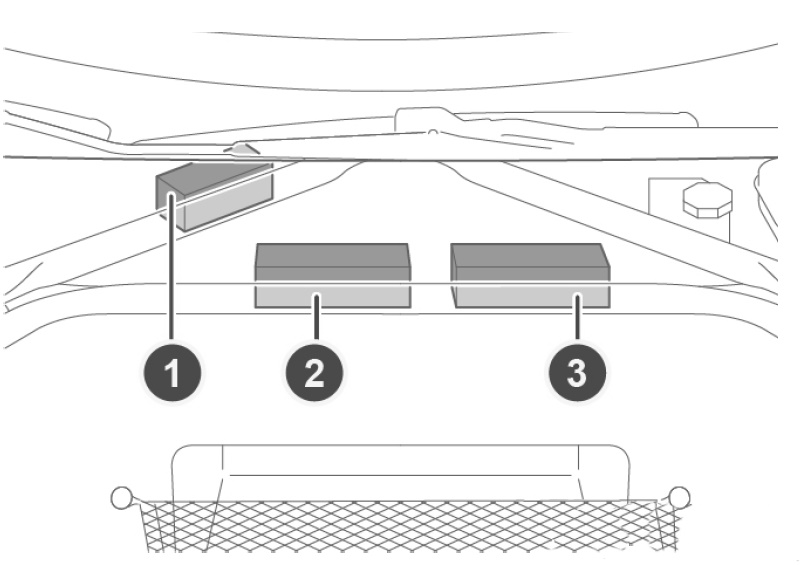

Przed wystąpieniem maski znajduje się 3 główne gniazdo z bezpiecznikami i przekaźnikami.
Rysunek poglądowy

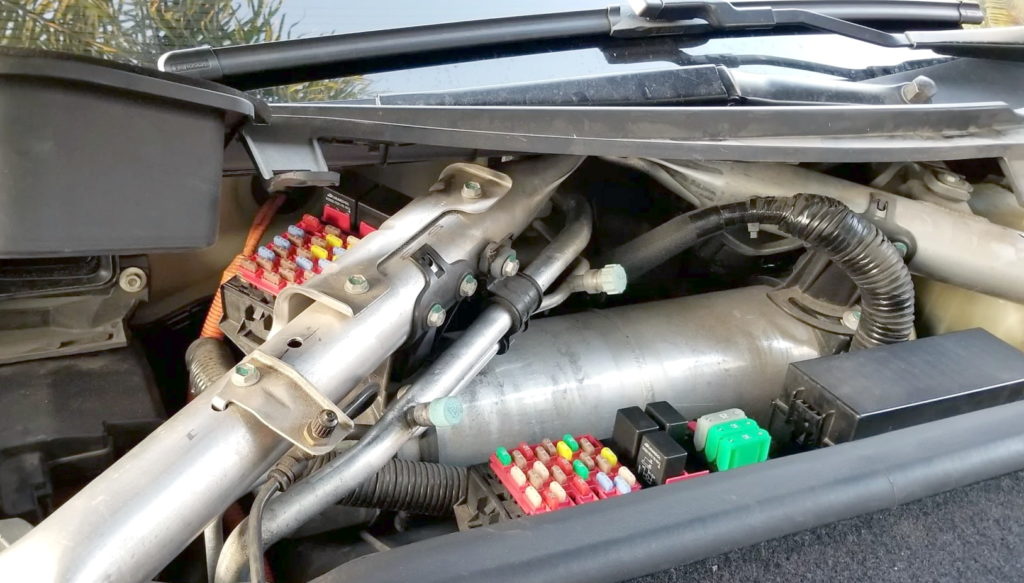

Zdjęcie poglądowe

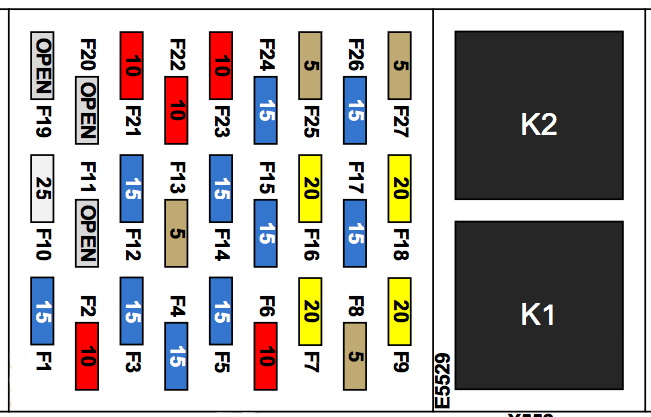

Ramka 1
Typ 1
Schemat
Opis
| F1 | Park Wycieraczka |
| F2 | Poziomowanie reflektorów, oświetlenie Vanity |
| F3 | Seat Fleater, drugi rząd po prawej |
| F4 | Siedzenie Fleater, drugi rząd ręczny |
| F5 | Seat Fleater, pierwszy rząd po prawej |
| F6 | nieużywany |
| F7 | Elektroniczny hamulec postojowy, niebezpieczny |
| F8 | Moduł sterujący |
| F9 | Podstawowy system audio |
| F10 | Panoramiczne szyberdach |
| F11 | nieużywany |
| F12 | Seat Fleater, drugi rząd po lewej stronie |
| F13 | Funkcje kabiny FIVAC |
| F14 | Seat Fleater, pierwszy rząd po lewej stronie |
| F15 | nieużywany |
| F 16 | Elektroniczny hamulec postojowy, główny |
| F17 | Pompa płynu chłodzącego 2 |
| F18 | Wysokiej klasy wzmacniacz audio |
| F19 | nieużywany |
| F20 | nieużywany |
| F21 | Asystent parkowania |
| F22 | Sterowanie systemem termicznym |
| F23 | nieużywany |
| F24 | Pompa płynu chłodzącego 3 |
| F25 | Falownik napędowy |
| F26 | Pompa płynu chłodzącego 1 |
| F27 | Moduł kontroli ograniczeń |
| K1 | Przełącznik zasilania ACC |
| K2 | Przełącznik zasilania FIVAC |

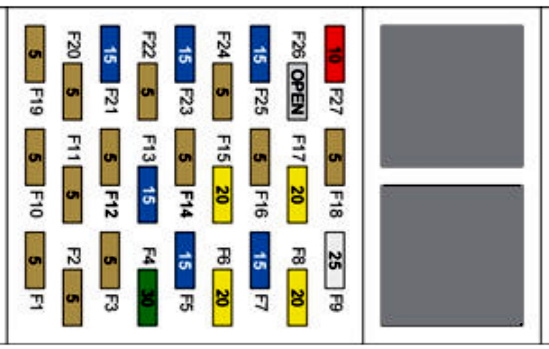

Typ 2
Schemat
Przeznaczenie
| F1 | 5A Czujnik akcesoriów, radio, koncentrator USB |
| F2 | 5A System regulacji zasięgu reflektorów (tylko dla pojazdów z zawieszeniem sprężynowym UE/Chiny) |
| F3 | 5A Światła mijania, lusterko wsteczne |
| F4 | 30A Ogrzewanie tylnych siedzeń (opcja w zimne dni) |
| F5 | 15A Ogrzewanie siedzenia (fotel kierowcy) |
| F6 | 20A Podstawowy wzmacniacz audio |
| F7 | 15A Ogrzewanie siedzenia (przednie siedzenie pasażera) |
| F8 | Wzmacniacz audio klasy premium 20A |
| F9 | 25A Szyberdach |
| F10 | 5A Urządzenia zabezpieczające |
| F11 | Przełączniki na kierownicy 5A |
| F12 | 5A Tryb jazdy i czujnik odchylenia (stabilizacja/kontrola trakcji) |
| F13 | 15A Wycieraczka |
| F14 | Falownik napędowy 5A |
| F15 | 20A Elektryczny hamulec postojowy |
| F 16 | 5A Czujniki parkowania/martwego pola |
| F17 | 20A Elektryczny hamulec postojowy |
| F18 | 5A Nieużywany |
| F19 | 5A samochodowy czujnik HVAC |
| F20 | 5A Logika ogrzewania wnętrza |
| F21 | 15A Pompa płynu chłodzącego akumulator 1 |
| F22 | 5A Siłowniki wlotowe |
| F23 | 15A Pompa płynu chłodzącego zespół napędowy |
| F24 | 5A Klimatyzacja wewnętrzna |
| F25 | 15A Pompa płynu chłodzącego akumulator 2 |
| F26 | Nieużywany |
| F27 | 10A Kontroler temperatury |

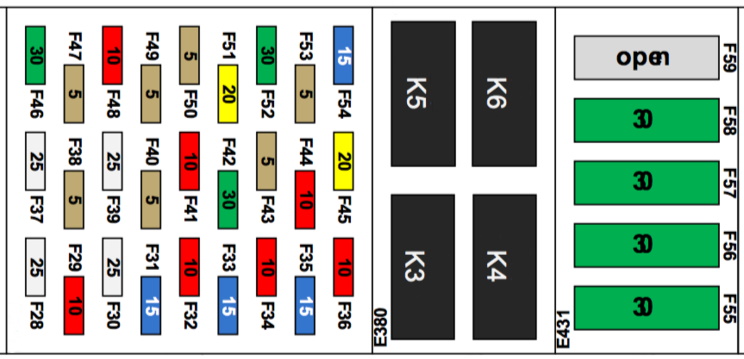

Ramka 2
Schemat
Oznaczenie
| 28 | 25A Silnik podnoszenia szyby (prawy tył) |
| 29 | Moc stycznika 10A |
| 30 | 25A Silnik podnoszenia szyby (prawy przód) |
| 31 | Nieużywany |
| 32 | 10A Sterowanie drzwiami (prawa strona) |
| 33 | Nieużywany |
| 34 | 30A Ogrzewanie tylnych środkowych siedzeń, odmrażanie spryskiwaczy/wycieraczek (opcja w niskich temperaturach) |
| 35 | Gniazdo 15A 12V |
| 36 | 10A Zawieszenie pneumatyczne |
| 37 | Silnik podnoszenia szyby 25 A (lewy tył) |
| 38 | 10A Pamięć fotela kierowcy |
| 39 | Silnik podnoszenia szyby 25 A (lewy przód) |
| 40 | 10A Klamki tylnych drzwi |
| 41 | 10A Sterowanie drzwiami (lewa strona) |
| 42 | Zasilanie tylnej klapy 30A |
| 43 | 10A Czujnik mocy, wyłącznik hamulca |
| 44 | Ładowarka 10A (port ładowania) |
| 45 | Wejście pasywne 20A (rogi) |
| 46 | 30A Elementy sterujące nadwozia (grupa 2) |
| 47 | 10A Oświetlenie schowka podręcznego, OBD-II |
| 48 | 10A Elementy sterujące nadwozia (grupa 1) |
| 49 | Deska rozdzielcza 10A |
| 50 | 10A Syrena, czujnik wtargnięcia/przechyłu (tylko Europa) |
| 51 | 20A Ekran dotykowy |
| 52 | 30A Ogrzewana tylna szyba |
| 53 | System zarządzania baterią 10A |
| 54 | Odladzacz wycieraczek 15A |
| 55 | 30A Lewy przedni fotel sterowany elektrycznie |
| 56 | 30A Prawy przedni fotel elektrycznie sterowany |
| 57 | 30A Wentylator kabinowy |
| 58 | Gniazdo 30 A 12 V/zasilanie kamery przedniej |
| 59 | Moc 30A HVAC2 |
| K3 | Przełącznik gniazdka 12V |
| K4 | Wycieraczka odladzająca |
| K5 | Tylna kratka odszraniająca |
| k6 | – |

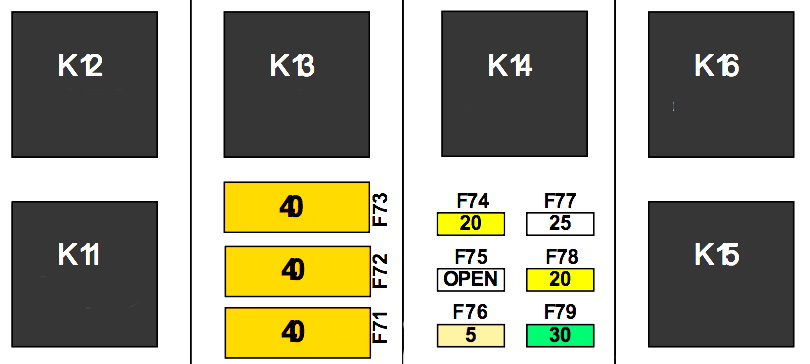

Ramka 3
Schemat
Opis
| 71 | Wentylator skraplacza 40A (lewy) |
| 72 | Wentylator skraplacza 40A (prawy) |
| 73 | Pompa próżniowa 40A |
| 74 | 20A 2015: Szyna napędowa 12 V (kabina) |
| 2016: Klucz włączony | |
| 75 | Przednia jednostka napędowa 10A |
| 76 | 10A Wyczucie zapłonu |
| 77 | 25A Kontrola stabilności |
| 78 | Reflektory 20A (światła drogowe i mijania) |
| 79 | Światło 30A (zewnętrzne i wewnętrzne) |
| k11 | Kompresor zawieszenia pneumatycznego |
| K12 | Pompa próżniowa |
| k13 | Funkcja szybkiej wycieraczki |
| k14 | Funkcja parkowania wycieraczek |
| k15 | Moc wentylatora skraplacza |
| k16 | Zasilanie przełączane napędu |

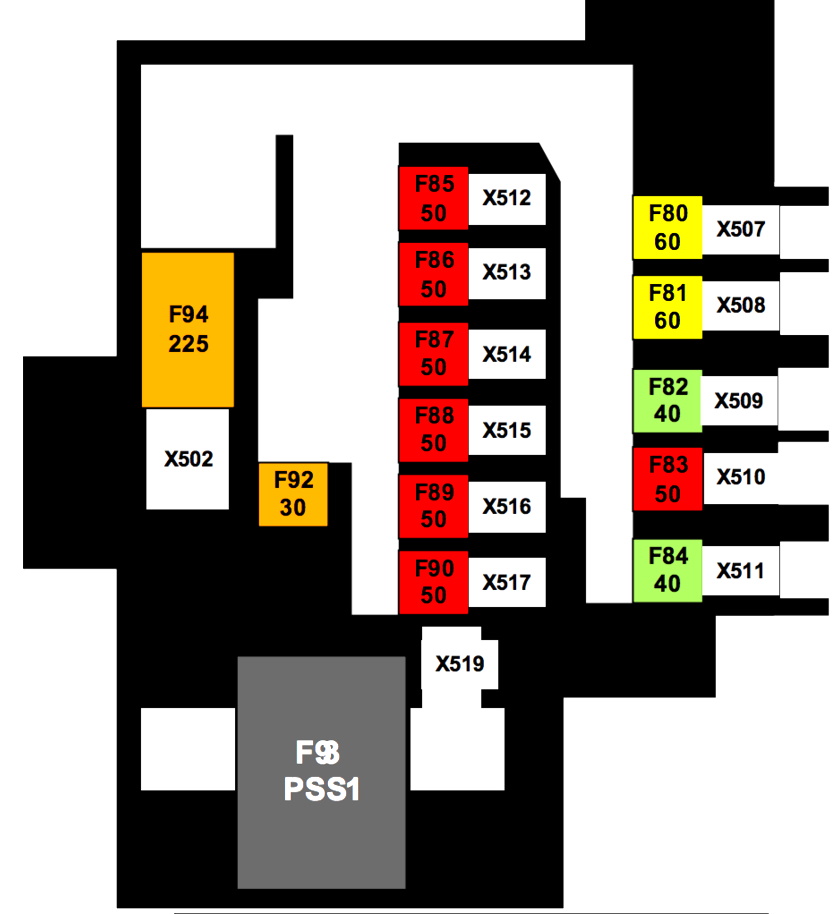

Ramka 4

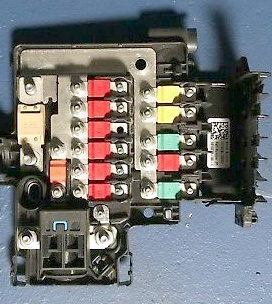

W niektórych modelach obok tych skrzynek można zamontować także skrzynkę bezpiecznikową mocy wykonaną w formie bezpieczników dużej mocy.

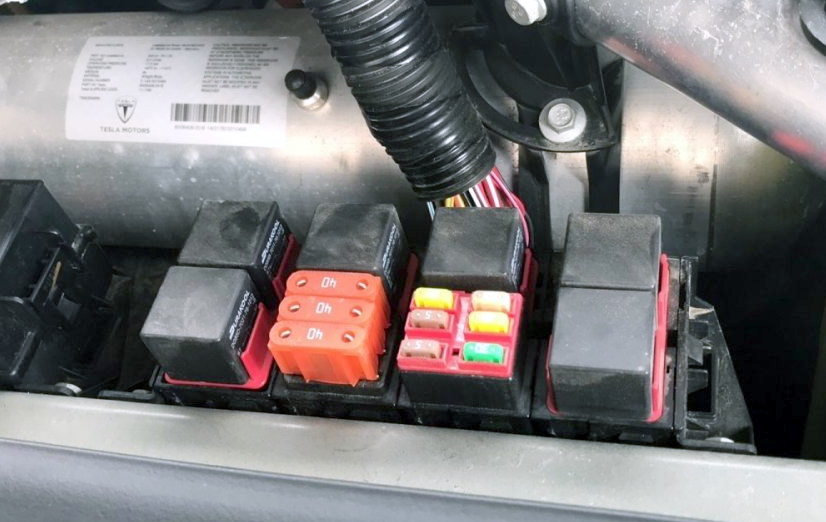

Zdjęcie
Schemat
Przeznaczenie
| F80 | Skraplacz układu wspomagania kierownicy |
| F81 | Wentylatory Master Fuse Air |
| F82 | Kompresor zawieszenia |
| F83 | Skocz po wpisie |
| F84 | Silnik ABS |
| F85 | Główny bezpiecznik zasilania 12 V |
| F86 | Bezpiecznik główny magistrali ACC 12 V |
| F87 | Stała Grupa Mocy 1 |
| F88 | Stała Grupa Energetyczna 2 |
| F89 | Stała Grupa Energetyczna 3 |
| F90 | Bezpiecznik główny magistrali HVAC 12 V |
| F91 | – |
| F92 | Moc stycznika |
| F93 | BDS: Odcięcie zasilania stycznika |
| F94 | Bezpiecznik główny Batterv-DCDC |

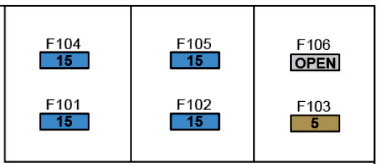

Jeżeli Twój pojazd jest wyposażony w opcję pracy w niskiej temperaturze, podłączenie bezpieczników jest zainstalowane w kabinie, pod panelem wyłącznikowym po stronie głównej.
Schemat
Oznaczenie
| F101 | 15A Ogrzewanie lewego tylnego wyeliminowania |
| F102 | 15A Ogrzewanie prawego tylnego wyeliminowania |
| F103 | 5A Sterowanie ogrzewaniem środkowego tylnego eliminacji |
| F104 | 15A Ogrzewanie środkowego tylnego eliminacji |
| F105 | 15A Odmrażacz wycieraczek |
| F106 | Nieużywany |
