Tesla Model S to pięciodrzwiowy samochód elektryczny wyprodukowany przez amerykańską firmę Tesla, który produkowany był na wspólnej bazie z Teslą Model X. Dlatego modele te mają podobne obwody elektryczne. W tej publikacji znajdziesz opis bezpieczników i przekaźników Tesli Model C/X wraz ze schematami skrzynkowymi oraz ich lokalizacją dla modeli po liftingu wyprodukowanych w latach 2016, 2017, 2018, 2019, 2020 (lifting).
Nie ma jednego ogólnego opisu bezpieczników i przekaźników dla wszystkich modeli Tesli Model C i Tesla Model X, przedstawimy jedynie najczęstszą opcję. Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, regionu dostawy oraz poziomu wyposażenia samochodu. Sprawdź informacje w instrukcji obsługi.
Schematy są szkodliwe lub nie ten rok wydania? Przestudiuj dziesięć postów .
Komora silnika

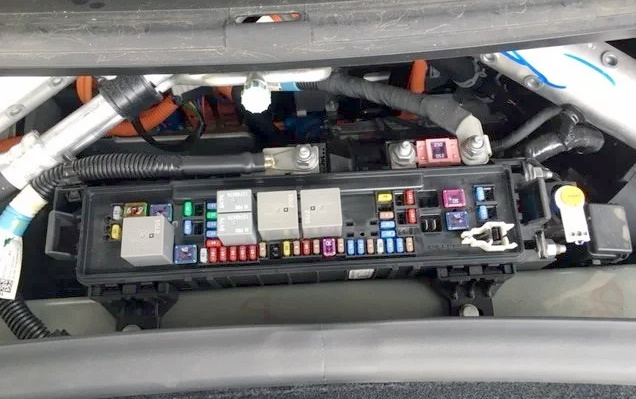

Główna skrzynka bezpieczników i przekaźników znajduje się z tyłu pod maską.
Aby uzyskać dostęp, zdejmij pokrywę ochronną. Samo pudełko będzie wyglądać mniej więcej tak.

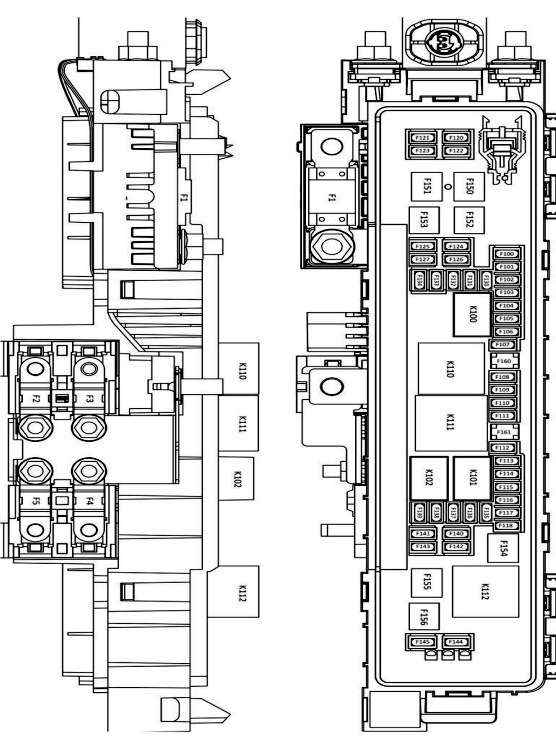

Schemat
Opis
| F1 | Wejście DCDC 250A |
| F2 | Wspomaganie kierownicy 60A |
| F3 | Nieużywany |
| F4 | 125A Zasilanie kabiny |
| F100 | 5A Moduł syreny i sygnalizacji włamania |
| F101 | Kamera cofania 15A wspomagana przez kierowcę |
| F102 | Nieużywany |
| F103 | Zawory ABS 25A |
| F104 | Czujnik baterii |
| F105 | Nieużywany |
| F106 | Nieużywany |
| F107 | Falownik 5A, tył |
| F108 | 5A Wykrywanie szyny napędowej |
| F109 | 10A Asystent parkowania |
| F110 | Moduł kontroli ograniczeń 5A |
| F111 | Nieużywany |
| F112 | Systemy komfortu w kabinie 5A |
| F113 | Nagrzewnica powietrza w kabinie 10A |
| F114 | Kontroler termiczny 10A, wejścia, podgrzewacz akumulatora |
| F115 | Nieużywany |
| F116 | 10A Elementy sterujące nadwozia, grupa 1 |
| F117 | Elementy sterujące/zawory zawieszenia pneumatycznego 10A |
| F118 | Nieużywany |
| F120 | Nieużywany |
| F121 | Nieużywany |
| F122 | 15A Pompa płynu chłodzącego 3 |
| F123 | 15A Pompa płynu chłodzącego 2 |
| F124 | 10A Odladzanie wycieraczek przedniej szyby |
| F125 | Moc stycznika 10A |
| F126 | Nieużywany |
| F127 | Nieużywany |
| F130 | Radar przedni wspomagany przez kierowcę 15A |
| F131 | Nieużywany |
| F132 | Falownik 5A, przód |
| F133 | Nieużywany |
| F134 | Nieużywany |
| F135 | 10A Odmgławianie kamery przedniej wspomaganej przez kierowcę |
| F136 | 15A Pompa płynu chłodzącego 4 |
| F137 | 15A Pompa płynu chłodzącego 1 |
| F138 | 30A Tylna siatka odszraniająca |
| F139 | Nieużywany |
| F140 | Nieużywany |
| F141 | Nieużywany |
| F142 | 15A Urządzenia zabezpieczające i klaksony |
| F143 | 30A Elementy sterujące nadwozia, grupa 2 |
| F144 | Reflektory 20A |
| F145 | 25A Oświetlenie zewnętrzne |
| F150 | Wentylator skraplacza 40A, lewy |
| F151 | Silnik pompy ABS 50A |
| F152 | Nieużywany |
| F153 | Nieużywany |
| F154 | Sprężarka zawieszenia pneumatycznego 40A |
| F155 | Wentylator skraplacza 40 A, prawy |
| F156 | 40A iBoost (wspomaganie hamowania) |
| F160 | Dmuchawa kabinowa 30A |
| F161 | Nieużywany |
| Przekaźnik | |
| K100 | Nieużywany |
| K101 | Grupa szyn HVAC 1 |
| K102 | Tylna kratka odszraniająca |
| K110 | Szyna napędowa |
| K111 | Szyna HVAC |
| K112 | Kontroler zawieszenia pneumatycznego |
Przedział pasażerski

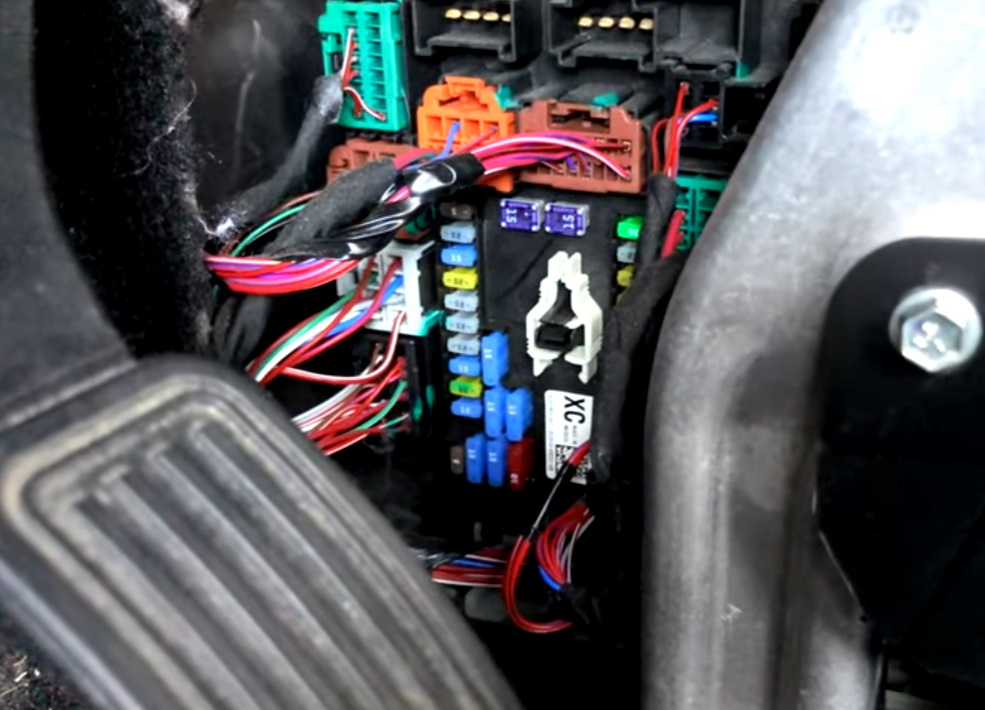

W Tesli Model X skrzynka bezpieczników znajduje się pod panelem po stronie kierowcy, za osłoną ochronną.

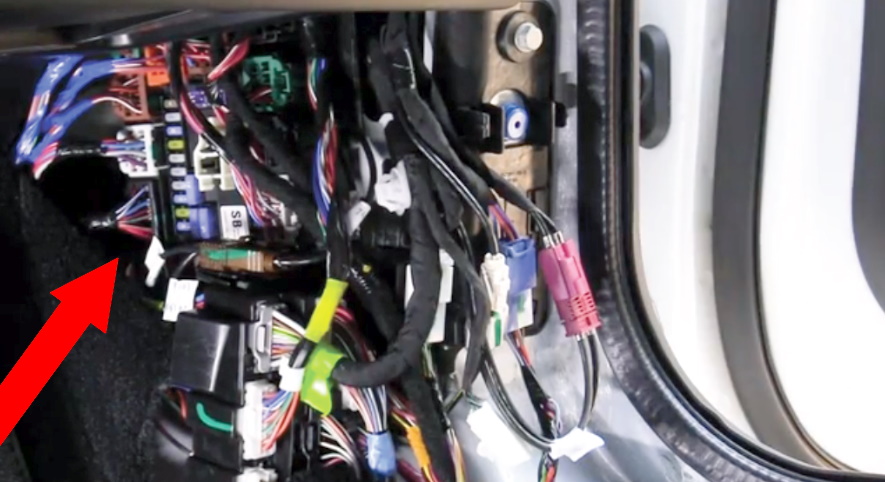

W Tesli Model S skrzynka bezpieczników znajduje się pod panelem po stronie pasażera z przodu.

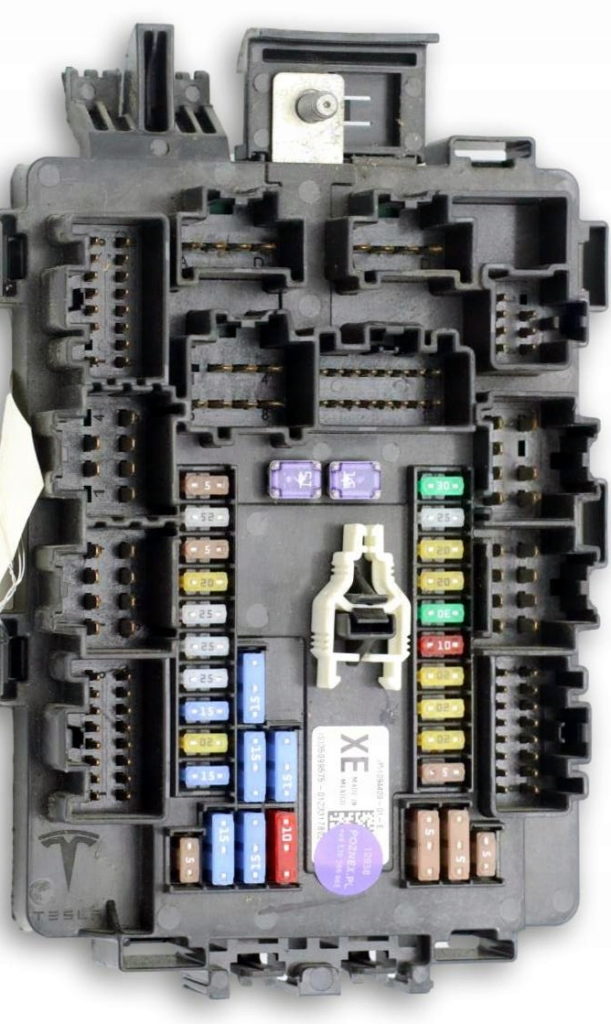

Zdjęcie poglądowe

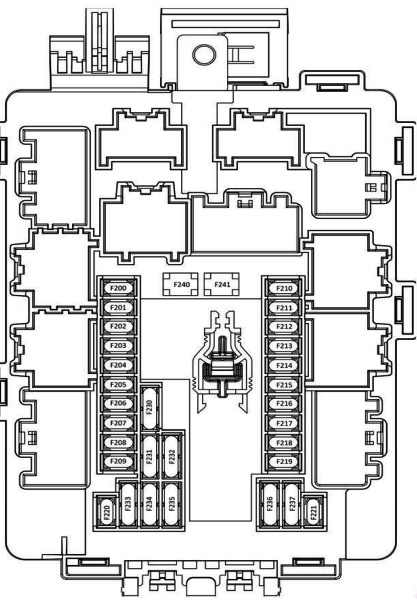

Schemat
Przeznaczenie
| F200 | Moduł gniazda pamięci 5A |
| F201 | Silnik podnoszenia szyby 25 A, lewy tył |
| F202 | Akcesorium 15A 12V |
| F203 | Nieużywany |
| F204 | Silnik podnoszenia szyby 25 A, prawy przód |
| F205 | Silnik podnoszenia szyby 25 A, lewy przód |
| F206 | 25A Szyberdach |
| F207 | Gniazdo akcesoriów 15 A 12 V |
| F208 | Nieużywany |
| F209 | Nieużywany |
| F210 | Elektryczna klapa podnoszona 30A |
| F211 | Silnik podnoszenia szyby 25 A, prawy tył |
| F212 | Elektryczny hamulec postojowy 20 A (główny) |
| F213 | Elektryczny hamulec postojowy 20 A (nadmiarowy) |
| F214 | Nieużywany |
| F215 | 10A Podgrzewacz kierownicy |
| F216 | Nieużywany |
| F217 | Wzmacniacz audio klasy premium 20A |
| F218 | Podstawowy wzmacniacz audio 20A |
| F219 | 5A Oświetlenie schowka podręcznego, diagnostyka |
| F220 | Przełącznik pedału hamulca 5A |
| F221 | System zarządzania baterią 5A |
| F230 | 15A Ogrzewanie siedzeń, drugi rząd, prawy |
| 15A Nie używany | |
| F231 | 15A Ogrzewanie siedzeń, drugi rząd, lewy |
| 15A Ogrzewanie siedzeń, drugi rząd, środkowy | |
| F232 | 15A Ogrzewanie siedzeń, pierwszy rząd, lewy |
| 15A Ogrzewanie siedzeń, pierwszy rząd, prawy | |
| F233 | 10A Elementy sterujące drzwiami, lewe, klamka drzwi, lewy przód |
| 10A Elementy sterujące drzwiami, prawe, klamka drzwi, prawy przód | |
| F234 | 5A Klamka drzwi, lewy tył |
| Klamka drzwi 5A, prawy tył | |
| F235 | Brama 10A / wyświetlacz centralny |
| 10 ASystemy ładowania | |
| F236 | 5A Kąt skrętu / kolumna |
| Radio 5A, oświetlenie kosmetyczne, lusterko wsteczne | |
| F237 | Zestaw wskaźników 5A |
| 5A iBooster | |
| F240 | Silniki siedzeń 30A, prawy przód |
| F241 | Silniki siedzeń 30A, lewy przód |
