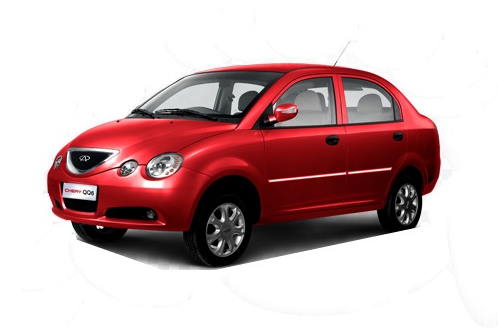

Chery QQ6 S21 produkowany był w latach 2006, 2007, 2008, 2009, 2010 i 2011 z silnikami 1,1 i 1,3 litra. W niektórych krajach znane jako Chery QQ, Chery Cowin i Chery S21. W tej publikacji znajdziesz opis bezpieczników i przekaźników firmy Chery S21 wraz ze schematami skrzynek bezpiecznikowych, zdjęciami ich wykonania i lokalizacją. Pokażmy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz regionu, do którego dostarczono samochód.
Przedział pasażerski
W kabinie pasażerskiej główna skrzynka bezpieczników i przekaźników znajduje się na dole deski rozdzielczej po stronie kierowcy, za skrzynką zabezpieczającą. Aby uzyskać dostęp, należy odkręcić 2 elementy mocujące.

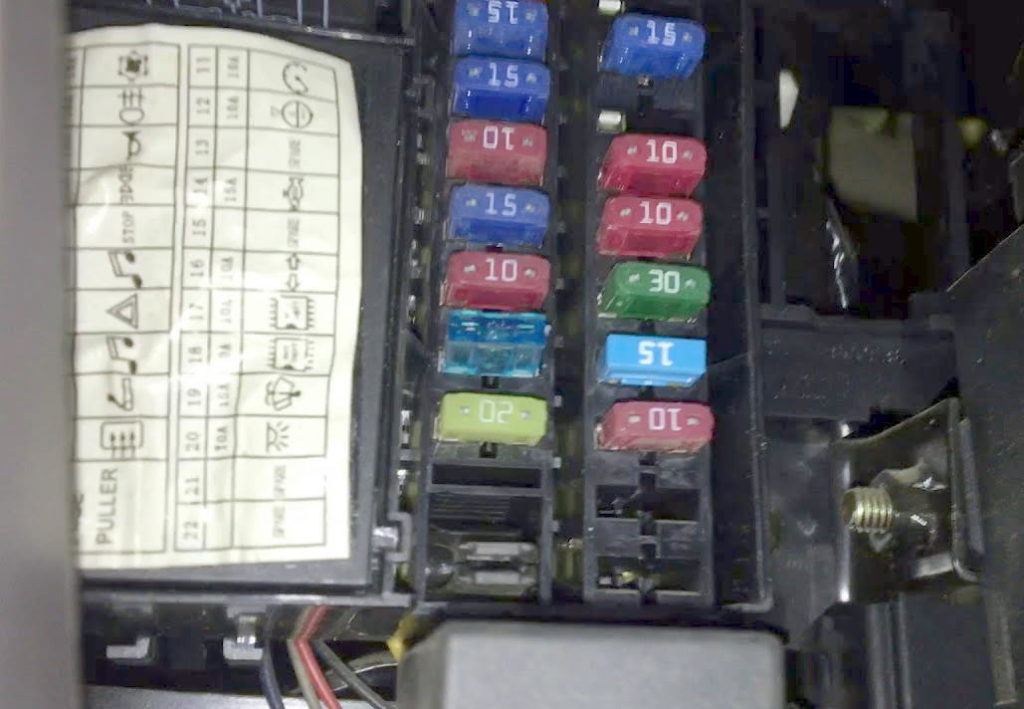

Sam blok będzie wyglądał mniej więcej tak.

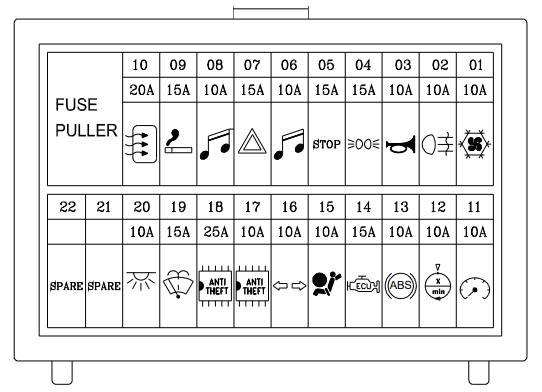

Schemat i oznaczenie
Za działanie zapalniczki odpowiada bezpiecznik nr 9 do 15A.
W pobliżu może znajdować się przekaźnik ogrzewania, hazardu i wycieraczki.
Komora silnika
Pod maską główna skrzynka bezpieczników i przekaźników znajduje się obok zębatki po lewej stronie i jest zamknięta pokrywą ochronną.

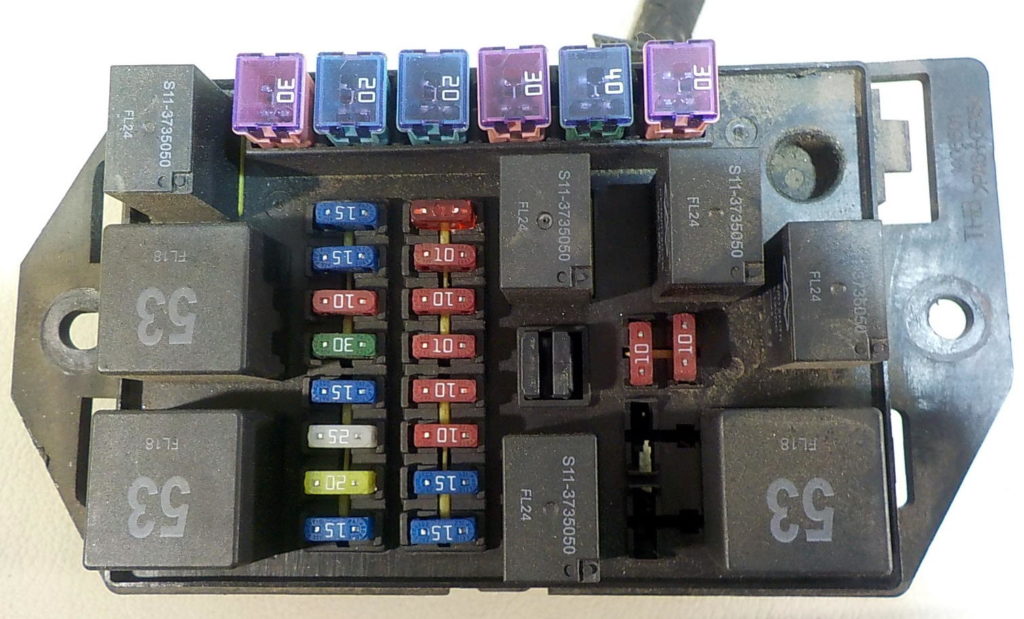

Zdjęcie poglądowe

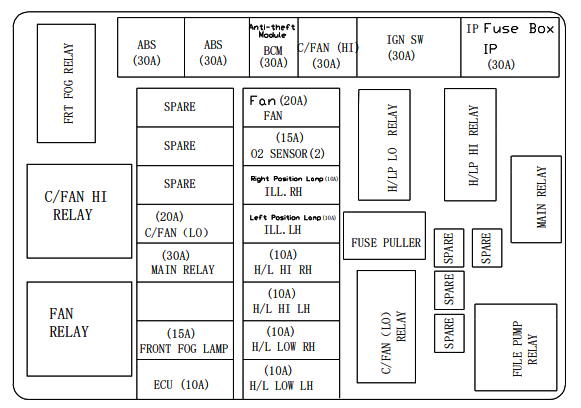

Schemat i opis
Czy masz jakieś pytania? Napisz w komentarzach.
