Lifan MyWay X70 był produkowany w latach 2016, 2017, 2018, 2019, 2020, 2021, 2022. W tym artykule znajdziesz opis bezpieczników i przekaźników Lifan Mayway wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami. Wybierz bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Przedział pasażerski

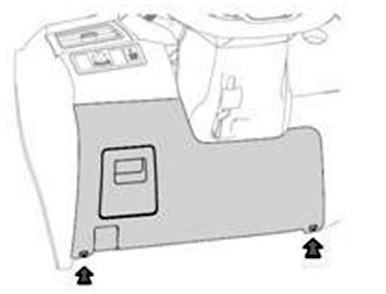

W kabinie pasażerskiej skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej, za osłoną ochronną.

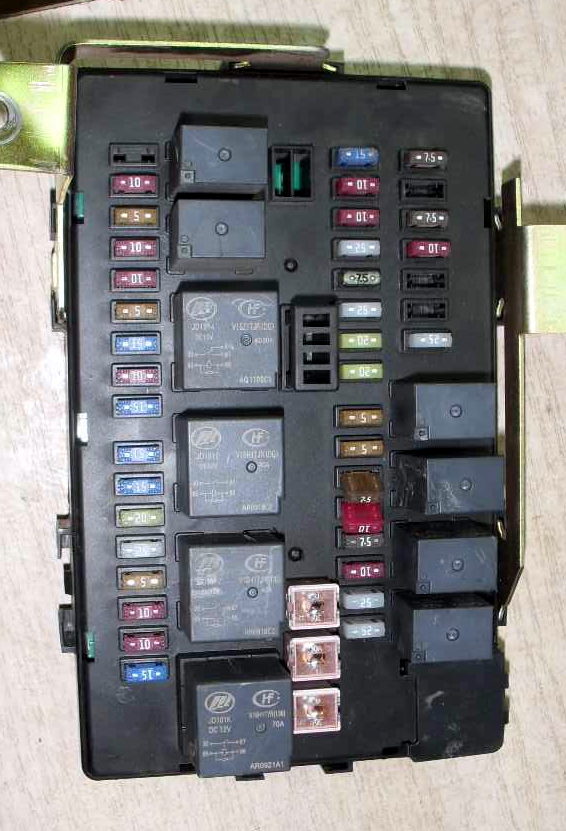

Zdjęcie poglądowe

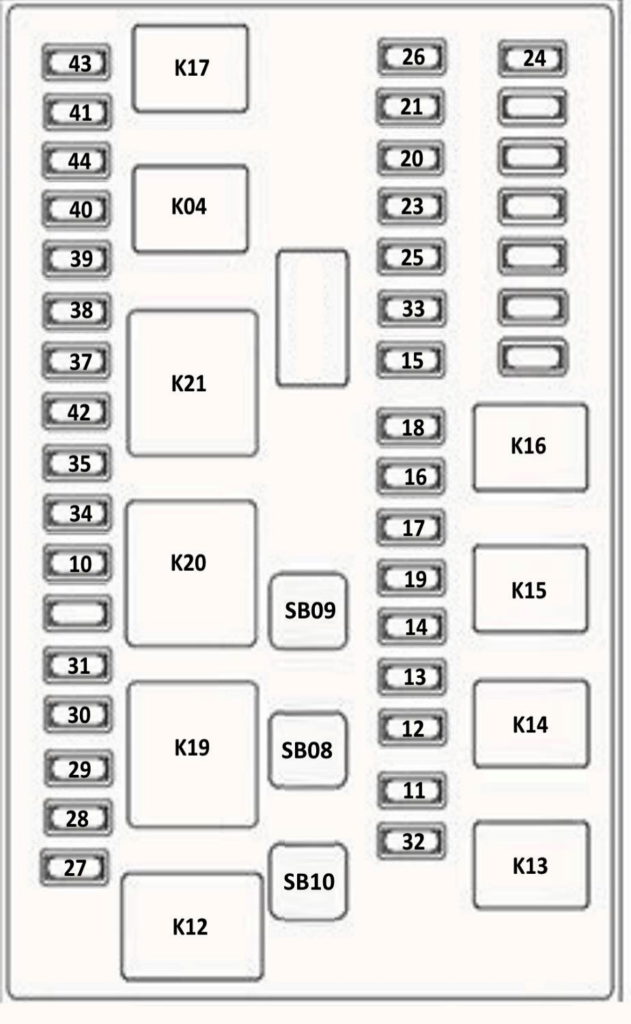

Schemat
Opis
| 10 | 15A Ogrzewanie siedzenia |
| 11 | 25A Ogrzewana tylna szyba |
| 12 | Lampy światła pozycyjnego 10A |
| 13 | 7,5 A Tylne światła przeciwmgielne |
| 14 | 10A Przednie światła przeciwmgielne |
| 15 | 20A Pasywny system bezkluczykowego otwierania/uruchamiania silnika (PEPS) |
| 16 | 5A Stacyjka/przycisk startu Silnik START-STOP |
| 17 | Moduł sterujący silnika 5A (ECM) |
| 18 | 20A Moduł elektroniki nadwozia (BCM) |
| 19 | 7,5A Obwód zasilania centralnego zamka |
| 20 | Zestaw wskaźników / złącze diagnostyczne 10A (OBDII) |
| 21 | 10A System multimedialny MP5 |
| 23 | 10A Szyberdach |
| 24 | Światła stopu 7,5A |
| 25 | 5A Lampy wewnętrzne, bagażnika, drzwi |
| 26 | 15A Pokładowy system połączeń alarmowych (GLONASS) |
| 27 | Zapalniczka 15A |
| 28 | 10A Gniazdo dodatkowe 12V 120 W |
| 29 | 10A System multimedialny MP5 |
| 30 | 5A Zasilanie lusterek zewnętrznych / modułu elektroniki nadwozia (BCM) |
| 31 | 25A Wycieraczki i spryskiwacze przedniej szyby |
| 32 | 25A Elektryczne szyby przednie |
| 33 | 25A Elektryczne szyby tylne |
| 34 | 15A Jednostka sterująca klimatyzacją |
| 35 | Moduł sterujący silnika 15A (ECM) |
| 37 | Zestaw wskaźników 15A / szyberdach / złącze diagnostyczne (OBDII) |
| 38 | 5A Układ przeciwblokujący (ABS) |
| 39 | 10A Elektryczne wspomaganie kierownicy (EPS) |
| 40 | Poduszki powietrzne 10A (SRS) |
| 41 | Światła do jazdy dziennej 10A |
| 42 | 10A Moduł elektroniki nadwozia (BCM) |
| 43 | 10A Automatyczna skrzynia biegów |
| 44 | 5A Pasywny system bezkluczykowego otwierania/uruchamiania silnika (PEPS) |
| SB08 | Zasilacz 30A IG2/ACC |
| SB09 | Zasilanie 30A IG1 |
| SB10 | 30A Główny wentylator nagrzewnicy |
| Przekaźnik | |
| K04 | Światła dzienne |
| K12 | wentylator nagrzewnicy |
| K13 | Ogrzewanie tylnej szyby |
| K14 | Lampy obrysowe |
| K15 | Tylne światła przeciwmgielne |
| K16 | Przednie światła przeciwmgielne |
| K17 | Przekaźnik P/R |
| K19 | AKC |
| K20 | IG2 |
Za działanie zapalniczki odpowiada bezpiecznik nr 27 przy 15A.
Komora silnika

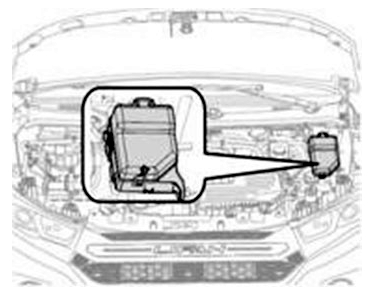

Pod maską, w komorze silnika, po lewej stronie obok akumulatora znajduje się skrzynka bezpieczników i przekaźników.

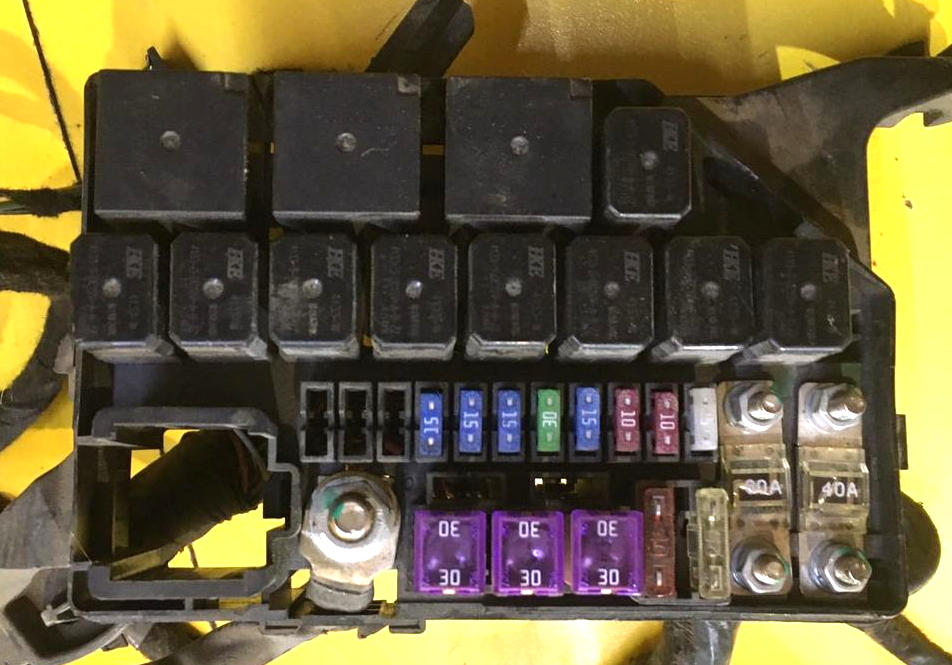

Zdjęcie

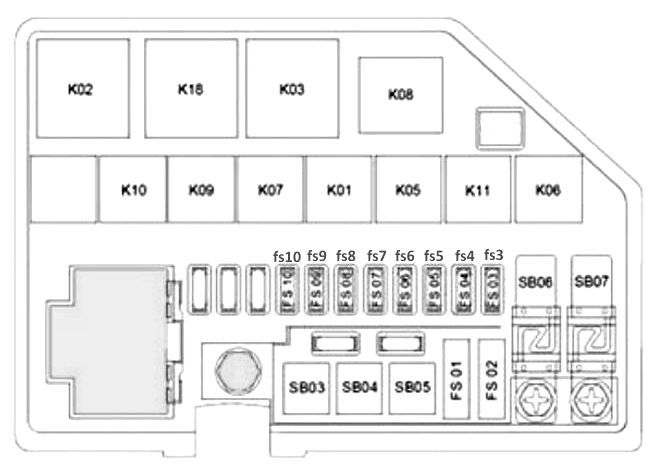

Schemat
