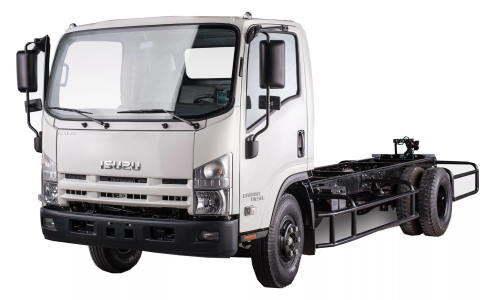

Isuzu Elf to seria samochodów dostawczych produkowanych przez koncern Isuzu, która produkowana jest od 1954 roku do chwili obecnej w sześciu generacjach z różnymi modyfikacjami i typami silników. Znana poza Japonią jako seria N (NQR 75, NPR 71 i wiele innych). W tym artykule zaprezentujemy opis bezpieczników i przekaźników Isuzu Elf N-Series wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania dla 5 generacji (1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006) i 6 pokoleń (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2 015, 2016, 2017, 2018, 2019, 2020). Wybierz bezpiecznik zapalniczki.
Nie ma jednego ogólnego opisu dla wszystkich modeli. Przedstawiamy 3 najczęstsze opcje. Sprawdź przeznaczenie bezpieczników i przekaźników za pomocą schematu na pokrywie bloku.
Contents
Typ 1
Schematy te dotyczą głównie 5 generacji oraz modeli z silnikiem 4HF1 i 4HG1.
Skrzynka bezpiecznikowa
Blok ten znajduje się w panelu i jest zamknięty pokrywą ochronną, na której odwrotnej stronie zostanie naniesiony rzeczywisty schemat z opisem elementów.

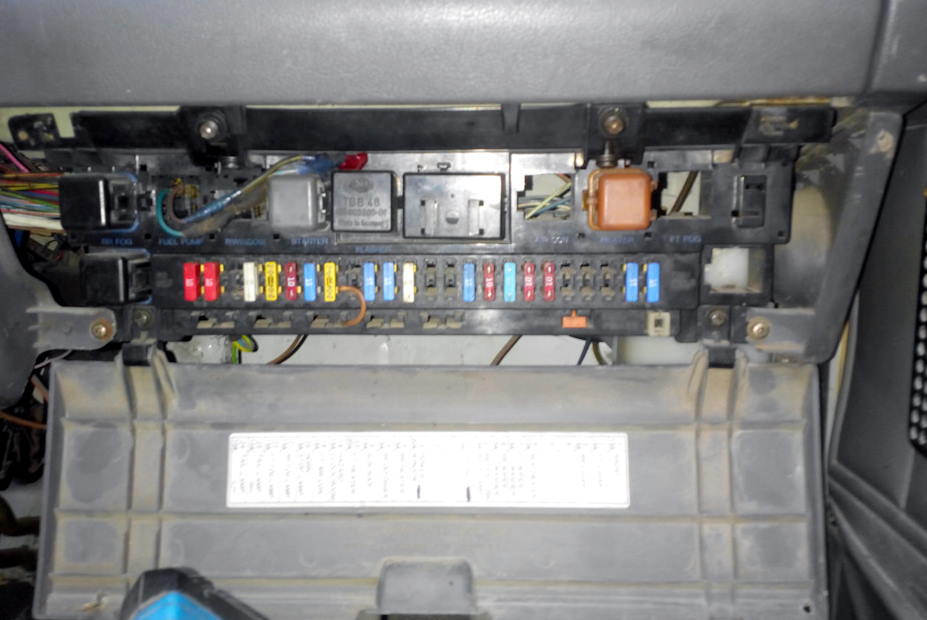

Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | 25А / 15А Silnik wentylatora nagrzewnicy, rezystor wentylatora nagrzewnicy, wyłącznik temperaturowy, wyłącznik ciśnieniowy, przekaźnik wyłączający klimatyzator, przekaźnik klimatyzatora, termostat, zawór e/p układu zwiększania prędkości obrotowej XX (FICD) |
| 2 | 10A Przełącznik klimatyzacji, przekaźnik klimatyzacji, presostat, sprzęgło elektromagnetyczne sprężarki klimatyzacji, zawór e/p układu zwiększania prędkości obrotowej XX (FICD), termostat |
| 3 | 10A Przekaźnik rozrusznika, wyłącznik blokady rozruchu |
| 4 | Zapalniczka 15A , radio |
| 5 | 10A Reflektor (prawy), przekaźnik włącznika reflektorów |
| 6 | 10A Reflektor (lewy), przekaźnik włącznika reflektorów, przekaźnik kierunkowskazów, kierunkowskaz |
| 7 | 15A Radio i zegar, oświetlenie wewnętrzne, wyłącznik oświetlenia wnętrza, wyłączniki krańcowe drzwi, brzęczyk ostrzegający o cofaniu, wyłącznik zamka drzwi, przekaźnik centralnego zamka, elektryczne zamki drzwi, sterownik centralnego zamka, prędkościomierz |
| 8 | Wyłącznik zagrożenia 15A, klakson, przekaźnik klaksonu, włącznik klaksonu, kierunkowskazy |
| 9 | 15A Przekaźnik wymiarowy, światła, włącznik świateł przeciwmgłowych, światła przeciwmgielne, włącznik sterowania światłami, włącznik tylnych świateł przeciwmgłowych, przekaźnik tylnych świateł przeciwmgłowych |
| 10 | 10A Włącznik świateł hamowania, światła hamowania, sterownik blokady wybieraka |
| 11 | 15A Przełącznik sterowania wycieraczką i spryskiwaczem, silnik wycieraczki, silnik spryskiwacza, przekaźnik interwału wycieraczek |
| 12 | 10A Przekaźnik sterujący hamulcem górskim, elektroniczna jednostka sterująca automatycznej skrzyni biegów, wskaźnik „OD OFF”, wskaźnik „UNLADEN”, przekaźnik silnika wentylatora skraplacza, brzęczyk ostrzegający o cofaniu, włącznik świateł cofania, światła cofania, wyłącznik blokady rozruchu, przekaźnik rozrusznika, układy wspomagania rozruchu silnika ( sterownik QOSIII), sterownik pomocy przy uruchomieniu silnika (QOSII), przekaźnik świec żarowych nr 1, przekaźnik świec żarowych nr 2, wskaźnik świec żarowych, wskaźnik temperatury płynu chłodzącego, czujnik temperatury, czujnik prędkości pojazdu, zestaw wskaźników, przekaźnik podnośnika szyb, przekaźnik kierunkowskazów , wyłącznik układu sterowania 4WD, przekaźnik układu 4WD, zawór elektropneumatyczny układu sterowania napędem na cztery koła |
| 13 | 10A / 15A Podgrzewacz paliwa |
| 14 | 15A Tylna nagrzewnica, włącznik tylnej nagrzewnicy |
| 15 | 10A Przełącznik hamulca wydechowego, przekaźnik sterujący hamulca wydechowego, zawór elektromagnetyczny hamulca wydechowego, sprzęgło elektromagnetyczne hamulca wydechowego, pedał przyspieszenia |
| 16 | 10A Włącznik świateł przeciwmgielnych, światła przeciwmgielne, ECU |
| 17 | 10A Kierunkowskazy, przełącznik kierunkowskazów |
| 18 | Alternator 15 A, przekaźnik ładowania, sterownik wspomagania rozruchu (QOSIII) |
| 19 | 10A Elektryczne zatrzymanie silnika, zawór elektromagnetyczny odcinający paliwo |
| 20 | 10A Przełącznik kontroli zasięgu reflektorów, napęd elektryczny kontroli zasięgu reflektorów |
| 23 | 15A Wzmacniacze kierunkowskazów, przekaźnik wzmacniający kierunkowskazy |
Za zapalniczkę odpowiada bezpiecznik nr 4 przy 15A.
Przekaźnik i skrzynka bezpieczników
Znajduje się po lewej stronie z tyłu kabiny lub za lewym błotnikiem. Będą tam umieszczone bezpieczniki dużej mocy lub bezpieczniki i osobne przekaźniki.

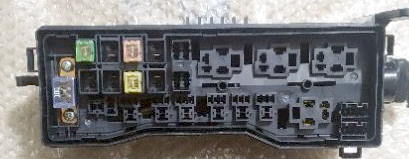

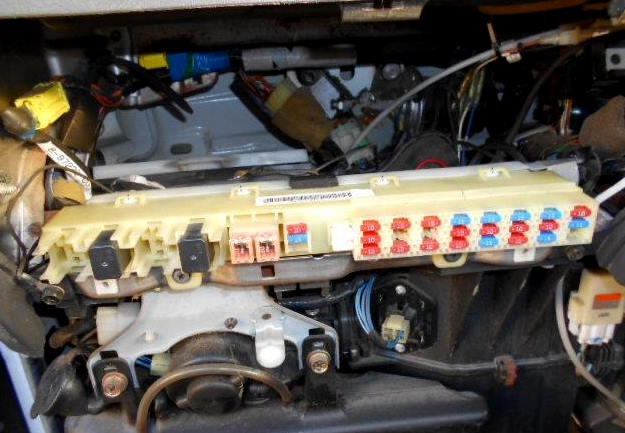

Zdjęcie poglądowe
Schemat
Przyporządkowanie przekaźników można znaleźć w poniższej tabeli.
Skrzynka przekaźników
Schemat
Poszczególne elementy można umiejscowić na zewnątrz brył. Na przykład B-261.
Oznaczenie
| B 9 | Przekaźnik układu zmiany częstotliwości pracy wycieraczek (PRZERWANY) |
| B-19 | Przekaźnik ładowania |
| B-19 | (OPŁATA) |
| B 20 | Przekaźnik reflektorów |
| B 20 | (GŁOWA) |
| B 21 | Przekaźnik klimatyzacji, ogrzewania i wentylacji (HEATER & AIR CON.) |
| B-22 | Przekaźnik wymiarowy (OGON) |
| B-23 | Przekaźnik przełącznika kombinowanego |
| B-23 | (OPORNIK) |
| B-24 | Przekaźnik klaksonu |
| B-24 | (KLAKSON) |
| B-34 | Przekaźnik tylnych świateł przeciwmgłowych |
| B-34 | (TYLNE ŚWIATŁO PRZECIWMGIELNE) |
| B-35 | Przekaźnik świateł skrętu |
| B-35 | (Światła zakrętowe) |
| B-35 | Przekaźnik tylnych świateł przeciwmgłowych |
| B-35 | (RR Mgła) |
| B-36 | Przekaźnik okna elektrycznego |
| B-36 | (OKNO MOCY) |
| B-37 | Przekaźnik wyłącznika ciśnieniowego |
| B-37 | (TERMO KLIMATYZACJI) |
| B-38 | Przekaźnik hamulca górskiego |
| B-38 | (HAMULEC WYJ.) |
| J-12 | Przekaźnik rozrusznika |
| J-12 | (ROZRUSZNIK) |
| J-13 | Przekaźnik świecy żarowej |
| J-14 | Przekaźnik świecy żarowej |
| J-16 | Przekaźnik sterujący nagrzewaniem kondensatora (CDS). |
| J-18 | Przekaźnik sterujący hamulcem wydechowym |
| J-18 | (STEROWANIE HAMULcem WYJ.) |
| J-19 | Przekaźnik systemu 4WD |
| J-19 | Przekaźnik wyłączający klimatyzator |
| J-19 | (CIĘCIE A/C). |
| J-20 | Przekaźnik powtarzacza kierunkowskazów (ŚWIATŁO MARKOWE) |
Typ 2
Ten typ skrzynek bezpieczników stosowany jest w 6 generacji oraz w samochodach z silnikami 4HG1-1, 4JJ1, 4HK1.

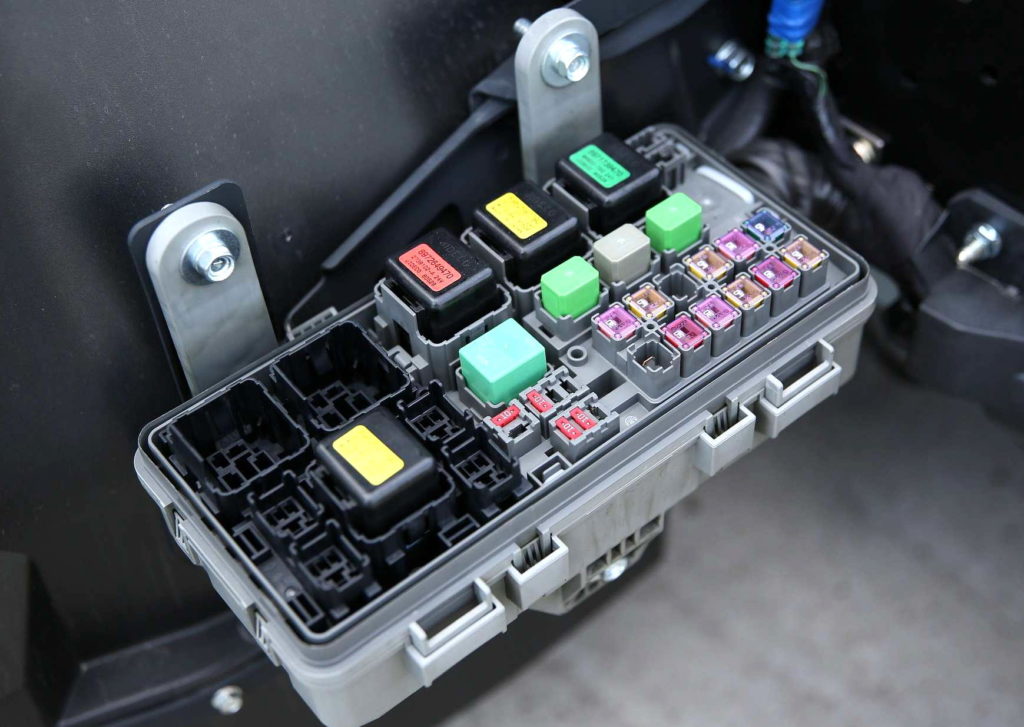

Pudełko wewnątrz samochodu

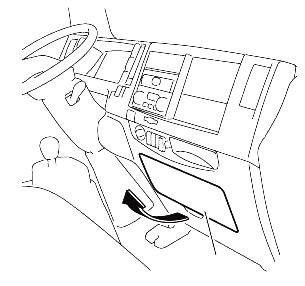

Główna skrzynka z bezpiecznikami i przekaźnikami znajduje się również w kabinie na desce rozdzielczej, po stronie pasażera.

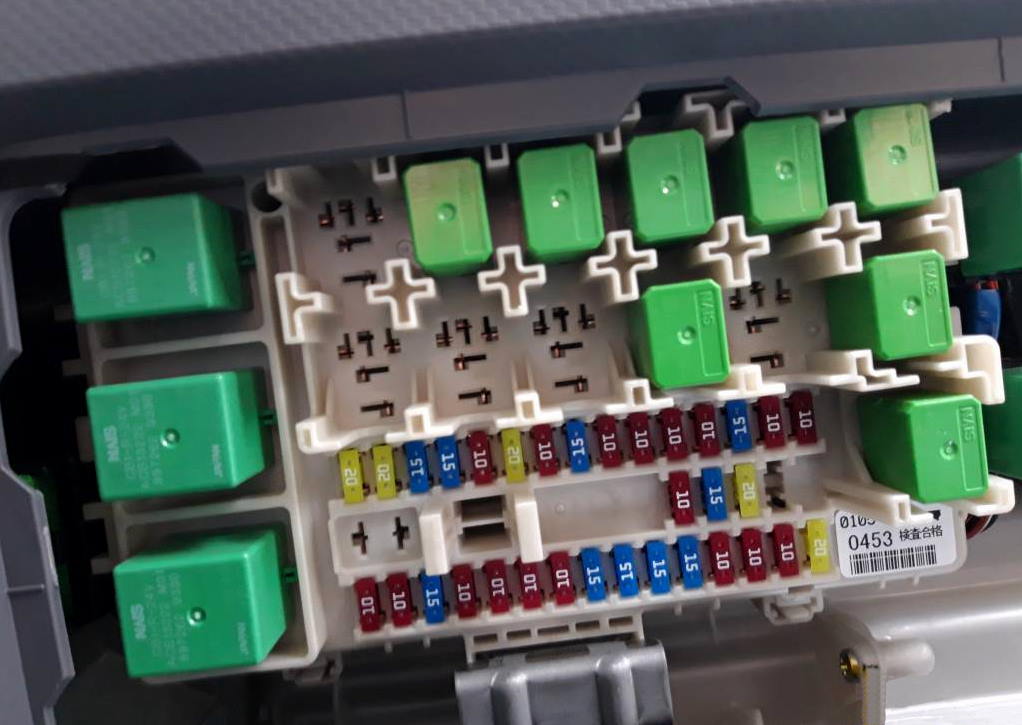

Zdjęcie poglądowe

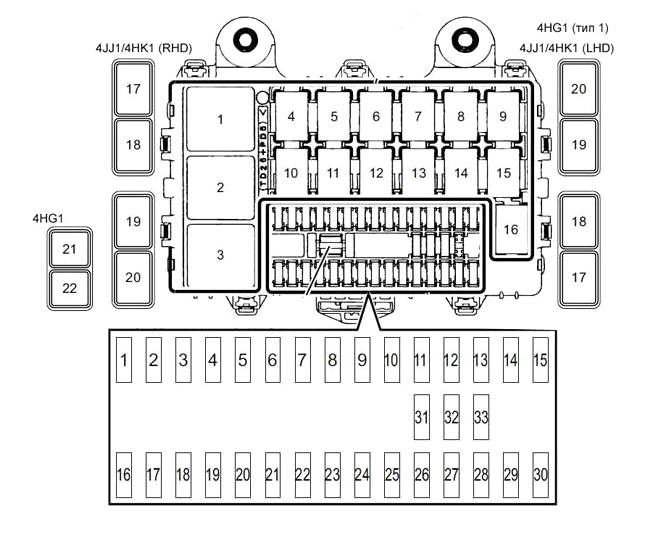

Schemat
Opis
| 1 | Przystawka odbioru mocy 20A (akumulator) |
| 2 | 20A Regulator szyby tylnej prawej |
| 3 | 15A Oświetlenie wnętrza, system audio |
| 4 | 15A Zamki drzwiowe |
| 5 | 10A Światła przeciwmgielne |
| 6 | 20A Elektryczne szyby |
| 7 | 10A Układ przeciwblokujący (ABS) |
| 8 | Wycieraczka 15A |
| 9 | 10A Światło mijania (lewy reflektor) |
| 10 | 10A System zarządzania silnikiem (akumulator) |
| 11 | 10A Światło mijania (prawy reflektor) |
| 12 | Światła stopu 10A |
| 13 | 15A Zapłon (IGN2) |
| 14 | 10A Światło drogowe (lewy reflektor) |
| 15 | 10A Światło drogowe (prawy reflektor) |
| 16 | Przystawka odbioru mocy 10 A (KEY ST) |
| 17 | Rozrusznik 10A |
| 18 | 15A Zapłon (IGN1) |
| 19 | Poduszki powietrzne 10A |
| 20 | 10A Moduł sterujący silnika (ECM) |
| 21 | 10A Instrumenty |
| 22 | Światła 10A (baterie) |
| 23 | 15A System audio (ACC) |
| 24 | 15A Napęd lusterek zewnętrznych |
| 25 | 15A Róg |
| 26 | 15A Kierunkowskazy, światła awaryjne |
| 27 | Światła obrysowe 10A |
| 28 | Podświetlenie 10A |
| 29 | 10A Boczne doświetlanie zakrętów, tylne światło przeciwmgielne |
| 30 | 20A Silnik wentylatora nagrzewnicy, 10A klimatyzator |
| 31 | Zapalniczka 20A |
| 32 | Zapasowy |
| 33 | Zapasowy |
| Przekaźnik | |
| 1 | Światła stopu |
| 2 | Silnik wentylatora nagrzewnicy |
| 3 | Stacyjka (KLUCZYK WŁĄCZONY) |
| 4 | 4JJ1, 4HK1: Zamki drzwiowe (ryglowanie) |
| 4HG1: Miejsce rezerwowe | |
| 5 | 4JJ1, 4HK1: Tylne światło przeciwmgłowe |
| 4HG1: Miejsce rezerwowe | |
| 6 | Podstawowy tryb wycieraczek |
| 7 | Sygnał dźwiękowy |
| 8 | Tryby wycieraczek (WYSOKI/NISKI) |
| 9 | Światła przeciwmgielne |
| 10 | Przystawka odbioru mocy (GŁÓWNA) |
| 11 | 4JJ1, 4HK1: Zamki drzwi (otwieranie) |
| 4HG1: Miejsce rezerwowe | |
| 12 | Elektryczne szyby |
| 13 | Reflektory (światła mijania) |
| 14 | 4JJ1, 4HK11), 4HG1: Napęd na wszystkie koła |
| 4HK12): Sterowanie hamulcem silnikowym (modele z ABS) | |
| 15 | Reflektory (światła drogowe) |
| 16 | Światła znacznikowe |
| 17 | 4JJ1, 4HK11): Elektrozawór odbioru mocy (modele z ręczną skrzynią biegów) |
| 4HK12): Siedzenie zapasowe | |
| 4HG1: Zwolnienie hamulca silnikowego | |
| 18 | 4JJ1, 4HK11): Odłączenie przystawki odbioru mocy |
| 4HK12): Siedzenie zapasowe | |
| 4HG1: Hamulec silnikowy | |
| 19 | 4JJ1, 4HK11): Ładowanie (przy pracującym silniku) |
| 4JJ1, 4HK11), 4HG1: Skrzynia rozdzielcza (zapłon 1) | |
| 4HK12): Elektrozawór odbioru mocy (modele z ręczną skrzynią biegów) | |
| 20 | 4JJ1, 4HK11): Elektryczne szyby (tył) |
| 4HK12): Odłączenie przystawki odbioru mocy | |
| 4HG1: Ładowanie (przy pracującym silniku) | |
| 21 | 4HG1: Elektrozawór PTO (modele z ręczną skrzynią biegów) |
| 22 | 4HG1: Wyłączenie przystawki odbioru mocy |
- 1) Samochody z silnikiem 4JJ1/4HK1 (modele z hydraulicznym układem hamulcowym)
- 2) Samochody z silnikiem 4HK1 (modele z pneumatycznym układem hamulcowym)
Za działanie zapalniczki odpowiada bezpiecznik nr 31 przy 20A.
Skrzynia za kabiną

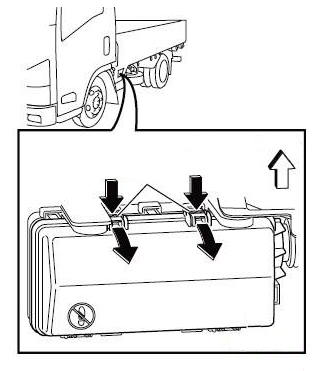

Kolejna skrzynka z bezpiecznikami i przekaźnikami znajduje się na zewnątrz samochodu. Aby uzyskać dostęp, zdejmij pokrywę ochronną.
Zdjęcie poglądowe

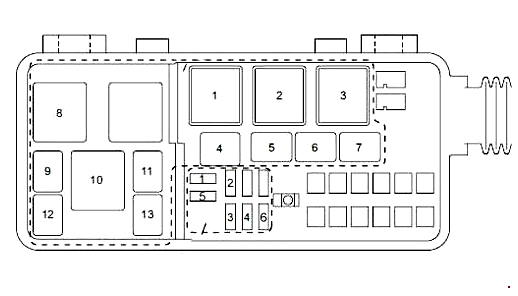

Schemat
Oznaczenie
| 1 | Lampy obrysowe 10A |
| 4HG1: Nieużywany | |
| 1 | 15A 4JB1-TC: Podgrzewacz paliwa |
| 2 | Moduł sterujący silnika 10A (ECM) |
| 4JB1-TC, 4HG1: Nieużywane | |
| 3 | Bateria 10A |
| 3 | 15A 4JB1-TC: Akumulator |
| 4 | Kondycjoner 10A |
| 4JB1-TC: Nieużywany | |
| 5 | 20A 4HK13): Klimatyzator, ABS |
| 4HK11,2), 4JJ1: Nieużywane | |
| 4JB1-TC: Światła obrysowe | |
| 4HG1: Podgrzewacz paliwa | |
| 6 | 15A 4JB1-TC: Klimatyzator |
| 4HK1, 4JJ1: Nieużywane | |
| 4HG1: Zatrzymanie silnika | |
| Naprawdę | |
| 1 | Rozrusznik |
| 2 | 4HK1, 4JJ1: Moduł sterujący silnika (ECM) |
| 4JB1-TC, 4HG1: Nieużywane | |
| 3 | Świece żarowe |
| 4 | Sprężarka klimatyzacji |
| 5 | Wentylator skraplacza |
| 6 | 4HK1, 4JJ1: Wyłączenie rozrusznika |
| 4JB1-TC: Hamulec silnikowy | |
| 4HG1: Zatrzymanie silnika | |
| 7 | 4HK11), 4JJ1: Światła obrysowe (modele z tylnymi światłami przeciwmgłowymi) |
| 4HK12,3): Hamulec silnikowy | |
| 4JB1-TC, 4HG1: Podgrzewacz paliwa | |
| 8 | Wybierak biegów |
| 9 | 4WD 4WD (model NPS) |
| 10 | Podgrzewacz paliwa (modele z podgrzewaczem paliwa) |
| 11 | Sterowanie skrzynią rozdzielczą (model NPS) |
| 12 | Uruchamianie silnika (modele z podgrzewaczem paliwa) |
| 13 | 4HK12,3): Światła obrysowe (modele z tylnymi światłami przeciwmgłowymi) |
- 1) Modele z silnikiem 4HK1 (norma emisji Euro 4) i hydraulicznym układem hamulcowym, modele z silnikiem 4JJ1
- 2) Modele z silnikiem 4HK1 (norma emisji Euro 2 lub Euro 3) z hydraulicznym układem hamulcowym
- 3) Modele z silnikiem 4HK1 i pneumatycznym układem hamulcowym
- 4) Modele z silnikiem 4JB1-TC (typ 1)
- 5) Modele z silnikiem 4HG1 (typ 1)
Typ 3
Pasuje do silników 4JB1. Lokalizacja skrzynek jest taka sama jak w przypadku typu 2.
Pudełko wewnątrz samochodu
Zdjęcie poglądowe

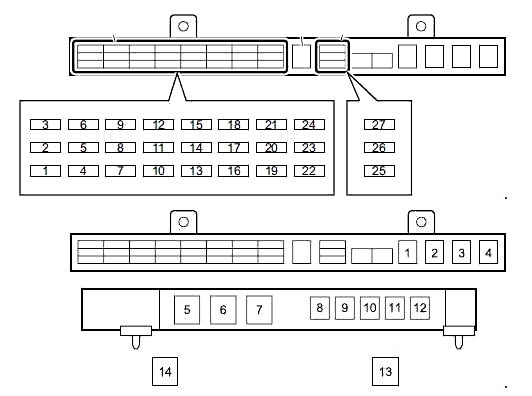

Schemat
Przeznaczenie
| 1 | Lampy 10A (baterie) |
| 2 | 10A Oświetlenie wnętrza, system audio |
| 3 | 10A Hamulec silnikowy |
| 4 | 15A Zamki drzwiowe |
| 5 | 15A Światła przeciwmgielne |
| 6 | 25A Elektryczne szyby |
| 7 | 10A Światło drogowe (lewy reflektor) |
| 8 | 10A Światło drogowe (prawy reflektor) |
| 9 | Światła stopu 10A |
| 10 | 10A Światło mijania (lewy reflektor) |
| 11 | 10A Światło mijania (prawy reflektor) |
| 12 | Światła obrysowe 10A |
| 13 | Lampy 10A (baterie) |
| 14 | Zapłon 10A (IGN2) |
| 15 | Rozrusznik 10A |
| 16 | 10A Zatrzymanie silnika |
| 17 | Zapłon 10A (IGN1) |
| 18 | 10A Światła cofania |
| 19 | 10A Instrumenty |
| 20 | 15A System audio (ACC) |
| 21 | 10A Klimatyzator |
| 22 | 15A Róg |
| 23 | 15A Kierunkowskazy, światła awaryjne |
| 24 | Wycieraczka 25A |
| 25 | Zapasowy |
| 26 | Zapasowy |
| 27 | Zapasowy |
| Przekaźnik | |
| 1 | Światła znacznikowe |
| 2 | Reflektory (światła drogowe) |
| 3 | Reflektory (światła mijania) |
| 4 | Elektryczne szyby |
| 5 | Światła stopu |
| 6 | Ładowanie (przy pracującym silniku) |
| 7 | Stacyjka (KLUCZYK WŁĄCZONY) |
| 8 | Hamulec silnikowy |
| 9 | Podstawowy tryb wycieraczek |
| 10 | Tryby wycieraczek (WYSOKI/NISKI) |
| 11 | Światła przeciwmgielne |
| 12 | Sygnał dźwiękowy |
| 13 | Miejsce rezerwowe |
| 14 | Silnik wentylatora |
Skrzynia za kabiną

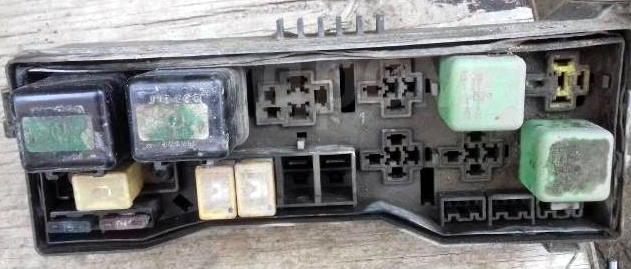

Zdjęcie poglądowe

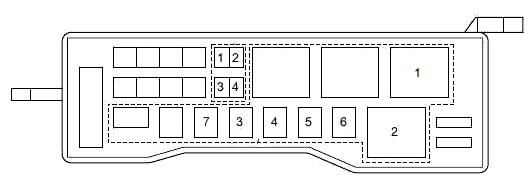

Schemat
Opis
| 1 | 10A 4HG1 (typ 2), 4HG1-T: Zatrzymanie silnika |
| 1 | 15A 4JB1-TC (typ 2), 4JB1: Zasilanie |
| 2 | 10A 4HG1 (typ 2), 4HG1-T: Akumulator zapasowy |
| 2 | 15A 4JB1-TC (typ 2), 4JB1: Podgrzewacz paliwa |
| 3 | 10A 4HG1 (typ 2), 4HG1-T: Podgrzewacz paliwa |
| 3 | 20A 4JB1-TC (typ 2), 4JB1: Klimatyzator |
| 4 | 10A 4HG1 (typ 2), 4HG1-T: Klimatyzator |
| 4 | 20A 4JB1-TC (typ 2), 4JB1: Wentylator skraplacza |
| Przekaźnik | |
| 1 | Rozgrzewanie |
| 2 | Rozrusznik |
| 3 | 4HG1 (typ 2), 4HG1-T: Zatrzymanie silnika |
| 4JB1-TC (typ 2), 4JB1: Nieużywane | |
| 4 | Ogrzewanie paliwa |
| 5 | Wentylator skraplacza |
| 6 | Hamulec silnikowy |
| 7 | 4JB1-TC (typ 2), 4JB1:CSD |
| 4HG1 (typ 2), 4HG1-T: Nieużywane | |
To wszystko. A jeśli masz coś do dodania lub chcesz podzielić się swoimi diagramami – pisz w komentarzach.
