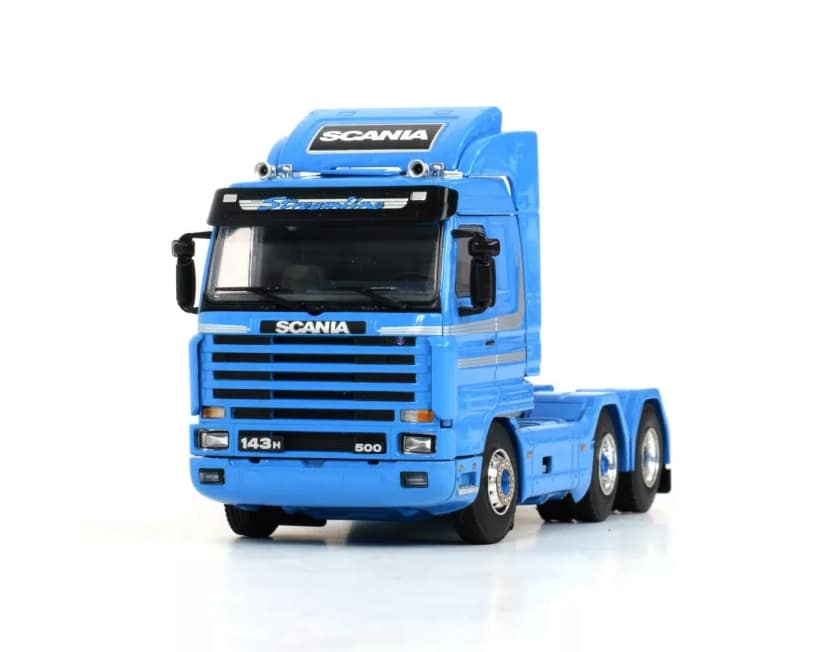

Seria Scania 3 generacji była produkowana w latach 1987, 1988, 1989, 1990, 1991, 1992, 1993 i 1994. W zależności od regionu dostawy Scania 3 była dostarczana zarówno z kabiną z maską, jak i w wersji bez maski. W tej publikacji znajdziesz oznaczenia bezpieczników i przekaźników Scania 3 wraz ze schematami skrzynek i ich konstrukcjami. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.

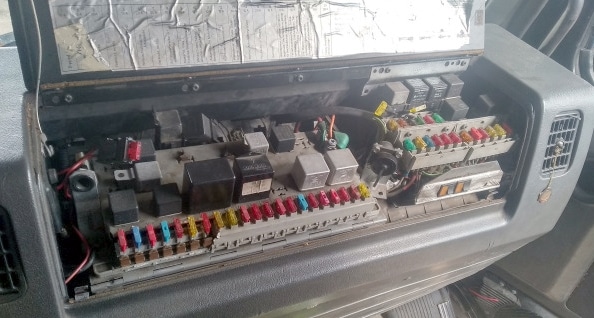

Główne skrzynki z bezpiecznikami i przekaźnikami znajdują się w kabinie pasażerskiej, po prawej stronie tablicy rozdzielczej, po stronie pasażera, za osłoną ochronną. Na odwrotnej stronie można zastosować bieżący schemat.
Contents
Główne pudełko
Bezpiecznik

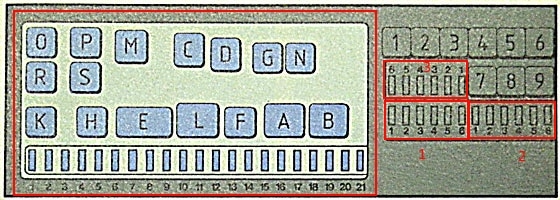

Schemat
Opis
| 1 | 10A Światła mijania, prawa strona |
| 2 | 10A Światło mijania, lewa strona |
| 3 | 10A Światło drogowe, lewa strona, reflektor |
| 4 | 10A Światło drogowe, prawe |
| 5 | 10A Oświetlenie przyrządów |
| 6 | 20A Tylne światła przeciwmgielne, oświetlenie tablicy rejestracyjnej, światła robocze |
| 7 | 20A Światło postojowe, prawa strona |
| 8 | 10A Spryskiwacze i środki czyszczące reflektorów |
| 9 | 20A Światło postojowe, lewa strona, światła pozycyjne |
| 10 | 10A Wycieraczki i spryskiwacze przedniej szyby |
| 11 | 10A Automatyczny hamulec górski, światła stopu |
| 12 | 10A Żarówki urządzeń sterujących i wskaźników |
| 13 | 10A Czujnik temperatury zewnętrznej, licznik przebiegu, zwalniacz, lampki ostrzegawcze, zawór obejściowy chłodnicy powietrza doładowującego, chłodzenie oleju skrzyni biegów |
| 14 | 10A Kierunkowskazy, ogranicznik nacisku osi |
| 15 | 20A Światła tylne, migacz świateł drogowych |
| 16 | Skrzynia biegów 10A |
| 17 | 10A Ręczny hamulec górski, zawieszenie pneumatyczne, ogranicznik białego dymu, podnośnik tylnej osi, dodatkowe ogrzewanie, blokada mechanizmu różnicowego |
| 18 | 10A Oświetlenie kabiny, lampa ostrzegawcza, pamięć/kod radia, centralny zamek, ogrzewanie postojowe, oświetlenie podnóżka |
| 19 | Zapalniczka 10A , zegar, tachograf, diagnostyka, licznik przebiegu dziennego, gniazdo lampy przenośnej |
| 20 | Radia 10A |
| 21 | 20A Brzęczyk, wentylator, klimatyzator |
Za zapalniczkę odpowiada bezpiecznik nr 19, 10A.
Przekaźnik
| A | Zasilanie, pozycja zapłonu kluczyka |
| B | Zasilanie, sygnalizacja parkowania |
| C | rezerwa |
| D | rezerwa |
| mi | Przerywana praca wycieraczek |
| F | Brzęczyk niskiego ciśnienia w układzie hamulcowym |
| G | Silnik wentylatora |
| H | Światła cofania |
| K | Tylne światła przeciwmgielne |
| L | Poziom płynu chłodzącego |
| M | Ogranicznik białego dymu |
| N | Blokada rozrusznika |
| O | rezerwa |
| P | Radio |
| R | Magistrala zasilająca 61, ładująca z generatora |
| S | System klimatyzacji |
Dodatkowe pudełko
Ramka 1
- 20A Ogrzewanie postojowe, światła drogowe
- 20A Chłodzenie skrzyni biegów, dodatkowa nagrzewnica
- 10A Zapłon palnika, przystawka odbioru mocy, automatyczna skrzynia biegów
- 10A Światła przeciwmgielne
- 20A Światła przeciwmgielne
- rezerwa
Ramka 2
- 20A Osuszacz, elektrycznie podgrzewane siedzenia i lusterka
- 10A Ostrzeżenia, podgrzewacz akumulatora, podgrzewacz paliwa
- 10A EDC
- 20A EDC
- 20A Podnośniki lusterek szklanych, regulacja lusterek
- 10A CAG – transfer awaryjny, ogranicznik prędkości
Ramka 3
W starej wersji Wabco „B” Bosch „Diagnos” Bosch „Gamma” są bezpieczniki ABS, w nowszej wersji Bosch „Gamma” Wabco „C”:
- 30A Napięcie zasilania zaworu sterującego przyczepy
- 5A Napięcie zasilania centrali sterującej przyczepy
- rezerwa
- 10A Lampa awaryjna, pojazd
- 5A Napięcie zasilania centrali sterującej
- 20А Napięcie zasilania przekaźników R7, R10
Przekaźnik
- Przekaźnik chłodzenia skrzyni biegów (przekaźnik R5)
- Elektroniczne sterowanie silnikiem (EDC R34)
- EDC, blok diod (D18)
- EDC + CAG (R43)
- Przekaźnik klaksonu ADR (R41)
- Przekaźnik zwalniacza (R78)
- Oddzielne światła hamowania przyczepy (R33)
- Przekaźnik świateł drogowych (R6)
- Przekaźnik świateł przeciwmgłowych (R15)
