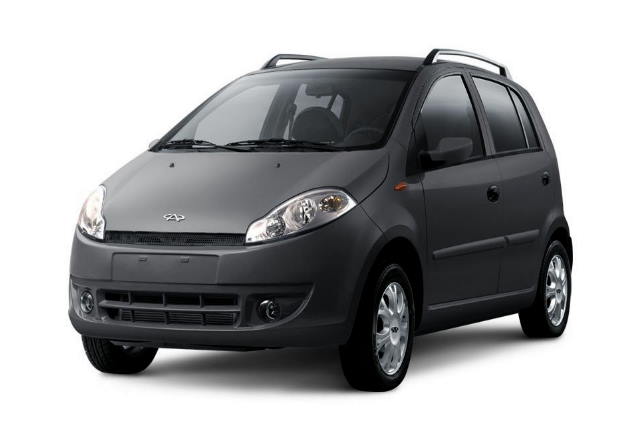

Chery Kimo produkowana była w latach 2007, 2008, 2009, 2010, 2011, 2012 i 2013 z silnikiem o pojemności 1,3 litra. W tym czasie model został zaktualizowany. Znany również jako Chery A1 , Speranza A113 i DR Motor DR2 . W naszej publikacji znajdziesz opis bezpieczników i przekaźników Chery Kimo wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego.
Przedział pasażerski

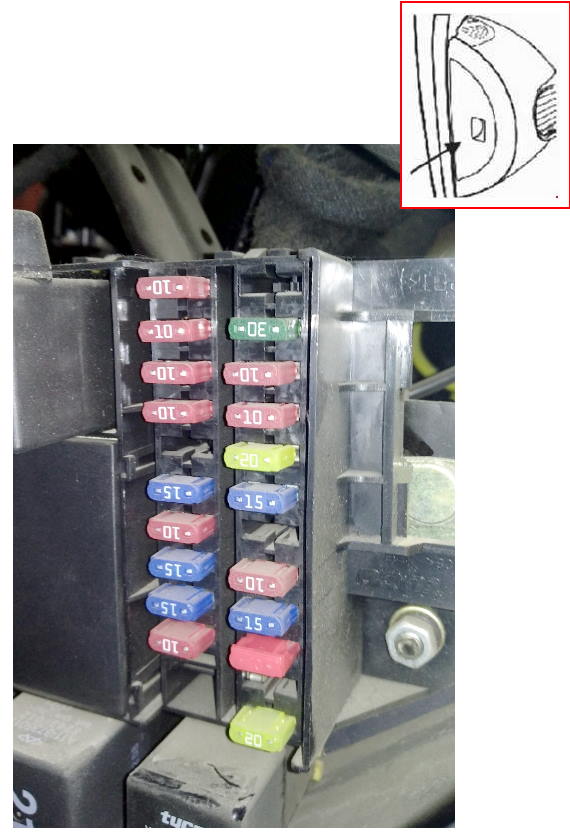

Wewnątrz samochodu główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie deski rozdzielczej i jest zamknięta pokrywą ochronną.

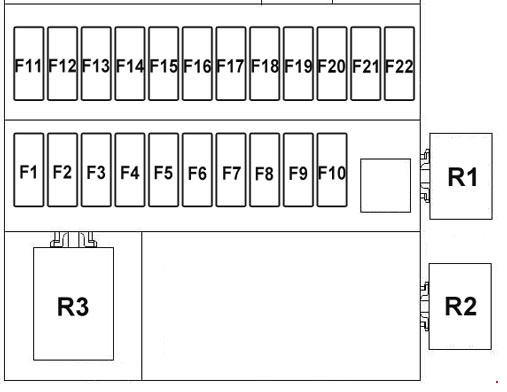

Schemat
Opis
| F1 | 10A Zestaw wskaźników |
| F2 | 10A Elektryczne lusterka, włącznik świateł hamowania, moduł sterujący nadwozia (BCM) |
| F3 | 10A ABS |
| F4 | Poduszki powietrzne 10A |
| F5 | Nieużywany |
| F6 | 15A Szyberdach (jednostka sterująca), spryskiwacz, wycieraczka tylna |
| F7 | Przekaźnik klimatyzacji 10A, kierunkowskazy |
| F8 | 15A Wycieraczka przednia |
| F9 | Zapalniczka 15A |
| F10 | 10A Radio (radio) |
| F11 | Nieużywany |
| F12 | Rozrusznik 25A |
| F13 | Złącze diagnostyczne 10A |
| F14 | Światła stopu 10A |
| F15 | 20A System audio (radio) |
| F 16 | 15A Sygnał dźwiękowy, tylne światło przeciwmgielne |
| F17 | Nieużywany |
| F18 | 10A Lampa wewnętrzna, światła pozycyjne |
| F19 | 15A Przełącznik alarmowy |
| F20 | 10A Oświetlenie tablicy przyrządów |
| F21 | Właz 20A |
| F22 | 20A Ogrzewana tylna szyba |
| Przekaźnik | |
| R1 | Podgrzewacz |
| R2 | Kierunkowskazy |
| R3 | Wycieraczka |
W przypadku zapalniczki bezpiecznik nr 9 odpowiada za 15A.
Komora silnika

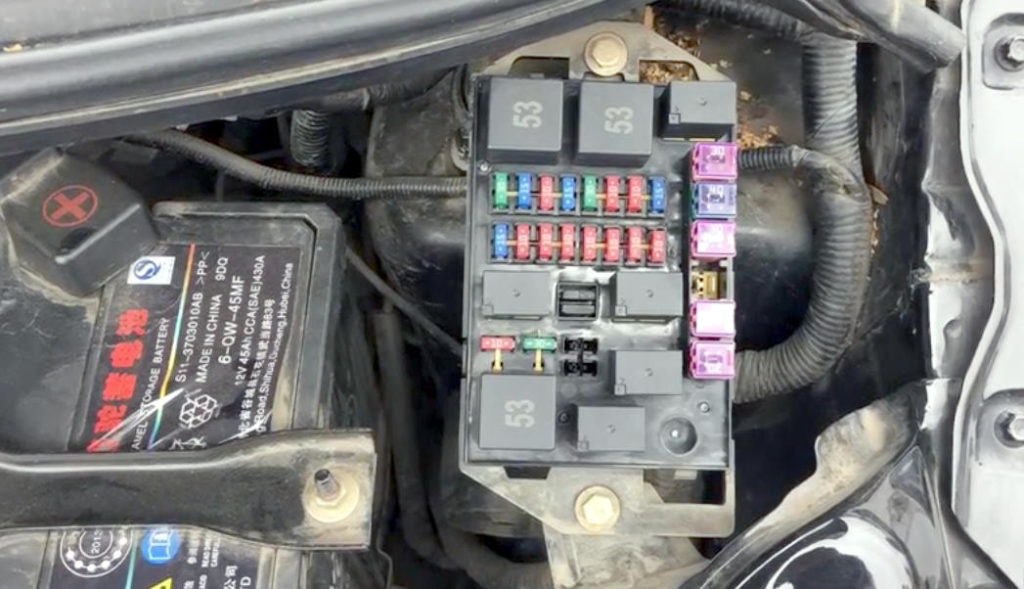

Pod maską główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie obok akumulatora i również jest przykryta pokrywą ochronną.

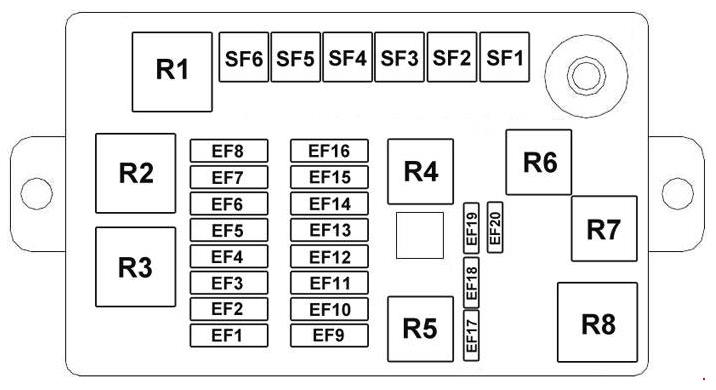

Schemat
Przeznaczenie
| SF1 | 30A Wentylator chłodzący (wysoka prędkość) |
| SF2 | Moduł sterujący nadwozia 30A (BCM) |
| SF3 | Kondycjoner 30A |
| SF4 | Bateria 40A (zacisk 30a) |
| SF5 | 30A ABS |
| SF6 | 30A ABS |
| EF1 | 20A Wentylator chłodzący (niska prędkość) |
| EF2 | 15A Przednie światła przeciwmgielne |
| EF3 | 10A Jednostka sterująca silnika (ECU) |
| EF4 | 15A Pompa paliwa |
| EF5 | 30A Przekaźnik główny |
| EF6 | 10A Sprężarka klimatyzacji |
| EF7 | Sonda lambda 15A (czujnik tlenu) |
| EF8 | Nieużywany |
| EF9 | 15A Cewka zapłonowa |
| EF10 | 10A Światło cofania |
| EF11 | 10A Prawe światła obrysowe |
| EF12 | 10A Lewe światła obrysowe |
| EF13 | 10A Prawe światło drogowe |
| EF14 | 10A Lewe światło drogowe |
| EF15 | 10A Prawe światło mijania |
| EF16 | 10A Lewe światło mijania |
| EF17 | Zapasowy |
| EF18 | Zapasowy |
| EF19 | Zapasowy |
| EF20 | Zapasowy |
| Przekaźnik | |
| R1 | Przednie światła przeciwmgielne |
| R2 | Wentylator chłodzący (wysoka prędkość) |
| R3 | Wentylator chłodzący (niska prędkość) |
| R4 | Przyciemnione reflektory |
| R5 | Sprężarka klimatyzacji |
| R6 | Reflektory świateł drogowych |
| R7 | Główny przekaźnik |
| R8 | Pompa paliwowa |
Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
