Lifan Solano 620 1 generacji produkowany był w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015. W tym czasie model był unowocześniany. Ponadto w latach 2016, 2017, 2018, 2019 wyprodukowano Lifan Solano 2 generacje. W niniejszej publikacji zaprezentujemy opis bezpieczników i przekaźników Lifan Solano wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia i regionu, do którego dostarczono pojazd.
Contents
Przedział pasażerski
Skrzynka bezpiecznikowa

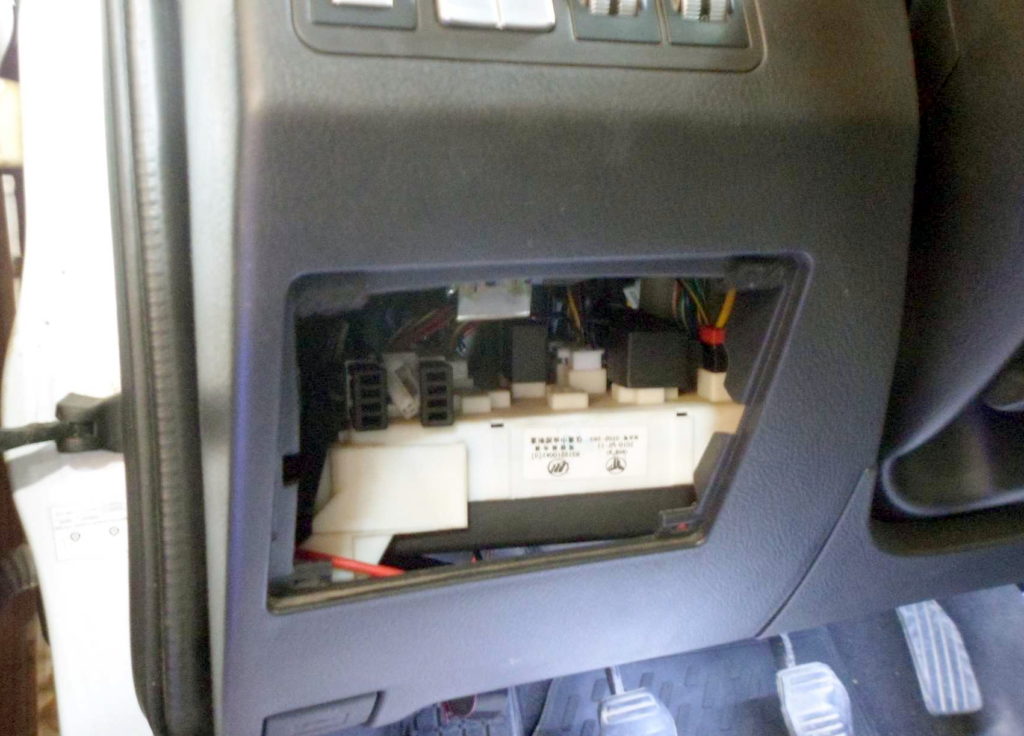

W kabinie pasażerskiej skrzynka bezpieczników i przekaźników znajduje się w lewym dolnym rogu tablicy rozdzielczej. Aby uzyskać do niego dostęp, należy wyjąć szufladę na drobne przedmioty, pociągając ją do siebie i ściskając po bokach.

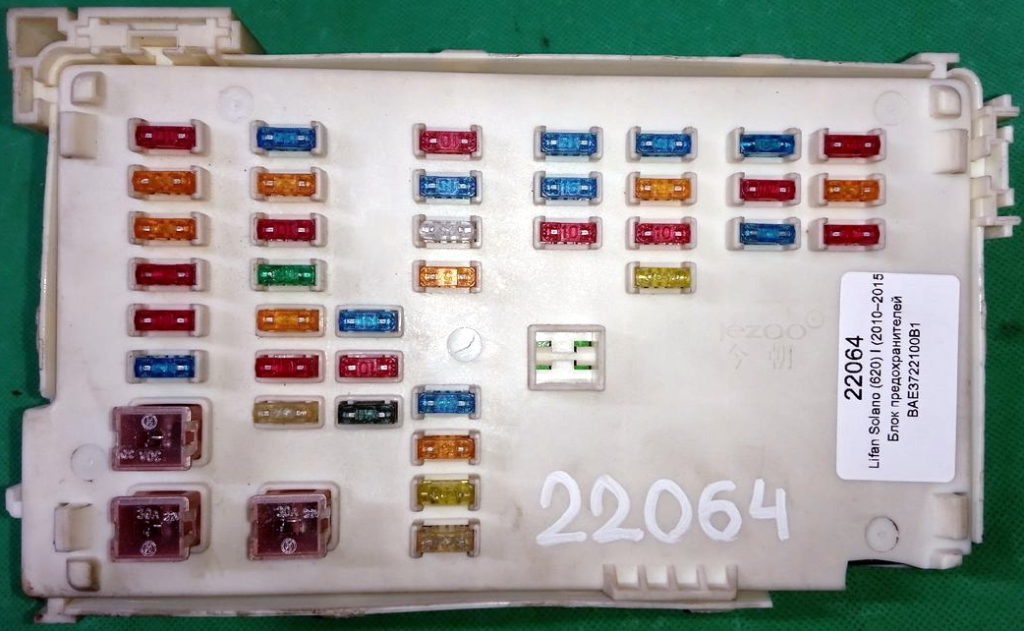

Zdjęcie poglądowe

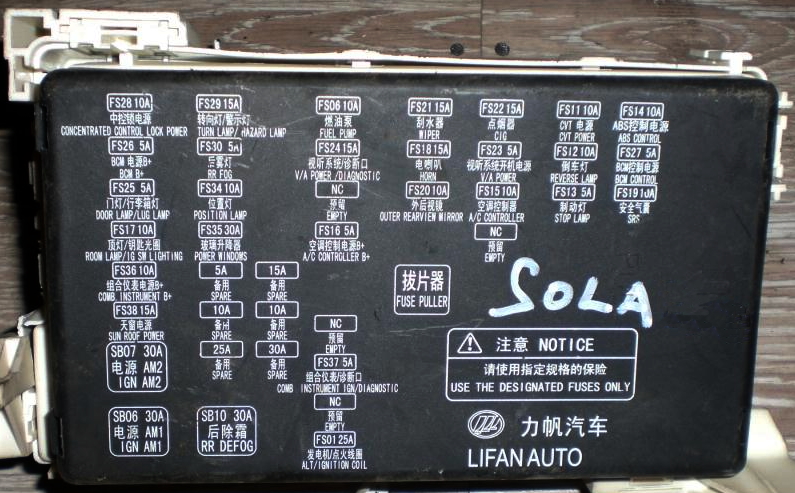

Sprawdź przeznaczenie elementów za pomocą swoich diagramów na okładce klocków.

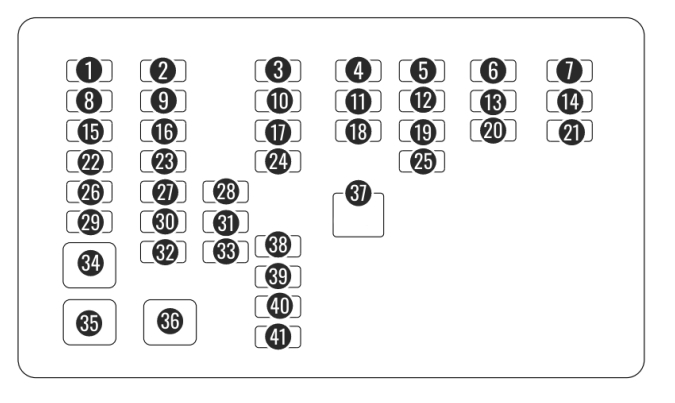

Schemat
Opis
Solano 620
| 1 | 10A Zamek centralny (zasilany przez elektroniczną jednostkę sterującą wyposażeniem elektrycznym nadwozia BCM (jednostka komfortu)) |
| 2 | 15A Kierunkowskazy, sygnalizacja awaryjna (gang awaryjny) |
| 3 | 10A Pompa benzyny (pompa paliwa) |
| 4 | 15A Wycieraczka szyby przedniej (wycieraczki) |
| 5 | Zapalniczka 15A |
| 6 | Automatyczna skrzynia biegów 10A |
| 7 | Układ hamulcowy ABS 10A (zasilanie modułu ABS) |
| 8 | 5A Elektroniczna jednostka sterująca urządzeniami elektrycznymi „VSM” (jednostka komfortowa) |
| 9 | 5A Światła przeciwmgielne – tył |
| 10 | 15A Radio (system audio), złącze diagnostyczne |
| 11 | Sygnał 15A (sygnał dźwiękowy, klakson) |
| 12 | 5A Radio (sterowanie systemem audio w kierownicy) |
| 13 | 10A Światła cofania |
| 14 | 5A Stacyjka (sterowanie blokadą z BCM) |
| 15 | 5A Oświetlenie bagażnika (bagażnika), lampki oświetlenia drzwi |
| 16 | Wymiary 10A; Światła dzienne |
| 17 | 15Arezerwa (zapasowa) |
| 18 | Lusterka boczne 10A |
| 19 | 10A Elektroniczna jednostka sterująca nagrzewnicy (piec) i klimatyzatora (A/C) |
| 20 | 5A STOP – sygnały |
| 21 | Układ sterowania poduszką powietrzną SRS 10A |
| 22 | 10A Lampy wewnętrzne, oświetlenie wyłącznika zapłonu |
| 23 | Elektryczne szyby 30A |
| 24 | 5A Zasilanie przycisków centralnego zamka (sterownik ogrzewania) |
| 25 | Rezerwa 10A (zapasowa) |
| 26 | 10A Kombinacja/zestaw urządzeń |
| 27 | Rezerwa 5A (zapasowa) |
| 28 | Rezerwa 15A (zapasowa) |
| 29 | 10A Szyberdach (elektryczny) |
| 30 | Rezerwa 10A (zapasowa) |
| 31 | Rezerwa 10A (zapasowa) |
| 32 | Rezerwa 25A (zapasowa) |
| 33 | Rezerwa 30A (zapasowa) |
| 34 | 30A Zapłon AM2 |
| 35 | 30A Zapłon AM1 |
| 36 | 30A Ogrzewana/ogrzewana tylna szyba |
| 37 | Pęseta bezpiecznikowa |
| 38 | 15A Podgrzewane/podgrzewane siedzenia przednie |
| 39 | 5A Kombinacja/zestaw urządzeń |
| 40 | Rezerwa 20A (zapasowa) |
| 41 | 15A Alternator, cewki zapłonowe, czujnik prędkości pojazdu, czujnik położenia wału korbowego |
Za działanie zapalniczki odpowiada bezpiecznik nr 5 przy 15A.
Solano 2
| 1 | 15A Złącze diagnostyczne / system AV |
| 2 | 10A Pasywny system bezkluczykowego otwierania/uruchamiania silnika (PKE/PEPS) |
| 3 | 10A Tylne światła przeciwmgielne |
| 4 | Rezerwa 15A (zapasowa) |
| 5 | 10A Światła stopu |
| 6 | 10A Sterownik klimatyzacji |
| 7 | Zapalniczka 15A |
| 8 | 5A Jednostka sterująca klimatyzacją |
| 9 | 30A Elektryczne szyby |
| 10 | 15A Kierunkowskazy |
| 11 | Generator 25A |
| 12 | 15A Elektryczna blokada kolumny kierownicy (ESCL) |
| 13 | 5A Magnetofon radiowy (wyłącznik zasilania systemu audio-wideo) |
| 14 | Rezerwa 15A (zapasowa) |
| 15 | 5A Lampki oświetlenia drzwi, lampa oświetlenia bagażnika |
| 16 | 15A Szyberdach (elektryczny) |
| 17 | Zasilanie jednostki sterującej ABS 10A (ABS) |
| 18 | Układ sterowania poduszką powietrzną SRS 10A |
| 19 | 15A Pompa benzyny (pompa paliwa) |
| 20 | 10A Elektryczne lusterka boczne |
| 21 | 20A Wycieraczka przedniej szyby (wycieraczki) |
| 22 | 10A Lampy wewnętrzne, oświetlenie wyłącznika zapłonu |
| 23 | 10A Światła boczne |
| 24 | 5A Kombinacja/zestaw urządzeń |
| 25 | 15A Centralny zamek |
| 26 | Bezpiecznik 10A B+ zestaw wskaźników |
| 27 | Rezerwa 5A (zapasowa) |
| 28 | Rezerwa 20A (zapasowa) |
| 29 | 10A Bezpiecznik B+ BCM |
| 30 | Rezerwa 10A (zapasowa) |
| 31 | Rezerwa 25A (zapasowa) |
| 32 | Rezerwa 15A (zapasowa) |
| 33 | Rezerwa 30A (zapasowa) |
| 34 | Fotele przednie elektrycznie sterowane 20A |
| 35 | 20A Rozrusznik |
| 36 | 30A Ogrzewana/ogrzewana tylna szyba |
| 37 | Pęseta bezpiecznikowa |
| 38 | 10A Jednostka sterująca skrzynią biegów (TCU) |
| 39 | Zarządzanie energią 10A BCM |
| 40 | 15A Ogrzewanie / ogrzewanie siedzenia |
| 41 | 10A Światła cofania |
W Lifanie Solano drugiej generacji za działanie zapalniczki odpowiada bezpiecznik nr 7 przy 15A.
Przekaźnik
Przekaźniki instalowane są z tyłu bloku.

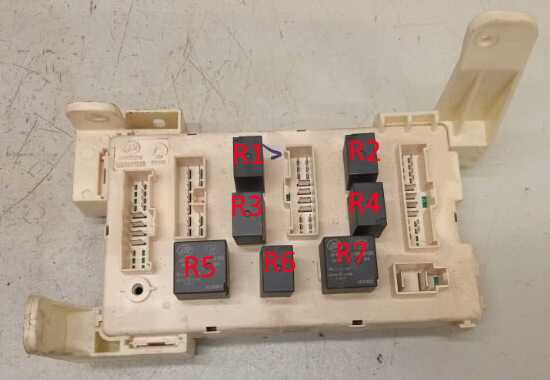

Zdjęcie – schemat
Przeznaczenie
Solano 620
| R1 | Przekaźnik klaksonu |
| R2 | Przekaźnik tylnych świateł przeciwmgielnych |
| R3 | Przekaźnik pompy paliwa (pompa paliwa) |
| R4 | Ogrzewany/ogrzewany przekaźnik tylnej szyby |
| R5 | Pusty (rezerwa) |
| R6 | Pusty (rezerwa) |
| R7 | Gniazdo przekaźnika do podłączenia dodatkowego wyposażenia |
Solano 2
| R1 | Przekaźnik tylnych świateł przeciwmgielnych |
| R2 | Ogrzewany/ogrzewany przekaźnik tylnej szyby |
| R3 | Przekaźnik pompy paliwa (pompa paliwa) |
| R4 | Przekaźnik START (rozrusznik) |
| R5 | Przekaźnik ACC (pozycja stacyjki ACC) |
| R6 | Przekaźnik IG1 (zapłon 1) |
| R7 | Przekaźnik IG2 (zapłon 2) |
Komora silnika

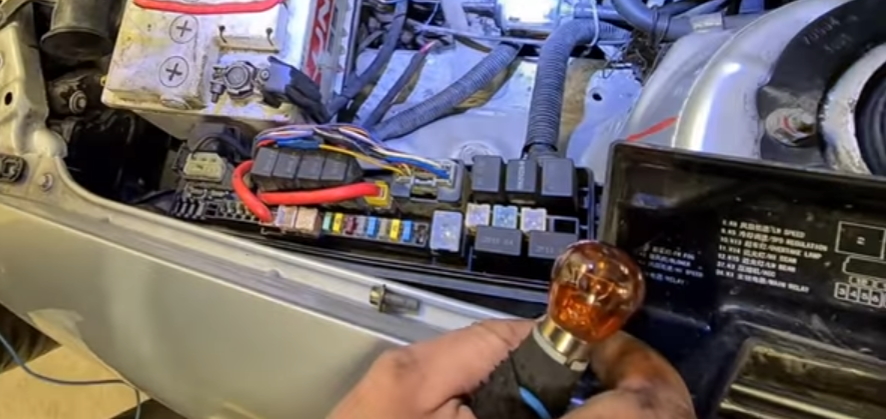

Pod maską, w komorze silnika, główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie obok akumulatora i jest zamknięta pokrywą ochronną.
Zdjęcie

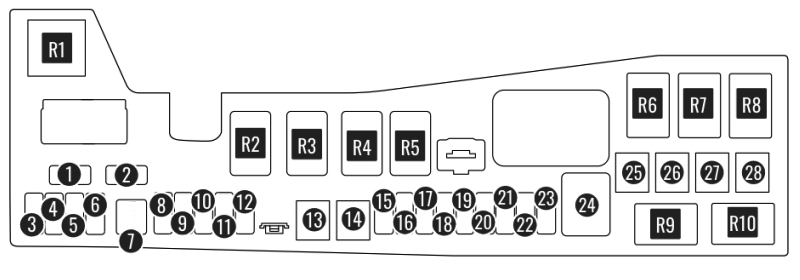

Schemat
Oznaczenie
Skrzynka bezpiecznikowa
| 1 | Rezerwa (zapasowa) |
| 2 | Rezerwa (zapasowa) |
| 3 | Rezerwa (zapasowa) |
| 4 | Rezerwa (zapasowa) |
| 5 | Rezerwa (zapasowa) |
| 6 | Rezerwa (zapasowa) |
| 7 | Pęseta bezpiecznikowa |
| 8 | Pusty (rezerwa) |
| 9 | Pusty (rezerwa) |
| 10 | Pusty (rezerwa) |
| 11 | Pusty (rezerwa) |
| 12 | Pusty (rezerwa) |
| 13 | Układ hamulcowy ABS 30/40A (jednostka ABS) |
| 14 | Układ hamulcowy ABS 25/30A (jednostka ABS) |
| 15 | 25A Przekaźnik główny (zasilanie wtryskiwaczy, czujników tlenu, elektrozaworu adsorbera) |
| 16 | 10A Sprężarka klimatyzacji |
| 17 | 10A Alternator, ECU |
| 18 | 25/35A Wysokoobrotowe wentylatory elektryczne układu chłodzenia silnika (chłodnicy) i układu klimatyzacji |
| 19 | 25/35A Wentylatory elektryczne wolnoobrotowe układu chłodzenia silnika (chłodnicy) i układu klimatyzacji |
| 20 | 5A Zasilanie przekaźnika R3, R4, R5, R6 (regulator prędkości wentylatora / wysoka prędkość / niska prędkość / sprężarka klimatyzacji) 15A Sygnał |
| 21 | 15A Światła mijania |
| 22 | 15A Reflektory świateł drogowych, kierunkowskazy |
| 23 | 15A Przednie światła przeciwmgielne (PTF) |
| 24 | Bezpiecznik główny 100A |
| 25 | 40A Wentylator elektryczny pieca (nagrzewnicy). |
| 26 | Gniazdo 60A do podłączenia dodatkowego sprzętu elektrycznego |
| 27 | Bezpiecznik obwodu zasilania wyposażenia elektrycznego kabiny pasażerskiej |
| 28 | 60A Silnik elektryczny EPS |
Przekaźnik
| R1 | Przekaźnik wentylatora pieca (wentylator nagrzewnicy elektrycznej) |
| R2 | Solano 620: Przekaźnik przednich świateł przeciwmgielnych (PTF) Solano 2: Przekaźnik klaksonu (klakson) |
| R3 | Wysokoobrotowy wentylator chłodnicy (układ chłodzenia silnika) |
| R4 | Niska prędkość wentylatora chłodnicy (układ chłodzenia silnika) |
| R5 | Regulacja prędkości wentylatorów elektrycznych /wysoka prędkość/niska prędkość układu klimatyzacji i ogrzewania (ogrzewania). |
| R6 | Solano 620: Przełączanie świateł drogowych (miganie świateł drogowych) Solano 2: Przekaźnik mocy modułu sterującego CVT |
| R7 | Przekaźnik świateł drogowych |
| R8 | Przekaźnik świateł mijania |
| R9 | Przekaźnik sprężarki klimatyzacji |
| R10 | Przekaźnik główny (przekaźnik mocy wtryskiwaczy, czujników tlenu, elektrozawór adsorbera |
Jeśli masz coś do dodania lub znalazłeś błąd, napisz w komentarzach.
