Sinotruk Howo to rodzina ciężkich samochodów ciężarowych wyprodukowanych w latach 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2 021 i Czas 2020 z różnymi zmianami i modyfikacjami. Największą popularność zdobyły Howo A7 i Howo T5 . W tym materiale znajdziesz opis bezpieczników i przekaźników Howo wraz ze schematami skrzynek bezpiecznikowych, zdjęciami i lokalizacją. Wybierz bezpiecznik zapalniczki.

Nie ma jednego ogólnego opisu bezpieczników i przekaźników dla wszystkich modeli Howo. Wykonanie bloku i przeznaczenie elementów uzależnione jest od roku produkcji, regionu dostawy, silnika (Euro 2, Euro 3, Euro 4, Euro 5) oraz wersji Twojego samochodu.
Skrzynka bezpieczników i przekaźników

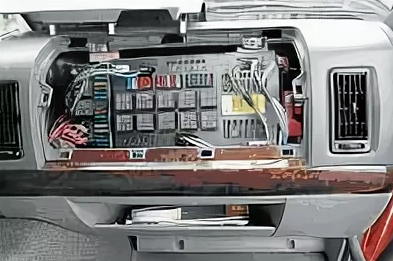

Główna skrzynka bezpieczników i przekaźników znajduje się w desce rozdzielczej po prawej stronie, po stronie pasażera.

Typ 1

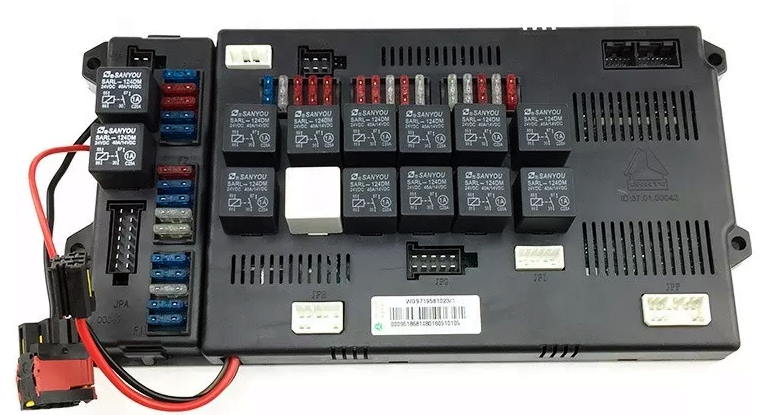

Zdjęcie poglądowe

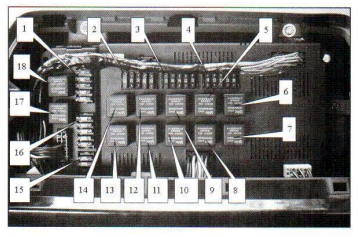

Schemat

Opis
- Grupa bezpieczników FЗ;
- Grupa bezpieczników F4:
- Grupa bezpieczników F5;
- Grupa bezpieczników Kb;
- Przekaźnik J4;
- Przekaźnik J5;
- Przekaźnik J10;
- Przekaźnik J9;
- Przekaźnik J3;
- Przekaźnik J8;
- Przekaźnik J7;
- Przekaźnik J2;
- Przekaźnik J6:
- Przekaźnik J1;
- Grupa bezpieczników F1;
- Grupa bezpieczników F2;
- Przekaźnik J12;
- Przekaźnik J11
Przeznaczenie
| F1-1 | Bezpiecznik regulacji siedzenia |
| F1-2 | Bezpiecznik stacyjki |
| F1-3 | Bezpiecznik ABS przyczepy |
| F1-4 | Bezpiecznik lewej zapalniczki |
| F1-5 | Bezpiecznik radia i prawej zapalniczki |
| F2-1 | Bezpiecznik ECAS |
| F2-2 | Bezpiecznik ABS |
| F2-3 | Bezpiecznik ABS |
| F2-4 | Bezpiecznik podnośnika szyby, lewy |
| F2-5 | Bezpiecznik podnośnika szyb, prawy |
| F3-1 | Zapasowy bezpiecznik przekaźnika |
| F3-2 | Zapasowy bezpiecznik przekaźnika |
| F3-3 | Bezpiecznik ABS |
| F3-4 | Bezpiecznik ECAS |
| F3-5 | Bezpiecznik |
| F4-1 | Bezpiecznik lewego kierunkowskazu |
| F4-2 | Bezpiecznik |
| F4-3 | Bezpiecznik ogrzewania siedzenia |
| F4-4 | Bezpiecznik |
| F4-5 | Bezpiecznik osuszacza powietrza |
| F5-1 | Bezpiecznik tablicy rozdzielczej i lewej skrzynki sterowniczej |
| F5-2 | Bezpiecznik wycieraczki |
| F5-3 | Bezpiecznik klimatyzatora |
| F5-4 | bezpiecznik świateł mijania |
| F5-5 | bezpiecznik świateł drogowych |
| F6-1 | Bezpiecznik świateł postojowych |
| F6-2 | Bezpiecznik |
| F6-3 | Bezpiecznik przednich świateł przeciwmgłowych |
| F6-4 | Zapasowy bezpiecznik |
| F6-5 | Zapasowy bezpiecznik |
| J1 | Bezpiecznik prawego kierunkowskazu |
| J2 | Przekaźnik osuszacza powietrza i elektrycznego ogrzewania siedzeń |
| J3 | Przekaźnik klimatyzacji |
| J4 | przekaźnik świateł drogowych |
| J5 | Przekaźnik przednich świateł przeciwmgłowych |
| J6 | Przekaźnik lewego kierunkowskazu |
| J7 | Przekaźnik wyłącznika wycieraczek |
| J8 | przekaźnik świateł mijania |
| J9 | Przekaźnik świateł postojowych |
| J10 | Źródło prądu D+ |
| J11 | zapasowy przekaźnik |
| J12 | zapasowy przekaźnik |
Typ 2

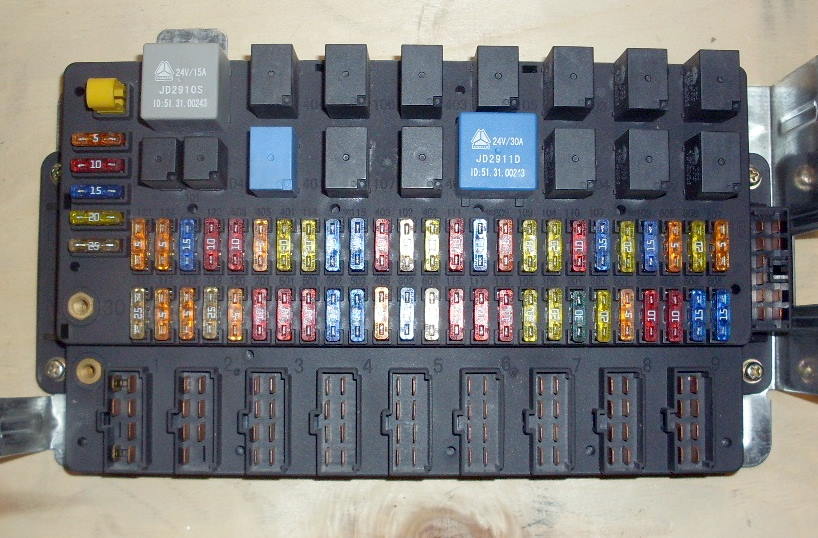

Zdjęcie poglądowe

Sprawdź schematy z oznaczeniami wydrukowanymi na okładce bloku.

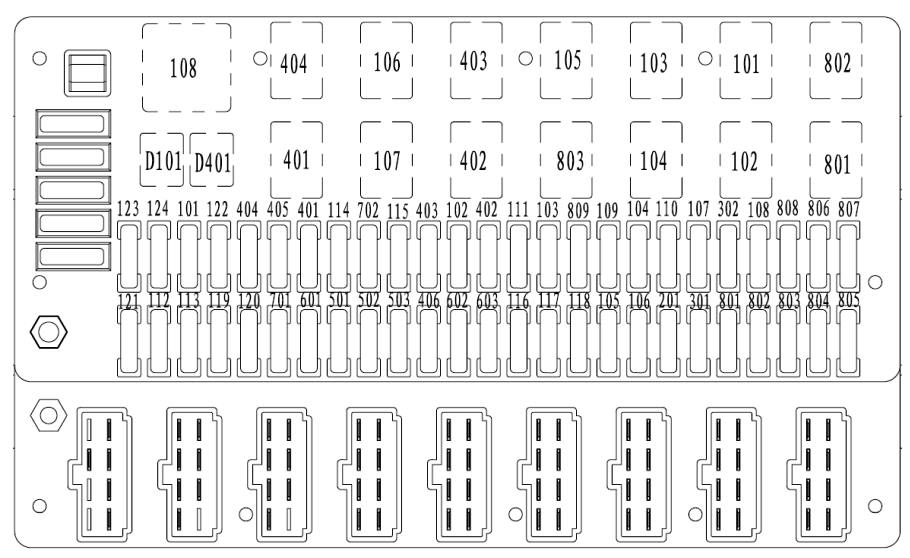

Schemat

Oznaczenie
| Р101 | 15A Część elektryczna 30 sterownika centralnego |
| Р102 | 15A Zapasowy bezpiecznik trzydzieści |
| Р103 | 15A Część elektryczna 30 sterownika centralnego |
| Р104 | 20A Część elektryczna 30 sterownika centralnego |
| Р105 | 20A Część elektryczna 30 sterownika centralnego |
| Р106 | 20A Część elektryczna 30 sterownika centralnego |
| Р107 | 15A Pozycja kluczyka zapłonu I bezpiecznik |
| Р108 | 15A Wycieraczka przedniej szyby o niskiej prędkości |
| Р109 | Wycieraczka przedniej szyby o mocy 20A i dużej prędkości |
| Р110 | Bezpiecznik klaksonu elektrycznego 10 A |
| Р111 | 10A Zawór elektromagnetyczny sygnału pneumatycznego |
| Р112 | 5A Światło pozycyjne lewe ciągnika |
| Р113 | 5A Światło pozycyjne prawe ciągnika |
| Р114 | 20A Przekaźnik elektryczny 15 |
| Р115 | Bezpiecznik 15A 15 |
| Р116 | 10A Lampa wewnętrzna |
| Р117 | 10A Elektryczny interfejs kombinowany 1P 30 |
| Р118 | 10A Rejestrator danych podróży 30 |
| Р119 | 25A Zużywalny bezpiecznik elektryczny |
| Р120 | Przyczepa 5A ABS 15 |
| Р121 | Przyczepa 10A ABS 30 |
| Р122 | 10A Światła pozycyjne przyczepy |
| Р123 | 5A Lewe światło pozycyjne przyczepy |
| Р124 | 5A Lampa przyczepy w prawym położeniu |
| Р201 | 30A AC 30 |
| Р301 | 20A Moduł sterujący lewych drzwi 30 |
| Р302 | 20A Moduł sterujący prawych drzwi 30 |
| Р401 | 20A Bezpiecznik Zawór bezpiecznikowy |
| Р402 | Bezpiecznik ECU silnika 20A |
| Р403 | 10A Hamowanie przepustnicą wydechu |
| Р404 | 10A Pomocniczy hamulec silnikowy |
| Р405 | Sterownik ECU silnika 5A |
| Р406 | 5A Zapasowy bezpiecznik trzydzieści |
| Р501 | 10A Sterownik automatycznej skrzyni biegów 15 |
| Р502 | 15A Sterownik automatycznej skrzyni biegów 30 |
| Р503 | Kontroler 15A |
| Р601 | Ciągnik ABS 10A |
| Р602 | Ciągnik ABS 15A |
| Р603 | Ciągnik ABS 25A |
| Р701 | Kontroler systemowy 10A ECU 15 |
| Р702 | Kontroler systemu 15A ECU 30 |
| Р801 | 5A Zasilanie interfejsu diagnostycznego |
| Р802 | Przełącznik zasilania 10A |
| Р803 | Bezpiecznik ogrzewania siedzenia 10A |
| Р804 | Bezpiecznik zamka kluczykowego 15A |
| Р805 | Bezpiecznik zasilania awaryjnego 15A |
| Р806 | Bezpiecznik zasilania awaryjnego 20A |
| Р807 | Bezpiecznik zasilania awaryjnego 20A |
Typ 3

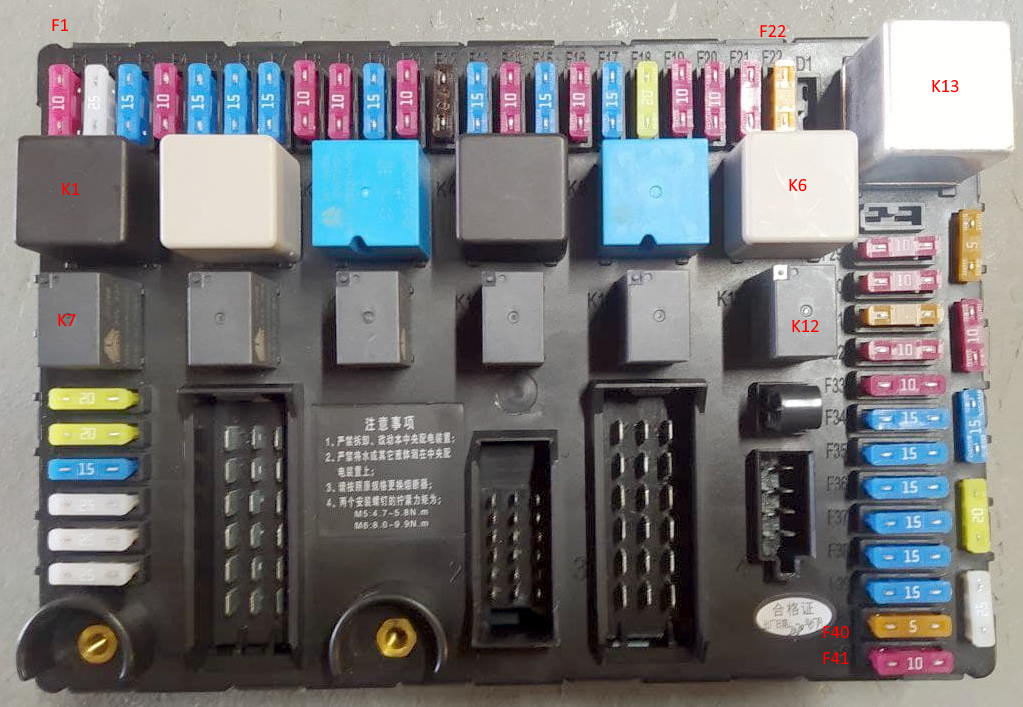

Schemat

Opis
| F1 | Zapalniczka 10A |
| F2 | Zasilanie sieciowe 25A |
| F3 | 15A Radio, oświetlenie |
| F4 | 10A Przednie światło przeciwmgłowe |
| F5 | Mikrokontroler 15A |
| F6 | Wycieraczka o dużej prędkości 15A |
| F7 | 15A Sterowanie silnikiem pojazdu |
| F8 | 10A Przekaźnik świateł mijania |
| F9 | 10A Dwupozycyjny przełącznik przyrządów |
| F10 | 15A Przekaźnik świateł drogowych |
| F11 | Rezerwa 10A |
| F12 | 7,5A Przekaźnik świateł cofania |
| F13 | 15A Kluczyk zapłonu |
| F14 | 10A Przekaźnik rozrusznika |
| F15 | Rezerwa 15A |
| F 16 | Przekaźnik klaksonu 15A |
| F17 | Wycieraczka 15A |
| F18 | 20A Pozycyjny przekaźnik pożarowy |
| F19 | 10A Ogień w prawej pozycji |
| F20 | Wydech 10A |
| F21 | 10A Ogień w lewej pozycji |
| F22 | 40A Przekaźnik mocy 15 |
| F23 | 20A Przekaźnik zapasowy |
| F24 | 20A Przekaźnik zapasowy |
| F25 | 15A ABS /fuseandrelay.com |
| F26 | ABS przyczepy 25A |
| F27 | Przekaźnik elektroniczny ECU 25A |
| F28 | 25A Przekaźnik zaworu bezpieczeństwa |
| F29 | 10A Przekaźnik świateł hamowania |
| F30 | 5A ASB |
| F31 | ABS przyczepy 5A |
| F32 | 10A Wentylator elektromagnetyczny VDR |
| F33 | Mikrokontroler 10A |
| F34 | 15A Światła robocze/blokada mechanizmu różnicowego |
| F35 | Przełącznik kombinowany 15A |
| F36 | 10A Główny włącznik światła |
| F37 | 15A Wyłącznik silnika z zewnątrz pojazdu |
| F38 | 15A Osuszacz powietrza |
| F39 | 15A Zapasowe złącze przyczepy |
| F40 | 5A Instrumenty |
| F41 | 10A Cewka grzewcza siedzenia |
| Przekaźnik | |
| К1 | Zasilanie sieciowe |
| К2 | Wycieraczki o dużej prędkości |
| К3 | Reflektor świateł drogowych |
| K4 | Rozrusznik |
| K5 | Światła obrysowe (pozycjonujące). |
| K6 | Niska prędkość wycieraczek |
| К7 | Przednia lampa przeciwmgielna |
| K8 | Reflektor świateł mijania |
| K9 | Światło cofania |
| К10 | Sygnał dźwiękowy |
| К11 | Wydech hamulca |
| К12 | Sygnał zatrzymania |
| К13 | Moc 15 |
Jeśli chcesz pomóc ulepszyć materiał lub znaleźć błąd – napisz w komentarzach.
