Chery Celer A13 był produkowany przez Chery w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 i 2019 z silnikiem o pojemności 1,5 litra. W tym czasie model przeszedł restyling. Znana również jako Chery Fulwin , Chery Storm lub Chery Celer . W tej publikacji znajdziesz opis bezpieczników i przekaźników Chery A13 wraz ze schematami skrzynek bezpiecznikowych i ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników oraz ich ilość w blokach może różnić się od prezentowanej i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpieczników i przekaźników
W dolnej części tablicy rozdzielczej znajduje się główna skrzynka bezpieczników i przekaźników.

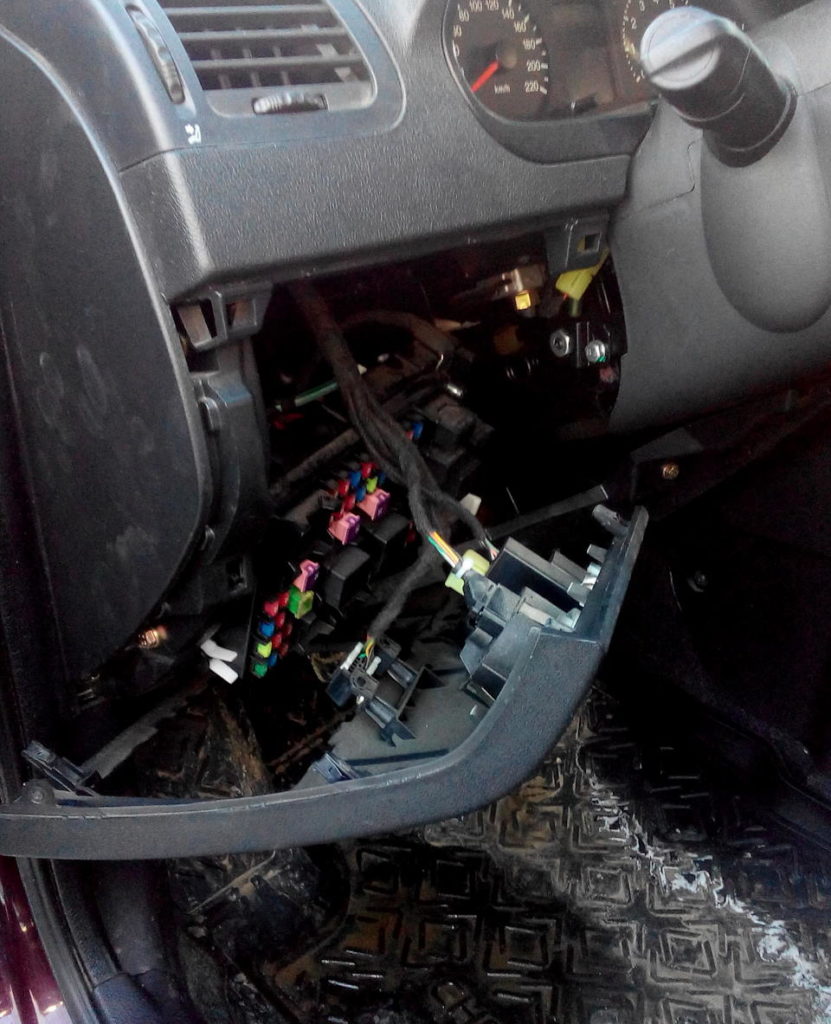

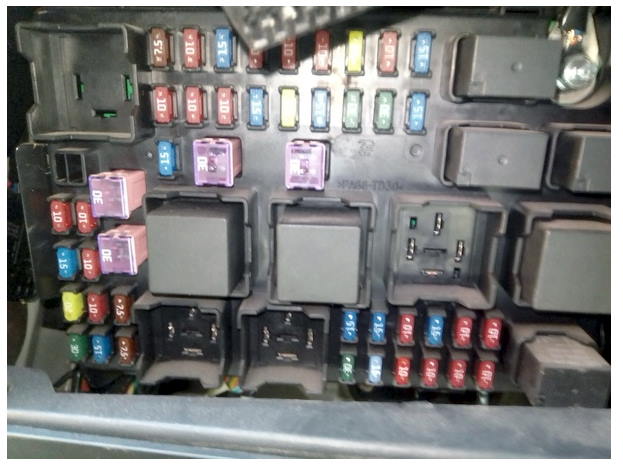

Aby się do niego dostać trzeba zdjąć dolną część panelu. Sam blok będzie wyglądał mniej więcej tak.

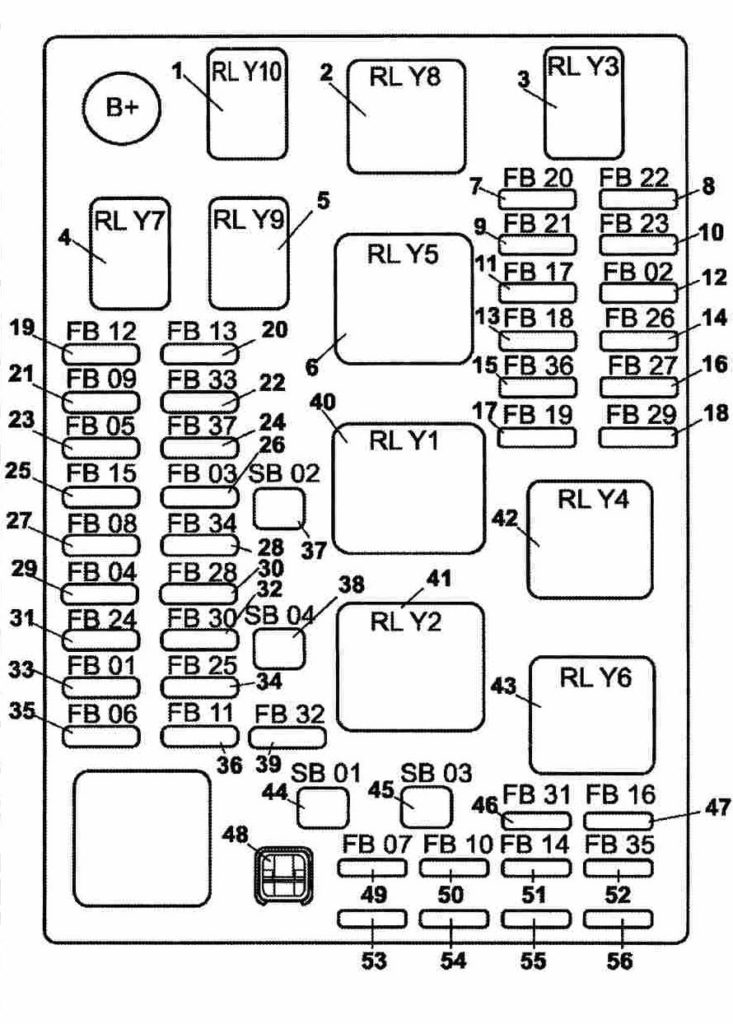

Schemat
Opis
| 1 | przekaźnik świateł mijania (RLY10); |
| 2 | przekaźnik główny (RLY8); |
| 3 | przekaźnik świateł drogowych (RLY3); |
| 4 | przekaźnik pompy paliwa (RLY7); |
| 5 | przekaźnik sprężarki (RLY9); |
| 6 | rezerwa (RLY5); |
| 7 | Bezpiecznik świateł drogowych lewego reflektora, 10 A(FB20); |
| 8 | bezpiecznik świateł mijania, lewy reflektor, 10 A (FB22); |
| 9 | bezpiecznik świateł drogowych prawego reflektora A (FB21); |
| 10 | bezpiecznik światła mijania prawego reflektora, 10 A (FB23); |
| 11 | bezpiecznik wentylatora, 15 A (FB17); |
| 12 | bezpiecznik systemu audio 10 A (FB02); |
| 13 | bezpiecznik czujnika tlenu, 10 A (FB18); |
| 14 | bezpiecznik położenia zewnętrznego lusterka wstecznego, 10 A (FB26); |
| 15 | bezpiecznik modułu zapłonu, 15 A (FB36); |
| 16 | bezpiecznik zapalniczki samochodowej, 15 A (FB27); |
| 17 | bezpiecznik sterownika silnika, wtryskiwaczy, 15 A (FB19); |
| 18 | rezerwa, 30 A (FB29); |
| 19 | bezpiecznik pompy paliwa, 15 A (FB12); |
| 20 | bezpiecznik sprężarki, 15 A (FB13); |
| 21 | bezpiecznik zestawu wskaźników, 10 A (FB09); |
| 22 | rezerwa, 30 A (FB33); |
| 23 | bezpiecznik modułu szyberdachu, 20 A (FB05); |
| 24 | rezerwa, 30 A (FB37); |
| 25 | bezpiecznik sterownika silnika, 10 A (FB15); |
| 26 | bezpiecznik systemu audio 15 A (FB03); |
| 27 | Bezpiecznik wskaźnika otwartych drzwi, 10 A (FB08); |
| 28 | rezerwa, 20 A (FB34); |
| 29 | bezpiecznik centrali alarmowej 10 A (FB04); |
| 30 | rezerwa, 15 A (FB28); |
| 31 | bezpiecznik poduszki powietrznej, 15 A (FB24); |
| 32 | bezpiecznik lampy cofania, 10 A (FB30); |
| 33 | bezpiecznik klimatyzacji, 10 A (FB01); |
| 34 | Bezpiecznik ABS, 10 A (FB25); |
| 35 | bezpiecznik układu monitorowania ciśnienia w oponach 7,5 A (FB06); |
| 36 | bezpiecznik czujników prędkości, 10 A (FB11); |
| 37 | bezpiecznik rozrusznika, 30 A (SB02); |
| 38 | bezpiecznik klimatyzacji, 30 A (SB04); |
| 39 | bezpiecznik świateł hamowania, 15 A (FB32); |
| 40 | przekaźnik rozrusznika (RLY1); |
| 41 | przekaźnik klimatyzacji (RLY2); |
| 42 | rezerwa (RLY4); |
| 43 | rezerwa (RLY6); |
| 44 | bezpiecznik wyłącznika zapłonu, 30 A (SB01); |
| 45 | rezerwa, 30 A (SB03); |
| 46 | rezerwa, 7,5 A (FB31); |
| 47 | rezerwa, 7,5 A (FB16); |
| 48 | pinceta; |
| 49 | bezpiecznik zestawu wskaźników, 10 A (FB07); |
| 50 | bezpiecznik układu diagnostycznego, 10A(FB10); |
| 51 | bezpiecznik sterownika silnika, 10A(FB14); |
| 52 | rezerwa, 15 A (FB35); |
| 53 | bezpiecznik zapasowy, 10 A; |
| 54 | bezpiecznik zapasowy, 15 A; |
| 55 | bezpiecznik zapasowy, 20 A; |
| 56 | zapasowy bezpiecznik, 30 A. |
Za działanie zapalniczki odpowiada bezpiecznik nr 16 przy 15A (FB27).
Skrzynka bezpiecznikowa

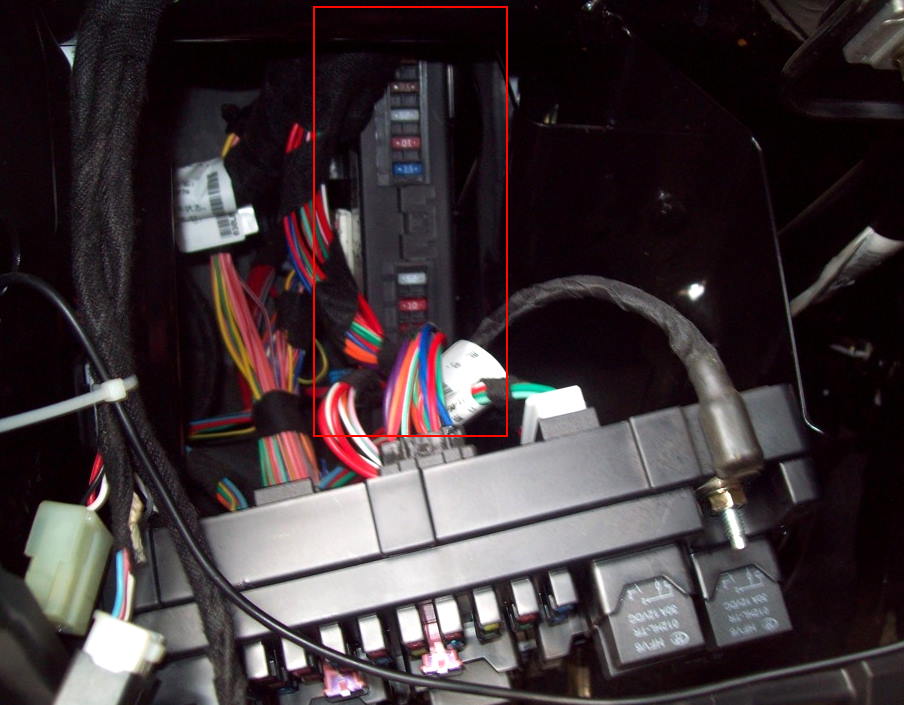

Za skrzynką główną z bezpiecznikami i przekaźnikami zainstalowana jest kolejna, dodatkowa skrzynka bezpieczników.

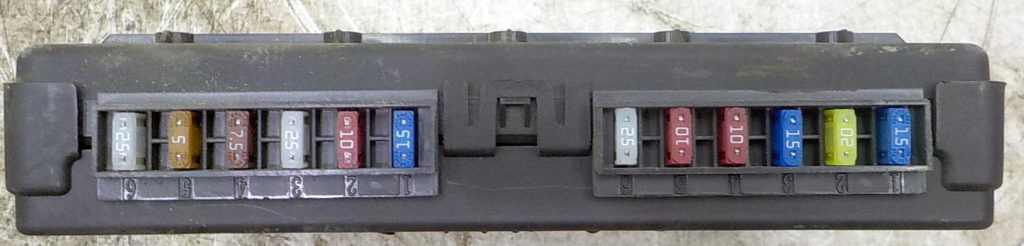

Schemat
Przeznaczenie
Lewa strona
- 15A Centralny zamek
- 10A Tylne światła przeciwmgielne
- 25A Elektryczne szyby tylne drzwi boczne
- 7,5A Lampy sufitowe bagażnika i oświetlenie otworu prawych przednich drzwi, rozmiar (prawe)
- 5A Lampa lampy sufitowej do oświetlenia otworu lewych drzwi przednich, rozmiar (lewy)
- 25A Elektryczne szyby drzwi przednich
Prawa strona
- Lampy alarmowe 15A
- 20A Ogrzewanie tylnej szyby
- 15A Światła przeciwmgielne
- 10A Sygnały dźwiękowe
- 10A Lampa wewnętrzna
- 25A Wycieraczka szyby przedniej
Komora silnika
Pod maską w komorze silnika znajdują się 2 skrzynki z bezpiecznikami i przekaźnikami.
Skrzynka bezpieczników zasilania

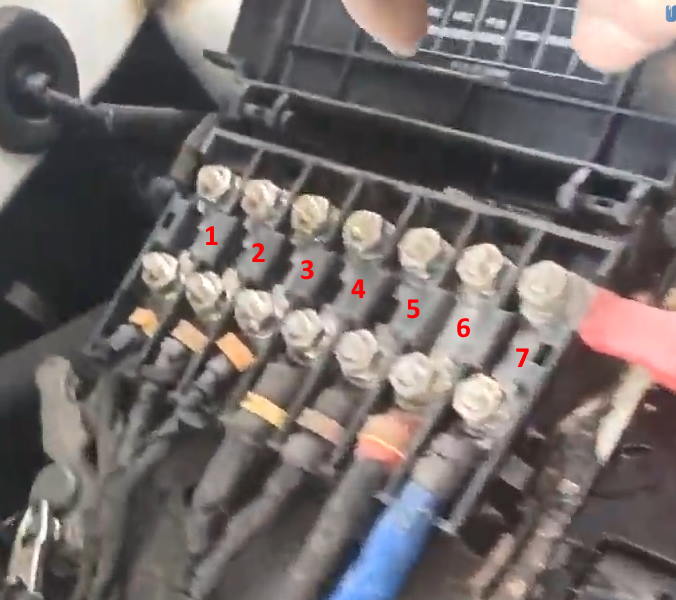

Na dodatnim zacisku akumulatora znajduje się skrzynka bezpiecznikowa dużej mocy wykonana w formie wkładek bezpiecznikowych.
Schemat na zdjęciu
Oznaczenie
- wentylator;
- system antywłamaniowy;
- system antywłamaniowy;
- wewnętrzna skrzynka bezpieczników;
- jednostka sterująca nadwozia;
- rozrusznik;
- generator.
Dodatkowe pudełko

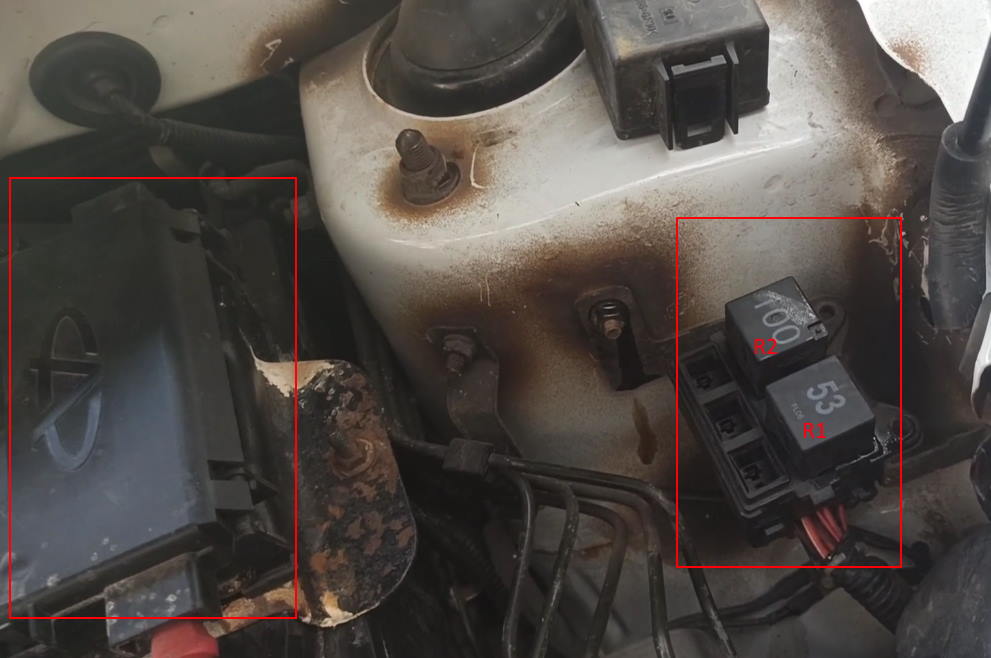

Montowany po lewej stronie, obok kolumny amortyzatora.
- R1 – przekaźnik wentylatora (wysoka prędkość);
- R2 – przekaźnik wentylatora (niska prędkość).
Jest coś do dodania – napisz w komentarzach.
