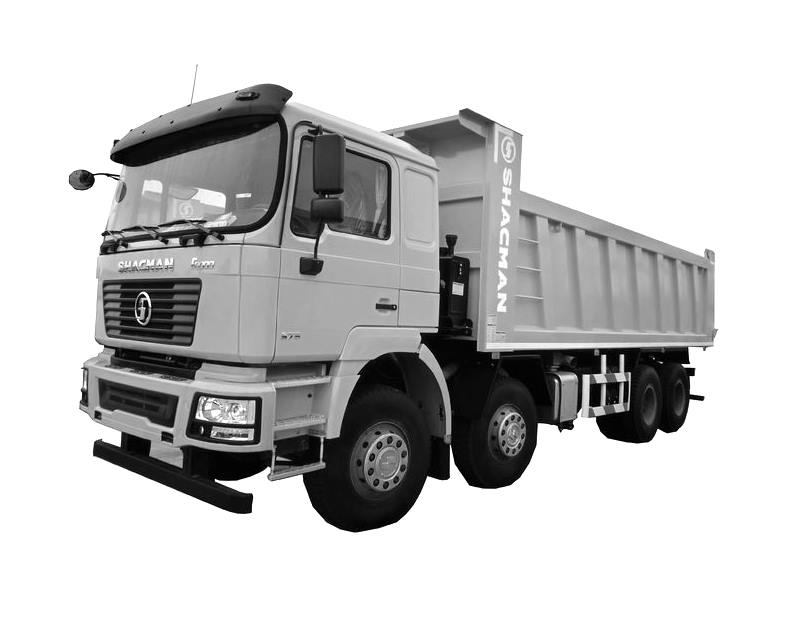

Shacman F (Shaanxi) to marka ciężarówek produkowanych przez firmę Shaanxi Heavy. W tym materiale przedstawimy opis bezpieczników i przekaźników do wywrotek, ciągników siodłowych i innych modyfikacji serii Shakman f2000 f3000, które zostały zaprojektowane na wspólnej podstawie z Man f2000 / f90 i wypuszczone do 2020 roku. Samochody te mają podobną instalację elektryczną obwody. Można tam również znaleźć schematy skrzynek bezpiecznikowych i przekaźnikowych, zdjęcia ich wykonania oraz lokalizacji. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Nie ma jednego ogólnego opisu wszystkich modeli Shacmana. Przeznaczenie bezpieczników i przekaźników zależy od roku produkcji, regionu dostawy i poziomu wyposażenia pojazdu. Sprawdź informacje na podstawie diagramów znajdujących się z tyłu pokrywy pudełka.
Skrzynka bezpieczników i przekaźników

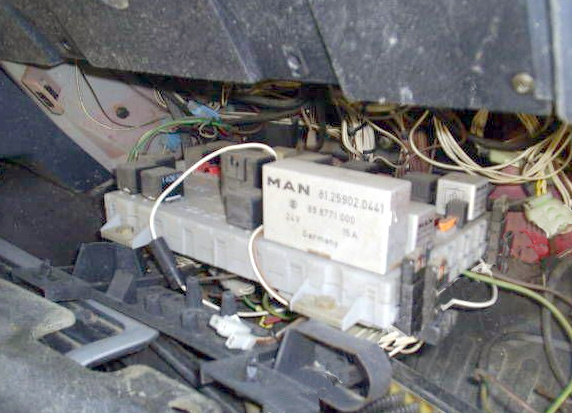

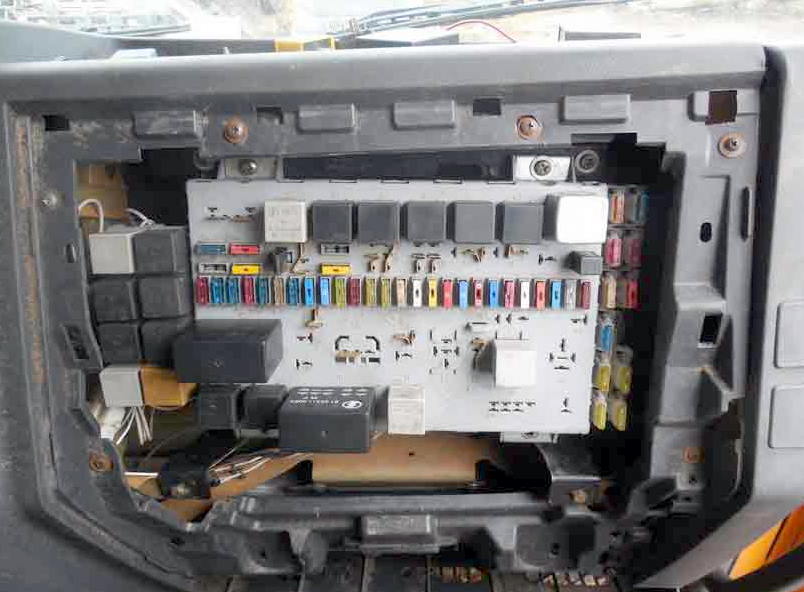

W kabinie Shacmana główna skrzynka bezpieczników i przekaźników znajduje się w desce rozdzielczej po stronie pasażera.
W MAN można go zamontować na dole panelu.

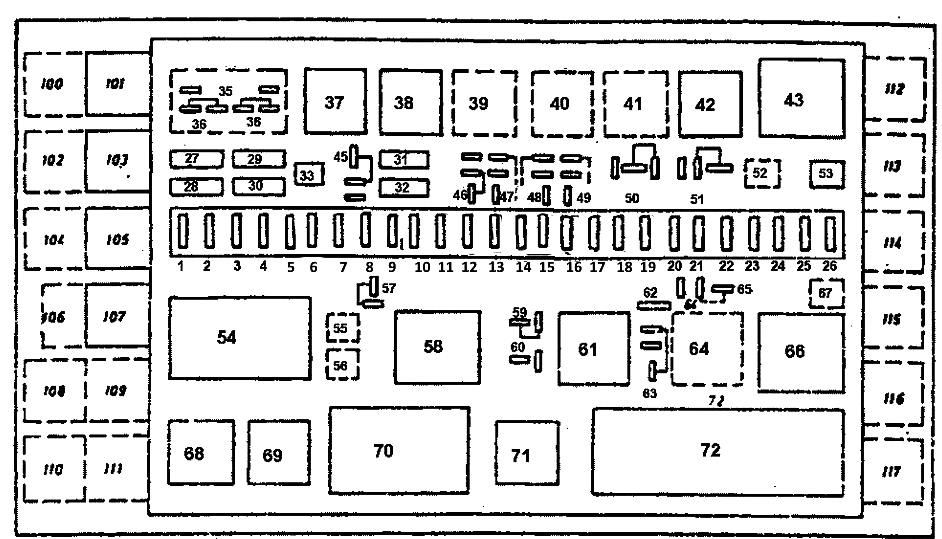

Schemat
Opis
| 1 | Światła mijania, prawe |
| 2 | światła mijania, lewe |
| 3 | Światła drogowe, prawda |
| 4 | Światła drogowe, lewe |
| 5 | Światło postojowe i tylne, prawe |
| 6 | Światło postojowe i tylne, lewe |
| 7 | sterowanie średnią prędkością (zapasowe) |
| 8 | podgrzewacz filtra paliwa |
| 9 | oświetlenie przyrządów i oświetlenie włączników |
| 10 | światła przeciwmgielne / tylne światła przeciwmgielne |
| 11 | bezpiecznik. silnik |
| 12 | Oświetlenie wewnętrzne / Lampka do czytania / Oświetlenie schodów / System świateł awaryjnych Prędkościomierz obrotomierza / Radio |
| 13 | ABS (zapasowy) |
| 14 | wycieraczki, spryskiwacze szyb |
| 15 | ABS, zawory regulacji ciśnienia (zapasowe) |
| 16 | ABS / Przyczepa (zapas) |
| 17 | skrzynia biegów (zapasowa) |
| 18 | sterowanie wentylatorem |
| 19 | ogrzewanie lusterek |
| 20 | urządzenie migające |
| 21 | zatrzymywać się. silnik (magnes wyłączający) |
| 22 | ogrzewanie/wentylacja |
| 23 | światło hamowania/światło cofania |
| 24 | kontrola pracy (wskaźniki, lampki kontrolne) |
| 25 | zapalniczka |
| 26 | pomoc w uruchomieniu palnika elektrycznego |
| 27 do 32 – Zapasowe bezpieczniki | |
| 33 | Uchwyt bezpiecznika |
| 36 | X 36 mostów 56b R-56b, 56b-56b L |
| 37 | Przekaźnik K 37 – światło postojowe i tylne |
| 38 | Przekaźnik K 38 – odbiorcy, zacisk 58 |
| 39 | Przekaźnik K 39 – światła przeciwmgielne |
| 40 | Przekaźnik K 40 – tylne światło przeciwmgłowe |
| 41 | Wyłącznik główny akumulatora elektrycznego K 41 |
| 42 | Przekaźnik K 42 – światła mijania i drogowe |
| 43 | Przekaźnik K 43 – odbiorniki, zacisk 15 |
| 44 | Bezpłatny |
| 45 | Most X 45 2-1 |
| 46 | Most X 46 2-1 |
| 47 | Most X 47 2-3 |
| 48 | Mostek X 48 2-3 |
| 49 | Most X 49 2-3 |
| 50 | Most X 50 2-3 |
| 51 | Most X 51 2-1 |
| 52 | Dioda V52 – wyłącznik główny akumulatora elektrycznego |
| 53 | Dioda V53 wolna – zacisk 15 |
| 54 | Przekaźnik migający K54 |
| 55 | Bezpłatny |
| 56 | Dioda V56 |
| 57 | Mostek X57 2-1 |
| 58 | Przekaźnik K58 – opóźnienia – stop. silnik |
| 59 | Mostek X59 2-1 (niedostępny dla samochodów z ABS) |
| 60 | Bezpłatny |
| 61 | Czujnik krańcowy K61 – hamulec silnikowy |
| 62 | Ucho do wypełnienia |
| 63 | Mostek X63 2-3 |
| 64 | K64 – czujnik wartości granicznej – ogranicznik prędkości |
| 65 | Mostek X65 2-1 |
| 66 | Przekaźnik mocy K66 – pomoc w uruchomieniu palnika elektrycznego |
| 67 | Dioda V67 – wyłącznik główny akumulatora elektrycznego |
| 68 | Przekaźnik mocy K68 – migające kontrolki, prawy |
| 69 | Przekaźnik mocy K69 – migające kontrolki, lewy |
| 70 | Czujnik K70 – przerywacz przerwy w czyszczeniu szyby |
| 71 | Przekaźnik K71 – impuls czyszczenia – wycieraczka |
| 72 | Przekaźnik sterujący K72 – pomoc w uruchomieniu palnika elektrycznego |
| 100 | Przekaźnik rzędowy |
| 101 | Przekaźnik światła nocnego |
| 102 | Zapasowy |
| 103 | Diody hamowania silnika |
| 104 | Zapasowy |
| 105 | Zapasowy |
| 106 | bezpiecznik – spryskiwacz reflektorów |
| 107 | przekaźnik spryskiwaczy reflektorów |
| 108 | Zapasowy |
| 109 | bezpiecznik światła roboczego |
| 110 | przekaźnik spryskiwacza szyby przedniej |
| 111 | przekaźnik spryskiwacza szyby przedniej |
| 112 | Przekaźnik ABS/ASR |
| 113 | Przekaźnik ABS/ASR |
| 114 | Przekaźnik ABS/ASR |
| 115 | Przekaźnik ABS/ASR |
| 116 | Przekaźnik ABS/ASR |
| 117 | Przekaźnik ABS/ASR |
Za zapalniczkę odpowiada bezpiecznik nr 25.
Dodatkowe pudełko

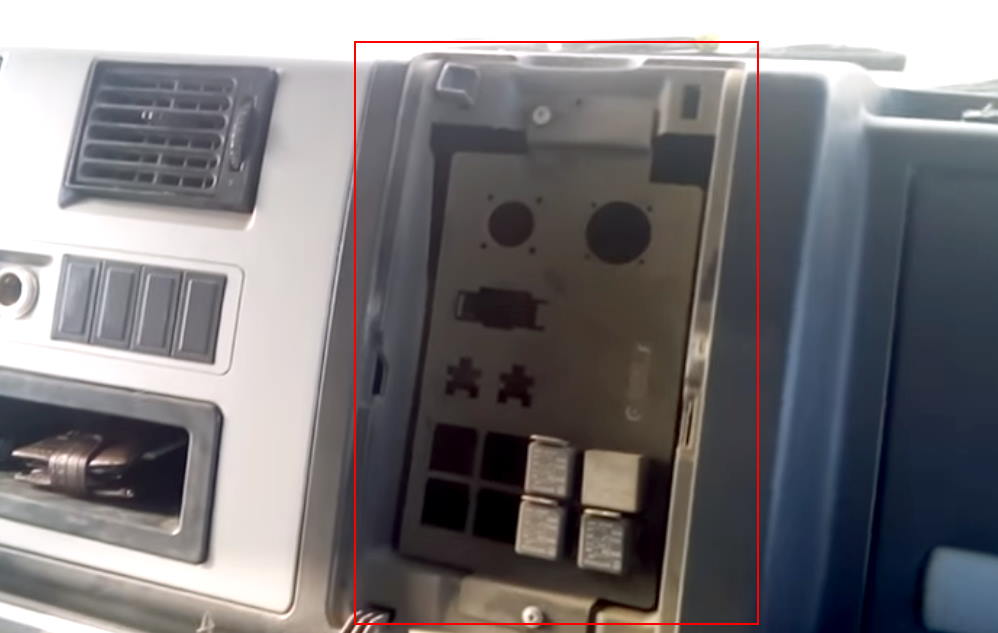

W niektórych modelach obok głównego można zamontować jeszcze jeden moduł z przekaźnikiem.

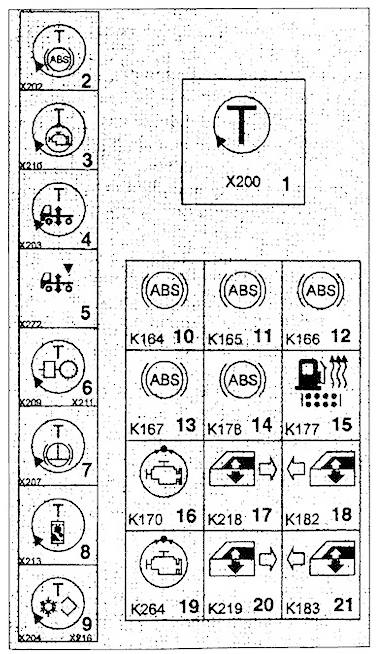

Przeznaczenie
Jest coś do uzupełnienia materiału – napisz w komentarzach.
