Chery Chance Niche był produkowany w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014 i 2015 z silnikami o pojemnościach 1,6, 1,8 i 2,0 litra. W tym czasie model został zaktualizowany. Znany również jako Chery A3, Chery Tengo i Chery Skin . W tym artykule znajdziesz opis bezpieczników i przekaźników Chery J11 wraz ze schematami skrzynek bezpiecznikowych i zdjęciami ich konstrukcji. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Contents
Przedział pasażerski

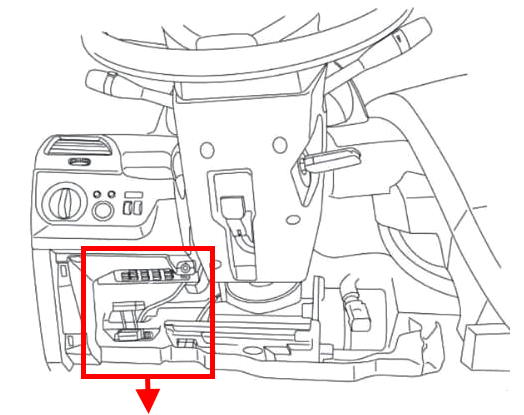

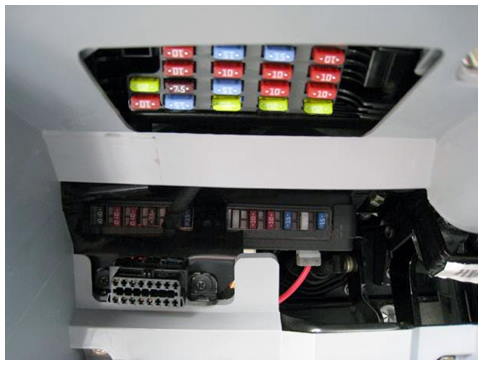

W kabinie pasażerskiej na dole tablicy rozdzielczej za osłonami znajdują się 2 skrzynki z bezpiecznikami.
Górna skrzynka bezpieczników

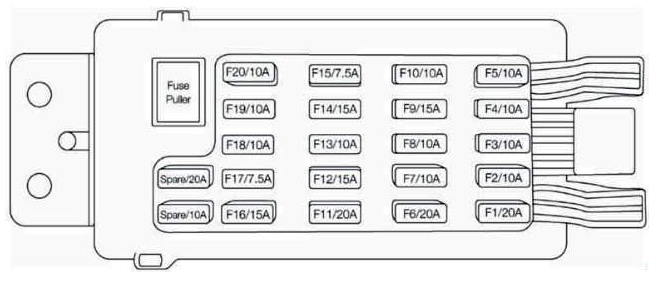

Schemat
Opis
| 1 | 20A Zapasowe |
| 2 | 10A Brzęczyk, elektryczna regulacja zasięgu reflektorów, światła pozycyjne, oświetlenie tablicy rejestracyjnej, światła przeciwmgielne i tylne, kierunkowskazy i światła awaryjne, światło cofania, oświetlenie wnętrza, klaksony, zewnętrzne lusterka wsteczne, system alarmu parkowania, system kontroli zamka drzwi, zasilanie szyby, podgrzewana szyba tylna i lusterka zewnętrzne, zamek pokrywy bagażnika, wycieraczka i spryskiwacz przedniej szyby, system audio. |
| 3 | 10A Zapasowe |
| 4 | 10A Elektryczna regulacja zasięgu reflektorów, światła postojowe, oświetlenie tablicy rejestracyjnej, światła przeciwmgielne i lampa, oświetlenie wnętrza, elektryczne wspomaganie kierownicy |
| 5 | 10A Światło cofania |
| 6 | Gniazdo elektryczne 20A |
| 7 | 10A Do przedniej skrzynki bezpieczników i przekaźników |
| 8 | 10A Elektryczne sterowanie zasięgiem reflektorów, wycieraczką i spryskiwaczem przedniej szyby |
| 9 | 15A Złącze diagnostyczne, układ zasilania paliwem, immobilizer |
| 10 | 10A Układ klimatyzacji, układ hamulcowy, brzęczyk, światła postojowe, oświetlenie tablicy rejestracyjnej, światła przeciwmgielne i lampa, kierunkowskazy i światła awaryjne, układ zasilania paliwem, tablica przyrządów, oświetlenie wnętrza, system alarmu parkowania, system sterowania zamkiem drzwi |
| 11 | 20A Światła stopu, układ hamulcowy |
| 12 | 15A System audio |
| 13 | 10A Zamek pokrywy bagażnika |
| 14 | 15A Zapasowe |
| 15 | 7,5A Złącze diagnostyczne, układ zasilania paliwem, immobilizer |
| 16 | 15A Układ zarządzania silnikiem (EMS), układ hamulcowy |
| 17 | 7,5A Zapasowe |
| 18 | 10A Brzęczyk, elektryczna regulacja zasięgu reflektorów, światła pozycyjne, oświetlenie tablicy rejestracyjnej, światła przeciwmgielne i tylne, kierunkowskazy i światła awaryjne, światło cofania, oświetlenie wnętrza, klaksony, zewnętrzne lusterka wsteczne, system alarmu parkowania, system kontroli zamka drzwi, zasilanie szyby, podgrzewana szyba tylna i lusterka zewnętrzne, zamek pokrywy bagażnika, wycieraczka i spryskiwacz przedniej szyby, układ hamulcowy, tablica rozdzielcza, układ ładowania akumulatora |
| 19 | 10A Układ klimatyzacji |
| 20 | Moduł SRS 10A |
Bezpiecznik nr 6 odpowiada za zapalniczkę.
Dolna skrzynka bezpieczników

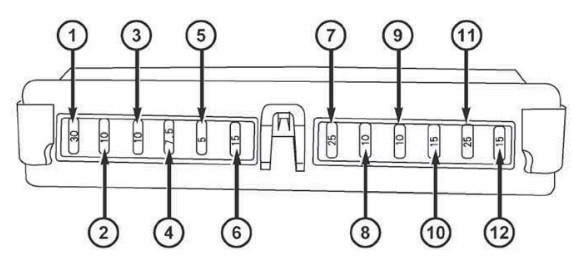

Schemat
Przeznaczenie
- 30A Elektryczne szyby
- 10A Zapasowe
- 10A Lewe światła obrysowe
- 7,5A Oświetlenie panelu sterowania
- 5A Prawe światła obrysowe
- 15A System kontroli zamka drzwi
- 25A Wycieraczka i spryskiwacz przedniej szyby
- 10A Oświetlenie wewnętrzne
- 10A Sygnały dźwiękowe
- 15A Przednie światła przeciwmgielne
- 25A Ogrzewana tylna szyba i zewnętrzne lusterka wsteczne
- 15A Kierunkowskazy i światła awaryjne
Komora silnika

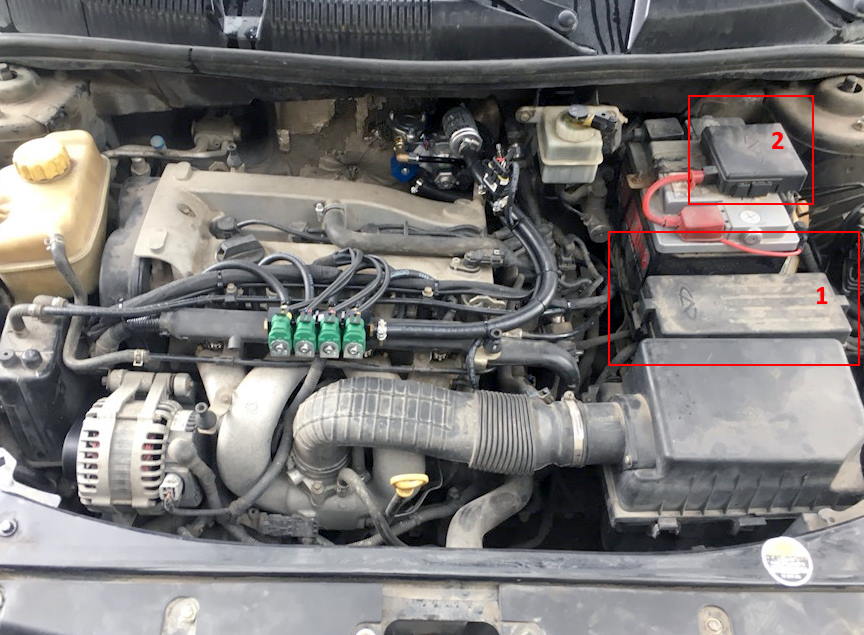

Pod maską znajdują się 2 skrzynki bezpieczników i przekaźników.
Skrzynka bezpieczników i przekaźników
Na zdjęciu oznaczony numerem 1. Montuje się go obok akumulatora i zamyka pokrywą ochronną.

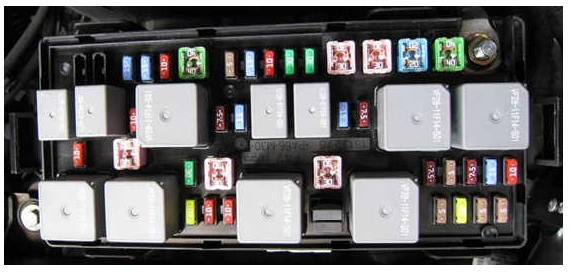

Zdjęcie poglądowe

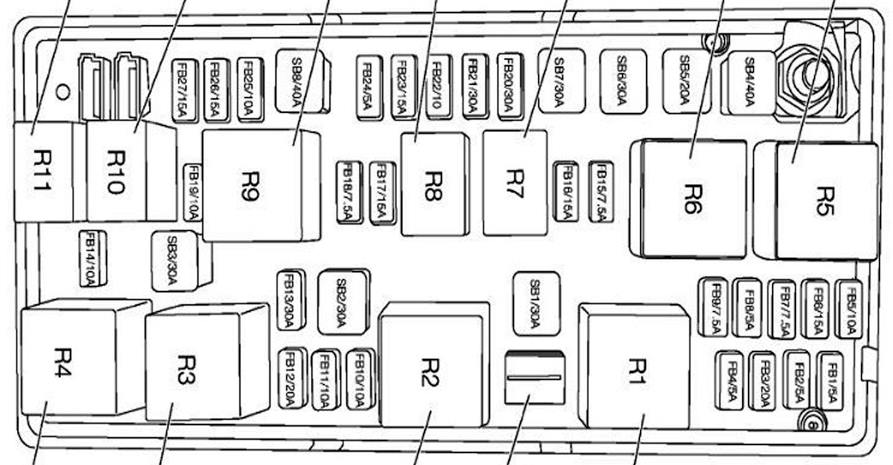

Schemat
Oznaczenie
| FB1 | 5A System zarządzania silnikiem (EMS) |
| FB2 | 5A Czujnik prędkości |
| FB3 | Moduł SRS 20A |
| FB4 | 5A Zapasowe |
| FB5 | 10A Światło cofania, układ ładowania akumulatora |
| FB6 | 15A Moduł zapłonu |
| FB7 | 7,5A Zapasowe |
| FB8 | Moduł ABS 5A |
| FB9 | 7,5A Zapasowe |
| FB10 | 10A Przedni czujnik tlenu |
| FB11 | 10A Tylny czujnik tlenu |
| FB12 | 20A Czujnik położenia wałka rozrządu, układ emisji par |
| FB13 | 30A Wentylator klimatyzacji |
| FB14 | 10A Lewy reflektor świateł drogowych |
| FB15 | 7,5A Podgrzewane dysze spryskiwaczy |
| FB16 | 15A Sprężarka klimatyzacji |
| FB17 | 15A Elektryczna pompa paliwa |
| FB18 | 7.5A Elektroniczny system zarządzania silnikiem (EMS) |
| FB19 | 10A Prawy reflektor świateł drogowych |
| FB20 | Elektryczne szyby 30A |
| FB21 | 30A Elektryczny szyberdach |
| FB22 | Transmisja 10A |
| FB23 | 15A Ogrzewanie siedzenia |
| FB24 | Moduł ABS 5A |
| FB25 | 10A Zapasowe |
| FB26 | 15A Lewy reflektor świateł mijania |
| FB27 | 15A Prawy reflektor świateł mijania |
| SB1 | 30A Zapasowe |
| SB2 | Silnik 30A |
| SB3 | Rozrusznik 30A |
| SB4 | Moduł ABS 40A |
| SB5 | Moduł ABS 20A |
| SB6 | 30A Wyłącznik zapłonu |
| SB7 | Deska rozdzielcza 30A |
| SB8 | 40A Regulacja siedzenia |
| R1 | Zapasowy |
| R2 | Przekaźnik układu zarządzania silnikiem (EMS). |
| R3 | Przekaźnik rozrusznika |
| R4 | Przekaźnik wentylatora klimatyzacji |
| R5 | Przekaźnik stacyjki (pozycja WŁ.) |
| R6 | Przekaźnik obwodu ACC |
| R7 | Przekaźnik sprężarki klimatyzacji |
| R8 | Przekaźnik pompy paliwa |
| R9 | Obwód przekaźnika ACC1 |
| R10 | Przekaźnik świateł drogowych |
| R11 | Przekaźnik świateł mijania |
Skrzynka bezpieczników zasilania

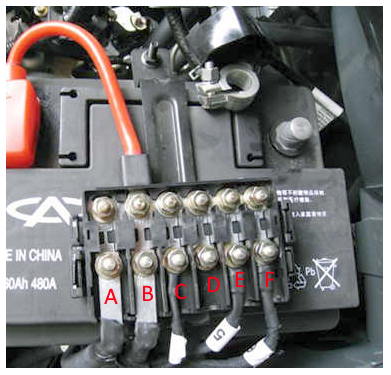

Jest on podłączony do dodatniego bieguna akumulatora.
Schemat
Opis
- A – 100 A Przednia skrzynka bezpieczników i przekaźników
- B – 150A Układ ładowania akumulatora i układ rozruchu silnika
- C – 40A Brzęczyk, system alarmu parkowania, elektrycznie sterowane szyby, światła przeciwmgielne i lampa
- D – Elektryczne wspomaganie kierownicy 50A
- E – 50A Elektryka komory silnika
- F – 80A Brzęczyk, światła pozycyjne, oświetlenie tablicy rejestracyjnej, światła pozycyjne, kierunkowskazy, oświetlenie wewnętrzne, lusterka, podgrzewana tylna szyba, elektrycznie sterowane szyby, spryskiwacze, zamek.
