Chery Tiggo 5 produkowany był w latach 2013, 2014, 2015, 20106, 2017, 2018 i 2019. W naszym artykule znajdziecie opis bezpieczników i przekaźników Chery Tiggo 5 wraz ze schematami schematów skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpieczników A

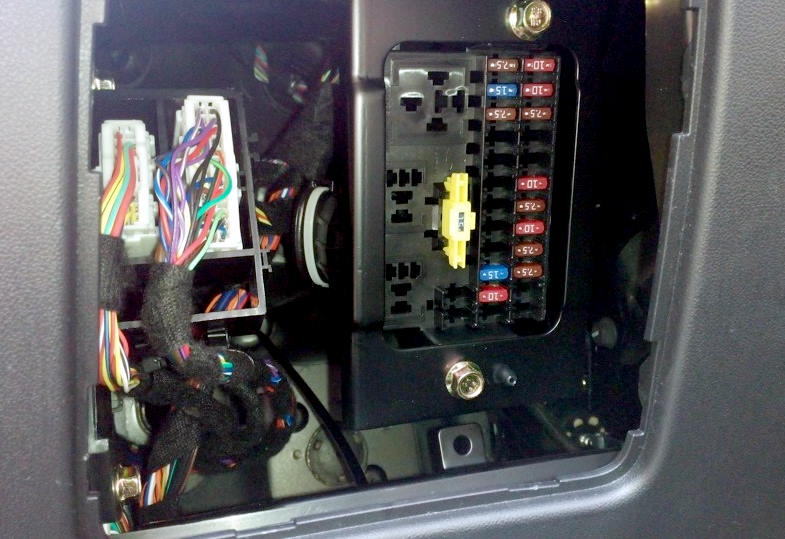

Skrzynka bezpieczników znajduje się w dolnej części tablicy rozdzielczej, po stronie kierowcy.

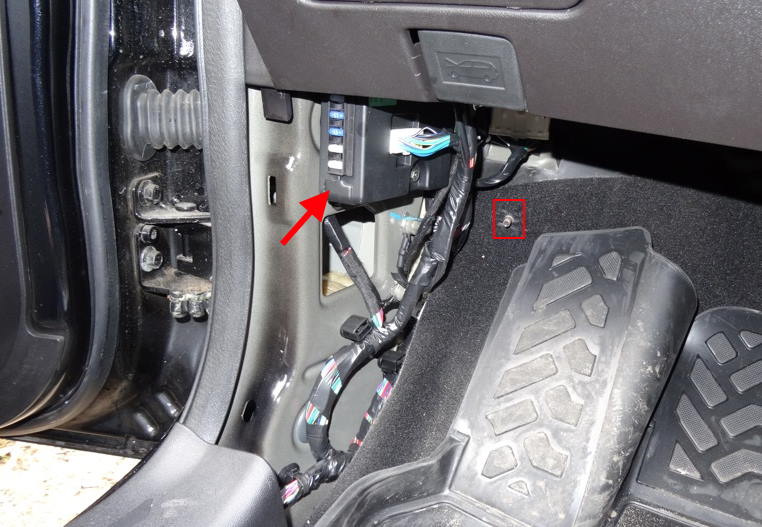

Aby uzyskać dostęp, zdejmij pokrywę ochronną. Sam blok będzie wyglądał mniej więcej tak.

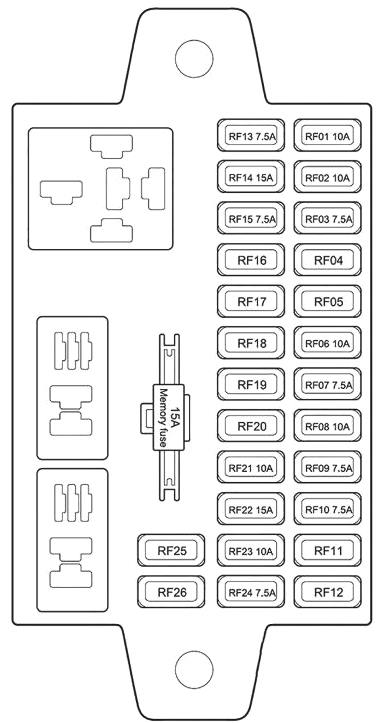

Schemat
Opis
| RF01 | System wspomagania cofania |
| RF02 | Podświetlenie przełącznika trybu „SPORT” (pojazdy z przekładnią CVT) / przełącznika regulacji zasięgu reflektorów |
| RF03 | Cewka przekaźnika świateł cofania (pojazd z przekładnią CVT) |
| RF04 | – |
| RF05 | – |
| RF06 | Czujnik odchylenia/Czujnik kąta skrętu kierownicy/Deska rozdzielcza/Ostrzeżenie o zapięciu pasa bezpieczeństwa pasażera z przodu/Złącze diagnostyczne/Immobilizer/Wskaźnik ESP |
| RF07 | BCM/EPS/PEPS |
| RF08 | Poduszka powietrzna |
| RF09 | Włącznik świateł stopu |
| RF10 | Panel sterowania klimatyzacją |
| RF11 | – |
| RF12 | – |
| RF13 | Cewki przekaźników odszraniacza tylnej szyby, wentylatora, ogrzewania siedzeń/systemu audio/BCM |
| RF14 | Zapalniczka |
| RF15 | Przełącznik regulacji lusterek zewnętrznych/przełącznik silnika szyberdachu |
Za zapalniczkę odpowiada bezpiecznik nr RF14.
Skrzynka bezpieczników B
Blok ten jest montowany na bloku komfortu, który jest zamontowany na lewym słupku, za osłoną wnętrza.

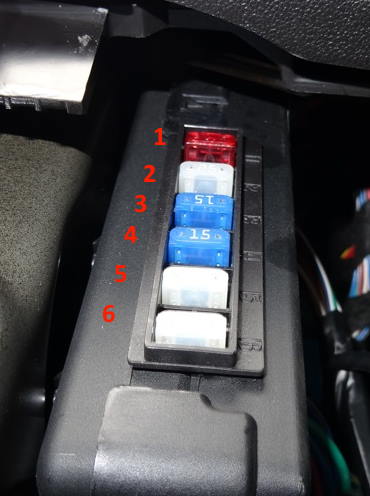

Schemat
Przeznaczenie
- Podkładka 10A
- 25A Wycieraczka przednia
- 15A Zamki drzwi, zamek tylnej klapy
- 15A Środek do czyszczenia tylnej szyby, tylny PTF
- 25A Podnoszenie szyb elektrycznych
- 25A Elektryczne opuszczanie szyb
Skrzynka bezpieczników C

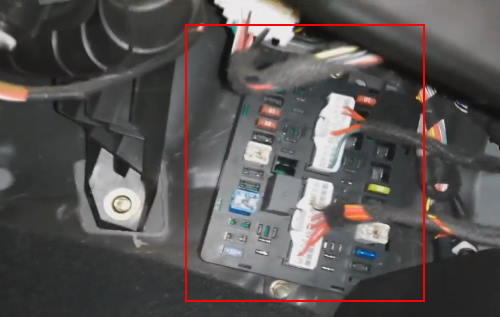

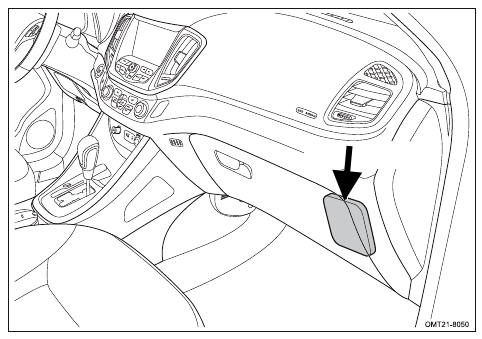

Montowany w dolnej części tablicy rozdzielczej po stronie pasażera.
Zdjęcie

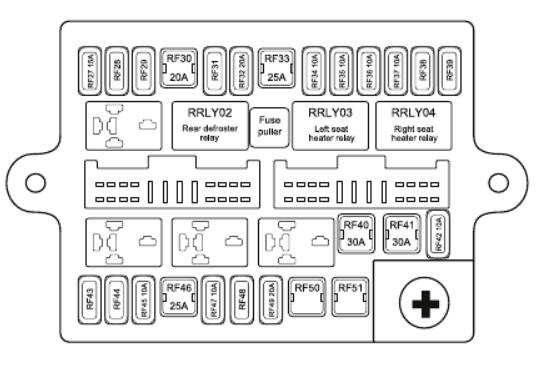

Schemat
Oznaczenie
| RF27 | Zapasowy |
| RF28 | – |
| RF29 | – |
| RF30 | Bezpieczniki i przekaźniki bloku A w kabinie pasażerskiej |
| RF31 | – |
| RF32 | Elektryczna regulacja siedzenia |
| RF33 | Ogrzewanie tylnej szyby |
| RF34 | Podgrzewany fotel kierowcy |
| RF35 | Włącznik świateł stopu |
| RF36 | Zapasowy |
| RF37 | Podgrzewane siedzenie pasażera |
| RF38 | – |
| RF39 | – |
| RF40 | Funkcja zapobiegająca przytrzaśnięciu (prawe drzwi) |
| RF41 | Funkcja zapobiegająca przytrzaśnięciu (lewe drzwi) |
| RF42 | Sygnał zwrotny dla odszraniacza tylnego i lusterek zewnętrznych |
| RF43 | – |
| RF44 | – |
| RF45 | Zasilanie rezerwowe (gniazdo) |
| RF46 | Blokada zapłonu |
| RF47 | Przycisk uruchamiania/zatrzymywania silnika |
| RF48 | – |
| RF49 | klapa wentylacyjna |
| RF50 | – |
| RF51 | – |
- RRLY002 – przekaźnik ogrzewania tylnej szyby
- RRLY003 – przekaźnik ogrzewania lewego siedzenia
- RRLY004 – przekaźnik ogrzewania prawego siedzenia
Bezpiecznik nr RF45 odpowiada za przednią zapalniczkę.
Komora silnika

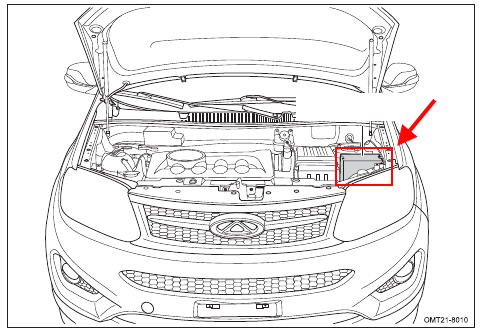

Pod maską po lewej stronie obok akumulatora znajduje się główna skrzynka bezpieczników i przekaźników.

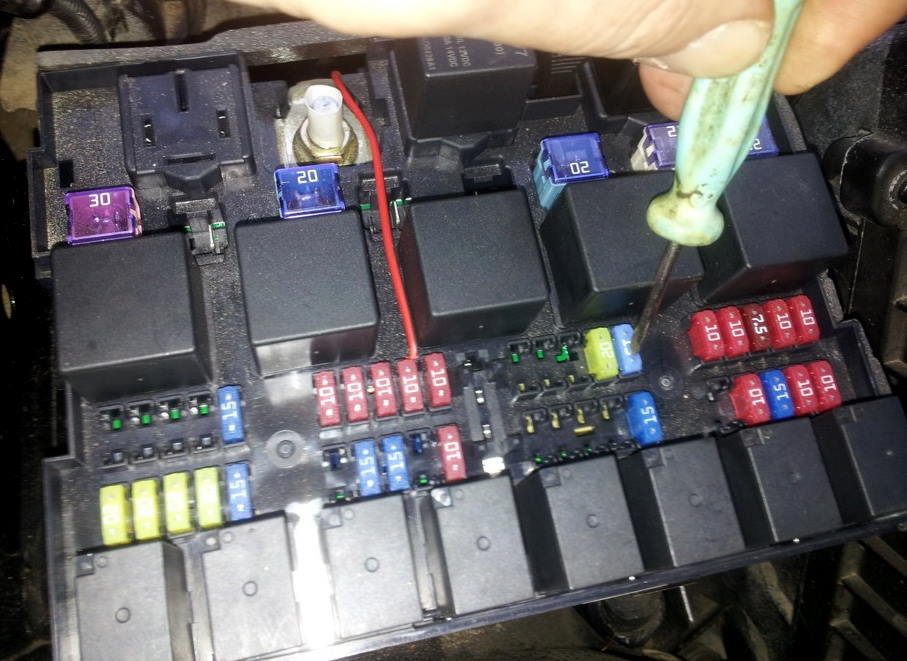

Zdjęcie poglądowe
Śrubokręt pokazuje bezpiecznik pompy paliwa.

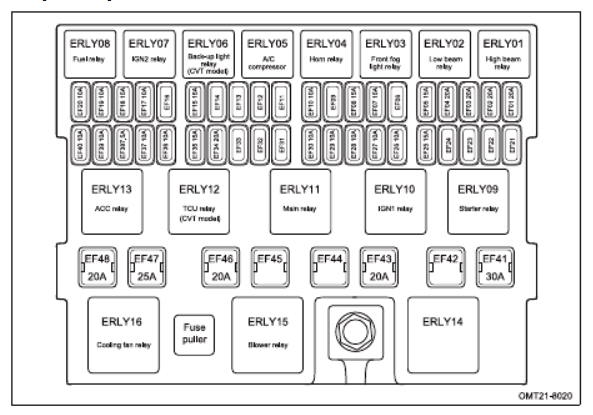

Schemat
Opis
| EF01 | Reflektor świateł drogowych, prawy |
| EF02 | Reflektor świateł drogowych lewy |
| EF03 | Światło mijania prawe |
| EF04 | Reflektor świateł mijania lewy |
| EF05 | Reflektor przeciwmgielny |
| EF06 | |
| EF07 | Cewka zapłonowa |
| EF08 | Pozycja dyszy / wałka rozrządu |
| EF09 | |
| EF10 | Sprężarka klimatyzacji |
| EF11 | |
| EF12 | |
| EF13 | |
| EF14 | |
| EF15 | IGN2 |
| EF16 | |
| EF17 | ECU/TCU (samochód z przekładnią CVT) |
| EF18 | Zapasowy |
| EF19 | TCU (samochód z przekładnią CVT)/ECU |
| EF20 | Zapasowy |
| EF21 | |
| EF22 | |
| EF23 | |
| EF24 | |
| EF25 | Sygnał dźwiękowy |
| EF26 | Zapasowy |
| EF27 | Czujnik przepływu powietrza/Adsorber |
| EF28 | Włącznik świateł cofania (ręczna skrzynia biegów) |
| EF29 | Obwód wzbudzenia generatora |
| EF30 | Światła cofania/czujnikowe systemy wspomagania cofania (pojazd z przekładnią CVT) |
| EF31 | |
| EF32 | |
| EF33 | |
| EF34 | Zasilanie układu zapłonowego |
| EF35 | Pompa paliwowa |
| EF36 | Układ ABS/ESP |
| EF37 | Zapasowy |
| EF38 | Cewka przekaźnika pompy paliwa/cewka przekaźnika wentylatora |
| EF39 | Czujnik tlenu |
| EF40 | Blok kontrolny |
| EF41 | Rozrusznik |
| EF42 | |
| EF43 | IGN1 |
| EF44 | |
| EF45 | |
| EF46 | TCU (samochód z CVT) |
| EF47 | Układ ABS/ESP |
| EF48 | Łańcuch zasilający dodatkowy sprzęt elektryczny |
