Nissan Presage U30 U31 bezpieczniki i przekaźniki

Minivan Nissan Presage był produkowany w dwóch generacjach. Pierwsza nosiła oznaczenie U30 i była produkowana w latach 1998, 1999, 2000, 2001, 2002 i 2003. Lata produkcji drugiej generacji U31 – 2004, 2005, 2006, 2007, 2008, 2009. W naszym materiale znajdziesz informacje nt. lokalizacja skrzynek przekaźników i bezpieczników w Nissanie Presage, ich zdjęcia, schematy i oznaczenia elementów.

Model ten posiada kilka skrzynek bezpiecznikowych i przekaźnikowych. Jeden znajduje się w kabinie przy drążku kierowniczym, kilka innych pod maską. Ich działanie może się różnić i zależy od roku produkcji oraz wyposażenia pojazdu.

U30

Przedział pasażerski

Znajduje się za schowkiem. Aby uzyskać do niego dostęp, należy zdjąć pokrywę tego małego schowka.

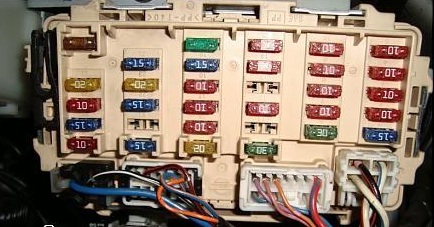

Zdjęcie

Bezpiecznik nr 20 odpowiada za zapalniczkę.

Komora silnika

Znajduje się po lewej stronie komory silnika.

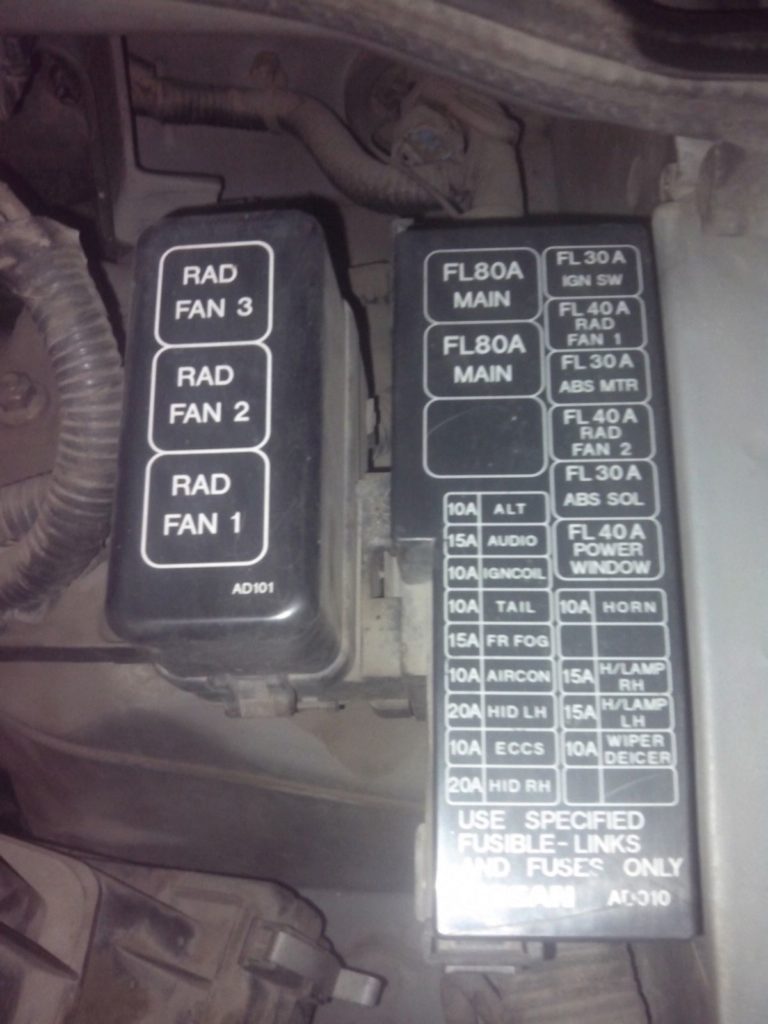

Zdjęcie

Aktualny schemat wydrukowany jest na okładce

U31

Przedział pasażerski

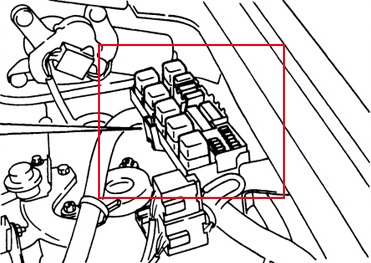

Lokalizacja

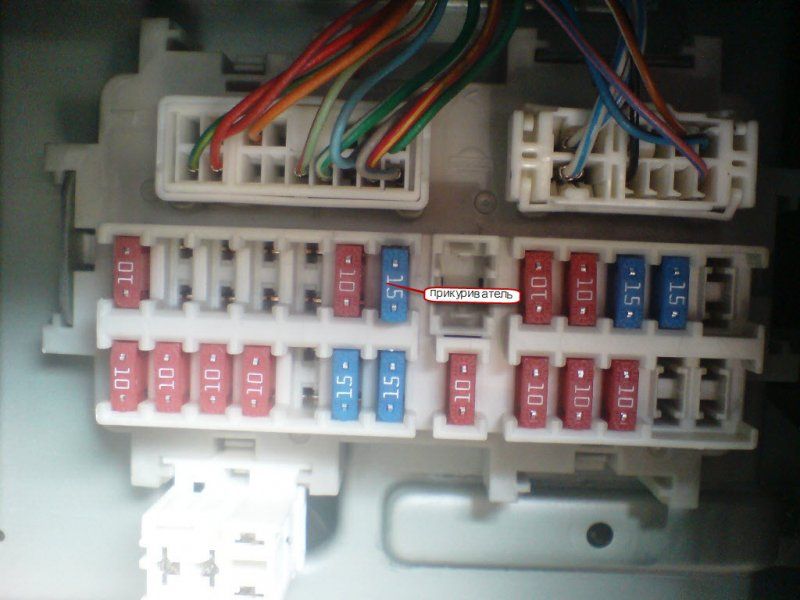

Zdjęcie

Oznaczenie (patrz odwrotna strona osłony ochronnej)

Za zapalniczkę odpowiada bezpiecznik nr 7 przy 15A.

Komora silnika

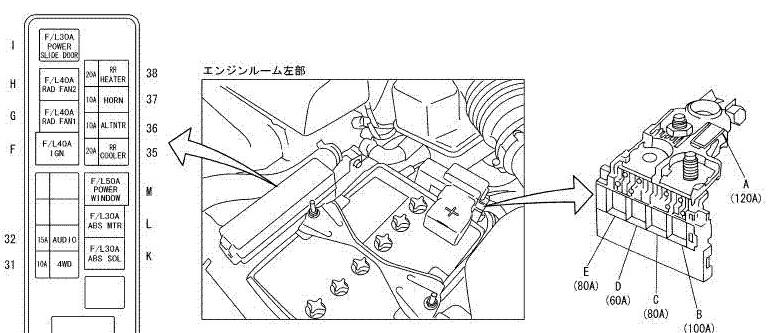

Bezpieczniki dużej mocy będą umieszczone na dodatnim zacisku akumulatora. Obok którego będzie kolejny blok z bezpiecznikami.

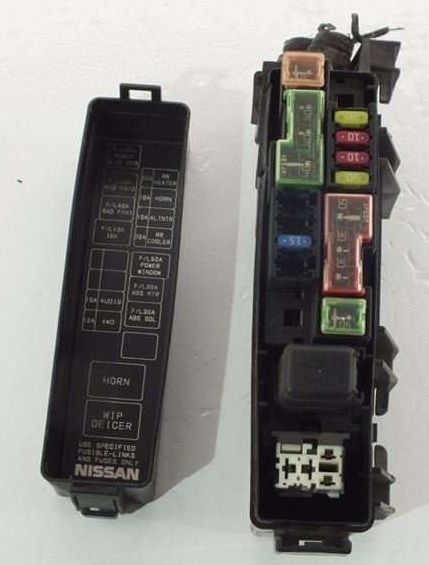

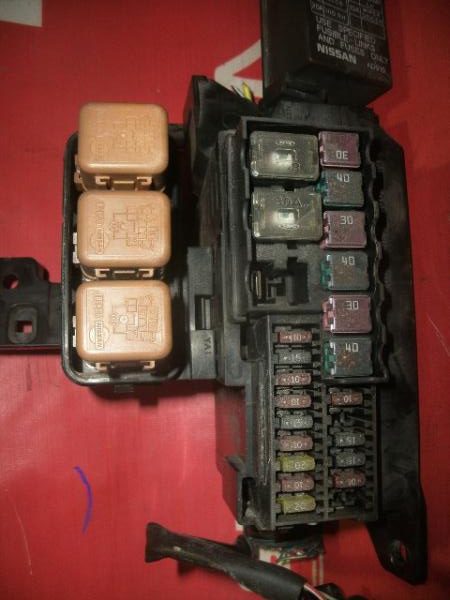

Zdjęcie pudełka

Sprawdź, czy w pobliżu szyjki zbiornika płynu do spryskiwaczy nie ma żadnych przedmiotów.

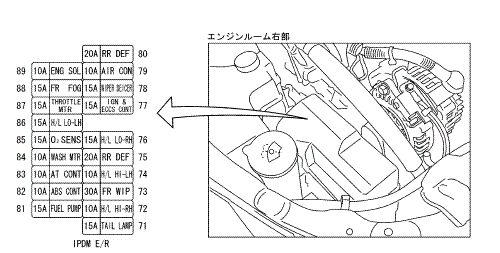

Opis

• I – napęd do drzwi przesuwnych
• H – wentylator chłodnicy nr 2
• G – wentylator chłodnicy nr 1
• M-okna
• L – ABS (pompa elektryczna)
• K-ABS
• 31 – dźwięk
• 32 – napęd na cztery koła
• klakson – sygnał
• odmrażacz wycieraczek – odmrażacz szyby przedniej (wycieraczki).
• 35 – wentylator
• 37 – sygnał
• 38 – piec
• 71- wymiary (tył)
• 72 – światła drogowe (prawe)
• 73- spryskiwacz i wycieraczka
• 74 – światła drogowe (lewe)
• 75 – podgrzewana tylna szyba i lusterka
• 76 – światła mijania (prawe)
• 77- zapłon
• 78 – wycieraczki
• 79 – klimatyzator
• 80 – podgrzewana tylna szyba, siedzenia, lusterka
• 81 – pompa paliwa
• 82 – ABS
• 83 – APLIKACJA
• 84 – podkładka tylna
• 85 – światła mijania (lewe)
• 87 –
• 88 – przednie światła przeciwmgielne
