Nissan Primera P11 P12 – bezpieczniki i przekaźniki

Nissan Primera  był produkowany w trzech generacjach z nadwoziami typu sedan, kombi i liftback. Pierwsza generacja – p10, produkowana była w latach 1990, 1991, 1992, 1993, 1994, 1995. Druga to p11, w latach 1996, 1997, 1998, 1999, 2000. Trzecia to p12, w latach 2001, 2002, 2003, 2004 , 2005, 2006 i 2007. Przekażemy informacje z oznaczeniami skrzynek bezpieczników i przekaźników Nissan Primera p11 i p12 (2 i 3 generacji), ich zdjęciami, schematami i przeznaczeniem elementów. Osobno zauważamy bezpieczniki zapalniczki.

P11

Przedział pasażerski

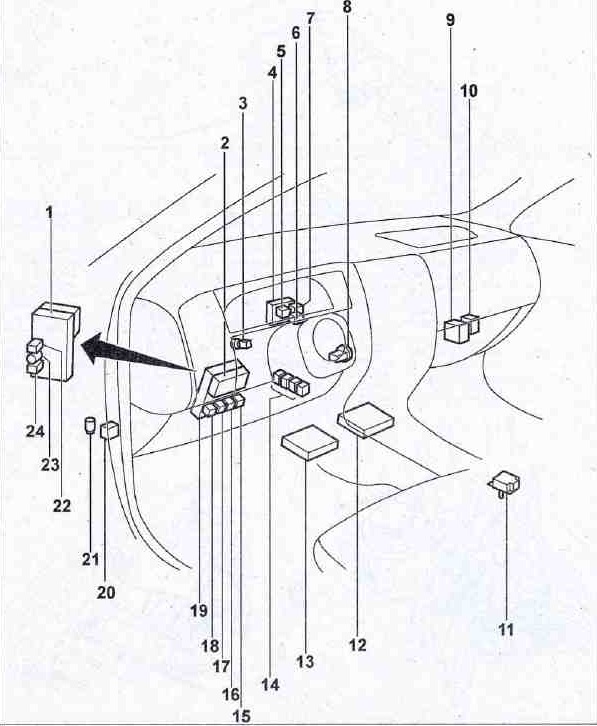

Lokalizacja skrzynek elektronicznych, bezpieczników i przekaźników

Opis

1. skrzynka bezpiecznikowa;
2. przekaźnik przerywający;
3. włącznik świateł hamowania;
4. panel;
5. przekaźnik głośnikowy;
6. przekaźnik spryskiwaczy reflektorów;
7. przekaźnik głośnikowy;
8. system antykradzieżowy (immobilizer);
9. korektor reflektorów;
10. przekaźnik lampki kodowej;
11. jednostka sterująca poduszką powietrzną;
12. jednostka sterująca automatycznej skrzyni biegów;
13. jednostka sterująca silnika;
14. przekaźnik klimatyzatora;
15. przekaźnik pompy paliwa;
16. przekaźnik świateł przeciwmgłowych;
17. przekaźnik podnośnika szyb;
18. przekaźnik ogrzewania tylnej szyby;
19. wspornik skrzynki bezpieczników;
20. przekaźnik alarmu antywłamaniowego;
21. przekaźnik przerywający;
22. przekaźnik układu zapłonowego;
23. przekaźnik przerywający;
24. przekaźnik dmuchawy kabiny pasażerskiej

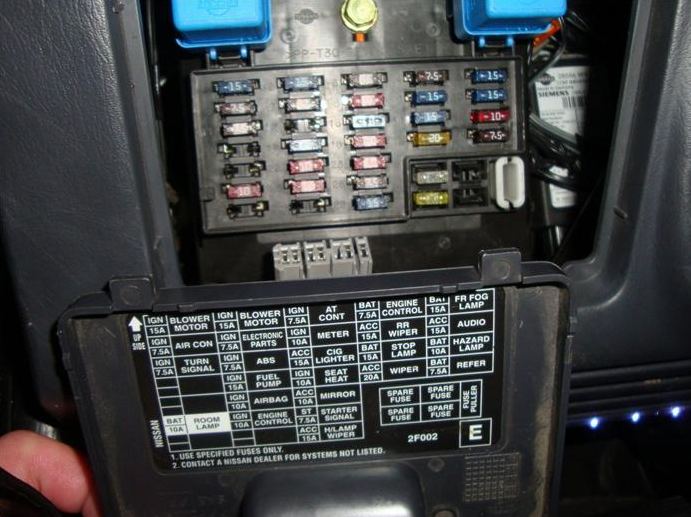

Skrzynka bezpiecznikowa

Typ 1

Zdjęcie

Przeznaczenie

Od góry do dołu, od lewej do prawej.

1. Silnik wentylatora
2. Klimatyzacja
3. Panel
4. INJ (układ wtryskowy)
5. Elementy elektroniczne / lampa wewnętrzna
6. Silnik wentylatora
7. Kierunkowskazy
8. Pompa paliwowa
9. Poduszki powietrzne
10. Czujnik tlenu i biegu jałowego
11. Czujnik prędkości
12. Odszraniacz tylnej szyby (jeśli jest na wyposażeniu)
13. Elementy elektroniczne deski rozdzielczej
14. Zapalniczka
15. SEKCJA
16. Sygnał rozrusznika
17. Szczotka tylna
18. Światła przeciwmgielne
19. Lustra
20. Sygnały stopu
21. Pędzle
22. Dodatkowe gniazdo
23. System nagłośnienia
24. Automatyczne sterowanie skrzynią biegów
25. Alarm awaryjny

Bezpiecznik zapalniczki to trzeci od góry bezpiecznik w środkowym rzędzie i ma wartość 15 A.

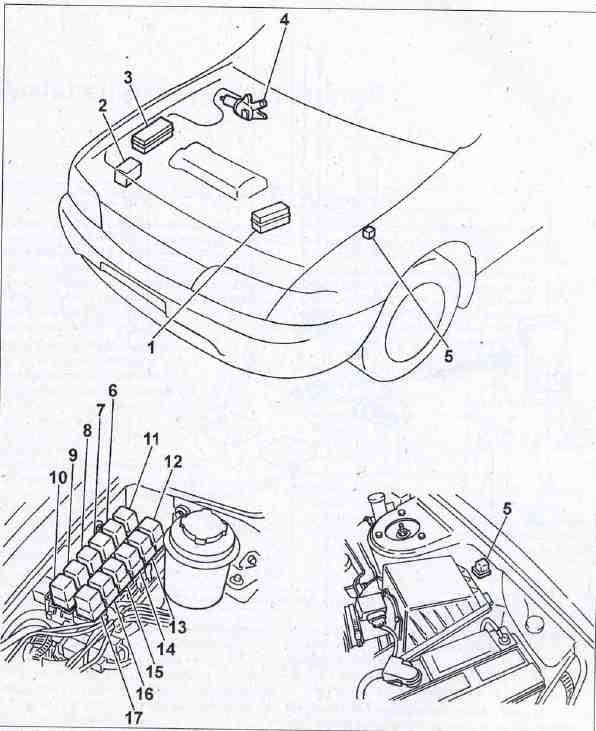

Komora silnika

Schemat

Przeznaczenie

1. skrzynka bezpieczników w komorze silnika;
2. Jednostka sterująca ABS;
3. skrzynka przekaźników;
4. silnik elektryczny do czyszczenia szyb;
5. przekaźnik podgrzewania wstępnego do pojazdów z silnikiem Diesla;
6. przekaźnik lewego reflektora;
7. przekaźnik klaksonu;
8. przekaźnik wentylatora chłodnicy;
9. przekaźnik jednostki sterującej silnika;
10. przekaźnik wyposażenia pomocniczego;
11. przekaźnik wentylatora dmuchawy chłodnicy 1;
12. przekaźnik dmuchawy chłodnicy 2;
13. przekaźnik biegu neutralnego;
14. przekaźnik klimatyzatora;
15. przekaźnik wycieraczki tylnej szyby;
16. przekaźnik prawego reflektora;
17. przekaźnik wycieraczek szyby przedniej

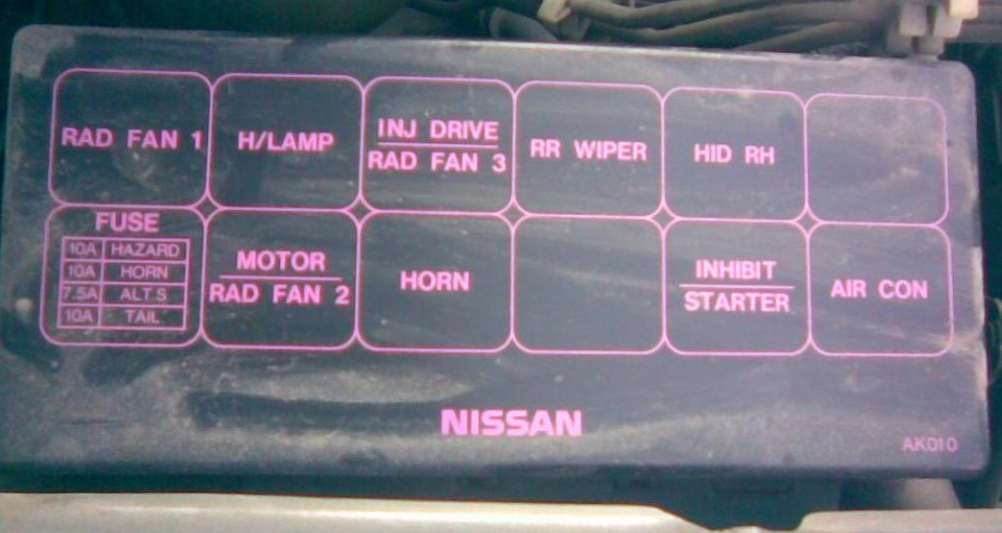

Zdjęcia skrzynki z przekaźnikiem

Liczba elementów i ich przeznaczenie mogą różnić się od przedstawionych. Bieżące odszyfrowanie zostanie wydrukowane na okładce.

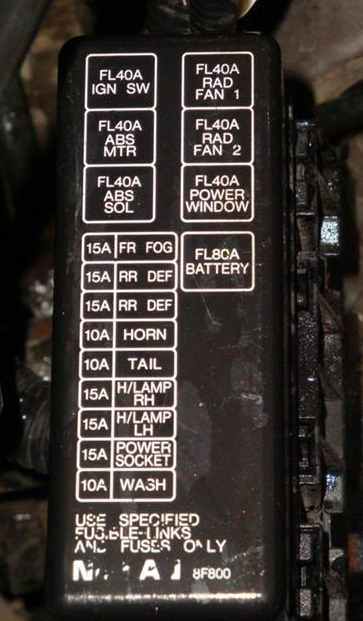

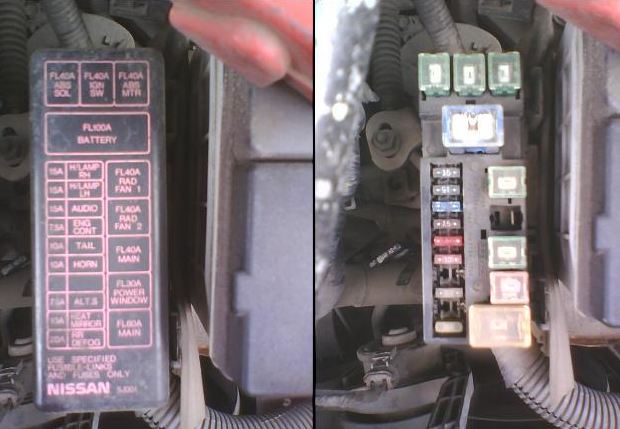

Skrzynka montażowa

Typ 1

Typ 2

Opis

• zagrożenie – alarm
• klakson – sygnał dźwiękowy
• alt s – sygnał wzbudzenia uzwojenia generatora
• ogon – tylne światła
• abs sol – elektromagnes abs
• ign sw – m.in. zapłon
• abs mtr – silnik abs
• bateria – bateria
• h / lampa rh – prawy reflektor
• h / lampa lh – lewy reflektor
• audio – magnetofon radiowy
• eng cd – jednostka sterująca silnika
• cewka zapłonowa – cewka zapłonowa
• silnik przepustnicy – siłownik przepustnicy
• inj – coś o wtryskiwaczu
• ukryłem rh – ksenon prawy
• ukryłem lewy – ksenon lewy
• rr defog – tylne światła przeciwmgielne
• rad fan 1,2,3 – śmigło chłodnicy 1,2,3
• main – główny pre xs do czego
• elektrycznie sterowane podnośniki szyb — e-mailowe podnośniki szyb

P12

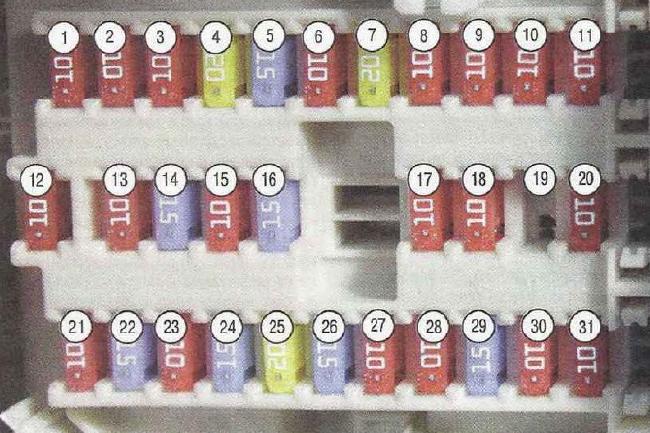

Przedział pasażerski

Znajduje się w desce rozdzielczej za osłoną ochronną, na odwrocie której zostanie naniesiony aktualny schemat z dekodowaniem elementów.

Schemat

Przeznaczenie

Za zapalniczkę odpowiada bezpiecznik nr 22, 15A.

Przekaźnik na przodzie panelu skrzynki bezpieczników

Przeznaczenie

1. przekaźnik ogrzewania tylnej szyby;
2. przekaźnik silnika przepustnicy;
3. przekaźnik świateł przeciwmgłowych;
4. przekaźnik regulatora okna;
5. wyłączniki przekaźnikowe;
6. wyłączniki przekaźników.

Przekaźnik z tyłu panelu skrzynki bezpieczników

Opis

1. przekaźnik zapłonu;
2. przekaźnik wyposażenia pomocniczego;
3. przekaźnik dmuchawy powietrza do wentylacji, ogrzewania i klimatyzacji

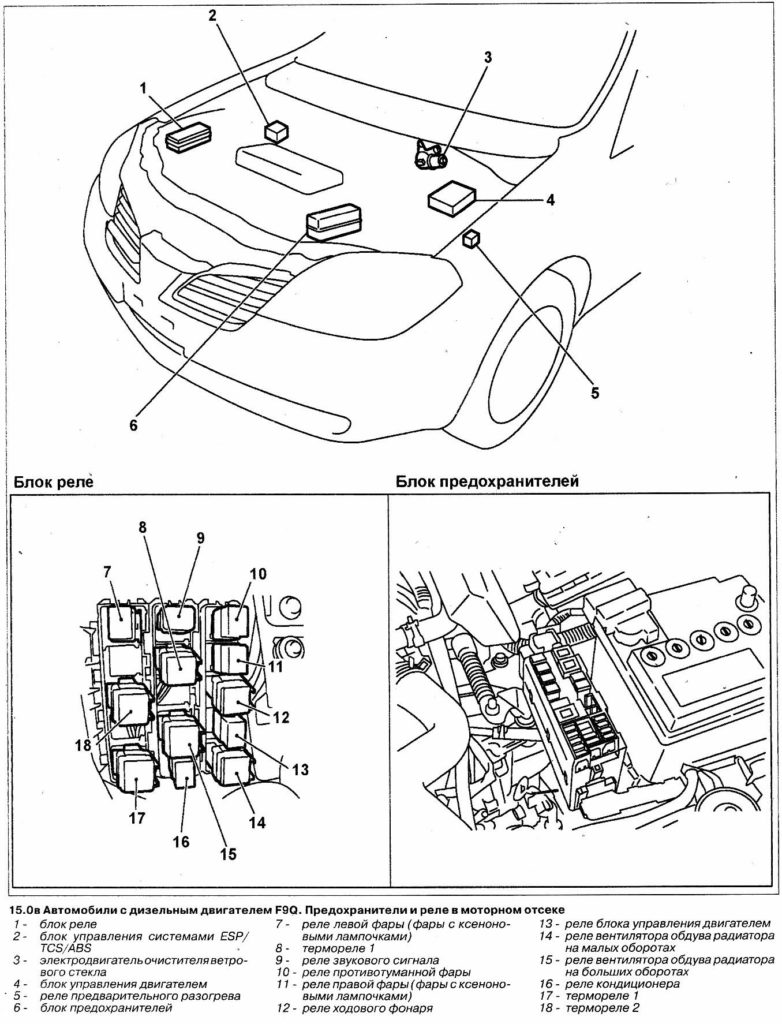

Komora silnika

Schemat

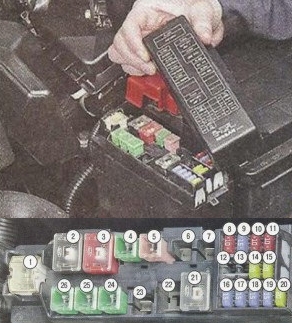

Skrzynka montażowa bezpieczników

Schemat

Opis

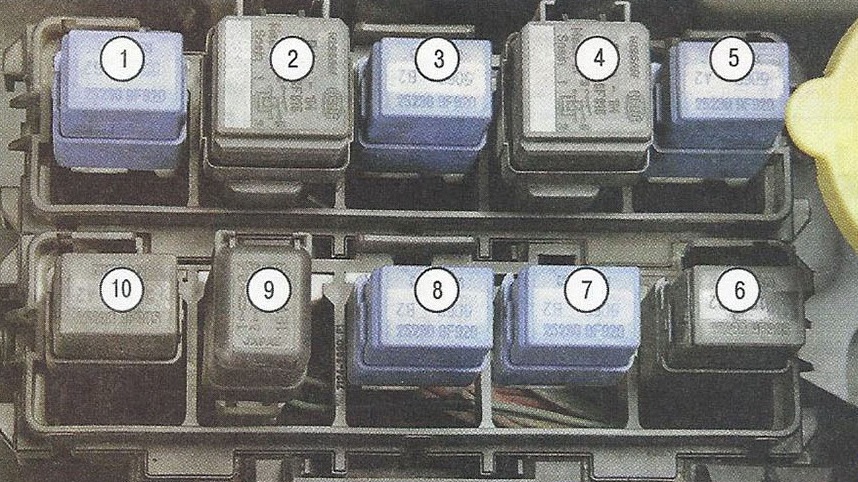

Skrzynka przekaźników

Typ 1

Przeznaczenie

1. przekaźnik świateł przeciwmgłowych;
2. przekaźnik wentylatora chłodnicy;
3. przekaźnik wyposażenia pomocniczego;
4. przekaźnik wentylatora chłodnicy;
5. przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji;
6. przekaźnik wentylatora chłodnicy;
7. przekaźnik do włączania trybów „P” (parking) „N” (neutralny) automatycznej skrzyni biegów lub wariatora;
8. przekaźnik włączający światła mijania w dzień;
9. przekaźnik sygnału dźwiękowego;
10. przekaźnik wentylatora chłodnicy.
