Nissan Tiida to kompaktowy samochód segmentu C. Pierwsza generacja C11 była produkowana w latach 2004, 2005, 2006, 2007, 2008, 2009 i 2010. Druga generacja C12 była produkowana w latach 2011, 2012, 2013 i 2014. Od 2015 do chwili obecnej w sprzedaży znajduje się trzecia generacja C13 . W tym artykule znajdziesz informacje na temat skrzynek bezpieczników i przekaźników w Nissanie Tiida wraz ze zdjęciami, schematami i oznaczeniem przeznaczenia ich elementów. Zwracamy również uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Sprawdź przyporządkowanie bezpieczników, korzystając ze schematów znajdujących się z tyłu pokrywy ochronnej.
Contents
Przedział pasażerski

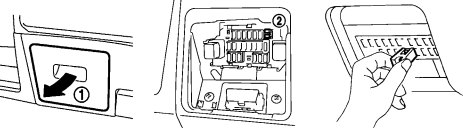

Znajduje się w desce rozdzielczej za osłoną ochronną po stronie kierowcy.

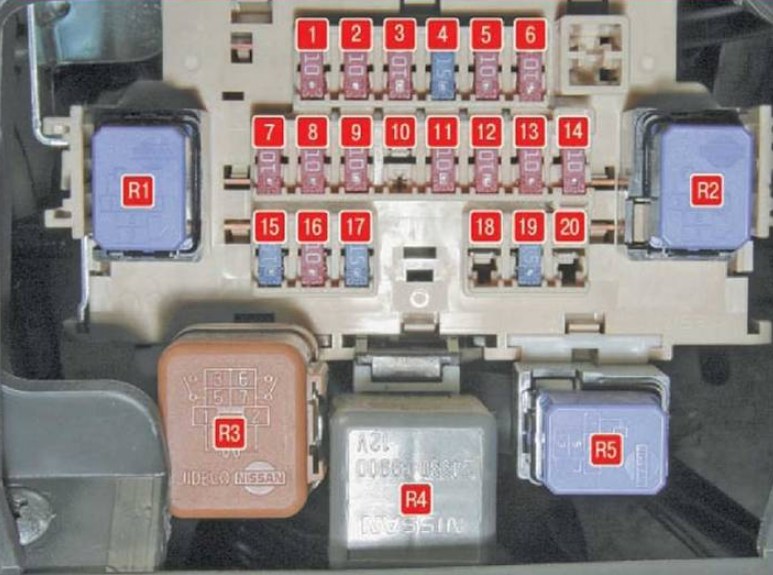

Typ 1
Zdjęcie
Opis
| 1 | 10A Pasywny system bezpieczeństwa |
| 2 | 10A Dodatkowe wyposażenie wnętrza |
| 3 | 10A Zestaw wskaźników |
| 4 | 15A Pompa spryskiwacza szyby |
| 5 | 10A Podgrzewane lusterka zewnętrzne |
| 6 | 10A Elektryczne lusterka, jednostka główna audio |
| 7 | 10A Światła stopu |
| 8 | 10A Oświetlenie wewnętrzne |
| 9 | 10A Jednostka sterująca nadwozia |
| 10 | rezerwa |
| 11 | 10A Żarówka światła bocznego, światło tylne prawe |
| 12 | 10A Żarówka światła bocznego, światło tylne lewe |
| 13 | 10A Zestaw wskaźników |
| 14 | 10A Dodatkowe wyposażenie wnętrza |
| 15 | 15A Silnik wentylatora chłodzącego silnik |
| 16 | 10A System ogrzewania, klimatyzacji i wentylacji |
| 17 | 15A Silnik wentylatora chłodzącego silnik |
| 18 | rezerwa |
| 19 | Gniazdo 15A do podłączenia dodatkowego sprzętu ( zapalniczka ) |
| 20 | rezerwa |
Za zapalniczkę odpowiada bezpiecznik nr 19 przy 15A.
Przekaźnik
- R1 – Elektryczny termowentylator
- R2 – Wyposażenie dodatkowe
- R3 – Przekaźnik (brak danych)
- R4 – Podgrzewane lusterka zewnętrzne
- R5 – Immobilizer

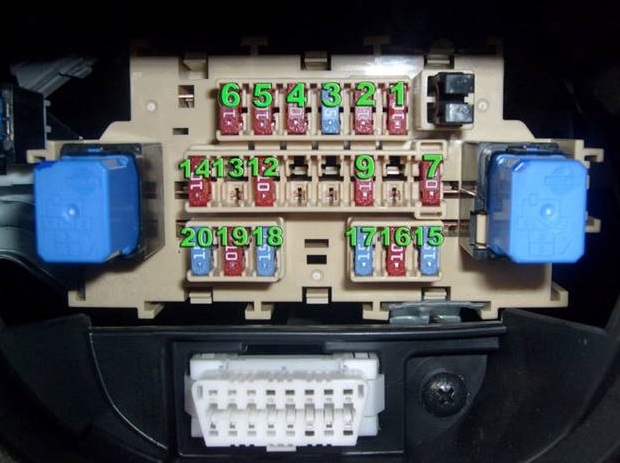

Typ 2
Schemat
Przeznaczenie
- System audio 10A, napęd lusterek Audio-Acc, zasilacz do silników obrotowych lusterek, zasilacz NATS (z kluczem chipowym)
- 10A Ogrzewana tylna szyba i lusterka boczne
- 15A Silnik spryskiwacza szyby przedniej i tylnej
- 10A Tablica przyrządów
- Elektronika 10A
- 10A Moduł poduszki powietrznej
- Elektronika 10A
- –
- 10A Oświetlenie wnętrza i bagażnika
- –
- –
- Światła stop 10A
- Wejście pasywne 10A (dla systemów z kluczem chipowym)
- Elektronika 10A
- Gniazdo 15A – zapalniczka
- 10A Podgrzewane siedzenia
- Gniazdo 15A – konsola, bagażnik
- 15A Wentylator nagrzewnicy/klimatyzatora
- Klimatyzator 10A
- 15A Wentylator nagrzewnicy/klimatyzatora
W przypadku zapalniczki bezpieczniki 15 i 17 odpowiadają za 15A.
Komora silnika

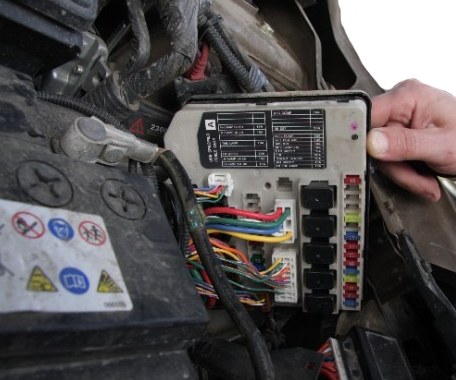

W komorze silnika obok akumulatora znajdują się 2 skrzynki bezpieczników i przekaźników, jedna dodatkowa skrzynka przekaźników oraz bezpieczniki dużej mocy na dodatnim zacisku akumulatora.

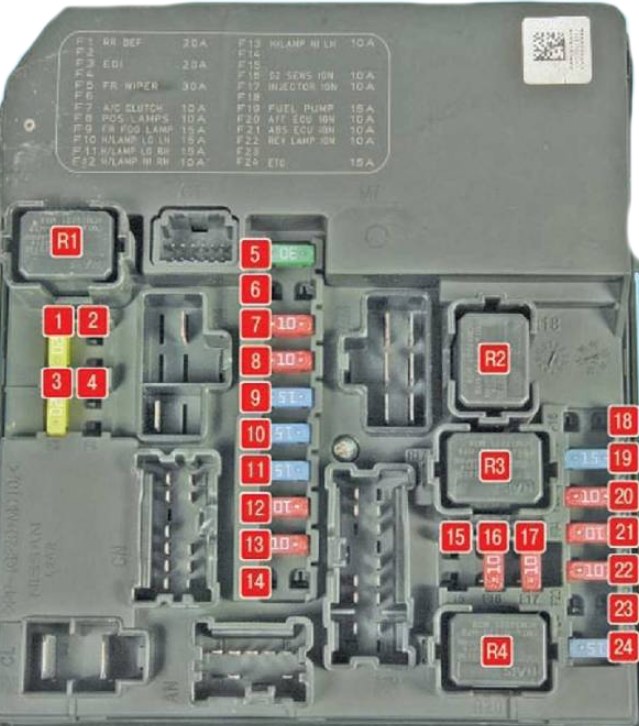

Skrzynka montażowa
Typ 1
Schemat
Przeznaczenie
| 1 | 20A Ogrzewana szyba tylnej klapy |
| 2 | rezerwa |
| 3 | 20A Jednostka sterująca silnika |
| 4 | rezerwa |
| 5 | Spryskiwacz przedniej szyby 30A |
| 6 | rezerwa |
| 7 | Sprzęgło elektromagnetyczne sprężarki klimatyzacji 10A |
| 8 | Oświetlenie tablicy rejestracyjnej 10A |
| 9 | Bezpiecznik 15A Nissan Tiida do świateł przeciwmgielnych (opcja) |
| 10 | 15A Światło mijania, lewy reflektor |
| 11 | 15A Światło mijania, prawy reflektor |
| 12 | 10A Światło drogowe, prawy reflektor |
| 13 | 10A Światło drogowe, lewy reflektor |
| 14 | rezerwa |
| 15 | rezerwa |
| 16 | 10A Czujniki stężenia tlenu w spalinach |
| 17 | 10 Układ wtryskowy |
| 18 | rezerwa |
| 19 | 15A Moduł paliwowy |
| 20 | 10A Czujnik automatycznej skrzyni biegów |
| 21 | 10A ABS |
| 22 | 10A Włącznik świateł cofania |
| 23 | rezerwa |
| 24 | 15A Wyposażenie opcjonalne |
| R1 | Przekaźnik podgrzewanej szyby tylnej |
| R2 | Przekaźnik wentylatora chłodzącego |
| R3 | Przekaźnik wentylatora chłodzącego |
| R4 | Przekaźnik układu zapłonowego |

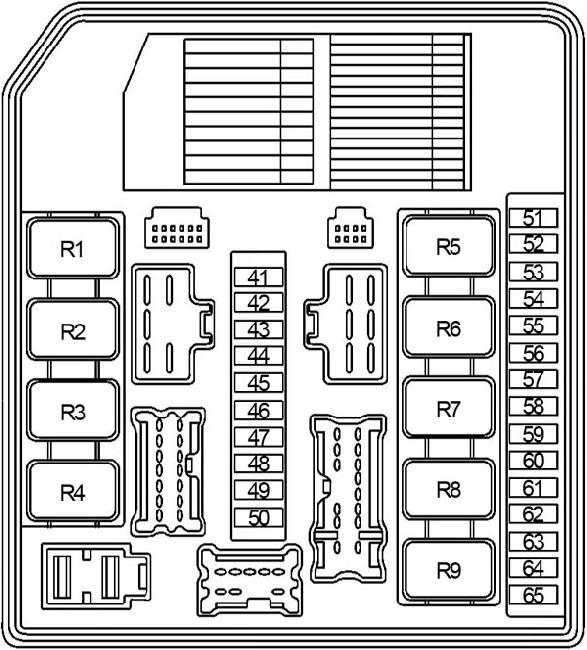

Typ 2
Schemat
Przeznaczenie
- 43 (10A) Reflektor przednich świateł drogowych, prawy
- 44 (10A) Reflektor przednich świateł drogowych, lewy
- 45 (10A) Klimatyzator, standardowe lampki muzyczne i odpowiednie wymiary, światła, silniczki do regulacji reflektorów
- 46 (10A) Oświetlenie postojowe, włączniki oświetlenia pod. siedzenia, otwieranie drzwi
- 48 (20A) Silnik wycieraczek szyby przedniej
- 49 (15A) Lewe światło mijania
- 50 (15A) Przednie światło mijania, prawe
- 51 (10A) Sprężarka klimatyzacji
- 55 (15A) Ogrzewana tylna szyba
- 56 (15A) Ogrzewana tylna szyba
- 57 (15A) Pompa benzyny (CH)
- 58 (10A) Zasilanie układów automatycznej skrzyni biegów (AT)
- 59 (10A) Jednostka sterująca ABS
- 60 (10A) Dodatkowe elektryczne
- 61 (20A) Do zacisku B + IPDM, silnik przepustnicy i przekaźnik (dla CH)
- 62 (20A) Do zacisku B + IPDM, do zacisków ECM/PW i BATT bloku ECM ©, zacisk zasilania cewek zapłonowych, DPKV, DPRV, zawór pochłaniacza EVAP, zawór IVTC
- 63 (10A) Czujniki tlenu
- 64 (10A) Cewki wtryskiwaczy, układ wtryskowy
- 65 (20A) Przednie światła przeciwmgielne
- R1 – Przekaźnik odmgławiacza tylnej szyby
- R2 – Główny przekaźnik sterownika silnika
- R3 – Przekaźnik świateł mijania
- R4 – Przekaźnik świateł drogowych
- R5 – Przekaźnik rozrusznika
- R6 – Przekaźnik wentylatora 2 układu chłodzenia silnika
- R7 – Przekaźnik wentylatora 1 układu chłodzenia silnika
- R8 – Przekaźnik wentylatora 3 układu chłodzenia silnika
- R9 – Przekaźnik zapłonu

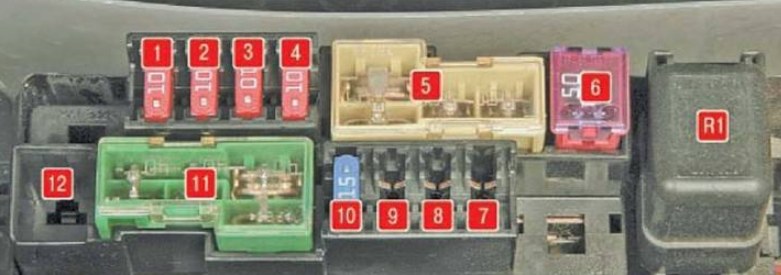

Dodatkowa skrzynka bezpieczników
Schemat
Oznaczenie
| 1 | Immobiliser 10A |
| 2 | 10A Podgrzewane siedzenia |
| 3 | Generator 10A |
| 4 | Brzęczyk 10A |
| 5 | 60/30 / 30A Sterownik elektrycznego wspomagania kierownicy, spryskiwaczy reflektorów, układu ABS |
| 6 | Podnośniki do szyb z napędem elektrycznym 50A |
| 7 | rezerwa |
| 8 | Układ wtrysku oleju napędowego 15A |
| 9 | 10A Zespół przepustnicy |
| 10 | 15A Jednostka główna systemów audio |
| 11 | Układ ABS 40/40/40A. elektryczna jednostka sterująca nadwozia, układ zapłonowy |
| 12 | rezerwa |
| R1 | Przekaźnik klaksonu |

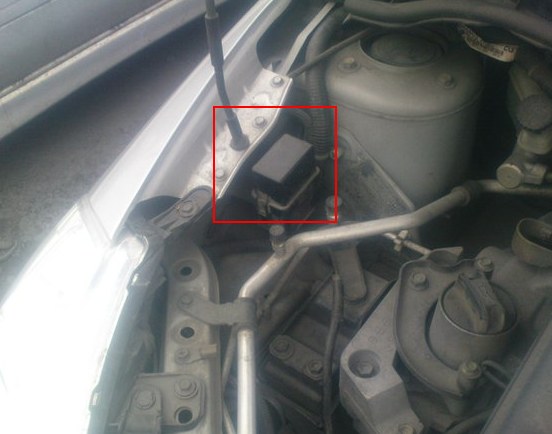

Dodatkowa skrzynka przekaźników
Znajduje się po prawej stronie. Istnieje możliwość zamontowania 2 przekaźników np. wycieraczki i światła dziennego. W zależności od konfiguracji mogą być puste.
Bezpieczniki na zacisku akumulatora
Schemat
Przeznaczenie
- 120A Sterownik elektrycznego wspomagania kierownicy, spryskiwacze reflektorów, układ ABS
- 60A Jednostka sterująca silnika, przekaźnik przepustnicy, przekaźnik podnośnika szyb
- Reflektory świateł mijania i drogowych 80A
- 80A Immobilizer, ogrzewanie siedzenia, generator, sygnał dźwiękowy
- Układ ABS 100A, sterownik nadwozia, układ zapłonowy, sterownik wspomagania kierownicy, spryskiwacz reflektorów
Schematy połączeń skrzynek bezpiecznikowych C13 trzeciej generacji różnią się od przedstawionych. Są bardzo podobne do Nissana Note 2 generacji .
Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
Materiał ten wymaga uzupełnienia, dlatego będzie nam miło, jeśli podzielisz się swoimi informacjami z opisem skrzyń w najnowszej generacji Nissana Tiidy.
