Nissan Terrano należy do klasy SUV-ów.Od 1986 roku rozwiązania są 1 i 2 generacji. Lata produkcji 3 generacji: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021. Pokażemy zdjęcia skrzynek bezpieczników i przekaźników wszystkich trzech generacji Nissana Terrano, ich schemat z oznaczeniem elementów. A także wybrać bezpiecznik za zapalniczkę.
Uwaga, ilość elementów w skrzyniach biegów jest od stopnia wyposażenia twojego samochodu, roku produkcji oraz kraju dostawy. Sprawdź opis z oznaczeniem na odwrotnych okładkach.
Contents
I i II generacja

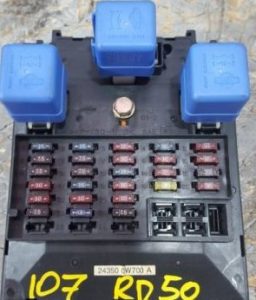

W tym miejscu znajdują się wyłączniki bezpieczników i przekaźników do pojazdów mechanicznych przed 2013.

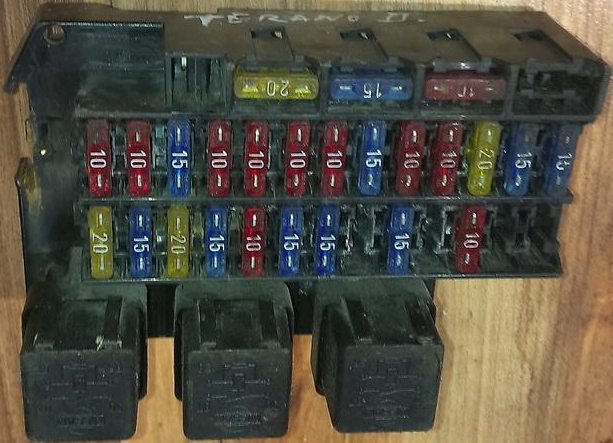

Przedział lotniczy
Znajduje się w desce rozdzielczej za osłoną w pobliżu drążka kierowniczego.
Typ 1
Zdjęcie
Typ 2

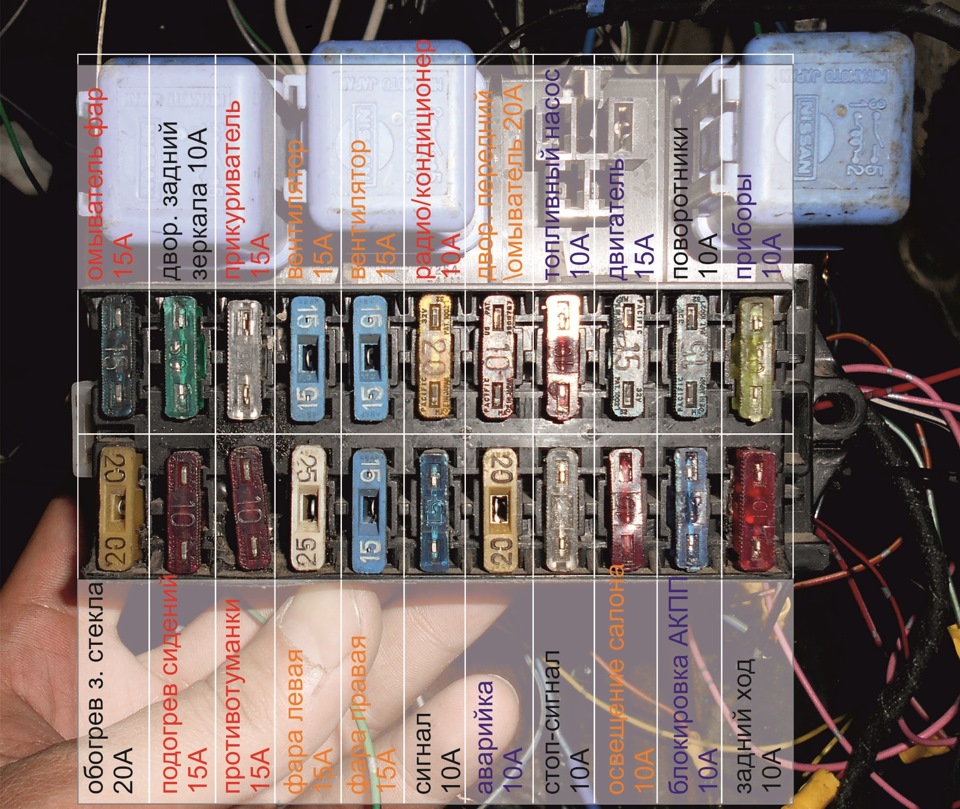

Typ 3
Zdjęcie
Jeśli możesz pomóc w uzupełnieniu transkrypcji, napisz w komentarzach.

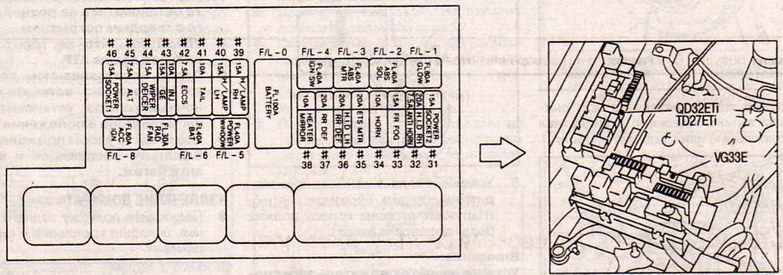

Komora silnika
Będzie dostępny w pobliżu zmęczenia. Zastosowane zostanie szczegółowe oznaczenie, ale jego okładka.

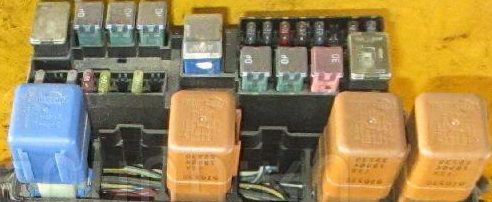

Zdjęcie poglądowe

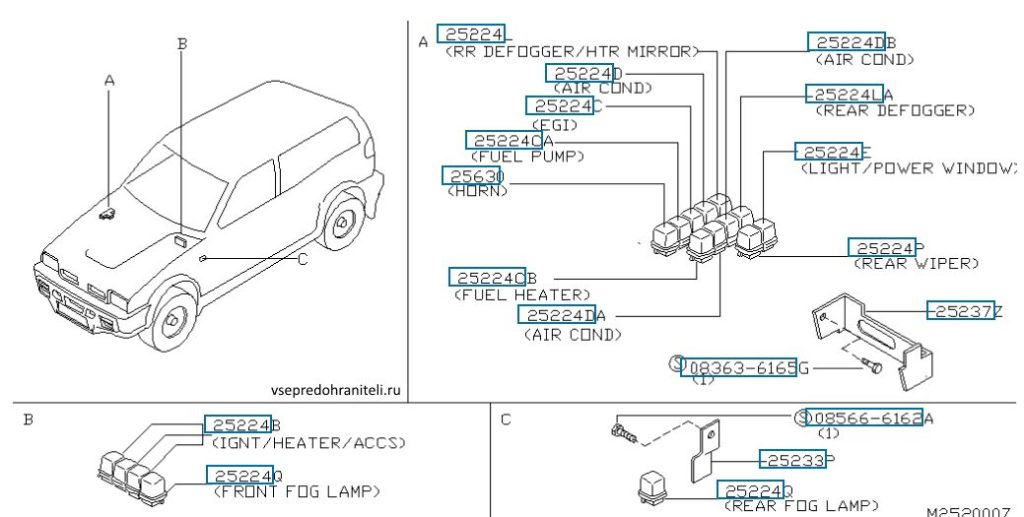

Przekaźnik
Elementy przekaźników znajdują się w kabinie, jak iw komorze silnika. Oto jedna z opcji.
Trzecia generacja
Typ 1

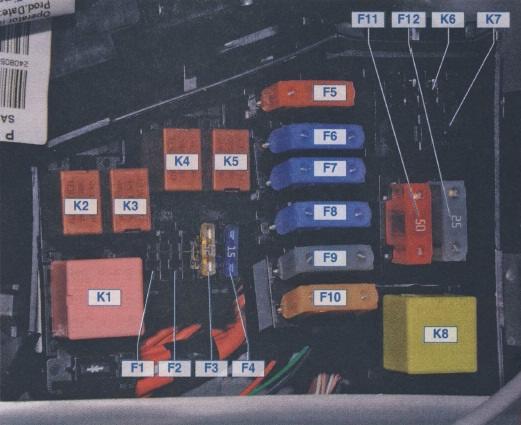

Komora silnika
Znajduje się po lewej stronie, pod osłoną.
Schemat
Opis
| F1 | Nieużywany |
| F2 | Nieużywany |
| F3 (25) | Łańcuchy: pompa paliwa i cewka zapłonowa; główny przekaźnik systemu sterującego K5 |
| F4 (15) | Obwód hermetyczny, który zawiera suszarkę do włosów |
| F5 (40) | Obwody mocy: odprowadzanie prądu przez wentylatora |
| F6 (60) | Łańcuchy zabezpieczające F9, F10, F28, F29, F30, F31, F32, F36 bloku montażowego 1 w kabinie granicznej |
| F7 (60) | Łańcuchy zabezpieczające bezpiecznikami F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 bloku montażowego w kabinie nadrzędnej |
| F8 (60) | Łańcuchy zabezpieczające F1, F2, F3, F4, F5, F11, F12 bloku montażowego w kabinie granicznej |
| F9 (25) | Obwody poddawane im w przypadku S i A kluczyka zapłonu |
| F10 (80) | Obwody mocy przekaźników włączających nagrzewnicę elektryczną |
| F11 (50) i F12 (25) | Łańcuchy jednostki rozstrzygającej ABS |
Oznaczenie przekaźnika
- K1 – Przekaźnik wentylatora obciążeniowego o dużej prędkości
- K2 – Przekaźnik klimatyzatora
- KZ – Przekaźnik prędkości wentylatora konfiguracji konfiguracji
- K4 – Przekaźnik pompy paliwa i cewek zapłonowych
- K5 – Główny przekaźnik układu sterowania elektrycznego
- K6 – Nieużywany
- K7 – Przekaźnik świateł przeciwmgłowych. Jeśli tak nie jest, oznacza to, że poprawka PTF nie została zainstalowana.
- K8 – Przekaźnik wentylatora nagrzewnicy
Inne wersje tego oprogramowania

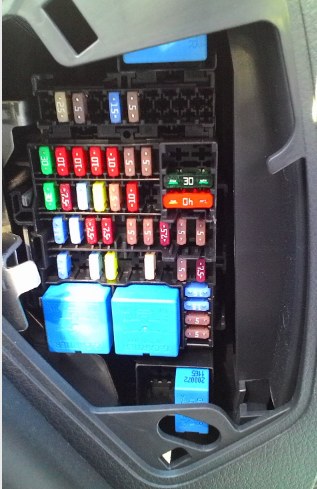

Przedział lotniczy
Znajduje się na końcu deski rozdzielczej, zamykanej drzwiami, za osłoną.
Schemat
Przeznaczenie
| F1 (20) | Łańcuchy: wycieraczki; przekaźnik uzdatniania do ogrzewania elektrycznych klapy |
| F2 (5) | Łańcuchy: zasilanie urządzeń; uzwojenia przekaźnika K4 pompy paliwa i cewek zapłonowych; na zasilaniu ECU konfiguracji sterującej ze stacyjkami; |
| F3 (10) | Obwody świateł |
| F4 (10) | Łańcuchy: kierunkowskazy; komputer sterujący sterowany (pin 1); immobilizer cewki; jednostka przełączająca |
| F5 (5) | Obwód wyłącznika awaryjnego tylnego biegu |
| F6 | rezerwa |
| F7 | rezerwa |
| F8 | rezerwa |
| F9 (10) | Obwód światła mijania lewego reflektora |
| F10 (10) | Obwód światła mijania prawego reflektora |
| F11 (10) | Łańcuchy: światła drogowe lewego reflektora; światła drogowe reflektorów w zestawie wskaźników |
| F12 (10) | Obwód świateł drogowych prawego reflektorów |
| F13 (30) | Łańcuchy szybów szybowych drzwi |
| F14 (30) | Łańcuchy elektryczne szyb przednich drzwi |
| F15 (10) | Obwód jednostki rozstrzygającej ABS |
| F16 (15) | Obwody ogrzewania fotela i pasażera z przodu |
| F17 (15) | Obwody wniosku dźwiękowego |
| F18 (10) | Łańcuchy: żarówki pozycyjne lewego reflektora; żarówki świateł bocznych lewe tylne światło |
| F19 (10) | Łańcuchy: żarówki pozycyjne prawego reflektora; lampy pozycyjne prawego tylnego światła; lampy oświetlające tablice rejestracyjne; lampy do schowków rękawicowych; oświetlenie zestawu wskaźników i elementów sterujących na desce rozdzielczej, konsoli i wykładzinie tunelu podłogowego |
| F20 (7,5) | Obwód tylnego światła przeciwmgłowego |
| F21 (5) | Łańcuchy elementów grzejnych lusterek zewnętrznych |
| F22 | rezerwa |
| F23 | rezerwa |
| F24 (5) | Obwód sterujący wspomagania kierownicy |
| F26 (5) | Obwód modułu sterującego poduszką powietrzną |
| F27 (20) | Łańcuchy: czujniki parkowania; żarówki świateł cofania; spryskiwacz przedniej szyby i szyba tylnej klapy |
| F28 (15) | Łańcuchy: lampy plafonowe do oświetlenia wnętrza; lampa bagażnika; lampki oświetlenia jednostki głównej |
| F29 (15) | Łańcuchy: przerywana praca wycieraczki; włącznik kierunkowskazów; wyłącznik alarmowy; sterowanie centralnym zamkiem; brzęczyk; złącze diagnostyczne układu sterowania silnikiem |
| F30 (20) | Łańcuchy centralnego zamka |
| F31 (15) | Łańcuszek do świateł przeciwmgłowych |
| F32 (30) | Obwód zasilania przekaźnika podgrzewanej szyby drzwi bagażnika |
| F33 | rezerwa |
| F34 (15) | Obwód sprzęgła elektromagnetycznego tylnego biegu |
| F35 | rezerwa |
| F36 (30) | Obwód zasilania przekaźnika K8 wentylatora nagrzewnicy |
| F37 (5) | Łańcuchy napędów elektrycznych lusterek zewnętrznych |
| F38 (15) | Zapalniczka samochodowa Renault Duster; zasilanie jednostki głównej odtwarzania dźwięku ze stacyjki |
| F39 (10) | Przekaźnik silnika ogrzewania, klimatyzacji i wentylacji |
Bezpiecznik nr 38 odpowiada za zapalniczkę.
Oddzielnie pod zabezpieczeniem antykradzieżowym, wzdłuż belki deski rozdzielczej, może znajdować się przekaźnik dodatkowego ogrzewania kabiny (1067 – 1068), a pod deską rozdzielczą przekaźnik ogrzewania tylnej szyby (235).
Typ 2

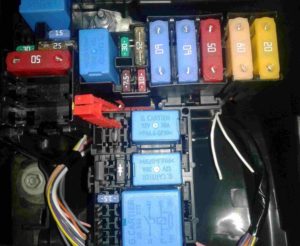

Komora silnika
Umieszczony obok akumulatora, przykryty pokrywą ochronną.
Zdjęcie
Schemat
Przeznaczenie
| Ef1 | 10A Światła przeciwmgielne |
| Ef2 | 7,5A Elektryczna jednostka sterująca |
| Ef3 | 30A Ogrzewana tylna szyba, podgrzewacze lusterek zewnętrznych |
| Ef4 | 25A Jednostka kontroli stabilności |
| Ef5 | Łańcuchy bezpiecznikowe 60A P11, P24-P27, P34, P39, P41 |
| Ef6 | 60A Stacyjka (zamek), obwody bezpieczników P28. P31, P38, P43, P46, P47 |
| Ef7 | 50A Jednostka kontroli stabilności |
| Ef8 | 80A Gniazdo w bagażniku |
| Ef9 | Rezerwa 20A |
| Ef10 | 40A Ogrzewana przednia szyba 1 |
| Ef11 | 40A Ogrzewana przednia szyba 2 |
| Ef12 | Rozrusznik 30A |
| Ef13 | Rezerwa 15A |
| Ef14 | 25A Elektroniczny system zarządzania silnikiem |
| Ef15 | 15A Przekaźnik sprzęgła sprężarki klimatyzacji, sprzęgło sprężarki klimatyzacji |
| Ef16 | Wentylator chłodzący 50A |
| Ef17 | 40A Jednostka sterująca automatycznej skrzyni biegów |
| Ef18 | Elektryczna pompa wspomagania układu kierowniczego 80A |
| Ef19 | rezerwa |
| Ef20 | rezerwa |
| Ef21 | 15A Czujniki stężenia tlenu, zawór oczyszczania kanistra, czujnik położenia wałka rozrządu, zawór zmiany fazy |
| Ef22 | Elektroniczna jednostka sterująca silnika (ECU), elektryczna jednostka sterująca wentylatora chłodzącego, cewki zapłonowe, wtryskiwacze paliwa, pompa paliwa |
| Ef23 | Pompa paliwowa |
Przedział pasażerski
Znajduje się z boku deski rozdzielczej, za osłoną po stronie kierowcy.
Zdjęcie
Schemat
Opis bezpieczników dla 260-2
- rezerwa
- 25A – Jednostka sterująca wyposażeniem elektrycznym, lewy blok reflektora, prawy blok reflektora
- 5A – Przekładnia z napędem na wszystkie koła (4WD)
- Rezerwa / 15A Dodatkowa jednostka sterująca energią elektryczną
- Złącze 15A do dodatkowego dodatkowego sprzętu z tyłu ( gniazdo )
- 5A – Jednostka sterująca zasilana energią elektryczną
- rezerwa
- 7,5A – Brak danych
- rezerwa
- rezerwa
- Przekaźnik A – Blokada tylnego okna sterowanego elektrycznie
Opis dla 260-1 (płyta główna)
- 30A – Drzwi przednie z szybą
- 10A – Światło drogowe lewego reflektora
- 10A – Światło drogowe prawego reflektora
- 10A – Światła mijania lewego reflektora
- 10A – Światła mijania prawego reflektora
- 5A – Światła tylna
- 5A – Przednie światła postojowe
- 30A – Tylne drzwi z szybą
- 7,5A – Tylne światło przeciwmgłowe
- 15A – Sygnał dźwiękowy
- 20A – Automatyczny zamek drzwi
- 5A – Układy ABS – ESC, wyłącznik świateł stop
- 10A – Oświetlenie plafonowe, oświetlenie oświetlenie, oświetlenie schowka
- Nieużywany
- 15A – Wycieraczka szyby
- 15A – System przejrzysty
- 7,5A – Świetówki
- 7,5A – Światło stopu
- 5A – Układ wtryskowy, tablica przyrządów, centralny elektroniczny zespół przełączający w kabinie
- 5A – Poduszka powietrzna
- 7,5A – Napęd na wszystkie koła z 4 kołami występująmi (4WD), bieg wsteczny
- 5A – Wspomaganie kierownicy
- 5A – Kontroler/ogranicznik prędkości, przekaźniki świateł, sygnał niezapiętego pasa bezpieczeństwa, system kontroli odległości parkowania, przekaźniki dodatkowych ogrzewania kabin
- 15A – UCH (centralny elektroniczny wyłącznik różnicowy)
- 5A – UCH (centralny elektryczny zespół przełączający złączau elektrycznego)
- 15A – Kierunkowskazy
- 20A – przełączniki kierownicy
- 15A – Sygnał dźwiękowy
- 25A – przełączniki kierownicy
- Nieużywany
- 5A – Tablica przyrządów
- 7,5A – Odbiornik radiowy, panel sterowania klimatyzacją kabiny, wentylacja wnętrza, zewnętrzne złącza do wyposażenia dodatkowego
- 20A – Zapalniczka samochodowa
- 15A – złącze diagnostyczne i złącze systemu audio
- 5A – Podgrzewane lusterko wsteczne
- 5A – Lusterka zewnętrzna z napędem elektrycznym
- 30A – Centralny elektroniczny zespół przełączający kabinyej, rozrusznik
- 30A – Wycieraczka szyby
- 40A – Wentylacja kabiny pasażerskiej
- Przekaźnik A – Elektrowentylator klimatyzatora
- Przekaźnik B – Podgrzewane lustreka
Bezpiecznik nr 33 odpowiada za zapalniczkę.
Przekaźnik 703: B – Rezerwa, A – Dodatkowe gniazdo w bagażniku
Na naszych kanałach YouTube zamieściliśmy film. Oglądaj i subskrybuj.
A jeśli jest coś dodania, chętnie przyjmiemy Twoje uwagi.
