Nissan Tino Almera – kompaktowy van, który został wydany na bazie pojazdu Nissan Almera w latach 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006. Obydwa modele można znaleźć montowane w Europie i Japonii. Nie są w 100% identyczne. Różnią się elementami konstrukcyjnymi i elektroniką. W naszym materiale pokażemy najczęstsze informacje o skrzynkach bezpieczników i przekaźnikach Nissana Tino: lokalizacje, ich zdjęcia oraz schematy z oznaczeniami elementów. Pokażmy, który bezpiecznik odpowiada za zapalniczkę.
Przedział pasażerski

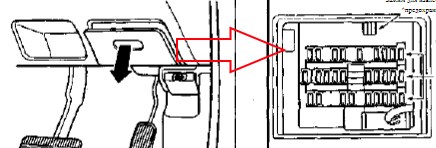

Znajduje się w desce rozdzielczej za osłoną ochronną. Na odwrocie znajduje się aktualny opis przeznaczenia bezpieczników.

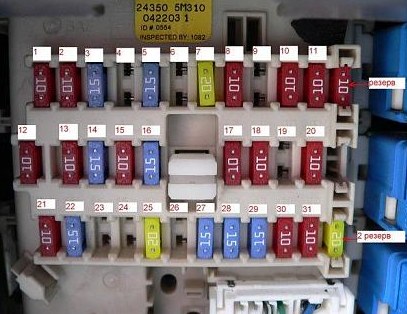

Zdjęcie
Schemat
Przeznaczenie
Wyłączniki automatyczne
- 10A Lustra
- Światła stopu 10A
- Gniazdo zasilania 15A
- 7,5А Dla dodatkowej elektryki
- 15A Alarm i kierunkowskazy
- 10A Dla dodatkowej instalacji elektrycznej
- 20A Ogrzewana tylna szyba
- 10A Czujnik tlenu
- 10A Dodatkowe akcesoria zasilające
- 10A Pakiet elektryczny
- 10A Sterownik automatycznej skrzyni biegów
- 10A ECU (tzn. całe sterowanie wszystkimi kierunkowskazami, podświetleniem i głównym zasilaniem deski rozdzielczej, podświetleniem panelu w miejscu gdzie znajduje się piec)
- 10A Lampa wewnętrzna
- 15A Silnik dmuchawy wewnętrznej (nagrzewnica/klimatyzator)
- 10A Klimatyzator
- 15A Silnik dmuchawy wewnętrznej (nagrzewnica/klimatyzator
- 10A Układ wtrysku paliwa
- Poduszki powietrzne 10A
- 20A Dodatkowe akcesoria zasilające
- Sterownik silnika 10A
- 10A Sygnał startu
- Zapalniczka 15A
- Nieużywany
- 20A Dodatkowe akcesoria zasilające
- Wycieraczka 20A
- 7,5А Dla dodatkowej elektryki
- 15A Spryskiwacz szyby przedniej i/lub tylnej (na włączniku kolumny kierownicy)
- 15A Spryskiwacz tylnej szyby
- 15A Pompa benzyny
- 10A Prędkościomierz, obrotomierz, wskaźniki temperatury i poziomu paliwa
- 10A ABS
- Rezerwa 10A
- Rezerwa 15A
- Rezerwa 20A
Za zapalniczkę odpowiada bezpiecznik nr 22, 15A.
Przekaźnik przedni
- R1 Przekaźnik reflektora
- R2 Przekaźnik sterujący przepustnicy
- R3 Przekaźnik okna elektrycznego
- R4 Przekaźnik tylnych świateł przeciwmgłowych
Przekaźnik tylny
- R1 Przekaźnik zapłonu
- R2 Przekaźnik silnika dmuchawy
- R3 Przekaźnik dodatkowego wyposażenia (akcesoria elektryczne)
Komora silnika
Skrzynka bezpiecznikowa
Znajduje się obok akumulatora.
Na wieczku będzie znajdował się aktualny schemat z opisem.

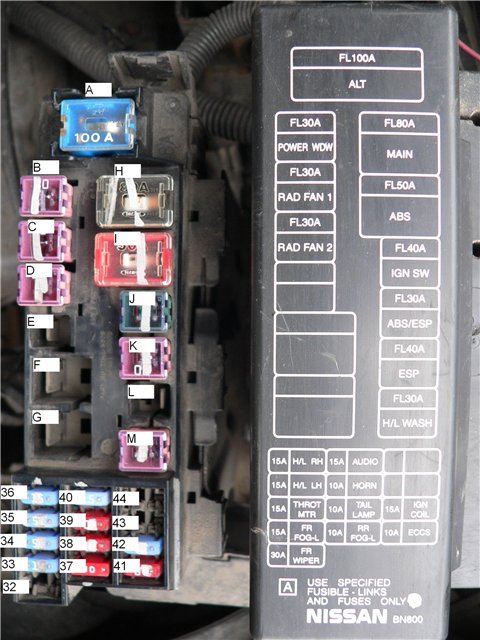

Zdjęcie poglądowe (diesel 2.2)
Schemat (benzyna)
Opis (ogólnie)
- Generator 100A (ładowanie akumulatora)
- Elektryczne szyby 40A
- Ze sterownikiem wentylatora chłodzącego 40A
- D 40A regulator wentylatorów chłodzących
- E 30A dla silników wysokoprężnych
- F 60A do silników wysokoprężnych
- G 80A do silników wysokoprężnych
- Zasilanie główne H 80A, obwód uziemiający
- Mam ABS 50A
- J 30A do wyłącznika zapłonu akumulatora
- Ę 30A ABS/ESP
- Silnik ESP L 30A
- M 30A Spryskiwacz reflektorów
- 32 20A Spryskiwacz tylnej szyby
- 33 15A Światła przeciwmgielne
- 34 15A Siłownik elektryczny i przekaźnik do elektrycznej przepustnicy
- 35 15A Reflektory, światła do jazdy dziennej
- 36 15A Reflektory, światła do jazdy dziennej
- 37 10A Tylne światło przeciwmgłowe
- 38 10A Wymiary, oświetlenie tablicy rejestracyjnej
- 39 10A Klaxon, ładowanie akumulatora (prąd wzbudzenia do generatora z akumulatora)
- 40 15A Audio, nawigacja, wyświetlacz LCD
- 41 10A Układ zarządzania silnikiem
- 42 10A Cewka zapłonowa
- 43 10A USR
- Sterownik silnika 44 20A
Skrzynka przekaźników

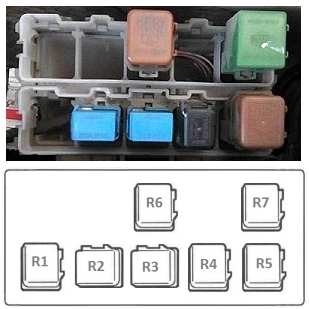

Znajduje się on na prawym skrzydle, obok beczki z płynem do spryskiwaczy.
Zdjęcie
Przeznaczenie
- R1 Przekaźnik trzeciego wentylatora chłodnicy (25221E)
- R2 Tumanki przednie PTF (25224QA)
- R3 Przekaźnik klimatyzatora E6 (25224D)
- Przekaźnik klaksonu R4 (25620)
- R5 Przekaźnik wentylatora chłodnicy (25224J)
- R6 Reflektory, światło (25224A)
- Rozrusznik R7 (25224G)
