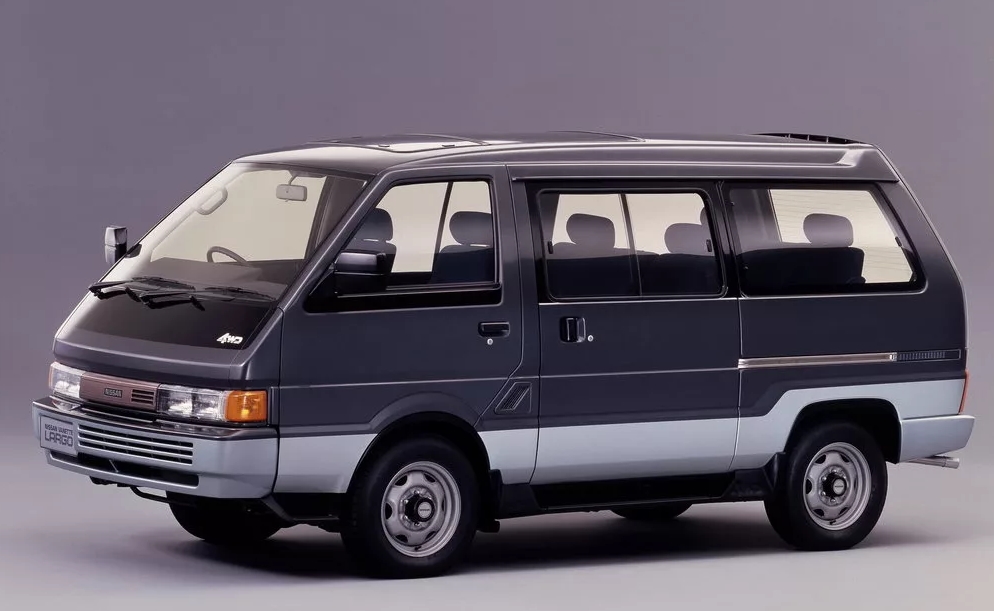

Minivan Nissan Largo zaprojektowany na platformie Nissan Vanette, z większą podstawą i nadwoziem. Nazwa pochodzi od angielskiego słowa – duży. Przez cały czas wypuszczano kilka generacji tej serii. Pokażemy lokalizację skrzynek bezpieczników i przekaźników Nissana Largo , opis i przeznaczenie elementów do samochodów wyprodukowanych w latach 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 i 1997.
Ze względu na fakt, że samochód był produkowany w różnych wersjach nadwozia i wyposażenia oraz regionach dostaw, nie jest możliwe przedstawienie jednego schematu z opisem przeznaczenia. Pokażemy Ci te najpopularniejsze.
Przedział pasażerski
Skrzynka ta znajduje się z boku przekładni kierowniczej za małą skrzynką, z tyłu której znajduje się aktualny schemat opisujący przeznaczenie elementów.
Schemat
Przeznaczenie
- 10A – Kurtyna tylna
- 15A – Kurtyna przednia
- 10A – Chłodnica
- 10A – Wentylator pieca
- –
- 10A – LÓD ECU
- 10A – Rozrusznik
- 7,5A – Światło w salonie
- 15A – Sygnały stopu
- 10A – Gniazdo
- 15A/20A – Zapalniczka samochodowa
- 15A – Przednie światła przeciwmgielne
- 15A – Alarm
- 10A – Wymiary
- 10A – Kierunkowskazy
- 15A – Ogrzewana tylna szyba
- 15A – Ogrzewana tylna szyba
- 7,5A – Urządzenia
- –
- 10A – Części elektroniczne
- 15A – Pompa paliwa
- 10A – Poduszki powietrzne
- 10A – Klimatyzator
- 15A – Przedni wentylator nagrzewnicy
- 15A – Przedni wentylator nagrzewnicy
- 15A – Magnetofon radiowy
- 15A – Zapalniczka samochodowa
- 10A – Wycieraczki przednie
- 20A – Wycieraczka tylna, lusterka elektryczne
- 10A – Transmisja
Komora silnika

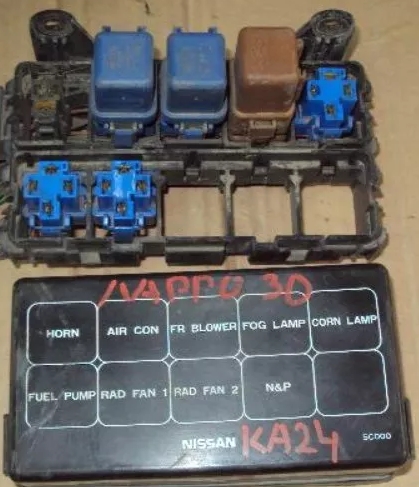

Pod maską na prawym błotniku przy akumulatorze będą dodatkowe skrzynki z przekaźnikami i bezpiecznikami.
Typ 1
Typ 2 (modele z kierownicą po lewej stronie)
Aktualny schemat z oznaczeniem w języku angielskim zostanie zastosowany na pokrywie, a także na zespole przekaźnika.
Schemat
Opis
- Przekaźnik sygnału
- Przekaźnik klimatyzatora
- Przekaźnik przedniego śmigła
- Przekaźnik świateł przeciwmgłowych
- Wymiary przekaźnika
- Przekaźnik pompy paliwa
- Przekaźnik wentylatora chłodzącego
- Przekaźnik wentylatora chłodzącego
