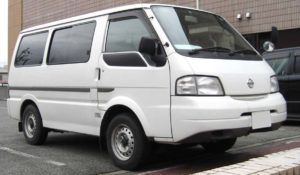

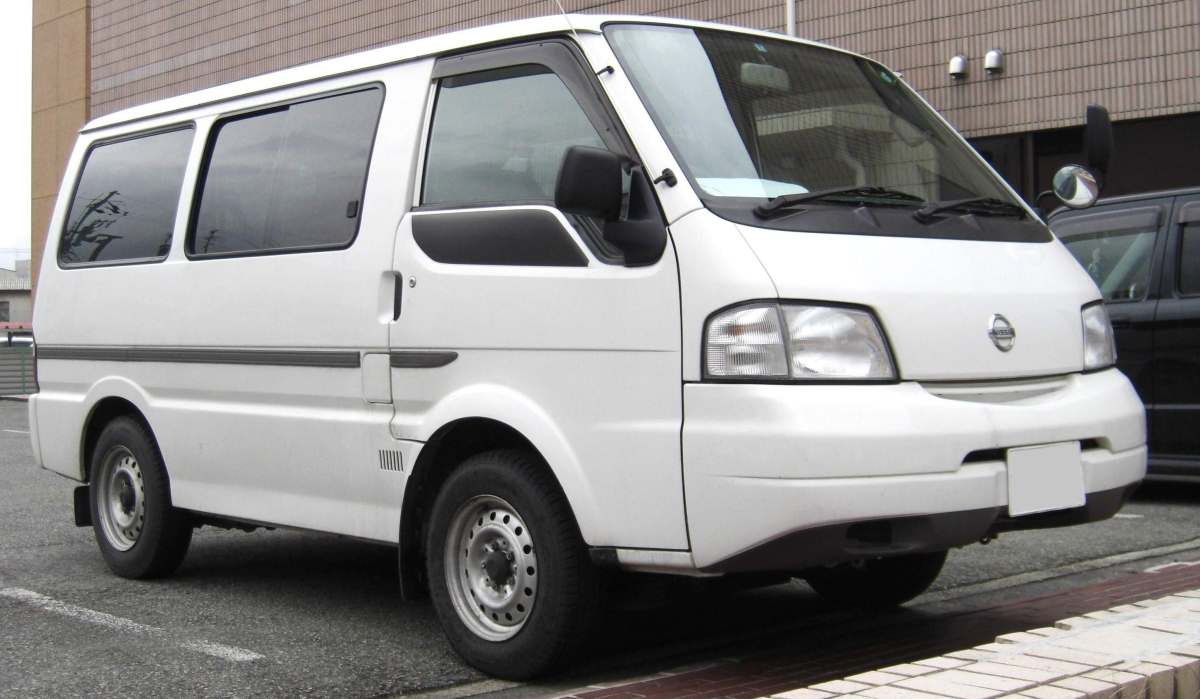

Nissan Vanette produkowany jest od 1979 roku z różnymi modyfikacjami nadwozia: van, mała ciężarówka z platformą i minibus. Zbierane w Japonii i Hiszpanii. Dostarczane na cały świat. Istnieją 4 generacje tej serii, różniące się poziomem wyposażenia, typem silnika i opcjami oszklenia. W tym materiale znajdziesz informacje opisujące skrzynki bezpieczników i przekaźniki Nissana Vanette wyprodukowane w latach 1999, 2000, 2001, 2002, 2003, 2004 i 2005.
Skrzynki bezpiecznikowe
Główne pudełko

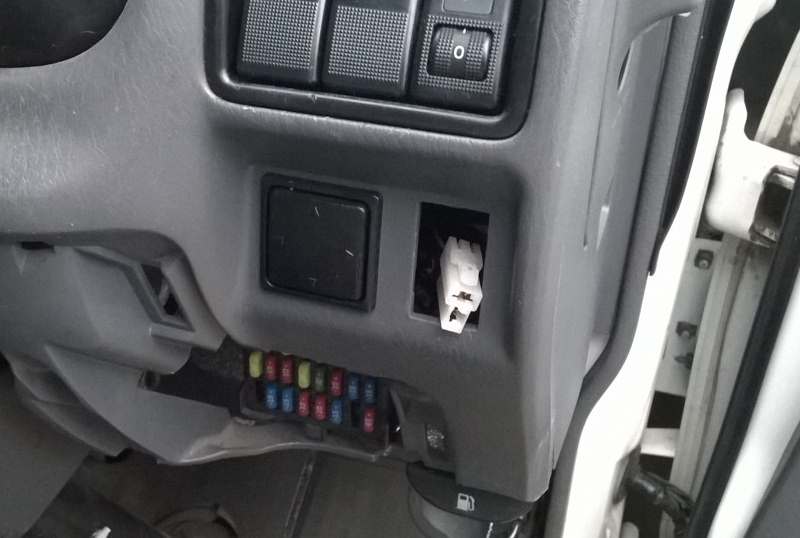

Główna skrzynka bezpieczników w kabinie pasażerskiej znajduje się w dolnej części deski rozdzielczej, w pobliżu kierownicy.

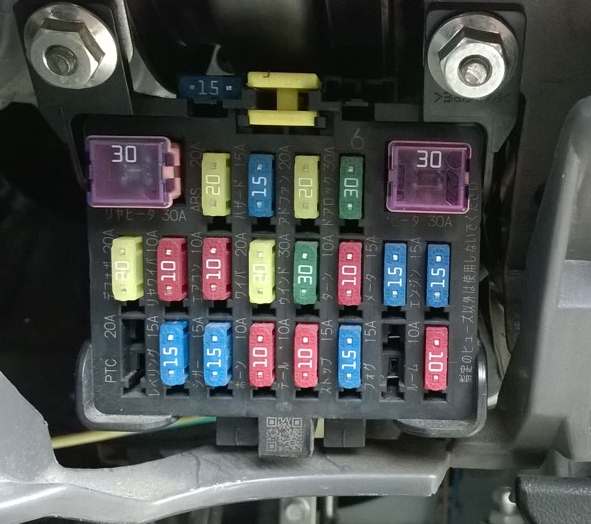

Zdjęcie
Schemat
Przeznaczenie
- 20A – ABS
- 15A – Alarm
- 20A
- 30A – Napęd elektryczny centralnego zamka
- 20A – Ogrzewana szyba tylnych drzwi
- 10A – Wycieraczka szyby tylnych drzwi
- 10A – Klimatyzator
- 20A – Wycieraczki i spryskiwacze szyb
- 30A – Elektryczne szyby
- 10A – Kierunkowskazy
- 15A – Zestaw wskaźników
- 15A – Jednostka sterująca silnika
- 20A – Podgrzewacz paliwa
- 15A
- 15A – Zapalniczka samochodowa
- 10A – Sygnał dźwiękowy
- 10A – Lampy tylne
- 15A – Sygnały stopu
- 15A – Światła przeciwmgielne
- 10A – Oświetlenie wewnętrzne
- 30A – Tylna nagrzewnica
- 30A – Grzejnik główny
Za zapalniczkę odpowiada bezpiecznik nr 15 przy 15A.
Dodatkowe pudełko

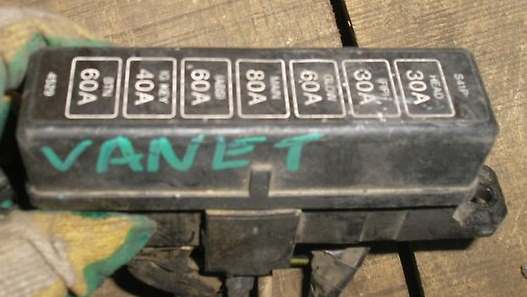

Znajduje się pod siedzeniem kierowcy, pomiędzy akumulatorem a silnikiem w przypadku silników benzynowych lub pod siedzeniem pasażera, w pobliżu zbiornika wspomagania układu kierowniczego w przypadku silników Diesla lub pod maską samochodu.
Zdjęcie
Schemat
Opis
- GŁÓWKA 30A – reflektory
- 30A FIP/INJ – sterownik silnika
- 60A GLOW – świece żarowe
- 80A GŁÓWNY – bezpiecznik główny
- 60A ABS – ABS
- KLUCZ 40A – bezpiecznik dla różnych obwodów
- 60А BTN – oświetlenie wnętrza, elektryczny zamek centralny
Skrzynka przekaźników
Montowany w panelu po stronie pasażera, pod schowkiem.
Lokalizacja
Zdjęcie
Znajdują się tu następujące przekaźniki:
- Sygnał dźwiękowy
- Wentylator nagrzewnicy
- Tylny wentylator nagrzewnicy
- Klimatyzator
- Reflektor
- Sygnały stopu
- Wymiary
- Selektor automatycznej skrzyni biegów
Poszczególne elementy przekaźników mogą znajdować się w komorze silnika vanette Nissana, a także w pobliżu akumulatora – grupa bezpieczników dużej mocy.
Jeśli przedstawiony schemat nie zgadza się z Twoim, sprawdź go z tym .
