Minivan Nissan Serena produkowany jest w Japonii i Hiszpanii. Dlatego istnieją modele z lewą i prawą kierownicą. Nissan Serena pierwszej generacji ma oznaczenie C23. Lata produkcji: 1991, 1992, 1993, 1994, 1995, 1998. Druga generacja oznaczona jest jako C24, wyprodukowana w latach 1999, 2000, 2001, 2002, 2003, 2004. Trzecia generacja C25 została dostarczona na rynki w 2005 roku , 2006, 2007, 2008, 2009 i 2010. Do produkcji weszły kolejne 4 (c26) i 5 (c27) generacji, które są montowane do chwili obecnej. Sugerujemy zapoznanie się z informacjami dotyczącymi lokalizacji skrzynek bezpieczników i przekaźników w modelach Nissan Serena C23, C24 i C25. Pokażemy schematy bloxów, ich zdjęcia oraz przeznaczenie elementów. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
W zależności od regionu dostawy i konfiguracji pojazdu możliwe są różne konstrukcje skrzynek i dekodowanie ich elementów. Należy zachować ostrożność, ta publikacja ma wyłącznie charakter informacyjny i nie jest przewodnikiem producenta dotyczącym wymiany bezpieczników.
Contents
Lokalizacje
Dla wszystkich generacji Nissana Sereny charakterystyczny jest jeden wspólny układ skrzynek głównych z bezpiecznikami i przekaźnikami. Są w dwóch miejscach. Jeden w kabinie pasażerskiej, za lewym dolnym schowkiem lub po prawej stronie, w zależności od regionu dostawy, oraz dwa (skrzynka przekaźników i skrzynka bezpieczników) pod maską.
Nie ma jednego ogólnego schematu opisującego przeznaczenie elementów. Sugerujemy zapoznanie się z najczęstszymi opcjami.
C23

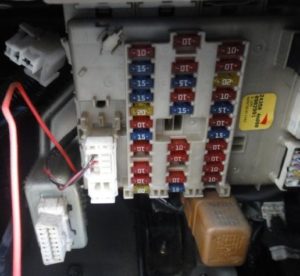

Przedział pasażerski

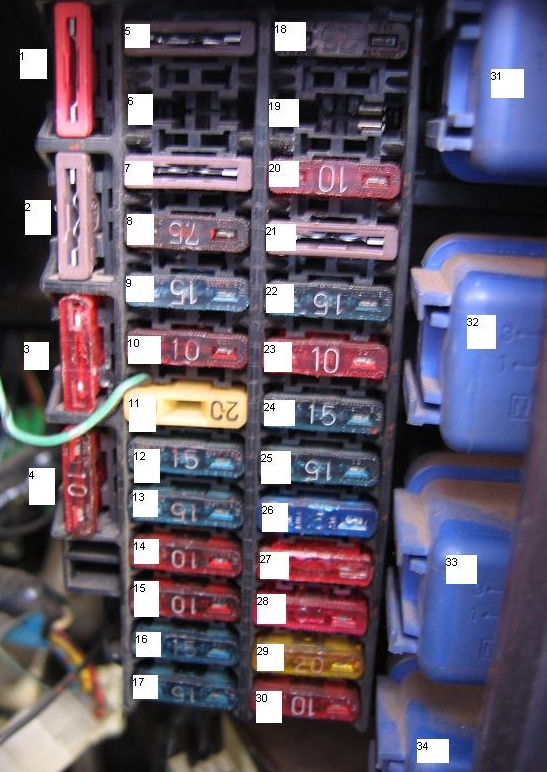

Zdjęcie
Schemat
Przeznaczenie
- 10A – Lewe światło tylne
- 10A – Prawa tylna klapa
- 10A – Silnik wentylatora
- 10A – Wentylator pieca / 20A – Zapłon
- 10A – ABS
- 10A – LÓD ECU
- 7,5A – Rozrusznik
- 7,5A – Światło w salonie
- 15A – Sygnały stopu
- 10A – Sygnał
- 15A – Magnetofon radiowy
- 15A – Światła przeciwmgielne
- 15A – Alarm
- 10A – Wymiary
- 10A – Kierunkowskazy
- 15A – Kontrola pasów bezpieczeństwa
- 15A – Ogrzewana tylna szyba
- 7,5A – Deska rozdzielcza
- 10A – ABS
- 10A – Elementy elektroniczne silnika
- 15A – Pompa paliwa
- 10A – Poduszki powietrzne
- 10A – Klimatyzator
- 15A – Przedni wentylator nagrzewnicy
- 15A – Przedni wentylator nagrzewnicy
- 15A – Magnetofon radiowy
- 15A – Zapalniczka samochodowa
- 10A – Wycieraczki przednie
- 20A – Wycieraczka tylna, lusterka elektryczne
- 10A – Skrzynia biegów, skrzynia biegów
Za zapalniczkę odpowiada bezpiecznik nr 27, 15A.
Komora silnika

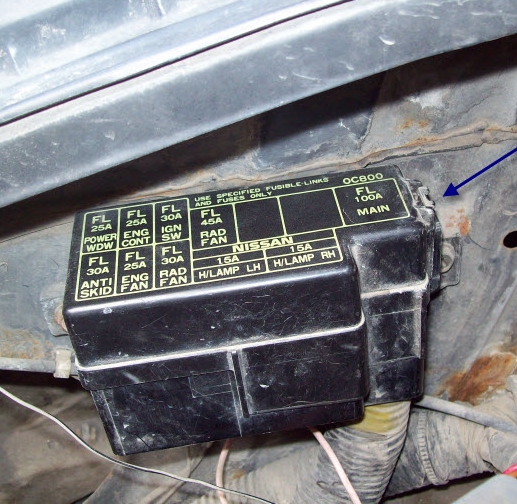

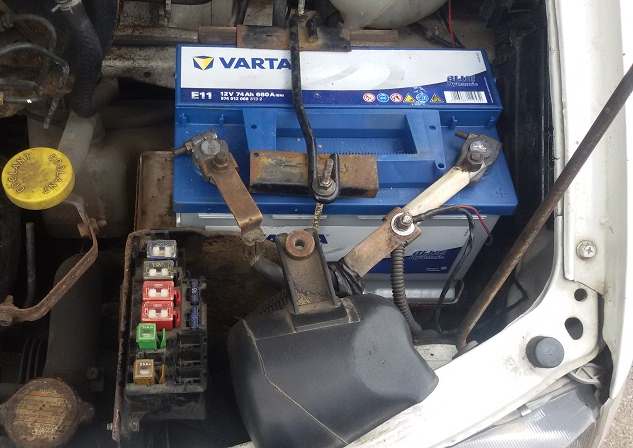

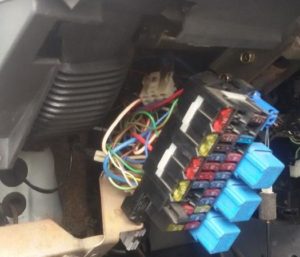

Pod maską na prawym błotniku przy akumulatorze będą dodatkowe skrzynki z przekaźnikami i bezpiecznikami.
Typ 1
Typ 2 (modele z kierownicą po lewej stronie)
Aktualny schemat z oznaczeniem w języku angielskim zostanie zastosowany na pokrywie, a także na zespole przekaźnika.
Do ochrony reflektorów służą 2 bezpieczniki 15A. Zobacz drugą opcję deszyfrowania tutaj .
C24
Przedział pasażerski
Zdjęcie

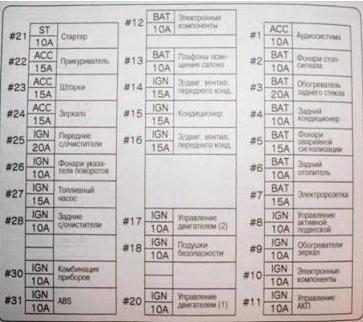

Schemat
Opis
- 10A Radio, system audio
- 15A Sygnały stopu
- 20A Ogrzewana tylna szyba
- 10A Klimatyzator tylny
- Alarm 15A
- 10A Tylna nagrzewnica
- 15A Dodatkowe złącze zasilania
- 10A Układ kontroli zawieszenia
- 10A Podgrzewane lusterka
- Tylne złącze zasilania 10 A
- 10A Układ sterowania automatyczną skrzynią biegów
- 10A Części elektroniczne
- 10A Oświetlenie wewnętrzne
- 15A Wentylator nagrzewnicy (przód)
- 15A Klimatyzator
- 15A Wentylator nagrzewnicy (przód)
- 10A System zarządzania silnikiem (nr 2)
- Poduszki powietrzne 10A
- System zarządzania silnikiem (nr 1)
- Rozrusznik 10A
- Zapalniczka 15A
- Żaluzje 15A
- 15A Lustra
- 20A Wycieraczka przednia
- 10A Kierunkowskazy
- 15A Pompa paliwa
- 10A Wycieraczka tylna
- Deska rozdzielcza 10A
- Układ ABS 10A
Za zapalniczkę odpowiada bezpiecznik nr 22, 15A.

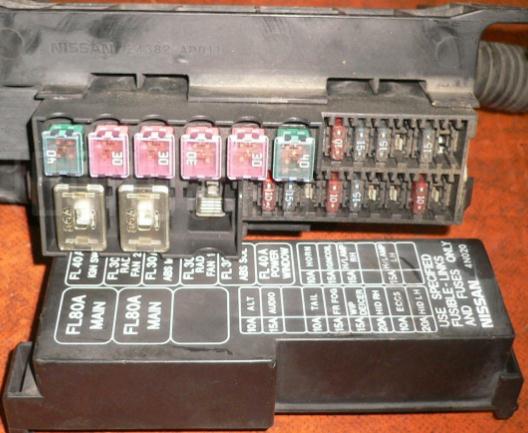

Komora silnika
Wyłączniki automatyczne

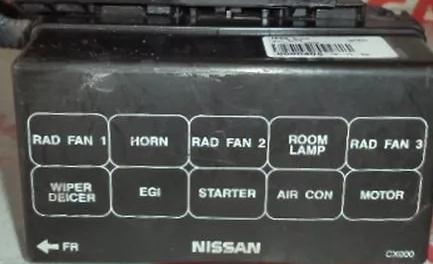

Przekaźnik
Aktualny opis obwodu wydrukowany zostanie na okładce.
C25
Przedział pasażerski

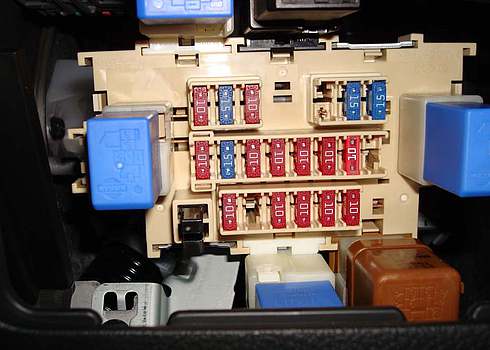

Typ 1

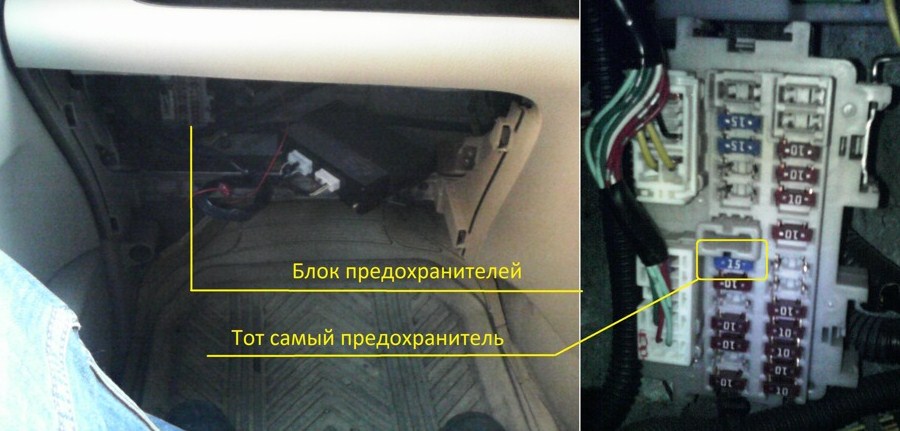

Na rysunku pokazano bezpiecznik zapalniczki.
Przeznaczenie
Lewy rząd:
- Wentylator pieca 15A
- Wentylator pieca 15A
- Zapalniczka 15A
- 10A Elektryczny napęd lusterek, System audio
- 10A Urządzenia dodatkowe
- 10A Ogrzewana tylna szyba
- 10A Panel sterowania klimatyzacją
Prawy rząd:
- 10A Urządzenia dodatkowe
- 10A Oświetlenie wewnętrzne
- 10A Sygnały stopu
- 10A Kierunkowskazy
- 15A Dodatkowe urządzenia elektryczne
- 10 A
- 10A Zapłon
- Wspomaganie kierownicy 10A
- Deska rozdzielcza 10A
- Poduszki powietrzne 10A
- Podnośniki okienne 10A
Typ 2

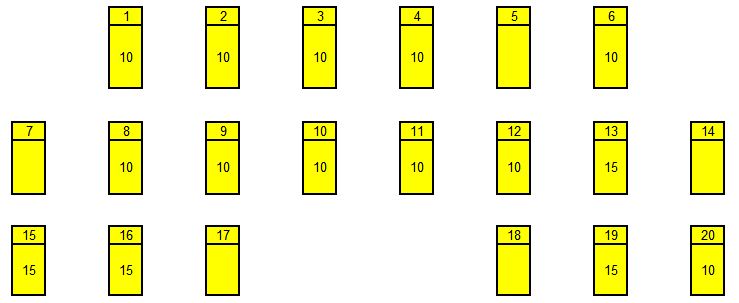

Schemat
Przeznaczenie
- Zegar, klimatyzacja, zdalne sterowanie zamkami drzwi
- Poduszki powietrzne
- Panel
- Przełącznik kombinowany
- Nieobecny
- Podgrzewane lustra
- Nieobecny
- Czujnik deszczu, pasy bezpieczeństwa, podnośniki szyb, złącze diagnostyczne, blok przedziałów czasowych
- Zestaw wskaźników
- Oświetlenie narożne, oświetlenie wewnętrzne
- Światła stopu, światło stopu dla ESP, ABS
- Sterowanie jednostką 4WD
- Dodatkowe reflektory
- Inteligentny klucz (brak)
- Sterowanie klimatyzatorem
- Silnik pieca
- Nieobecny
- Zapalniczka
- Gniazdka elektryczne
- Sterowanie lusterkiem, zasilanie audio (zasilacz wtykowy)
Bezpiecznik nr 18 odpowiada za zapalniczkę.

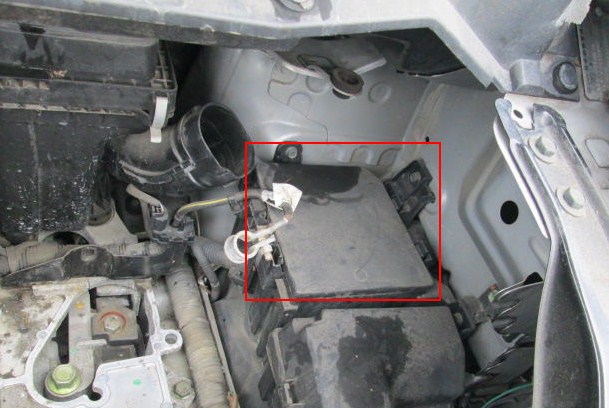

Komora silnika

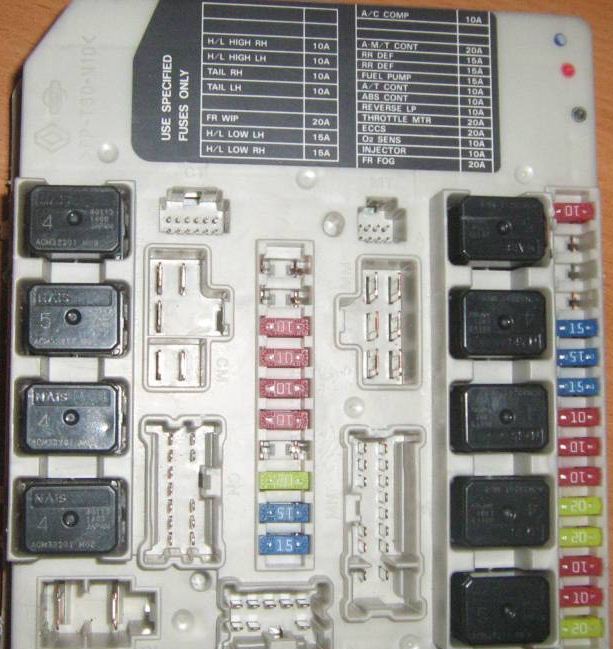

Skrzynka IPDM
Znajduje się pod kanałem i zawiera wszystkie główne przekaźniki.

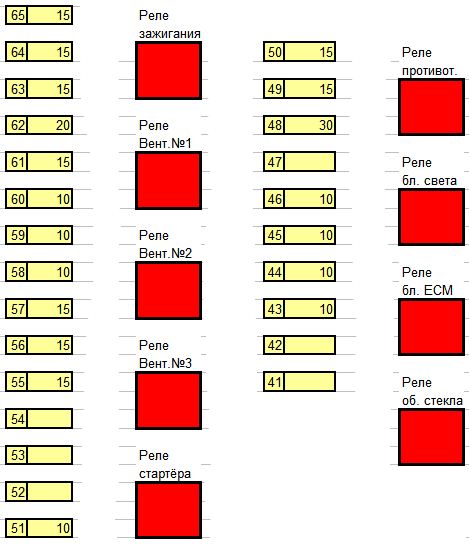

Schemat
Opis
- 41 Brak
- 42 Brak
- 43 Prawy wysoki reflektor
- 44 Lewe światło drogowe
- 45 Wymiary tylne, oświetlenie tablicy rejestracyjnej
- 46 Wymiary przodu
- 47 Brak
- 48 Wycieraczka
- 49 Lewe światło mijania
- 50 Prawe światło mijania
- 51 Klimatyzator
- 52 Brak
- 53 Brak
- 54 Brak
- 55 Ogrzewana tylna szyba i lusterka
- 56 Równolegle do 55
- 57 Pompa paliwa
- 58 Rozrusznik silnika
- 59 Sterowanie napędem na 4 koła
- 60 Światła cofania
- 61 Zasilanie przepustnicy
- Zasilacz 62 ECM
- 63 Zasilanie czujników tlenu
- 64 Wtryskiwacze mocy
- 65 Światła przeciwmgielne

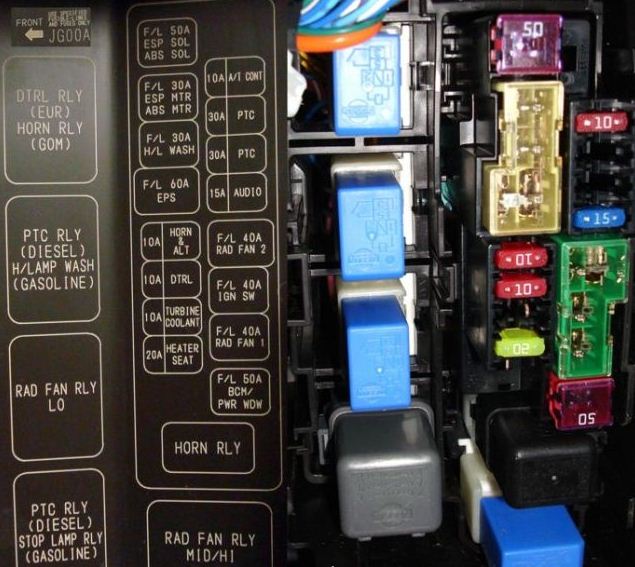

Skrzynka bezpiecznikowa
Zdjęcie

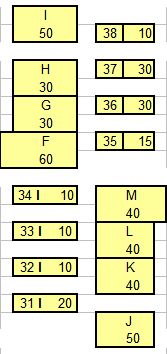

Schemat
Przeznaczenie
31. Podgrzewane siedzenia
32. Turbina (diesel) – brak
33. Przekaźnik świateł w dzień
34. Sygnał dźwiękowy (uzwojenie wzbudzenia generatora)
35. Zasilanie audio (stałe)
36. RTS (diesel) – brak
37. RTS (diesel) – brak
38. Sterowanie automatyczną skrzynią biegów – brak
I. ESP, ABS
H. ESP, ASB
G. Spryskiwacze reflektorów
F. ESP
M, prawy wentylator
L. Stacyjka
K. Wentylator lewy
J. Elektryczne szyby, centralny zamek, szyberdach
