Nissan Navara został wprowadzony na rynek w 1997 roku. Pierwsza generacja oznaczona była jako d22 i była produkowana w latach 1998, 1999, 2000, 2001, 2002, 2003 i 2004. Druga generacja Navara, po istotnej aktualizacji, była produkowana w latach 2005, 2006, 2007 , 2008, 2009, 2010, 2011, 2012, 2013, 2014 i 2015 i oznaczono D40. W tym okresie samochód został odnowiony. Obecnie produkowana jest trzecia generacja – d23. W naszym materiale znajdziesz informacje opisujące skrzynki bezpieczników i przekaźniki Nissana Navary pierwszej i drugiej generacji, ich zdjęcia i schematy, a także pokażesz miejsca, w których się znajdują. Osobno podkreślamy bezpiecznik odpowiedzialny za zapalniczkę.
Umiejscowienie skrzynek i ich schematy mogą różnić się od tego materiału i zależeć od roku produkcji, wyposażenia i kraju dostawy samochodu. Sprawdź przyporządkowanie zgodnie z opisem na odwrocie osłony ochronnej.
Contents
Komora silnika
Urządzenie to znajduje się po prawej stronie, pod osłoną ochronną.

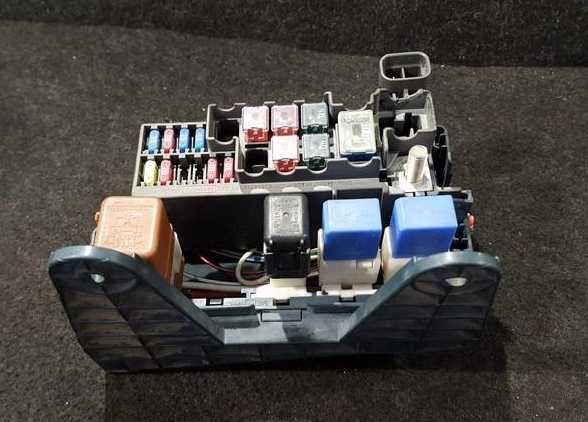

Zdjęcie pudełka (typ 1)

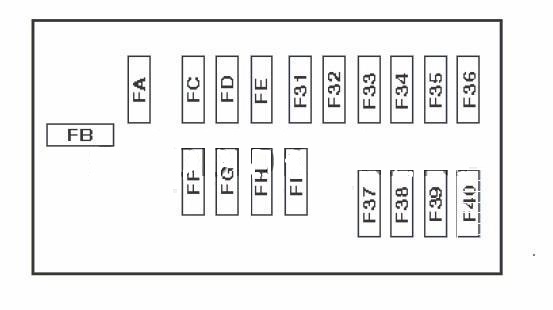

Schemat bezpieczników
Przeznaczenie
| FA | (80A / 100A) Dystrybucja mocy akumulatorowej (80A-benzyna, 100A-Diesel) |
| pełne wyżywienie | (60A / 80A) Świece żarowe (silniki 60A-YD, 80A-z wyjątkiem silnika YD) |
| FC | (40A) Centralny zamek, elektrycznie sterowane szyby |
| FD | (30A) Silnik wentylatora chłodzącego |
| FE | – |
| FF | (40A) Wyłącznik zapłonu |
| FG | (30A) Układ przeciwblokujący (ABS) |
| FH | (30A) Układ przeciwblokujący (ABS) |
| BYĆ | (30A) Przełącznik zespolony, światła do jazdy dziennej |
| F31 | (10A) Układ ładowania |
| F32 | (10A) Brzęczyk (y) |
| F33 | (10A) Układ sterowania silnikiem, immobilizer (benzyna) |
| F34 | – |
| F35 | (10A) Układ zarządzania silnikiem (Diesel) |
| F36 | (20A) System zarządzania silnikiem, immobilizer (Diesel) |
| F37 | (15A) Przełącznik zespolony, światła do jazdy dziennej, światła mijania/drogowe, reflektory, światła przeciwmgielne |
| F38 | (15A) Przełącznik zespolony, światła do jazdy dziennej, reflektory niskie/wysokie, reflektory |
| F39 | (10A) System audio |
| F40 | (15A) Światła przeciwmgielne (niektóre modele) |
Schemat przekaźnika
Opis
- Przekaźnik silnika wentylatora chłodzącego
- Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji
- Przekaźnik klaksonu
- Przekaźnik blokady uruchomienia („P” / „N”)
- Przekaźnik sterujący silnikiem
Przedział pasażerski
Znajduje się po prawej stronie schowka podręcznego, za osłoną ochronną.

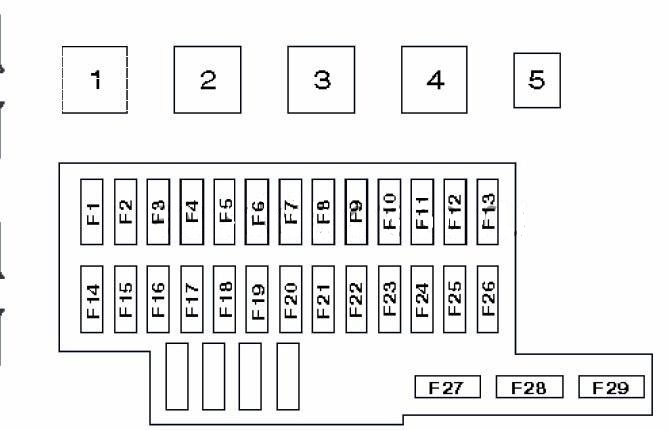

Schemat
Przeznaczenie
| 1 | Przekaźnik 1 głównych obwodów zapłonowych |
| 2 | Przekaźnik pomocniczych obwodów zapłonowych |
| 3 | Przekaźnik 2 głównych obwodów zapłonowych |
| 4 | Przekaźnik okna elektrycznego |
| 5 | Bezpiecznik termiczny (centralny zamek) |
| F1 | (20A) Ogrzewana tylna szyba |
| F2 | (10A) Układ przeciwblokujący (ABS), światła stopu |
| F3 | (10A) Lampy wewnętrzne, lampy przeciwmgielne |
| F4 | – |
| F5 | (10A) Kierunkowskazy/światła awaryjne |
| F6 | (10A) Klimatyzacja, zabezpieczenie przed kradzieżą, antena audio, układ sterowania automatyczną skrzynią biegów, zegar, gniazdo diagnostyczne, immobilizer, zestaw wskaźników, zdalny zamek centralny, czujnik prędkości pojazdu |
| F7 | (10A) System audio, antena systemu audio |
| F8 | (10A) Podgrzewane siedzenia |
| F9 | – |
| F10 | (10A) Kierunkowskazy/światła awaryjne |
| F11 | (10A) SRS (poduszka powietrzna), układ sterowania automatyczną skrzynią biegów, układ ładowania, układ świateł dziennych, wskaźnik nieprawidłowego działania układu zarządzania silnikiem Wskaźnik świec żarowych immobilizer, zestaw wskaźników, wskaźniki/kierunkowskazy, światła cofania, czujnik prędkości pojazdu, kierunkowskazy |
| F12 | (10A) Układ ABS, klakson/brzęczyk, układ sterowania automatyczną skrzynią biegów, gniazdo diagnostyczne, system świateł do jazdy dziennej, reflektory świateł mijania/drogowych, elektrycznie sterowane szyby, wyłącznik rozgrzewania silnika, odmrażacze lusterek bocznych, odmgławiacz tylnej szyby, pilot centralnego zamka system |
| F13 | (10 A) Pomocniczy zawór sterujący powietrzem biegu jałowego (wybrane modele), klimatyzacja, przekaźnik silnika wentylatora chłodzącego |
| F14 | – |
| F15 | (15) Nagrzewnica/klimatyzator |
| F 16 | (15) Nagrzewnica/klimatyzator |
| F17 | (15A) Zapalniczka do cygar |
| F18 | (20A) Spryskiwacze reflektorów |
| F19 | (10A) Podgrzewane lusterka zewnętrzne |
| F20 | (10A) Światło do jazdy dziennej, ECM (sygnał startu) |
| F21 | (10A) Układ zarządzania silnikiem, immobilizer |
| F22 | (15A) Układ sterowania silnikiem, przekaźnik pompy paliwa |
| F23 | (15A) Układ zarządzania silnikiem (ZD30) |
| F24 | (10A) Poduszka powietrzna |
| F25 | (10A) Zarządzanie silnikiem |
| F26 | (20A) Wycieraczka/spryskiwacz przedniej szyby |
| F27 | (10A) Ostrzeżenie dźwiękowe/brzęczyk, regulacja zasięgu reflektorów, przód/tył (lewy), lewe oświetlenie tablicy rejestracyjnej, włącznik świateł |
| F28 | (10A) Lampy boczne/tylne prawe, lampa tablicy rejestracyjnej prawa |
| F29 | – |
Za zapalniczkę odpowiada bezpiecznik nr 17, 15A.
Przedział pasażerski

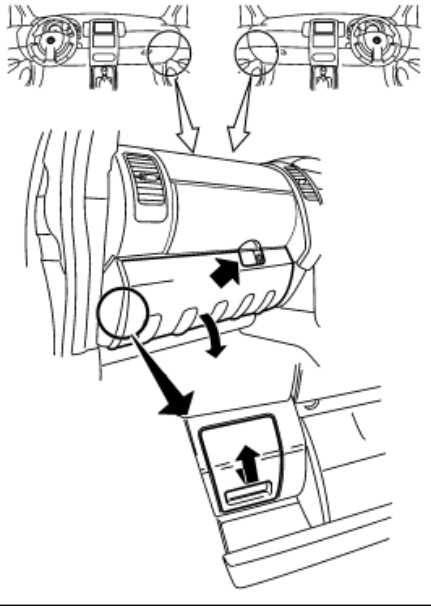

Skrzynka bezpieczników znajduje się na dole deski rozdzielczej po stronie pasażera. Aby uzyskać do niego dostęp, otwórz pokrywę schowka.

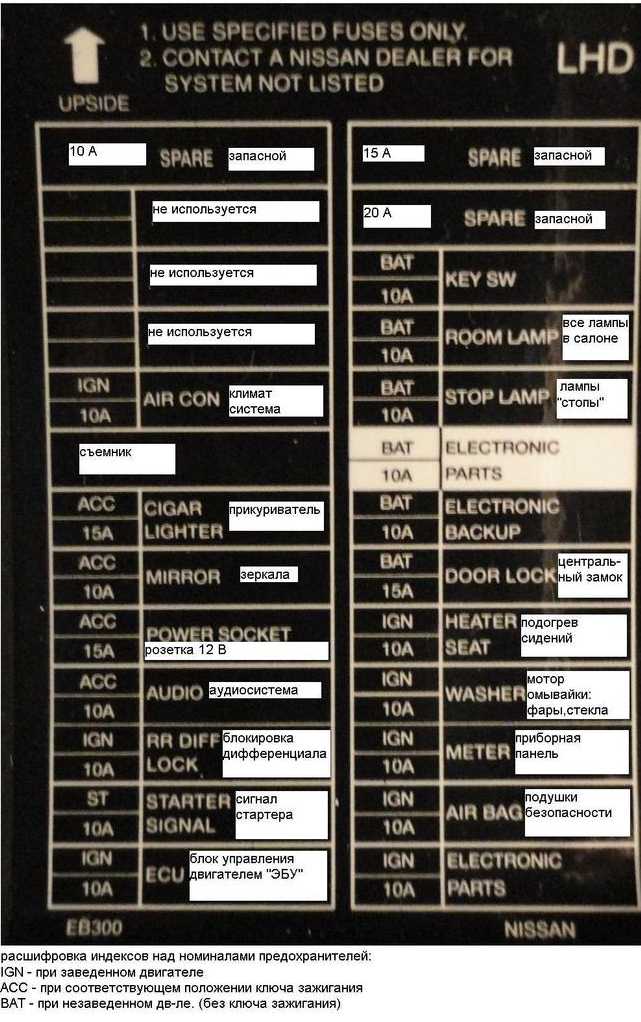

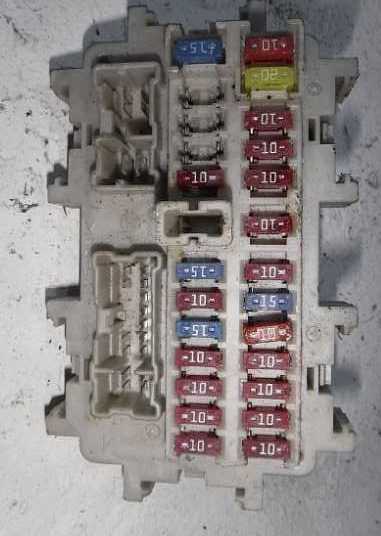

Zdjęcie pudełek
Oznaczenie elementów
Za zapalniczkę odpowiadają dwa niebieskie bezpieczniki 15A w lewym pasie.
Komora silnika

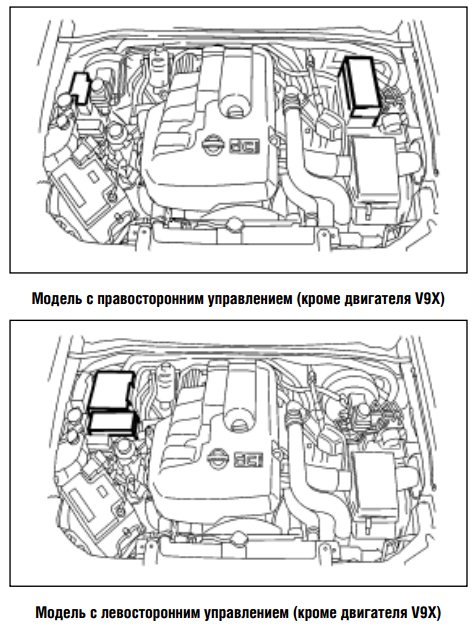

Lokalizacja

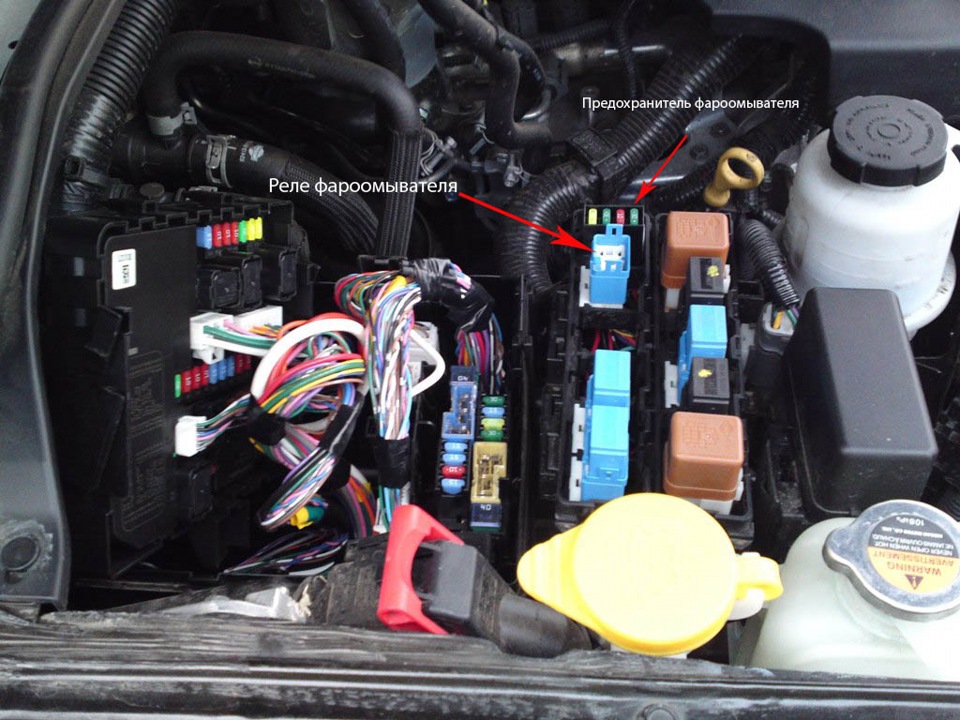

Zdjęcie
Skrzynka bezpiecznikowa

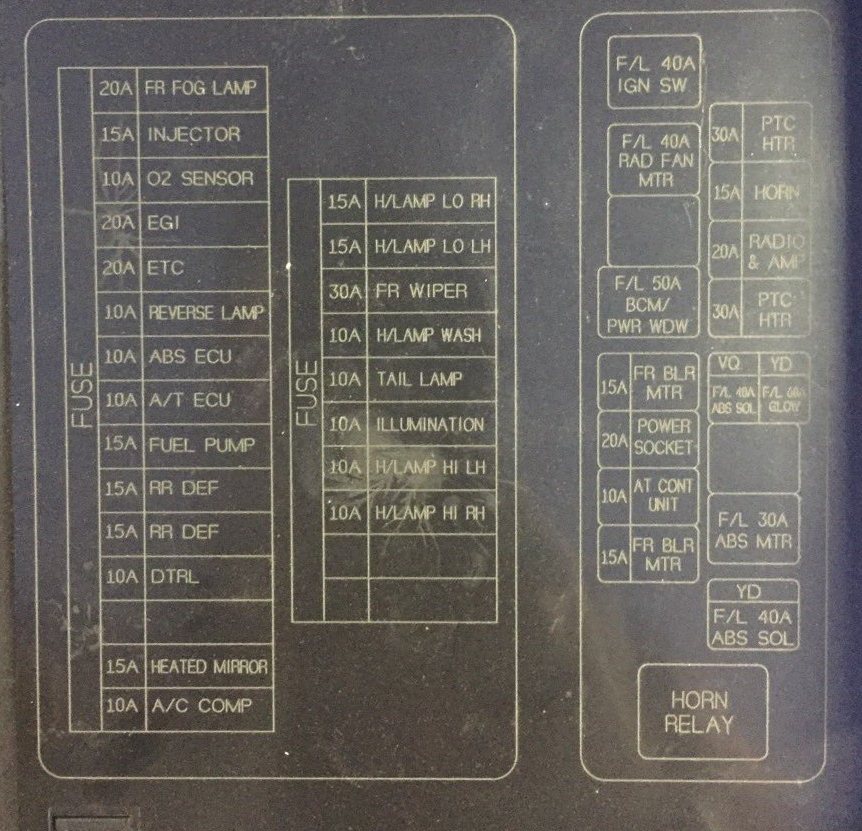

Schemat
Opis
- 20A FR FOG LAMP – przednia lampa przeciwmgłowa
- 10A ABC ECU – elektroniczna jednostka sterująca ABS
- 10A A/T ECU – elektroniczna jednostka sterująca automatycznej skrzyni biegów
- 15A POMPA PALIWA – pompa paliwa
- 15A RR DEF – podgrzewana tylna szyba
- 15A RR DEF – podgrzewana tylna szyba
- 10A DTRL – światła do jazdy dziennej
- 15A OGRZEWANE LUSTERKO – podgrzewane lusterko
- 10A A/C COMP – sprężarka klimatyzacji (załączenie elektroopornika klimatyzacji)
- 15A H / LAMPA LO RH – światło mijania, prawy reflektor
- 15A H / LAMPA LO LH – światło mijania, reflektor lewy
- 30A FR WIPER – wycieraczki szyby przedniej
- 10A H / LAMP WASH – spryskiwacz reflektorów
- LAMPA TYLNA 10A – wymiary tylne
- 10A OŚWIETLENIE – oświetlenie wnętrza
- 10A H / LAMPA HI LH – światło drogowe, lewy reflektor
- 10A H / LAMPA HI RH – światło drogowe, prawy reflektor
- 15A FR BLR MTR – silnik nagrzewnicy przedniej.
- GNIAZDO ZASILANIA 20A – dodatkowe gniazdo 12V
- 10A AT CONT UNIT – jednostka sterująca
- 15A FR BLR MTR – silnik nagrzewnicy przedniej
- 30A. PTC HTR – nagrzewnica elektryczna w piecu (diesel powoli się nagrzewa, dla komfortu w piecu wykonują ogrzewanie elektryczne)
- 15A Klakson – sygnał
- 20A RADIO AMP – zasilanie radia/wzmacniacza dźwięku
