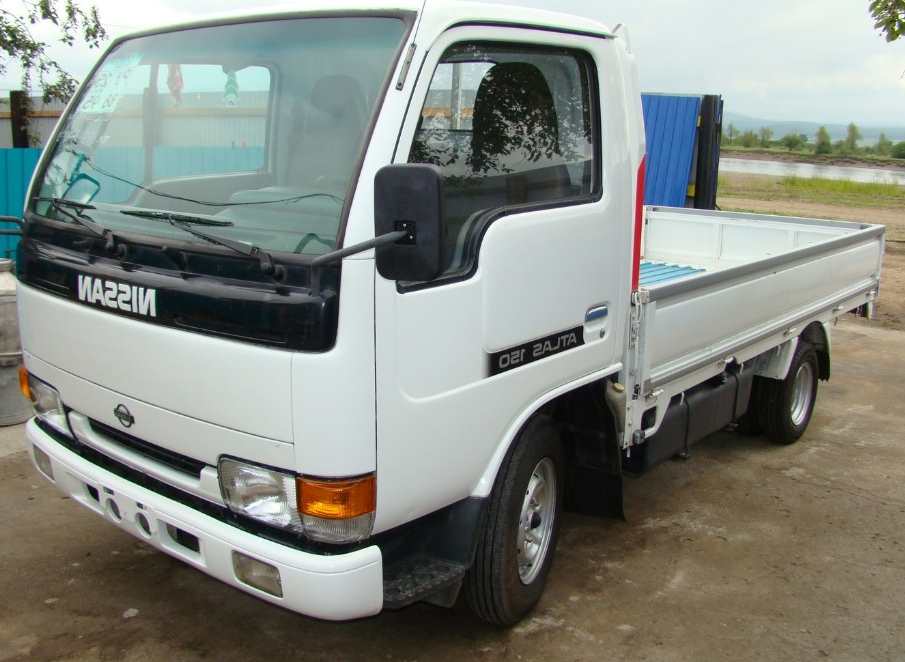

Nissan Atlas – odnosi się do pojazdu użytkowego. Produkowany od 1982 roku do chwili obecnej w wersji cargo i cargo-pasażerskiej (samochody lekkie i średnie). W okresie produkcyjnym Nissan Atlas był zmieniany 5 razy. Sprzedawane na całym świecie: Europa, Rosja, Ameryka, Afryka itp. Z różnymi silnikami. Z tego powodu nie jest możliwe przedstawienie dokładnych informacji na temat skrzynek bezpieczników i przekaźników Nissan Atlas . Podajemy informacje wraz z opisem najpopularniejszego schematu dla samochodów wyprodukowanych w latach 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 , 2007 i 2008.
Contents
Przedział pasażerski

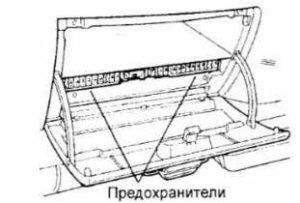

Skrzynka bezpiecznikowa umieszczona jest w panelu i zamknięta jest pokrywą ochronną, na odwrocie której naniesiony zostanie schemat prądowy wraz z opisem elementów.
Typ 1

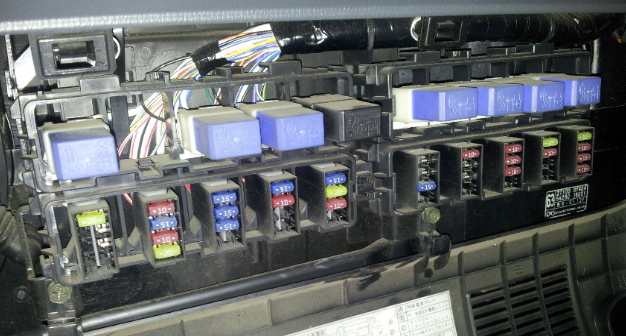

Zdjęcie

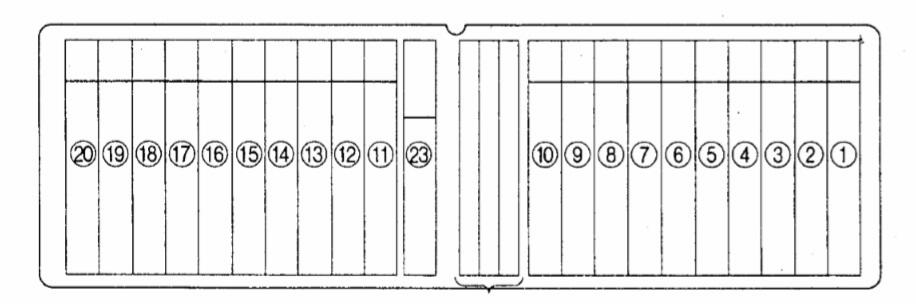

Schemat
Przeznaczenie
| 1 | 25А / 15А Silnik wentylatora nagrzewnicy, rezystor wentylatora nagrzewnicy, wyłącznik temperaturowy, wyłącznik ciśnieniowy, przekaźnik wyłączający klimatyzator, przekaźnik klimatyzatora, termostat, zawór e/p układu zwiększania prędkości obrotowej XX (FICD) |
| 2 | 10A Przełącznik klimatyzacji, przekaźnik klimatyzacji, presostat, sprzęgło elektromagnetyczne sprężarki klimatyzacji, zawór e/p układu zwiększania prędkości obrotowej XX (FICD), termostat |
| 3 | 10A Przekaźnik rozrusznika, wyłącznik blokady rozruchu |
| 4 | 15A Zapalniczka samochodowa, radio |
| 5 | 10A Reflektor (prawy), przekaźnik włącznika reflektorów |
| 6 | 10A Reflektor (lewy), przekaźnik włącznika reflektorów, przekaźnik kierunkowskazów, kierunkowskaz |
| 7 | 15A Radio i zegar, oświetlenie wewnętrzne, wyłącznik oświetlenia wnętrza, wyłączniki krańcowe drzwi, brzęczyk ostrzegający o cofaniu, wyłącznik zamka drzwi, przekaźnik centralnego zamka, elektryczne zamki drzwi, sterownik centralnego zamka, prędkościomierz |
| 8 | Wyłącznik zagrożenia 15A, klakson, przekaźnik klaksonu, włącznik klaksonu, kierunkowskazy |
| 9 | 15A Przekaźnik wymiarowy, światła, włącznik świateł przeciwmgłowych, światła przeciwmgielne, włącznik sterowania światłami, włącznik tylnych świateł przeciwmgłowych, przekaźnik tylnych świateł przeciwmgłowych |
| 10 | 10A Włącznik świateł hamowania, światła hamowania, sterownik blokady wybieraka |
| 11 | 15A Przełącznik sterowania wycieraczką i spryskiwaczem, silnik wycieraczki, silnik spryskiwacza, przekaźnik interwału wycieraczek |
| 12 | 10A Przekaźnik sterujący hamulcem górskim, elektroniczna jednostka sterująca automatycznej skrzyni biegów, wskaźnik „OD OFF”, wskaźnik „UNLADEN”, przekaźnik silnika wentylatora skraplacza, brzęczyk ostrzegający o cofaniu, włącznik świateł cofania, światła cofania, wyłącznik blokady rozruchu, przekaźnik rozrusznika, układy wspomagania rozruchu silnika ( sterownik QOSIII), sterownik pomocy przy uruchomieniu silnika (QOSII), przekaźnik świec żarowych nr 1, przekaźnik świec żarowych nr 2, wskaźnik świec żarowych, wskaźnik temperatury płynu chłodzącego, czujnik temperatury, czujnik prędkości pojazdu, zestaw wskaźników, przekaźnik podnośnika szyb, przekaźnik kierunkowskazów , wyłącznik układu sterowania 4WD, przekaźnik układu 4WD, zawór elektropneumatyczny układu sterowania napędem na cztery koła |
| 13 | 10A / 15A Podgrzewacz paliwa |
| 14 | 15A Tylna nagrzewnica, włącznik tylnej nagrzewnicy |
| 15 | 10A Przełącznik hamulca wydechowego, przekaźnik sterujący hamulca wydechowego, zawór elektromagnetyczny hamulca wydechowego, sprzęgło elektromagnetyczne hamulca wydechowego, pedał przyspieszenia |
| 16 | 10A Włącznik świateł przeciwmgielnych, światła przeciwmgielne, ECU |
| 17 | 10A Kierunkowskazy, przełącznik kierunkowskazów |
| 18 | Alternator 15 A, przekaźnik ładowania, sterownik wspomagania rozruchu (QOSIII) |
| 19 | 10A Elektryczne zatrzymanie silnika, zawór elektromagnetyczny odcinający paliwo |
| 20 | 10A Przełącznik kontroli zasięgu reflektorów, napęd elektryczny kontroli zasięgu reflektorów |
| 23 | 15A Wzmacniacze kierunkowskazów, przekaźnik wzmacniający kierunkowskazy |
Za zapalniczkę odpowiada bezpiecznik nr 4 przy 15A.
Typ 2

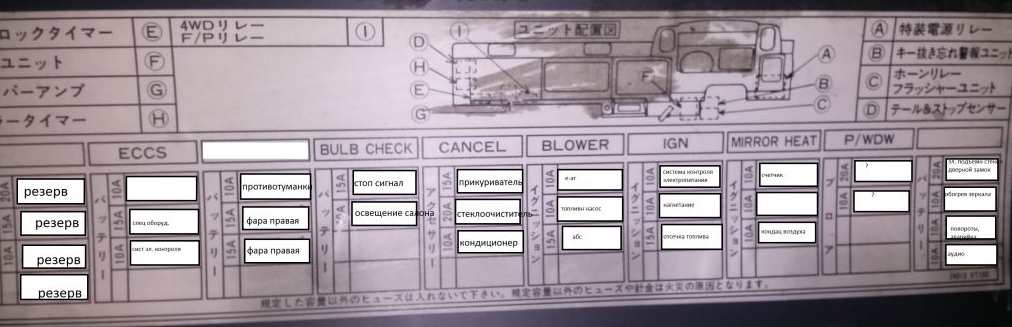

Aktualny schemat znajdziesz na odwrocie okładki.
Przeznaczenie
Jeśli oznaczenia są w języku angielskim, sprawdź tabelę.
| PODGRZEWACZ | Podgrzewacz |
| KLIMATYZACJA | Klimatyzacja |
| SEKCJA | ABS |
| HSA | System ruszania pod górę |
| ROZRUSZNIK | Rozrusznik |
| RADIO, CYGAR | Radio, zapalniczka |
| LAMPA GŁÓWNA (PRAWA) | Prawy reflektor |
| LAMPA GŁÓWNA (LEWA) | Lewy reflektor |
| LAMPA POKOJOWA, ZEGAR | Lampa wewnętrzna, zegar |
| NIEBEZPIECZEŃSTWO, RÓG | Alarm, sygnał |
| OGON | światła postojowe |
| ŚWIATŁO PRZECIWMGIELNE | Światła przeciwmgielne |
| ŚWIATŁO STOPU | Światła stopu |
| SPRYSKIWACZ | Wycieraczka i spryskiwacz ekranu |
| MIERNIK, Z TYŁU | Zestaw wskaźników, światło cofania |
| PODGRZEWACZ PALIWA | Ogrzewanie paliwa |
| OGRZEWANIE SIEDZEŃ | Ogrzewanie siedzenia |
| WYJ. PRZERWA | Hamulec górski |
| ŚWIATŁO PRZECIWMGIELNE | Światła przeciwmgielne |
| WŁĄCZ LAMPĘ/LAMPĘ | Kierunkowskazy |
| GENERATOR | Generator |
| DOKŁADNIE. ZATRZYMYWAĆ SIĘ | Zatrzymanie silnika |
| OKNO MOCY | Podnośniki do szyb z napędem elektrycznym |

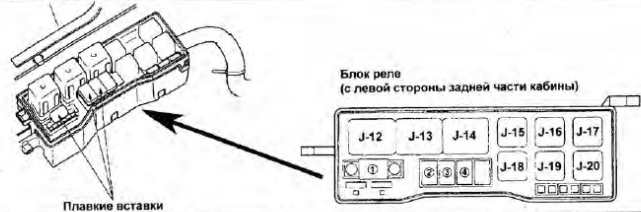

Przekaźnik i skrzynka bezpieczników
Znajduje się po lewej stronie z tyłu kabiny lub za lewym błotnikiem. Będą tam umieszczone bezpieczniki dużej mocy lub bezpieczniki i osobne przekaźniki.
Przyporządkowanie przekaźników można znaleźć w poniższej tabeli.

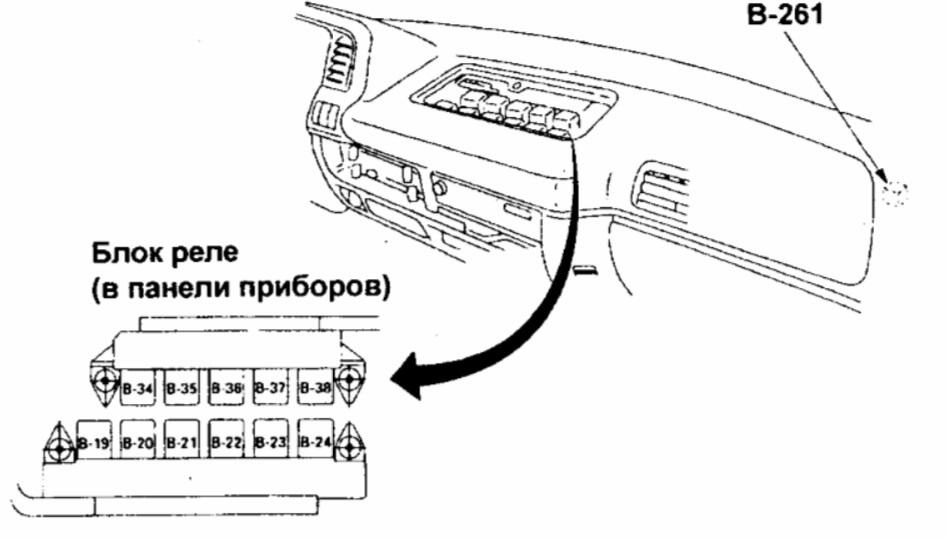

Skrzynka przekaźników
Schemat
Poszczególne elementy można umiejscowić na zewnątrz brył. Na przykład B-261.
Przeznaczenie wszystkich przekaźników w Nissan Atlas
| O 9 | Przekaźnik układu zmiany częstotliwości pracy wycieraczek (PRZERWANY) |
| B-19 | Przekaźnik ładowania |
| B-19 | (OPŁATA) |
| W 20 | Przekaźnik reflektorów |
| W 20 | (GŁOWA) |
| O 21 | Przekaźnik klimatyzacji, ogrzewania i wentylacji (HEATER & AIR CON.) |
| B-22 | Przekaźnik wymiarowy (OGON) |
| B-23 | Przekaźnik przełącznika kombinowanego |
| B-23 | (OPORNIK) |
| B-24 | Przekaźnik klaksonu |
| B-24 | (KLAKSON) |
| B-34 | Przekaźnik tylnych świateł przeciwmgłowych |
| B-34 | (TYLNE ŚWIATŁO PRZECIWMGIELNE) |
| B-35 | Przekaźnik świateł skrętu |
| B-35 | (Światła zakrętowe) |
| B-35 | Przekaźnik tylnych świateł przeciwmgłowych |
| B-35 | (RR Mgła) |
| B-36 | Przekaźnik okna elektrycznego |
| B-36 | (OKNO MOCY) |
| B-37 | Przekaźnik wyłącznika ciśnieniowego |
| B-37 | (TERMO KLIMATYZACJI) |
| B-38 | Przekaźnik hamulca górskiego |
| B-38 | (HAMULEC WYJ.) |
| J-12 | Przekaźnik rozrusznika |
| J-12 | (ROZRUSZNIK) |
| J-13 | Przekaźnik świecy żarowej |
| J-14 | Przekaźnik świecy żarowej |
| J-16 | Przekaźnik sterujący nagrzewaniem kondensatora (CDS). |
| J-18 | Przekaźnik sterujący hamulcem wydechowym |
| J-18 | (STEROWANIE HAMULcem WYJ.) |
| J-19 | Przekaźnik systemu 4WD |
| J-19 | Przekaźnik wyłączający klimatyzator |
| J-19 | (CIĘCIE A/C). |
| J-20 | Przekaźnik powtarzacza kierunkowskazów (ŚWIATŁO MARKOWE) |
