Nissan Patrol to pełnoprawny SUV, który produkowany był od 1951 roku do chwili obecnej w 6 generacjach z różnymi modyfikacjami i zmianami. Wszystkie łączy takie cechy, jak niedzielone osie, silniki o wysokim momencie obrotowym i bezpretensjonalne oraz mocna rama nadwozia. Geografia dostaw tego pojazdu jest bardzo obszerna. W niektórych krajach znany jest także pod nazwami: Ford Maverick, Ebro Patrol, Nissan Seranza, a w Japonii Nissan Safari. W niniejszej publikacji zostaną podane informacje z oznaczeniem bezpieczników i przekaźników Nissan Patrol Y60, Y61 i Y62 (odpowiednio 4, 5 i 6 generacji).
- Y60 – 4 generacja, wyprodukowana w latach 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 i 1997
- Y61 – 5 generacja, lata produkcji 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 i 2013
- Y62 – 6 generacja, produkowana w latach 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 i do chwili obecnej
Schematy skrzynek, wersja ich wykonania, a także lokalizacja mogą się różnić i zależą od regionu dostawy, roku produkcji i wyposażenia pojazdu. Sprawdź opis z swoim na okładce pudełek.
Contents
Y60
Przedział pasażerski

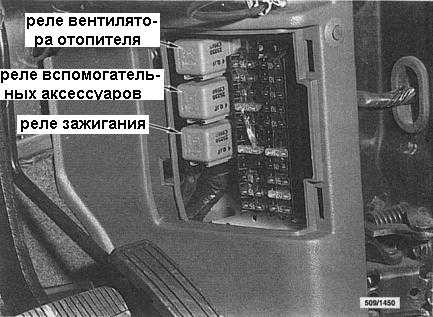

Skrzynka bezpieczników w modelach z kierownicą po prawej stronie znajduje się w prawym rogu deski rozdzielczej, natomiast w modelach z kierownicą po lewej stronie znajduje się po lewej stronie. Znajdują się także przekaźniki: wentylatora nagrzewnicy, osprzętu pomocniczego i zapłonu.
Lokalizacja

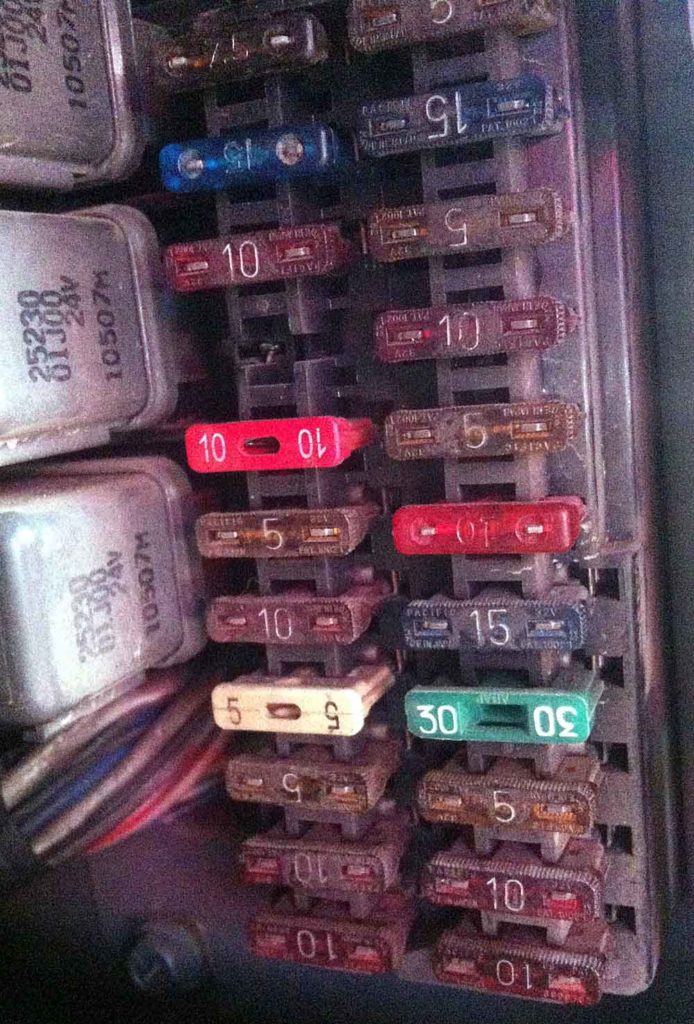

Zdjęcie jednej z wersji pudełkowych

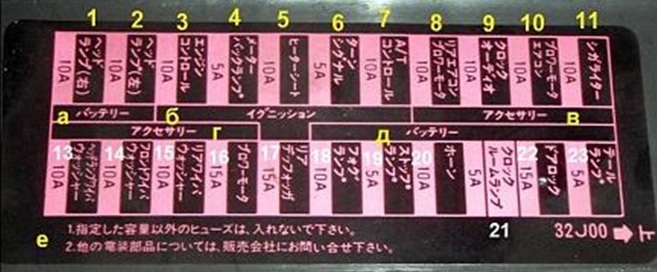

Schemat (wersja japońska)
Przeznaczenie
- Lewy reflektor
- Prawy reflektor
- Sterownik silnika
- Podgrzewane siedzenia
- Kierunkowskazy
- Sterownik automatycznej skrzyni biegów
- Silnik napędowy wentylatora nagrzewnicy tylnej
- Zegar, system audio
- Silnik napędowy wentylatora klimatyzatora
- Zapalniczka
- Wycieraczki i spryskiwacze szyb
- Wycieraczki i spryskiwacze szyb
- Wycieraczki i spryskiwacze tylnej szyby
- Silnik wentylatora
- Ogrzewana tylna szyba
- Światła przeciwmgielne
- Sygnały stopu
- Sygnał dźwiękowy
- Oświetlenie salonu zegarowego
- Zamek od drzwi
- Tylne światła
- a – akumulator
- b – zapłon
- c – akcesoria
- g – akcesoria
- d – bateria
Bezpiecznik nr 11 odpowiada za zapalniczkę. Sprawdź w swoim obwodzie.
Komora silnika
Bezpieczniki i przekaźniki układu elektrycznego znajdują się w różnych punktach pojazdu. Przekaźniki akcesoriów, układów zapłonowych i grzewczych znajdują się w skrzynce bezpieczników. Pozostałe przekaźniki są zamocowane w metalowej osłonie w pobliżu akumulatora.
Przekaźnik
Przeznaczenie
- Przekaźnik sterujący EFI
- przekaźnik pompy paliwa
- przekaźnik wentylatora chłodnicy
- przekaźnik wycieraczek szyby przedniej
- PRZEKAŹNIK PARKOWANIA / NEUTRALNY
- bezpiecznik pompy paliwa

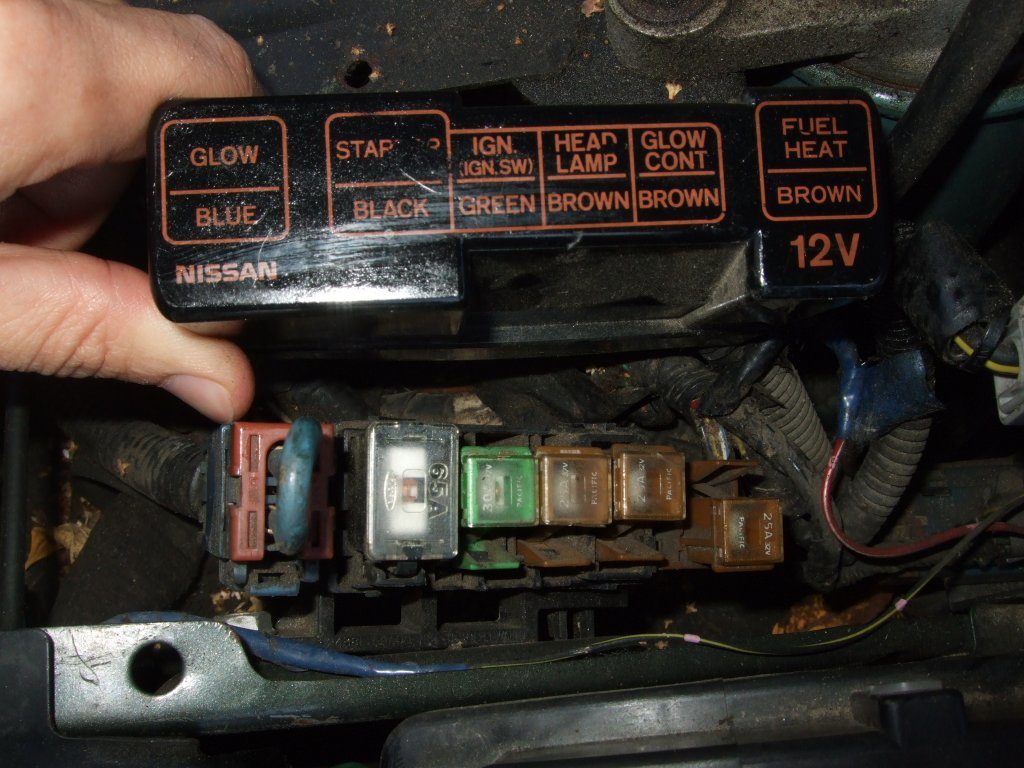

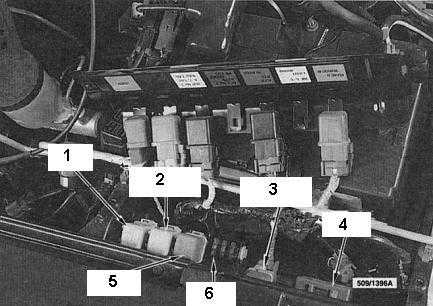

Zdjęcie jednego z pudełek

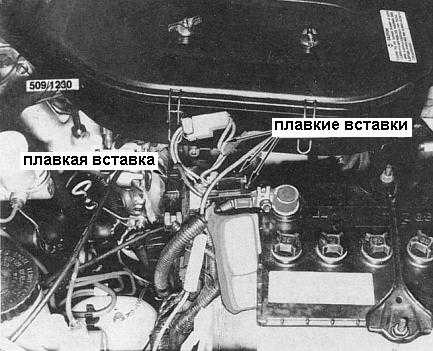

Lokalizacja wkładek bezpiecznikowych
Zegar blokady drzwi, wyłącznik automatyczny i przekaźnik podnośnika szyb znajdują się za schowkiem podręcznym.
Y61

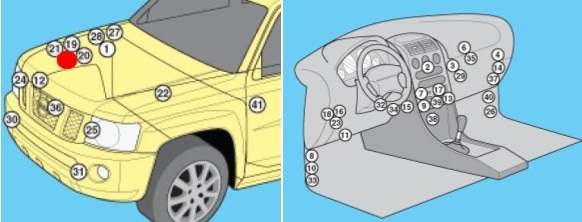

Lokalizacje
Schemat
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Elektroniczna jednostka sterująca klimatyzatora |
| 3 | Jednostka sterująca silnika wentylatora klimatyzatora/nagrzewnicy |
| 4 | Przekaźnik klaksonu antykradzieżowego |
| 5 | Bateria akumulatorowa |
| 6 | Sterownik centralnego zamka 1 |
| 7 | Sterownik centralnego zamka 2 |
| 8 | Przekaźnik centralnego zamka |
| 9 | Przekaźnik kierunkowskazów |
| 10 | Jednostka sterująca tempomatu (tempomatu). |
| 11 | Złącze diagnostyczne (DLC) |
| 12 | Przekaźnik oświetlenia dziennego |
| 13 | Jednostka sterująca blokadą mechanizmu różnicowego – za deską rozdzielczą |
| 14 | Przekaźnik okna elektrycznego |
| 15 | Elektroniczna jednostka sterująca silnikiem |
| 16 | Przekaźnik sterujący silnikiem |
| 17 | Jednostka sterująca pompą paliwa |
| 18 | Przekaźnik pompy paliwa |
| 19 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 20 | Skrzynka bezpieczników/przekaźników, komora silnika 2 |
| 21 | Skrzynka bezpieczników/przekaźników, komora silnika Z |
| 22 | Skrzynka bezpieczników/przekaźników, komora silnika 4-silnikowy TB48 z automatyczną skrzynią biegów |
| 23 | Skrzynka bezpieczników/przekaźników, tablica przyrządów |
| 24 | Sterownik reflektorów ksenonowych 1 |
| 25 | Sterownik reflektorów ksenonowych 2 |
| 26 | Sterownik świec żarowych |
| 27 | Przekaźnik świec żarowych 1 |
| 28 | Przekaźnik świec żarowych 2 |
| 29 | Rezystor silnika dmuchawy nagrzewnicy |
| 30 | Sygnał dźwiękowy 1 |
| 31 | Sygnał dźwiękowy 2 |
Przedział pasażerski
Znajduje się po lewej stronie pod deską rozdzielczą, za osłoną ochronną.

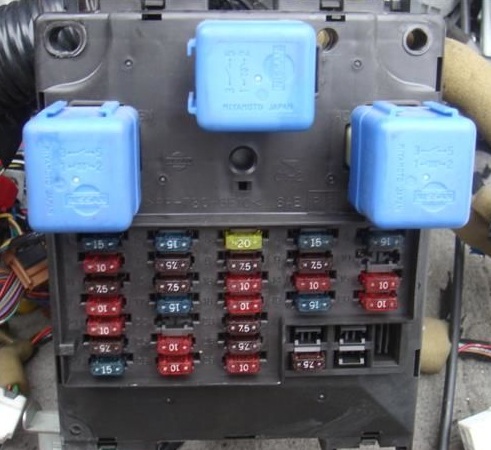

Zdjęcie poglądowe

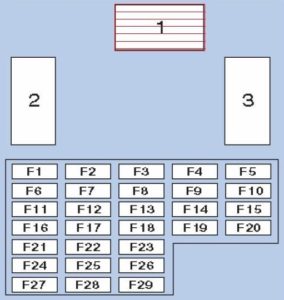

Schemat
Przeznaczenie
| 1 | Przekaźnik silnika dmuchawy nagrzewnicy |
| 2 | Główny przekaźnik zapłonu |
| 3 | Przekaźnik pomocniczych obwodów zapłonowych |
| F1 | (15A) |
| F2 | (15A) |
| F3 | (20A) Wycieraczka/spryskiwacz przedniej szyby |
| F4 | (15A) |
| F5 | (15A) |
| F6 | (10A / 20A) |
| F7 | (7,5A) Układ ABS/ESP |
| F8 | (7,5A) |
| F9 | (7,5A) |
| F10 | (10A) System audio |
| F11 | (7,5A) Kierunkowskazy i światła awaryjne |
| F12 | (7,5A) |
| F13 | (15A) Zapalniczka samochodowa |
| F14 | (10 A) |
| F15 | (10 A) |
| F 16 | (10A) Układ SRS |
| F17 | (15A) |
| F18 | (10A) Wycieraczka/spryskiwacz tylnej szyby |
| F19 | (15A) 2002: Spryskiwacze reflektorów |
| F20 | (10 A) |
| F21 | (10A) Układ zarządzania silnikiem |
| F22 | (15A) |
| F23 | (7,5 A) Lusterka sterowane elektrycznie |
| F24 | (7,5A) |
| F25 | (10 A) |
| F26 | (7,5A) |
| F27 | (15A) Pompa wspomagająca paliwo |
| F28 | (10 A) |
Za zapalniczkę odpowiada bezpiecznik nr 13, 15A.
Komora silnika

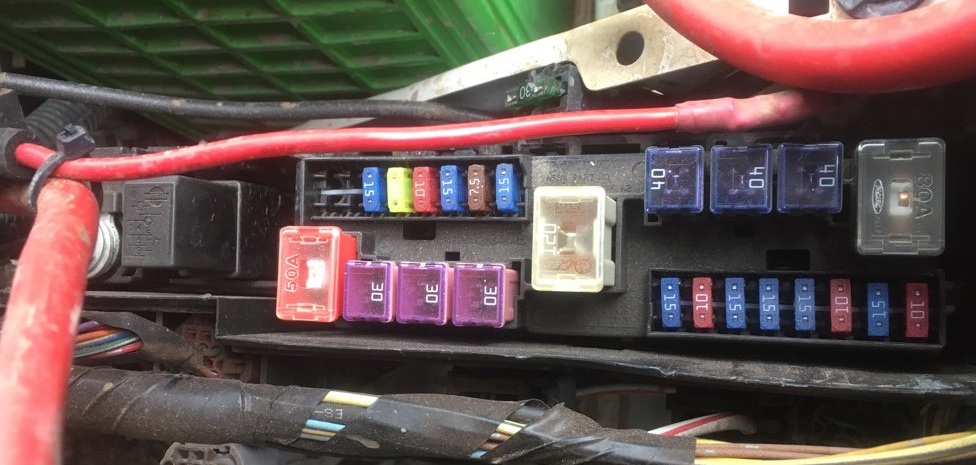

Skrzynka bezpiecznikowa
Zdjęcie

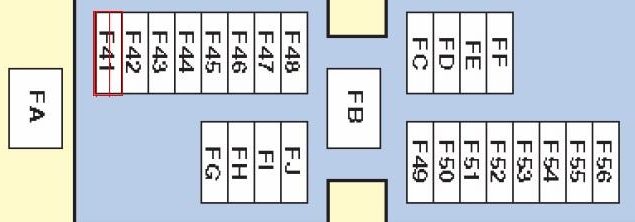

Schemat
Opis
| FA | (100A) Świece żarowe |
| pełne wyżywienie | (100A / 120A) Generator |
| FC | (30A / 40A) Silnik wentylatora chłodzącego |
| FD | (30A / 40A) |
| FE | (40A) |
| FF | (80A) 2002: Skrzynka bezpieczników/przekaźników tablicy rozdzielczej |
| FG | (50A) |
| FH | (30A / 40A) |
| BYĆ | (30A) Układ ABS/ESP |
| FJ | (30A) Obwody wyłącznika zapłonu |
| F41 | (7,5A / 20A) |
| F42 | (7,5A / 20A) |
| F43 | (15A) |
| F44 | (20A) |
| F45 | (10A/15A) Podgrzewana przednia szyba |
| F46 | (15A) Zapalniczka samochodowa |
| F47 | (7,5A) Generator |
| F48 | (10A) Kierunkowskazy i światła awaryjne |
| F49 | (7,5A / 10A / 15A / 20A) |
| F50 | (7,5A / 10A / 20A) |
| F51 | (15A) |
| F52 | (15A) |
| F53 | (15A) Światła przeciwmgielne |
| F54 | (10 A) |
| F55 | (15A) 2002: Silnik wentylatora chłodzącego |
| F56 | (10A) System audio |
Osobno mogą być dodatkowe bezpieczniki: F61 – (15A) Podgrzewana szyba przednia, F62 – Nieużywane, F63 – (20A) Spryskiwacze reflektorów, F64 – (10A) System audio.

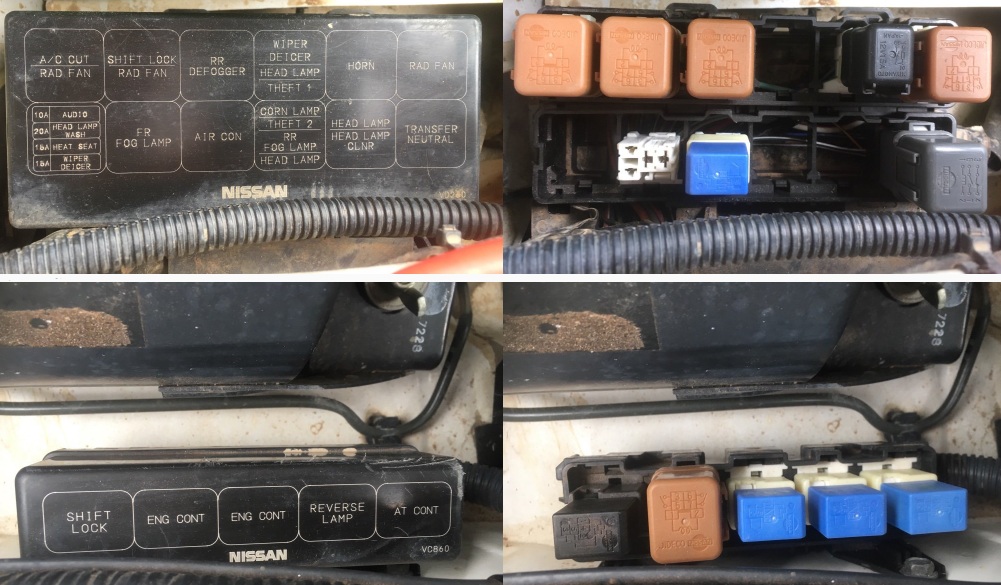

Skrzynka przekaźników
Zdjęcie

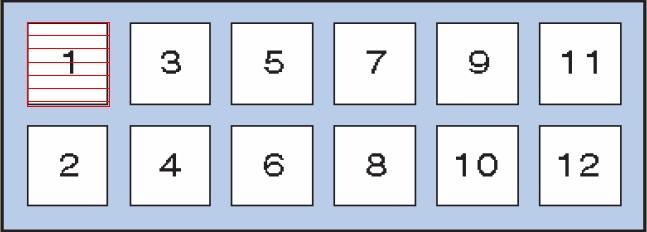

Schemat 1
Przeznaczenie
| 1 | |
| 2 | – |
| 3 | Diesel: Przekaźnik sterujący skrzynią biegów |
| 4 | Przekaźnik świateł przeciwmgłowych |
| 5 | Przekaźnik podgrzewanej szyby tylnej |
| 6 | Przekaźnik klimatyzacji |
| 7 | |
| 8 | |
| 9 | Przekaźnik klaksonu |
| 10 | |
| 11 | |
| 12 | Przekaźnik systemu 4WD |
Schemat 2
Oznaczenia
- Przekaźnik światła cofania
- Przekaźnik modułu sterującego przepustnicy
- Przekaźnik blokady uruchomienia („PVN”)
Y63
Przedział pasażerski

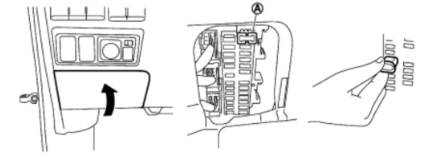

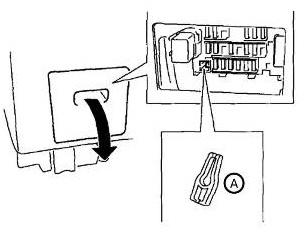

Przykład dostępu

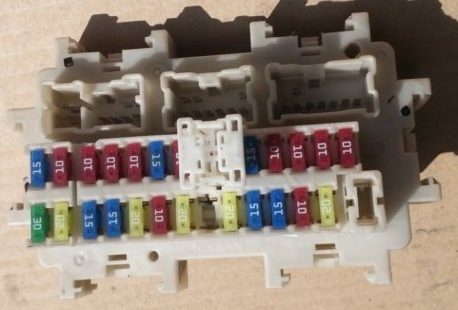

Zdjęcie

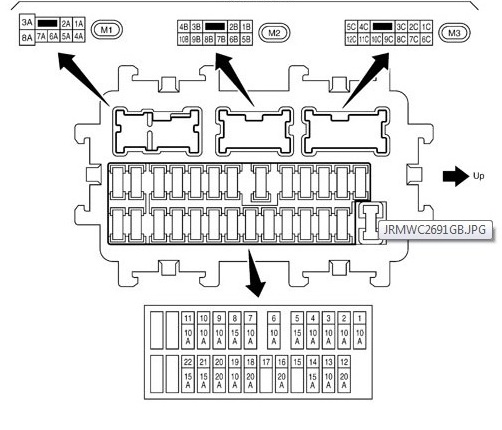

Schemat
Za zapalniczkę odpowiada bezpiecznik nr 12, 20A.
Patrz aktualny opis na odwrocie osłony ochronnej.
Komora silnika
W komorze silnika znajduje się kilka skrzynek bezpieczników i przekaźników.

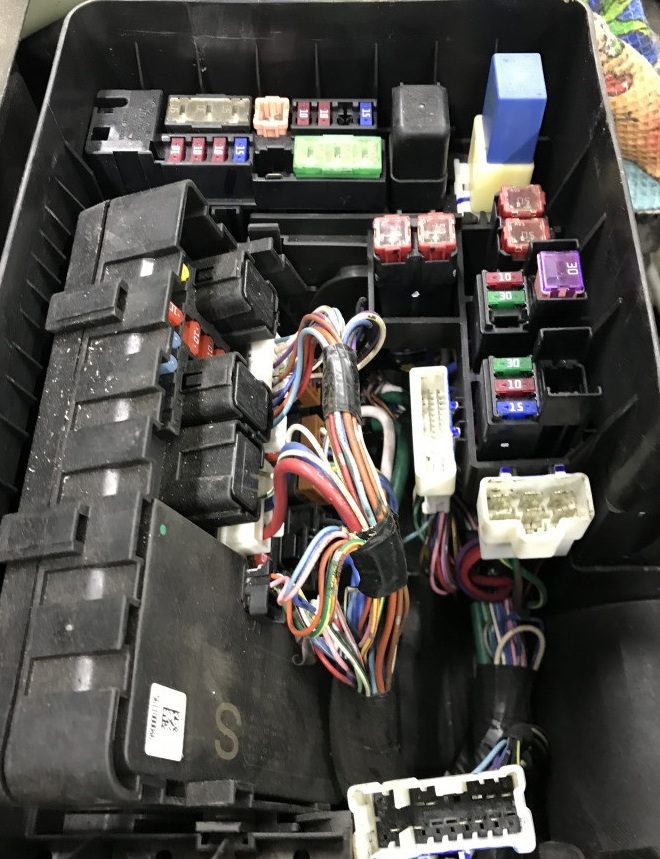

Zdjęcie
Opis Twojego modelu znajduje się z tyłu osłony ochronnej urządzeń.
Jeśli masz coś do dodania do materiału, chętnie przyjmiemy Twoje uwagi.
