Mitsubishi Space Star był produkowany w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004 i 2005. W tym artykule znajdziesz opis bezpieczników i przekaźników Mitsubishi Space Star wraz ze schematami skrzynkowymi, zdjęciami i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Sprawdź przeznaczenie elementów za pomocą swoich schematów na osłonie ochronnej Twojego Mitsubishi Space Star.
Contents
Bezpieczniki i skrzynki przekaźnikowe przedziału pasażerskiego
Skrzynka bezpieczników i przekaźników
Znajduje się pod deską rozdzielczą, po stronie kierowcy, za szufladą z ciekawostkami. Aby go uzyskać, należy go lekko ścisnąć po bokach.
Zdjęcie
Schemat
Schemat
Opis
| F1 | 15A Zapalniczka samochodowa , zegar |
| F2 | 10A Elektryczne lusterka zewnętrzne, sterowanie sygnałem centralnego zamka |
| F3 | 10A Immobiliser, kierunkowskazy, światła awaryjne, system SRS (poduszka powietrzna) |
| F4 | 15A Układ klimatyzacji, spryskiwacze reflektorów, szyberdach, oświetlenie do jazdy dziennej |
| F5 | 15A Centralny zamek |
| F6 | 20A Wycieraczka szyby przedniej, spryskiwacz szyby przedniej, wycieraczka szyby tylnej, spryskiwacz szyby tylnej |
| F7 | 20A Klapa, sterowanie sygnałem centralnego zamka |
| F8 | 10A Sygnał dźwiękowy |
| F9 | 10A Światła cofania, sterowanie skrzynią biegów, system SRS (poduszka powietrzna) |
| F10 | 10A Tempomat, system audio, system ABS, system antypoślizgowy, elektrycznie sterowane szyby |
| F11 | 20A Podgrzewane siedzenia |
| F12 | 10A Zestaw wskaźników, system antypoślizgowy, system ABS, tempomat, antena, system SRS (poduszka powietrzna) |
| F13 | 25A Silnik wentylatora klimatyzatora |
Bezpiecznik nr 1, 15A, odpowiada za zapalniczkę.
Przekaźnik
- R1 – Przekaźnik kierunkowskazów i alarmu
- R2 – Przekaźnik ogrzewania tylnej szyby
- R3 – Przekaźnik silnika wentylatora nagrzewnicy

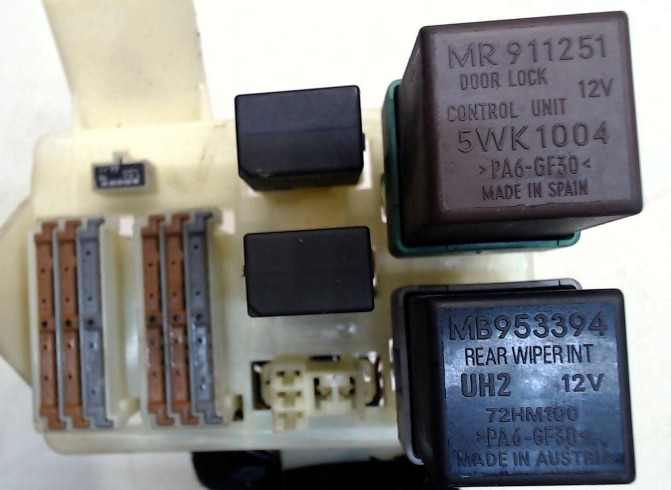

Skrzynka przekaźników
Zainstalowany obok skrzynki bezpieczników i przekaźników.
Zdjęcie poglądowe
Można tu podłączyć następujące przekaźniki:
- Zamek drzwi – Przekaźnik centralnego zamka
- Wycieraczka tylna – Przekaźnik działania środka czyszczącego szyby
- Przekaźnik świateł przeciwmgielnych itp.
Skrzynka bezpieczników komory silnika
Znajduje się po lewej stronie, obok lady.

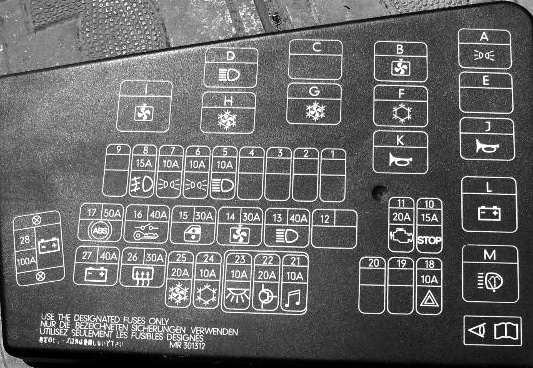

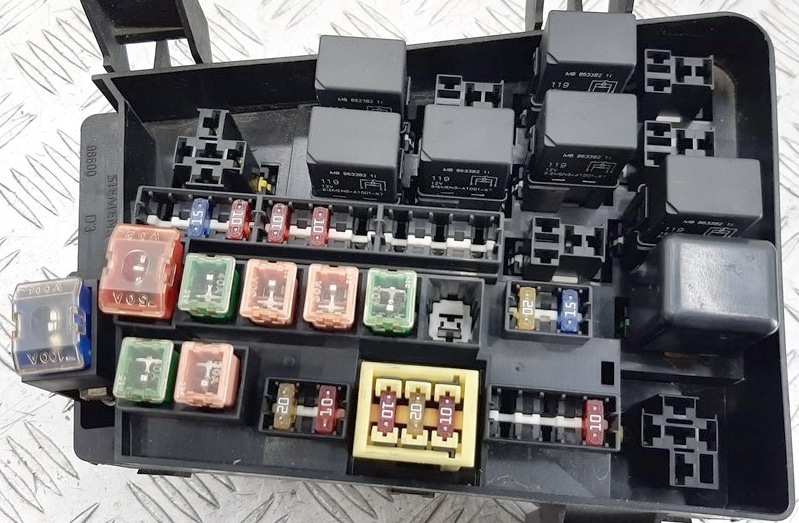

Schemat
Przeznaczenie
| 1 | rezerwa |
| 2 | rezerwa |
| 3 | rezerwa |
| 4 | rezerwa |
| 5 | 10A Długie światło |
| 6 | 10A Wymiar lewy |
| 7 | 10A Wymiar prawy |
| 8 | 15A Lampa przeciwmgielna |
| 9 | rezerwa |
| 10 | 15A Sygnały stopu |
| 11 | Układ wtryskowy 20A |
| 12 | rezerwa |
| 13 | Reflektory 40A |
| 14 | 30A Wentylator chłodzenia silnika |
| 15 | 30A Elektryczny napęd szyb |
| 16 | 40A Stacyjka |
| 17 | 50A ABS |
| 18 | 10A Światła awaryjne i kierunkowskazy |
| 19 | rezerwa |
| 20 | rezerwa |
| 21 | 10A System audio |
| 22 | 20A Centralny zamek |
| 23 | 10A Oświetlenie wewnętrzne |
| 24 | Sprężarka klimatyzacji 10A |
| 25 | 20A Wentylator skraplacza |
| 26 | 30A Ogrzewana tylna szyba |
| 27 | Grupa bezpieczników 40A |
| 28 | Generator 100A |
Przekaźnik
- A – Wymiary przekaźnika
- B – Wentylator chłodzący
- C – Rezerwa
- D – Przekaźnik świateł drogowych
- E – Rezerwa
- F – Sprężarka klimatyzacji
- G – Przekaźnik klimatyzatora
- H – Przekaźnik klimatyzatora
- Ja – Wentylator chłodzący
- J, K – Przekaźnik sygnałowy i alarmowy
