Crossover Mitsubishi Outlander 1 generacji był produkowany w latach 2001, 2002, 2003, 2004, 2005, 2006, 2007 i 2008 i dostarczany na całym świecie. Znany również jako Mitsubishi Airtrek i Montero Outlander. W tym materiale przedstawimy opis bezpieczników i przekaźników Mitsubishi Outlander 1 (Airtrack) wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Contents
Skrzynka bezpieczników przedziału pasażerskiego

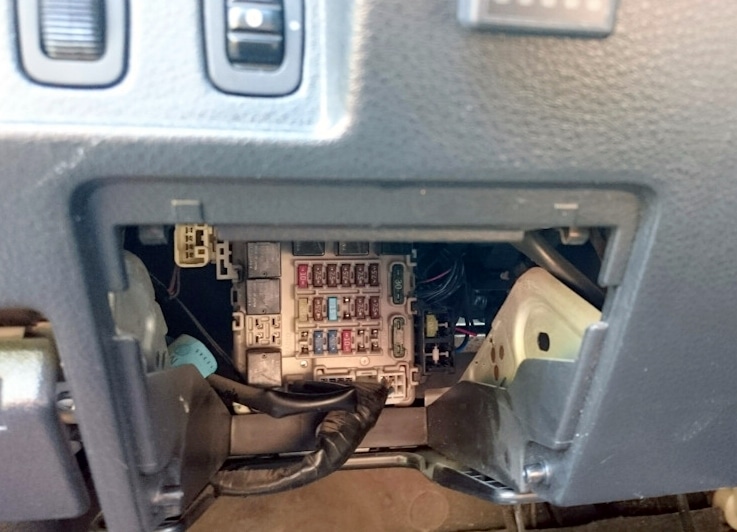

Znajduje się za schowkiem na rękawiczki w dolnej części deski rozdzielczej.

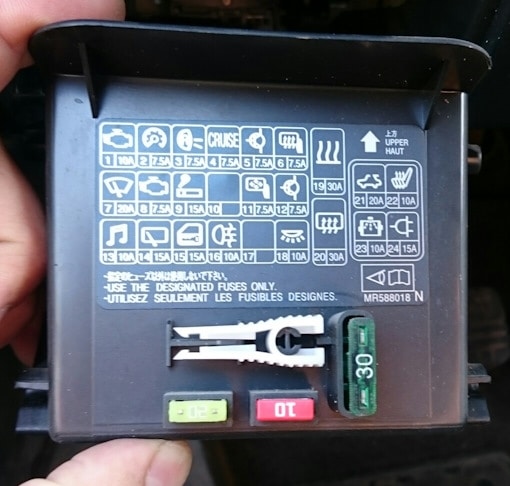

Sprawdź zadanie na podstawie diagramów.

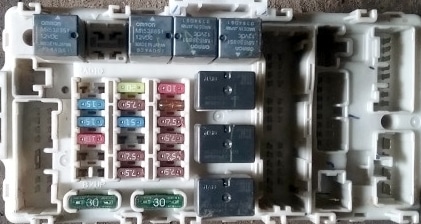

Zdjęcie poglądowe

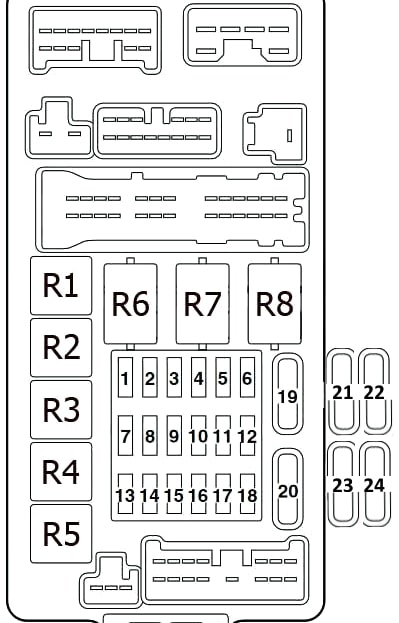

Schemat
Opis
| 1 | 10A Układ zapłonowy |
| 2 | 7,5А Zestaw wskaźników (panel) |
| 3 | 7,5A Światła cofania, Przekaźnik sterujący automatyczną skrzynią biegów |
| 4 | System utrzymywania prędkości 7,5А |
| 5 | 7,5A Układ klimatyzacji |
| 6 | 7,5A Panel sterowania lusterkami zewnętrznymi |
| 7 | 20A Środki czyszczące i podkładki, Elektroniczna jednostka sterująca oświetleniem |
| 8 | 7,5A Elektroniczna jednostka sterująca silnika i automatyczna skrzynia biegów (dla pojazdów z automatyczną skrzynią biegów), elektroniczna jednostka sterująca silnika, przekaźnik pompy paliwa |
| 9 | Zapalniczka 15A |
| 10 | rezerwa |
| 11 | 7,5A Lusterka elektryczne |
| 12 | 7,5A ABS |
| 13 | 10A System audio, radio |
| 14 | 15A Wycieraczka/spryskiwacz tylnej szyby |
| 15 | Złącze diagnostyczne 15A |
| 16 | 10A Tylne światło przeciwmgłowe |
| 17 | rezerwa |
| 18 | 10A Lampy wewnętrzne |
| 19 | 30A Silnik dmuchawy nagrzewnicy |
| 20 | 30A Ogrzewana tylna szyba |
| 21 | 20A Silnik szyberdachu |
| 22 | 10A Podgrzewane siedzenia |
| 23 | Pompa chłodząca intercooler sprężarki Turbo 10A |
| 24 | rezerwa |
Za zapalniczkę odpowiada bezpiecznik nr 9, 15A.
Przekaźnik
- Przekaźnik pompy paliwa (1)
- Przekaźnik ogrzewania przedniego siedzenia
- Przekaźnik pompy paliwa (2)
- Przekaźnik gniazdowy do podłączenia dodatkowego sprzętu
- Przekaźnik tylnych świateł przeciwmgłowych
- Przekaźnik do podnośników elektrycznych
- Przekaźnik silnika dmuchawy nagrzewnicy
- Przekaźnik podgrzewanej szyby tylnej

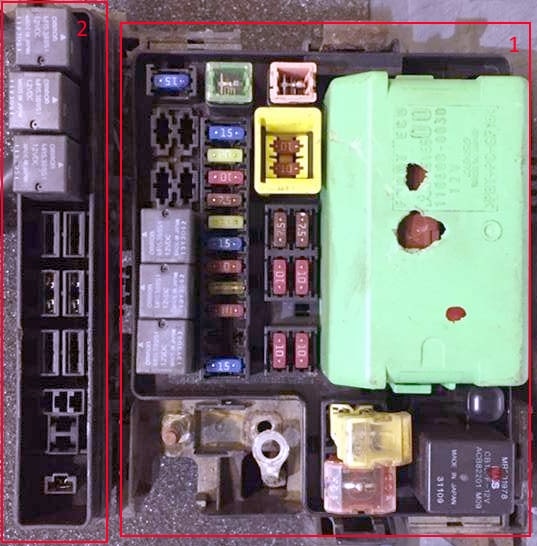

Skrzynki bezpieczników i przekaźników w komorze silnika

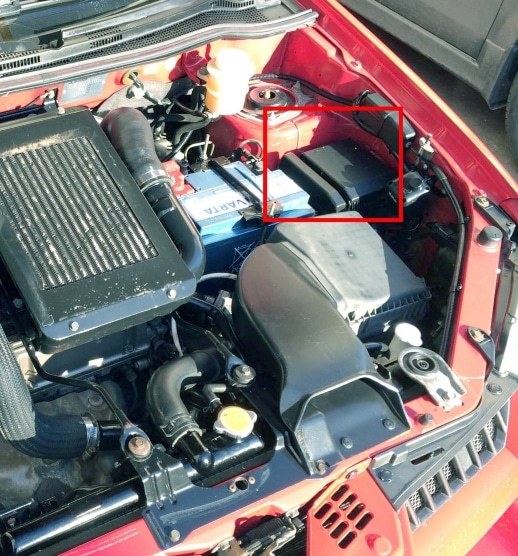

Montowany po lewej stronie komory silnika. Składa się z głównej skrzynki bezpieczników i przekaźników oraz skrzynki przekaźników
Zdjęcie poglądowe
Główne pudełko

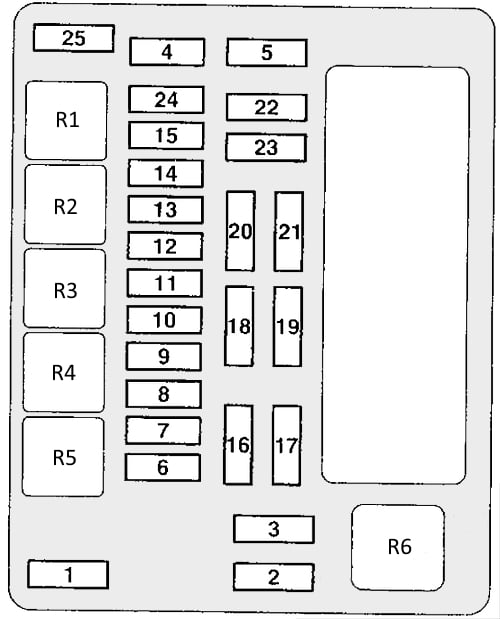

Schemat
Przeznaczenie
| 1 | 60A Skrzynka bezpieczników/przekaźników tablicy rozdzielczej |
| 2 | 50A Silnik wentylatora chłodzącego |
| 3 | Układ ABS 60A |
| 4 | Obwód stacyjki 40A |
| 5 | Elektryczne szyby 30A |
| 6 | 15A Światła przeciwmgielne |
| 7 | 15A / 20A Podgrzewane siedzenia |
| 8 | Brzęczyk 10A |
| 9 | 20A System zarządzania silnikiem |
| 10 | Sprzęgło elektromagnetyczne sprężarki klimatyzacji 10A |
| 11 | 15A Światła stopu |
| 12 | 15A Ogrzewana przednia szyba |
| 13 | Generator 7,5A |
| 14 | Alarm 10A |
| 15 | 20A Elektroniczna jednostka sterująca skrzynią biegów |
| 16 | 10A Światło drogowe, prawy reflektor |
| 17 | 10A Lewy reflektor świateł drogowych |
| 18 | 10A Światło mijania, prawy reflektor |
| 19 | 10A Lewy reflektor świateł mijania |
| 20 | 7,5A Światło tylne (prawe) |
| 21 | 7,5A Światło tylne (lewe) |
| 22 | 10A Lampy wewnętrzne |
| 23 | 10A System audio |
| 24 | Pompa paliwa 15A |
| 25 | Złącze zasilania akcesoriów 15 A |
Przekaźnik
- rezerwa
- Przekaźnik ogrzewania szyby przedniej
- Przekaźnik złącza zasilania akcesoriów
- Przekaźnik klaksonu
- Przekaźnik świateł przeciwmgłowych
- Przekaźnik silnika wentylatora chłodzącego
Skrzynka przekaźników
Schemat
Opis
- Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji
- Przekaźnik sterujący silnikiem
- Przekaźnik elektronicznej jednostki sterującej skrzyni biegów
- Przekaźnik zapłonu
- Przekaźnik modułu sterującego przepustnicy
- rezerwa
- rezerwa
Główny bezpiecznik

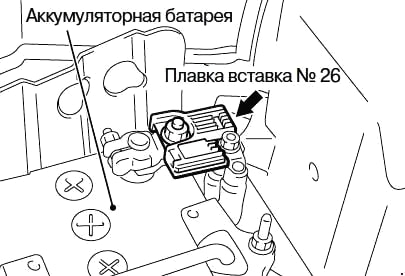

Główny bezpiecznik zasilania w postaci wkładki topikowej dużej mocy znajduje się na dodatnim zacisku akumulatora.
