Kompaktowy crossover Mitsubishi Outlander Sport produkowany był w latach 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021. W tym czasie model otrzymał aktualizację. W tym artykule znajdziesz oznaczenie bezpieczników i przekaźników Mitsubishi ASX (Outlander Sport) wraz ze schematami skrzynek i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Być może inne przeznaczenie elementów znajdujących się w skrzyniach w Twoim Mitsubishi Outlander Sport . Sprawdź opis bezpieczników i przekaźników w dokumentacji technicznej lub schematach na odwrocie okładki, a w razie trudności skontaktuj się z autoryzowanym sprzedawcą.
Lokalizacja skrzynki bezpieczników w desce rozdzielczej
Znajduje się pod deską rozdzielczą po stronie kierowcy. Aby uzyskać do niej dostęp, zdejmij osłonę ochronną.

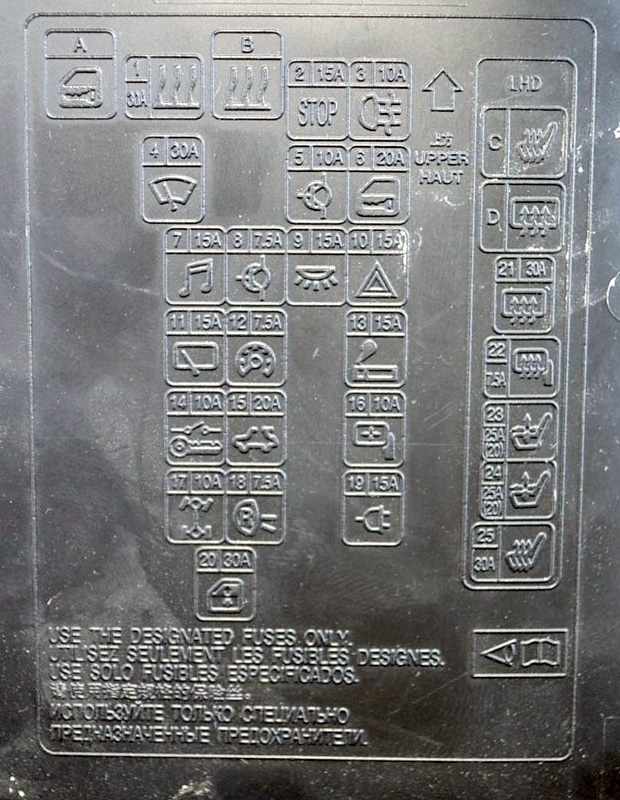

Schemat z okładki

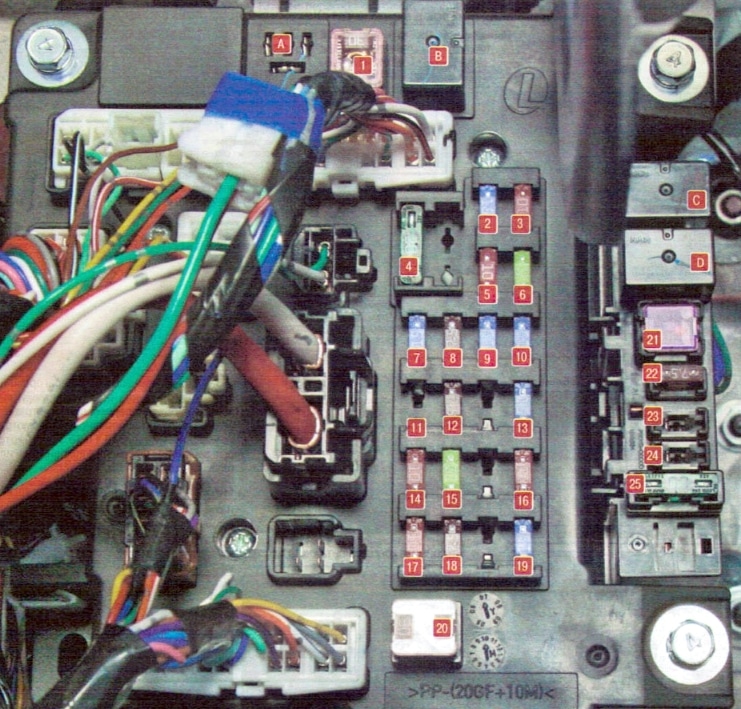

Schemat
Opis
| 1 | 30A Silnik wentylatora nagrzewnicy |
| 2 | 15A Stop – sygnały (światła stop) |
| 3 | 10A Tylne światło przeciwmgłowe |
| 4 | Wycieraczka 30A |
| 5 | 10A Łańcuchy wyposażenia dodatkowego |
| 6 | 20A Elektryczne zamki do drzwi |
| 7 | 15A System audio |
| 8 | Jednostka sterująca przekaźnikiem 7,5A |
| 9 | 15A Lampy oświetlenia wnętrza (abażury) |
| 10 | 15A Światła awaryjne |
| 11 | 15A Środek do czyszczenia tylnej szyby |
| 12 | 7,5А Urządzenia kontrolno-pomiarowe |
| 13 | Zapalniczka 15A |
| 14 | 10A Stacyjka |
| 15 | 20A Dach panoramiczny |
| 16 | 10A Lusterka zewnętrzne |
| 17 | 10A Układ napędu na wszystkie koła |
| 18 | Światła cofania 7,5A |
| 19 | Gniazdo zasilania 15A |
| 20 | Elektryczne podnośniki do szyb 30A |
| 21 | 30A Ogrzewana tylna szyba |
| 22 | 7,5A Podgrzewane zewnętrzne lusterka wsteczne |
| 23 | Zasilacz sieciowy 15A |
| 24 | 20/25A Fotel elektryczny |
| 25 | 30A Ogrzewanie siedzenia |
Bezpiecznik nr 13, 15A odpowiada za zapalniczkę, a 19 za dodatkowe gniazdka.
Przekaźnik
- A – Przekaźnik centralnego zamka
- B – Przekaźnik nagrzewnicy
- C – Przekaźnik ogrzewania siedzenia
- D – Przekaźnik wentylatora nagrzewnicy
Skrzynka bezpieczników komory silnika
Główna skrzynka bezpieczników i przekaźników jest zamontowana w komorze silnika po lewej stronie, obok akumulatora.

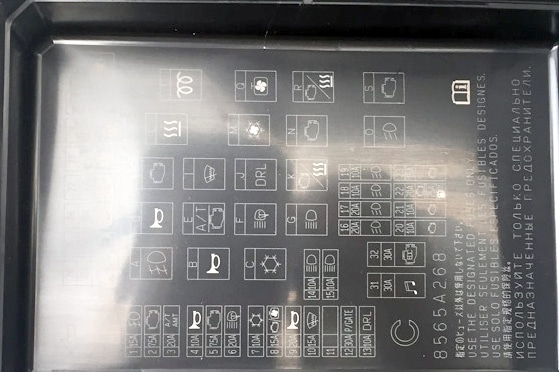

Schemat z okładki bloku

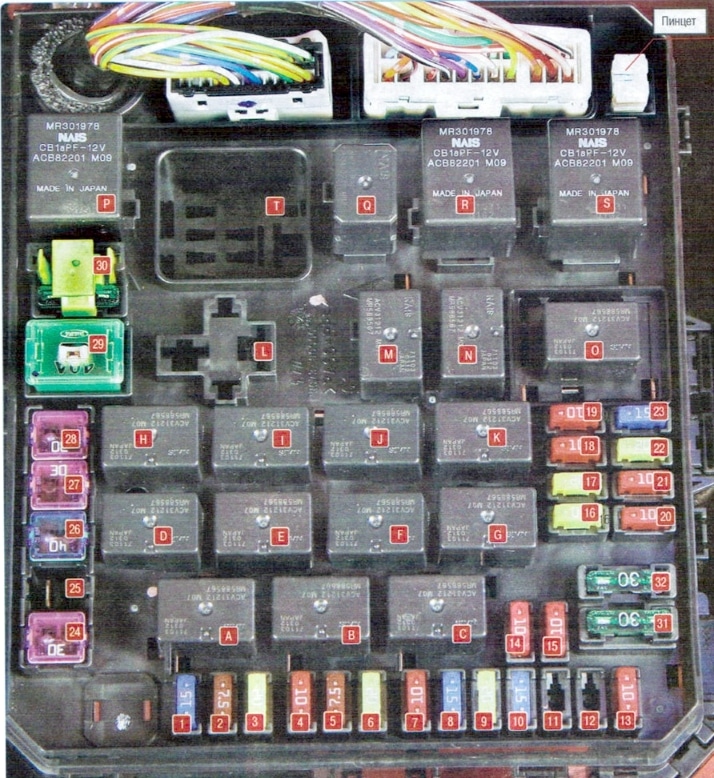

Schemat
Przeznaczenie
| 1 | 15A Światła przeciwmgielne |
| 2 | Silnik 7,5A |
| 3 | Automatyczna skrzynia biegów 20A |
| 4 | 10A Sygnał dźwiękowy |
| 5 | Generator 7,5A |
| 6 | Spryskiwacze reflektorów 20A |
| 7 | 10A Klimatyzator |
| 8 | Wentylator przepustnicy / chłodnicy oleju 15 A (robotyczna skrzynia biegów ze stali nierdzewnej z podwójnym sprzęgłem) |
| 9 | 20A Dźwięk alarmu antykradzieżowego |
| 10 | 15A Podgrzewane pióra wycieraczek |
| 11 | rezerwa |
| 12 | 30A Elektryczna klapa tylna |
| 13 | 10A System oświetlenia zewnętrznego w ciągu dnia |
| 14 | Reflektor świateł drogowych 10A (lewy) |
| 15 | Reflektor świateł drogowych 10A (prawy) |
| 16 | Reflektor świateł mijania 20A (lewy) z lampą wyładowczą |
| 17 | Reflektor świateł mijania 20A (prawy) |
| 18 | Reflektor świateł mijania 10A (lewy) |
| 19 | Reflektor świateł mijania 10A (prawy) |
| 20 | 10A Obwód zasilania wyposażenia elektrycznego silnika |
| 21 | 10A Cewka zapłonowa |
| 22 | 20A Obwód zasilania silnika 25A Nagrzewnica szyny paliwowej |
| 23 | 15A Pompa paliwa |
| 24 | Rozrusznik 30A |
| 25 | rezerwa |
| 26 | 40A ABS |
| 27 | 30A ABS |
| 28 | 30A Silnik wentylatora skraplacza |
| 29 | 40A Silnik wentylatora chłodzącego silnik |
| 30 | Urządzenie we/wy 30A |
| 31 | Wzmacniacz audio 30A |
Przekaźnik
- A – Przekaźnik świateł przeciwmgielnych
- B – Przekaźnik klaksonu
- C – Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
- D – Wyposażenie opcjonalne
- E – Przekaźnik sterujący automatyczną skrzynią biegów
- F – Wyposażenie opcjonalne
- G – Przekaźnik świateł drogowych
- H – Przekaźnik sterujący przepustnicą
- I – Wyposażenie dodatkowe
- J – Przekaźnik oświetlenia zewnętrznego dziennego
- K – Przekaźnik pompy paliwa
- L – Wyposażenie opcjonalne
- M – Przekaźnik wentylatora chłodnicy klimatyzatora
- N – Przekaźnik rozrusznika
- O – Przekaźnik świateł mijania
- P – Przekaźnik wentylatora chłodzenia silnika
- R – Wyposażenie opcjonalne
- S – Główny przekaźnik układu zarządzania silnikiem
- T – Wyposażenie opcjonalne
- Q – Przekaźnik wentylatora skraplacza

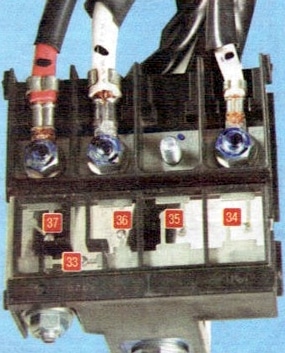

Do dodatniego bieguna akumulatora podłączony jest dodatkowy zespół bezpieczników mocy.
To wszystko, a jeśli masz coś do dodania – napisz w komentarzach.
