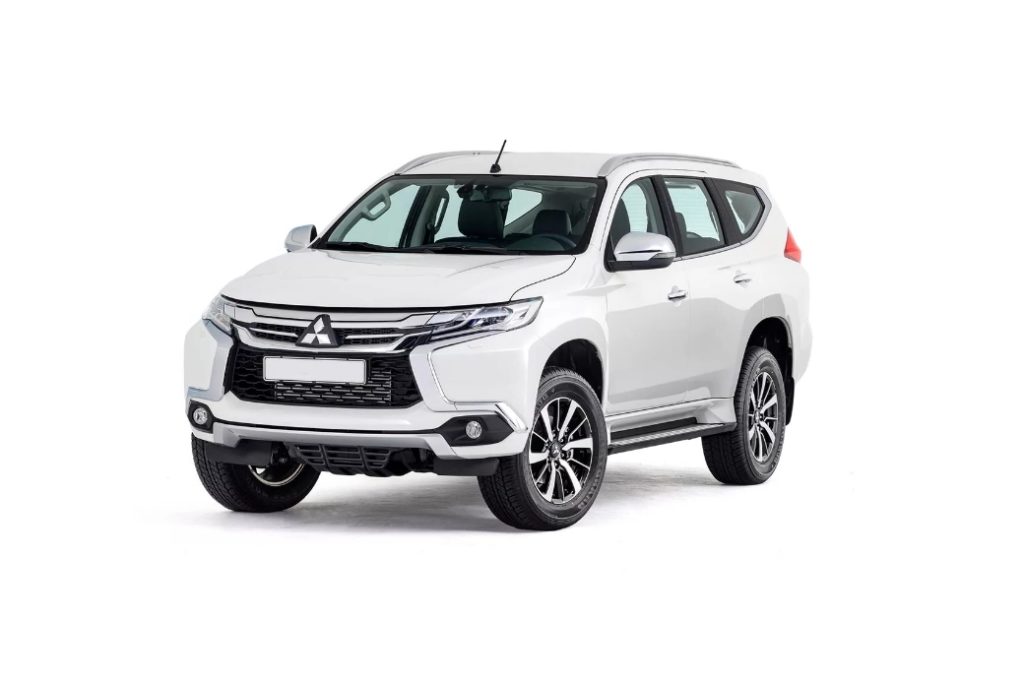

Mitsubishi Pajero Sport 3 generacji produkowany był w latach 2016, 2017, 2018, 2019, 2020, 2021. W niektórych krajach świata znany jest także pod nazwami Montero Sport 3/Challenger 3 . W tej publikacji znajdziesz opis bezpieczników i przekaźników Mitsubishi Pajero Sport 3 generacji wraz ze schematami skrzynkowymi i zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Sprawdź przeznaczenie elementów na swoich diagramach. W zależności od poziomu wyposażenia mogą występować różnice w pokazanym materiale i konstrukcji pudełek.
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się w dolnej części deski rozdzielczej po stronie kierowcy, za osłoną ochronną.
Lokalizacja
Schemat
Opis
| 1 | 7,5A Światła postojowe (po lewej) |
| 2 | Zapalniczka 15A |
| 3 | 10A Cewka zapłonowa |
| 4 | Rozrusznik 7,5A |
| 5 | 20A Wyłaz dachowy |
| 6 | Gniazdo 15A, gniazdo akcesoriów |
| 7 | 7,5 A Światła pozycyjne (prawe), ECU klimatyzacji, wyłącznik ASC OFF, wyłącznik ostrzegawczy martwego pola, licznik kombinacji, przełącznik trybu jazdy, wyłącznik elektrycznego hamulca postojowego |
| 8 | 7,5A Lusterka zewnętrzne |
| 9 | ECU silnika i przekaźnik pompy paliwa 7,5 A |
| 10 | Jednostka sterująca 7,5A |
| 11 | 10A Tylne światło przeciwmgłowe |
| 12 | 15A Centralny zamek, gniazdo diagnostyczne |
| 13 | ECU klimatyzacji 10 A, ECU kamery, Światło środkowe, Przełącznik kolumny, Wskaźnik zespolony, Lampa drzwiowa, Przełącznik elektrycznego hamulca postojowego, Przednie oświetlenie wewnętrzne, Bramka, Przełącznik przypomnienia o kluczyku (ILL), ECU KOS i OSS, czujnik kontroli oświetlenia, bagażnik lampka, wyświetlacz wielofunkcyjny, radio/odtwarzacz CD i wyświetlacz tylny |
| 14 | 15A Środek do czyszczenia szyby tylnej |
| 15 | 7,5A Tablica przyrządów, czujnik ostrzegający o martwym polu, jednostka sterująca ostrzegająca o wolnej przestrzeni, przełącznik kolumny kierownicy |
| 16 | Przekaźnik sprężarki 7.5AA/C, przekaźnik wentylatora skraplacza klimatyzacji, przekaźnik wentylatora, sterownik nagrzewnicy, przekaźnik wentylatora tylnego, panel sterowania tylnej chłodnicy, przełącznik wentylatora tylnego i przekaźnik podgrzewanej szyby tylnej |
| 17 | 20A Podgrzewane siedzenie |
| 18 | Zasilanie akcesoriów 10 A, zespół sterownika nagrzewnicy |
| 19 | 7,5A Lusterka zewnętrzne podgrzewane |
| 20 | Wycieraczki 20A |
| 21 | 7,5A Światła cofania, sterownik automatycznej skrzyni biegów, sterownik ETACS, wyświetlacz wielofunkcyjny, radio/odtwarzacz CD, tylna lampa zespolona (tylna), zespół lusterka wstecznego i sterownik SRS |
| 22 | 30A Ogrzewana tylna szyba, bezpiecznik nr 19, cewka dławika szklanej anteny i ogrzewanie tylnej szyby |
| 23 | 30A Przekaźnik silnika wentylatora nagrzewnicy |
| 24 | Fotele elektryczne 40A |
| 25 | System audio 10 A, przekaźnik gniazda akcesoriów, ETACS-ECU, wyświetlacz wielofunkcyjny, radio/odtwarzacz CD i wyświetlacz tylny |
| 26 | Bezpiecznik 15A nr 13 i ETACS-ECU |
Bezpieczniki o numerach 2 i 6 oraz przekaźnik o numerze 2 odpowiadają za działanie zapalniczki i gniazdek elektrycznych.
Przekaźnik
- R1 – Przekaźnik ogrzewania siedzenia
- R2 – Przekaźnik mocy gniazd dodatkowego wyposażenia
- R3 – Przekaźnik tylnych świateł przeciwmgielnych
- R4 – Przekaźnik pompy paliwa
- R5 – Przekaźnik wentylatora
- R6 – Przekaźnik odmgławiacza tylnej szyby
- R7 – Rezerwa
Skrzynka bezpieczników komory silnika
Znajduje się po lewej stronie komory silnika, w pobliżu akumulatora.

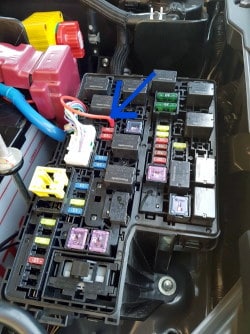

Zdjęcie

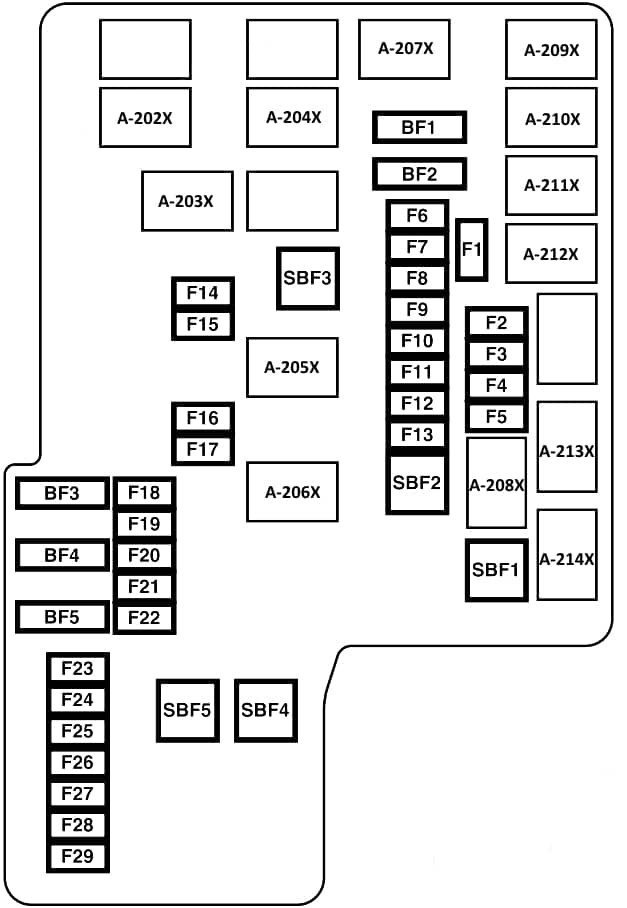

Schemat
Przeznaczenie
| SBF1 | Bezpiecznik 40A nr F5, obwód przekaźnika ACC, ETACS – ECU (obwód przekaźnika tylnego światła), obwód przekaźnika IG1, obwód przekaźnika IG2, obwód wyłącznika zapłonu i rozrusznik |
| SBF2 | 30A Wyłącznik główny elektrycznego wciągnika do szkła i elektrycznego wciągnika do szkła z silnikiem |
| SBF3 | Fotel elektrycznie 40A (po stronie pasażera) |
| SBF4 | 30A ABS – ECU i ASTK – ECU |
| SBF5 | 30A Elektryczny hamulec postojowy |
| BF1 | Wzmacniacz audio 30A |
| BF2 | 40A Silnik wentylatora tylnego |
| BF3 | rezerwa |
| BF4 | rezerwa |
| BF5 | rezerwa |
| F1 | rezerwa |
| F2 | 20A Czujnik masowego przepływu powietrza <6B3, 4N1>, czujnik położenia wałka rozrządu <6B3>, czujnik kąta wału korbowego <6B3>, elektrozawór obejściowy chłodnicy EGR <4N1>, ECU silnika, zawór EGR <6B3>, sterowanie świecami żarowymi <4N1>, Przekaźnik świecy żarowej <4D5>, wtryskiwacz <6B3>, zawór sterujący podajnika oleju <6B3, 4N1>, czujnik tlenu, elektrozawór sterujący przedmuchem <4N1>, przekaźnik serwo sterowania przepustnicą <4N1> i elektromagnes sterujący o zmiennej geometrii <4N1> |
| F3 | 15A Zespół pompy paliwa i czujnika <6B3> |
| F4 | rezerwa |
| F5 | Sterownik silnika 7,5A <6B3> |
| F6 | 15A ECU silnika <6B3> |
| F7 | Zespół sprężarki klimatyzacji i sprzęgła 20A |
| F8 | 20A Jednostka sterująca automatycznej skrzyni biegów |
| F9 | 10A Światło do jazdy dziennej, przekaźnik światła do jazdy dziennej i zespół reflektora (DRL) |
| F10 | Generator 7,5A |
| F11 | Silnik 7,5A – ECU |
| F12 | 10A Elektryczna blokada kierownicy, wyłącznik silnika i KOS i OSS-ECU |
| F13 | 15A Przekaźnik przednich świateł przeciwmgłowych i przekaźnik przednich świateł przeciwmgłowych |
| F14 | 10A Zespół reflektora (HI: LH) |
| F15 | 10A Zespół reflektora (HI: RH) i zapasowe złącze (do przyczepy) |
| F 16 | 15A Zespół reflektora i ręczny przełącznik poziomowania reflektorów |
| F17 | 15A Reflektor przedni (prawy) |
| F18 | 15A Podgrzewany sterownik kierownicy |
| F19 | 15A ETACS-ECU (lampa kierunkowskazu FET) |
| F20 | rezerwa |
| F21 | 20A Silnik wentylatora skraplacza klimatyzatora |
| F22 | 15A Przekaźnik świateł hamowania |
| F23 | Transfer 20A – ECU |
| F24 | 20A Jednostka sterująca ogrzewaniem siedzenia |
| F25 | 20A Silnik spryskiwaczy reflektorów i przekaźnik spryskiwaczy reflektorów |
| F26 | rezerwa |
| F27 | 10A Przekaźnik klaksonu i klaksonu |
| F28 | rezerwa |
| F29 | rezerwa |
Przekaźnik
| A-202X | Przekaźnik wentylatora skraplacza klimatyzacji |
| A-203X | Przekaźnik spryskiwaczy reflektorów |
| A-204X | Przekaźnik klaksonu |
| A-205X | Przekaźnik reflektorów (HI) |
| A-206X | Przekaźnik reflektorów (LO) |
| A-207X | Przekaźnik sterujący silnikiem |
| A-208X | Podnośnik szyby przekaźnika |
| A-209X | Przekaźnik serwo sterowania przepustnicą <4G6, 6B3> |
| A-210X | Przekaźnik świateł do jazdy dziennej |
| A-211X | Przekaźnik wentylatora tylnego |
| A-212X | Przekaźnik sprężarki klimatyzacji |
| A-213X | Przekaźnik rozrusznika |
| A-214X | Przekaźnik przednich świateł przeciwmgłowych |
Na dodatnim zacisku akumulatora znajduje się także skrzynka bezpieczników dużej mocy wykonana w formie wkładek topikowych.
Jeśli masz coś do dodania – napisz w komentarzach.
