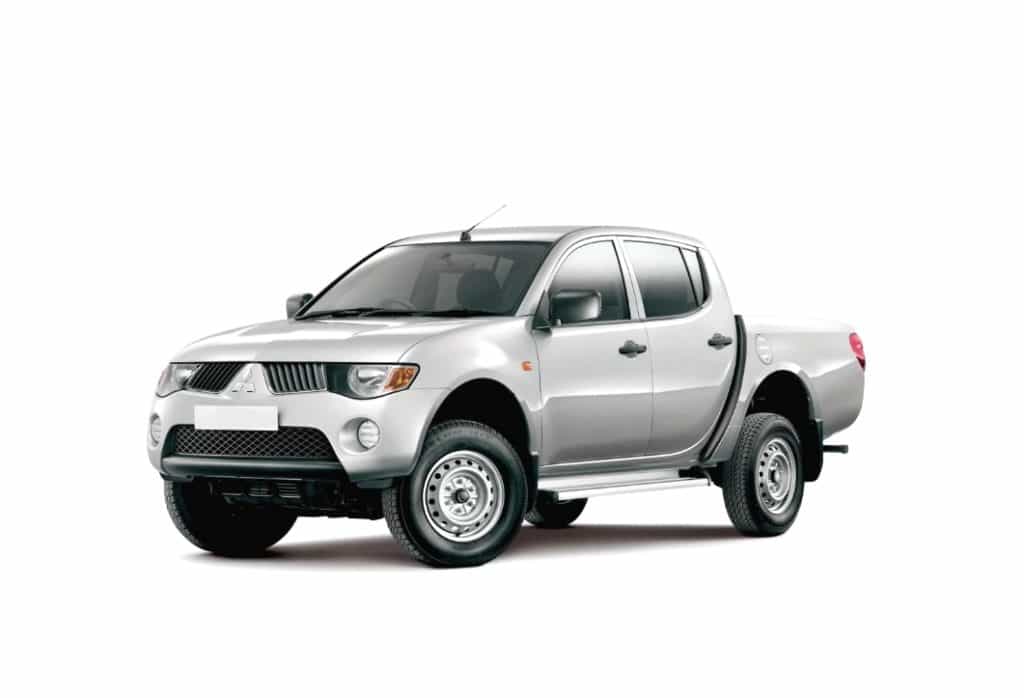

Pickup Mitsubishi L200 4 generacji produkowany był w latach 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015. W niektórych krajach znany jest pod nazwą Mitsubishi Triton lub Dodge Ram 50. W naszej ofercie w materiale znajdziesz opis bezpieczników i przekaźników Mitsubishi l200 4 generacji wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Contents
Skrzynka bezpieczników przedziału pasażerskiego

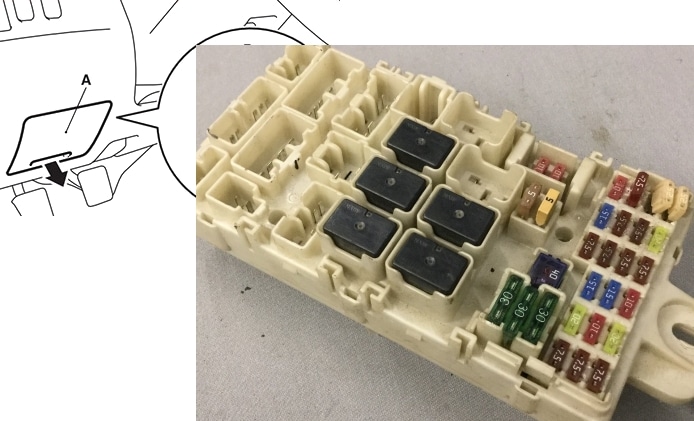

Znajduje się w dolnej części deski rozdzielczej po stronie kierowcy, za osłoną ochronną.
Lokalizacja

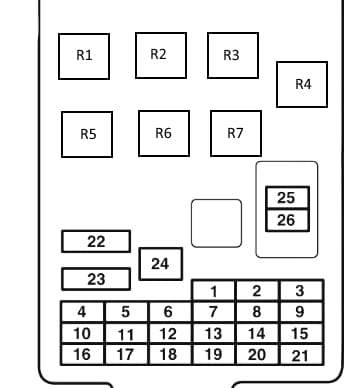

Schemat
Opis
| 1 | 7,5A Światła postojowe (po lewej) |
| 2 | Zapalniczka 15A |
| 3 | 10A Cewka zapłonowa |
| 4 | Rozrusznik 7,5A |
| 5 | 20A Wyłaz dachowy |
| 6 | Gniazdo 15A, gniazdo akcesoriów |
| 7 | 7,5 A Światła pozycyjne (prawe), ECU klimatyzacji, wyłącznik ASC OFF, wyłącznik ostrzegawczy martwego pola, licznik kombinacji, przełącznik trybu jazdy, wyłącznik elektrycznego hamulca postojowego |
| 8 | 7,5A Lusterka zewnętrzne |
| 9 | ECU silnika i przekaźnik pompy paliwa 7,5 A |
| 10 | Jednostka sterująca 7,5A |
| 11 | 10A Tylne światło przeciwmgłowe |
| 12 | 15A Centralny zamek, gniazdo diagnostyczne |
| 13 | ECU klimatyzacji 10 A, ECU kamery, Światło środkowe, Przełącznik kolumny, Wskaźnik zespolony, Lampa drzwiowa, Przełącznik elektrycznego hamulca postojowego, Przednie oświetlenie wewnętrzne, Bramka, Przełącznik przypomnienia o kluczyku (ILL), ECU KOS i OSS, czujnik kontroli oświetlenia, bagażnik lampka, wyświetlacz wielofunkcyjny, radio/odtwarzacz CD i wyświetlacz tylny |
| 14 | 15A Środek do czyszczenia szyby tylnej |
| 15 | 7,5A Tablica przyrządów, czujnik ostrzegający o martwym polu, jednostka sterująca ostrzegająca o wolnej przestrzeni, przełącznik kolumny kierownicy |
| 16 | Przekaźnik sprężarki 7.5AA/C, przekaźnik wentylatora skraplacza klimatyzacji, przekaźnik wentylatora, sterownik nagrzewnicy, przekaźnik wentylatora tylnego, panel sterowania tylnej chłodnicy, przełącznik wentylatora tylnego i przekaźnik podgrzewanej szyby tylnej |
| 17 | 20A Podgrzewane siedzenie |
| 18 | Zasilanie akcesoriów 10 A, zespół sterownika nagrzewnicy |
| 19 | 7,5A Lusterka zewnętrzne podgrzewane |
| 20 | Wycieraczki 20A |
| 21 | 7,5A Światła cofania, sterownik automatycznej skrzyni biegów, sterownik ETACS, wyświetlacz wielofunkcyjny, radio/odtwarzacz CD, tylna lampa zespolona (tylna), zespół lusterka wstecznego i sterownik SRS |
| 22 | 30A Ogrzewana tylna szyba, bezpiecznik nr 19, cewka dławika szklanej anteny i ogrzewanie tylnej szyby |
| 23 | 30A Przekaźnik silnika wentylatora nagrzewnicy |
| 24 | Fotele elektryczne 40A |
| 25 | System audio 10 A, przekaźnik gniazda akcesoriów, ETACS-ECU, wyświetlacz wielofunkcyjny, radio/odtwarzacz CD i wyświetlacz tylny |
| 26 | Bezpiecznik 15A nr 13 i ETACS-ECU |
Bezpieczniki o numerach 2 i 6 oraz przekaźnik o numerze 2 odpowiadają za działanie zapalniczki i gniazdek elektrycznych.
Oznaczenie przekaźnika
- R1 – Przekaźnik ogrzewania siedzenia
- R2 – Przekaźnik mocy gniazd dodatkowego wyposażenia
- R3 – Przekaźnik tylnych świateł przeciwmgielnych
- R4 – Przekaźnik pompy paliwa
- R5 – Przekaźnik wentylatora
- R6 – Przekaźnik odmgławiacza tylnej szyby
- R7 – Rezerwa
Skrzynki bezpieczników i przekaźników w komorze silnika
Główne pudełko

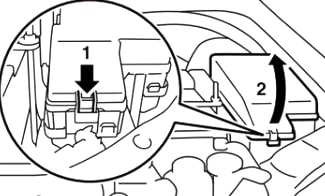

Znajduje się po lewej stronie komory silnika, w pobliżu akumulatora.

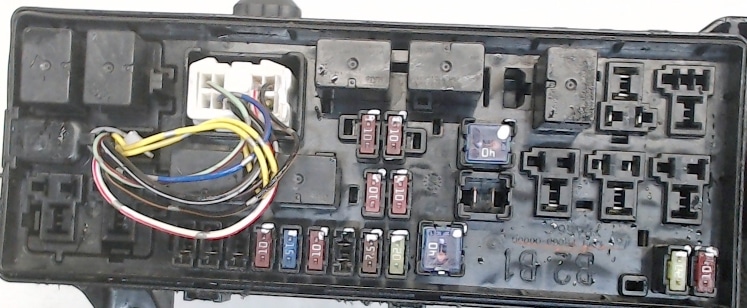

Zdjęcie poglądowe

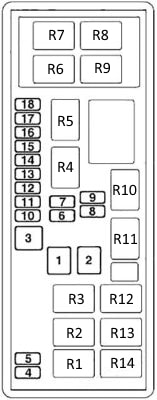

Schemat
Przeznaczenie
| 1 | rezerwa |
| 2 | 40A Elektryczny napęd szyb |
| 3 | 40A Wyłącznik zapłonu |
| 4 | Sprężarka klimatyzacji 10A |
| 5 | Silnik wentylatora skraplacza 20A |
| 6 | Reflektor świateł drogowych 10A (lewy) |
| 7 | Reflektor świateł drogowych 10A (prawy) |
| 8 | Reflektor świateł mijania 10A (lewy) |
| 9 | Reflektor świateł mijania 10A (prawy) |
| 10 | 20A Sterowanie silnikiem |
| 11 | Alternator 7,5A |
| 12 | 15A Światła stopu |
| 13 | Sygnał 10A |
| 14 | Automatyczna skrzynia biegów 20A |
| 15 | 10A Lampka ostrzegawcza, alarm |
| 16 | 15A Pompa paliwa |
| 17 | 15A Przednie światła przeciwmgielne |
| 18 | Wzmacniacz audio 20A |
Oznaczenie przekaźnika
| R1 | Przekaźnik świateł przeciwmgłowych |
| R2 | Przekaźnik silnika wentylatora skraplacza |
| R3 | rezerwa |
| R4 | Rozrusznik |
| R5 | Przekaźnik klaksonu |
| R6 | Podgrzewacz przewodu doprowadzającego paliwo |
| R7 | Automatyczna skrzynia |
| R8 | Główny przekaźnik układu wtryskowego |
| R9 | Mag e-mailowy . sprzęgła sprężarki klimatyzacji |
| R10 | światła mijania |
| R11 | Reflektory świateł drogowych |
| R12 | Przekaźnik do napędów elektrycznych podnośników szyb |
| R13 | spryskiwacz reflektorów |
| R14 | rezerwa |
Dodatkowe pudełka
W zależności od roku produkcji i poziomu wyposażenia istnieje możliwość umieszczenia dodatkowych jednostek w komorze silnika Mitsubishi L200.
Pudełko obok akumulatora
Obok akumulatora znajduje się skrzynka bezpieczników wykonana w formie wkładek topikowych.

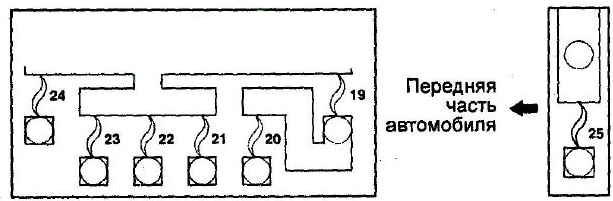

Schemat
Opis
| 20 | Bezpieczniki 100A (nr 4, 5) umieszczone w bloku montażowym w komorze silnika; bezpieczniki (nr 5, 6, 11, 12, 17, 18, 22, 23, 26) i bezpiecznik (nr 24) umieszczone w kostce montażowej w kabinie pasażerskiej |
| 21 | 30A Jednostka sterująca (ABS lub ASC) |
| 22 | Przekaźnik awarii ABS 50A; Jednostka sterująca ASC |
| 23 | 120А Bezpieczniki (nr 2, 3) i bezpieczniki (nr 10, 11, 12, 13, 14, 15, 16, 17, 18) umieszczone w bloku montażowym w komorze silnika |
| 26 | 50A Przewód zasilania paliwem nagrzewnicy; podgrzewacz płynu chłodzącego |
Skrzynka przy prawym odpływie
Można na nim zamontować następujące przekaźniki: przekaźnik silnika pompy ABS oraz przekaźnik awarii ABS
Skrzynka obok silnika
Instalowany głównie w modelach z silnikiem Diesla. Oto przekaźniki odpowiedzialne za dogrzanie dodatkowej nagrzewnicy elektrycznej.
