Mitsubishi Pajero Sport 2 generacji produkowany był w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016. W niektórych krajach świata znany jest także pod nazwami Montero Sport 2/Challenger (KG/KH /PB). W naszym materiale przedstawimy opis bezpieczników i przekaźników Mitsubishi Pajero Sport 2 generacji wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
W zależności od roku produkcji, regionu dostawy i poziomu wyposażenia mogą występować różnice w prezentowanym materiale i Twoim Mitsubishi Pajero Sport 2. Sprawdź przeznaczenie w swojej dokumentacji technicznej.
Skrzynka bezpieczników przedziału pasażerskiego

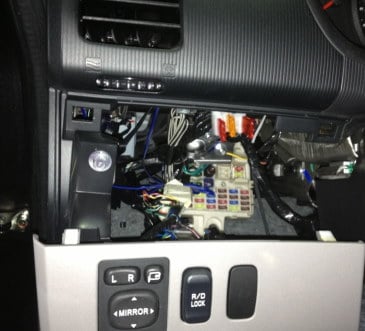

Znajduje się w dolnej części deski rozdzielczej po stronie kierowcy, za osłoną ochronną.
Lokalizacja
Schemat
Opis
| 1 | 7,5A Światła postojowe (po lewej) |
| 2 | Zapalniczka 15A |
| 3 | 10A Cewka zapłonowa |
| 4 | Rozrusznik 7,5A |
| 5 | 20A Wyłaz dachowy |
| 6 | Gniazdo 15A |
| 7 | 7,5A Światła boczne (prawe) |
| 8 | 7,5A Lusterka zewnętrzne |
| 9 | 7,5A Jednostka sterująca silnika |
| 10 | Jednostka sterująca 7,5A |
| 11 | 10A Tylne światło przeciwmgłowe |
| 12 | 15A Centralny zamek |
| 13 | 10A Światło wewnętrzne |
| 14 | 15A Wycieraczka tylnej szyby |
| 15 | Deska rozdzielcza 7,5A |
| 16 | Przekaźnik sprężarki 7.5AA/C, przekaźnik wentylatora skraplacza klimatyzacji, przekaźnik wentylatora, sterownik nagrzewnicy, przekaźnik wentylatora tylnego, panel sterowania tylnej chłodnicy, przełącznik wentylatora tylnego i przekaźnik podgrzewanej szyby tylnej |
| 17 | 20A Podgrzewane siedzenie |
| 18 | Zasilacz 10A do akcesoriów |
| 19 | 7,5A Lusterka zewnętrzne podgrzewane |
| 20 | Wycieraczki 20A |
| 21 | Światła cofania 7,5A |
| 22 | 30A Ogrzewana tylna szyba |
| 23 | Grzejnik 30A |
| 24 | Fotele elektryczne 40A |
| 25 | 10A System audio |
| 26 | 15A Elektroniczna jednostka sterująca |
Bezpieczniki o numerach 2 i 6 oraz przekaźnik o numerze 2 odpowiadają za działanie zapalniczki i gniazdek elektrycznych.
Przekaźnik
- R1 – Przekaźnik ogrzewania siedzenia
- R2 – Przekaźnik mocy gniazd dodatkowego wyposażenia
- R3 – Przekaźnik tylnych świateł przeciwmgielnych
- R4 – Rezerwa
- R5 – Przekaźnik wentylatora
- R6 – Przekaźnik odmgławiacza tylnej szyby
- R7 – Rezerwa

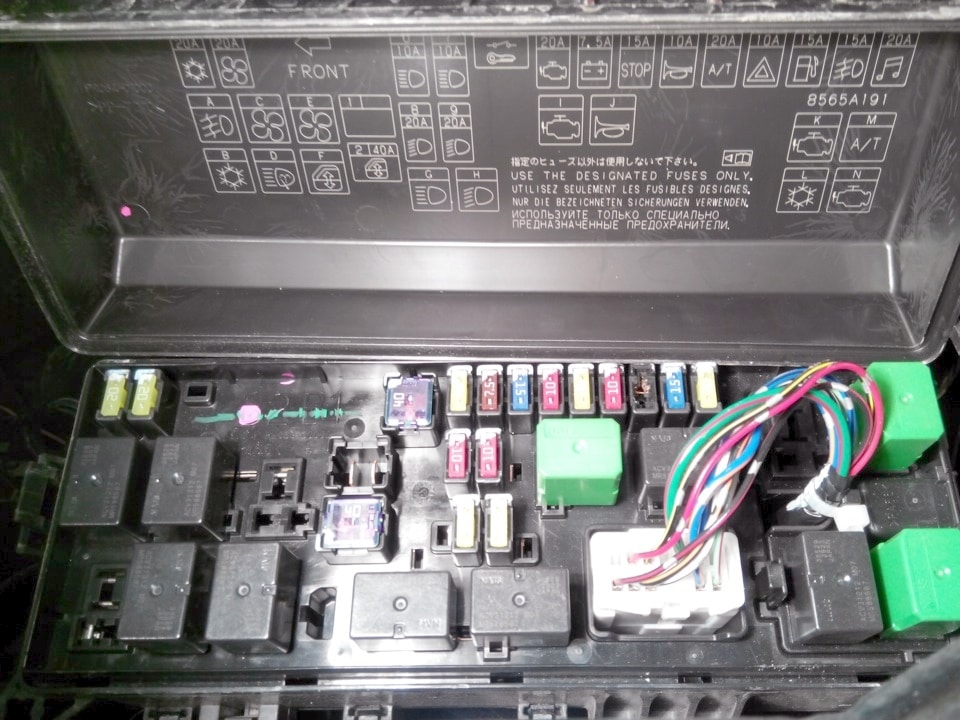

Skrzynka bezpieczników komory silnika
Montowany po lewej stronie komory silnika obok akumulatora.

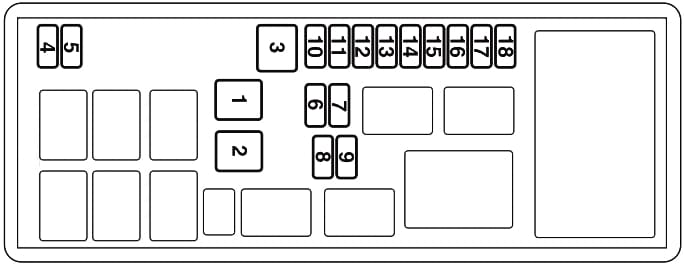

Schemat
Przeznaczenie
| 1 | rezerwa |
| 2 | 40A Elektryczne szyby |
| 3 | 40A Stacyjka |
| 4 | Sprężarka klimatyzacji 20A |
| 5 | Silnik wentylatora skraplacza 20A |
| 6 | Reflektor świateł drogowych 10A (lewy) |
| 7 | Reflektor świateł drogowych 10A (prawy) |
| 8 | 10/20A Reflektor świateł mijania (lewy) |
| 9 | 10/20A Reflektor świateł mijania (prawy) |
| 10 | Sterownik silnika 20A |
| 11 | Generator 7,5A |
| 12 | 15A Światła stopu |
| 13 | Sygnał 10A |
| 14 | Automatyczna skrzynia biegów 20A |
| 15 | 10A Światła awaryjne |
| 16 | 15A Pompa paliwa |
| 17 | 15A Światła przeciwmgielne |
| 18 | 20A Dźwięk |

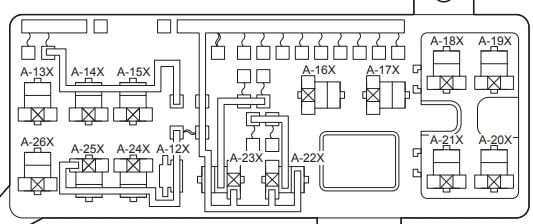

Schemat przekaźnika
Oznaczenie
| A-12X | Połączenie przedniej wiązki przewodów i skrzynki przekaźników |
| A-13X | Przekaźnik przednich świateł przeciwmgłowych |
| A-14X | Przekaźnik wentylatora skraplacza klimatyzacji |
| A-15X | rezerwa |
| A-16X | Przekaźnik rozrusznika |
| A-17X | Przekaźnik klaksonu |
| A-18X | Przekaźnik nagrzewnicy |
| A-19X | Przekaźnik sterujący automatyczną skrzynią biegów |
| A-20X | Przekaźnik sterujący silnikiem |
| A-21X | Przekaźnik sprężarki klimatyzacji |
| A-22X | Przekaźnik reflektorów (LO) |
| A-23X | Przekaźnik reflektorów (HI) |
| A-24X | Podnośnik szyby przekaźnika |
| A-25X | rezerwa |
| A-26X | Przekaźnik wentylatora tylnego |
W modelach z silnikiem diesla montowany jest dodatkowo blok nagrzewnicy/przekaźnika nagrzewnicy.
