Mitsubishi Eclipse do czteromiejscowe coupe, które do 2012 roku było określone w 4 generacjach. W naszym artykule przedstawiliśmy informacje z oznaczeniami bezpieczników i przekaźników w Mitsubishi Eclipse 3 i 4 generatory w latach 2000, 2001, 2002, 2003, 2004 , 2005 , 2006, 2007, 2008, 2009, 2010 i 2011. Podświetlniczki samochodowej .
Konstrukcja skrzynek i przeznaczenie ich elementów może zostać uruchomiona w roku produkcji i wykorzystania. Sprawdź opis swoich schematów lub inną dokumentację właściwą.
Contents
Skrzynka bezpieczników gniazdowego
Typ 1
Znajduje się w ostatecznym rozwiązaniu deski rozdzielczej, za osłoną urządzenia.

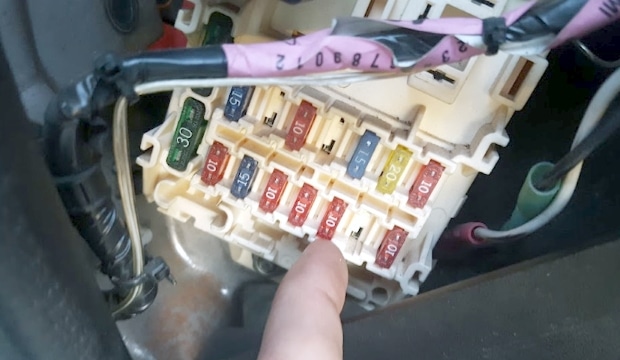

Zdjęcie poglądowe

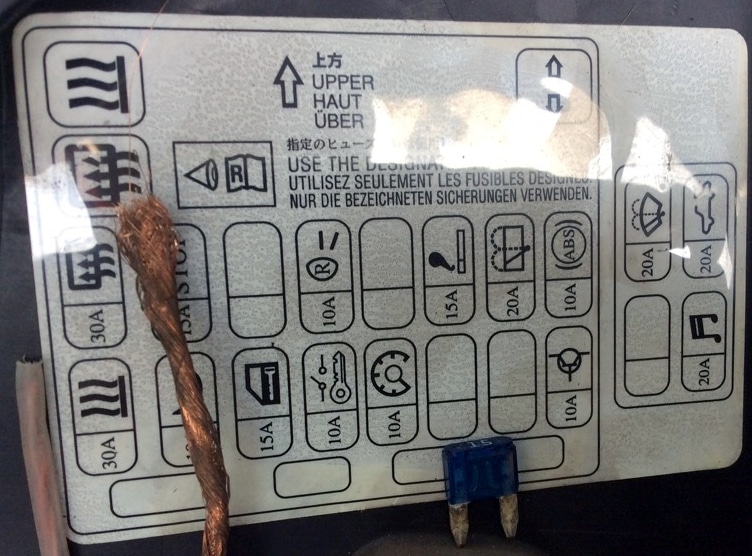

Schemat z okładkami bloku
Schemat
| 1 | 30A Ogrzewana tylna szyba i podgrzewane lusterka boczne |
| 2 | 30A Silnik wentylatora nagrzewnicy |
| 3 | 15A Sygnał zatrzymania |
| 4 | Jednostka sterująca 15A SRS; Przekaźnik-przerywacz kierunkowskazów i alarmu |
| 5 | 10А Jednostki funkcjonalne (automatyczna skrzynia biegów, ETACS, silnik (4G93)); zestaw wskaźników; światło cofania; system nawigacyjny; generatory impulsów (automatyczna skrzynia biegów) |
| 6 | 10A Dźwięk systemowy; Magnetofon radiowy; Płyta CD Zmieniarka; wyświetlacz systemu MMCS; System sterowania lusterkami bocznymi; Zegar; Wzmacniacz systemu audio. |
| 7 | Zapalniczka 15A |
| 8 | 20A Wycieraczka i spryskiwacz do szyb; Środek do czyszczenia i spryskiwacza szklanego; Jednostka sterująca systemem ETACS. |
| 9 | 10A jednostka elektryczna sterująca szyberdachem; Przekaźnik el. magia. zawory ASC4; ABS |
| 10 | Sygnał 10A |
| 11 | 15A Zamek centralny, klapa zbiornika |
| 12 | 10A Zapłon |
| 13 | 10A Jednostki ekonomiczne (ETACS; SRS); Czujnik prędkości pojazdu; Opornica; Zestaw wskaźników |
| 14 | 10A Sygnał dźwiękowy |
| 15 | Jednostka sterująca SWS 10A |
| 16 | 10А Przekaźnik silnik wentylatora nagrzewnicy; Jednostki klimatyzacyjne (sprężarka klimatyzator); Podgrzewane pióra wycieraczek szyby; Ogrzewana tylna szyba; Ręczny układ klimatyzacji (serwo i urządzenie). |
| 17 | 30A Zapasowe |
| 18 | 10A Zapasowe |
| 19 | 15A Zapasowe |
| 20 | 20A Zapasowe |
Zapalniczka odpowiada bezpiecznik nr 7, 15A
Przekaźnik
- R1 – Przekaźnik silnika wentylatora nagrzewnicy
- R2 – Przekaźnik ogrzewania elektrycznego
- R3 – Kierunkowskazy i wyłącznik alarmowy przekaźnika
Bezpieczniki montowane z boku: 20 A Wycieraczka szyby przedniej, 10 A Podgrzewane lusterka boczne, 20 A Sterownik szyberdachu, 20 A System audio
Typ 2

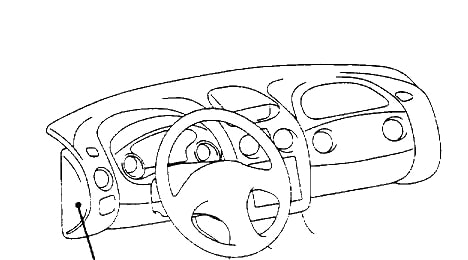

Znajduje się w części deski rozdzielczej po stronie podziału.

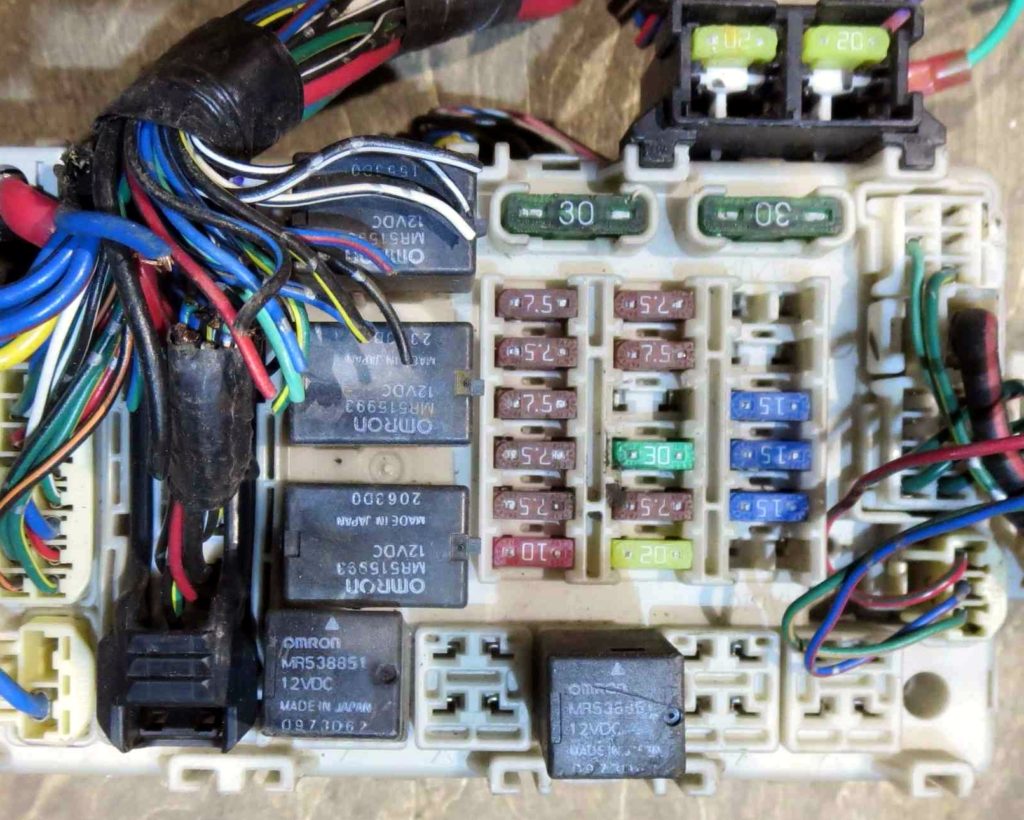

Zdjęcie
Schemat
Opis
| 1 | 10A Układ zapłonowy |
| 2 | 7,5А Zestaw wskaźników (panel) |
| 3 | 7,5A Światła cofania, Przekaźnik przeciwna skrzynia biegów |
| 4 | Tempomat 7,5A |
| 5 | Przekaźnika 7,5A |
| 6 | 7,5A Lusterka zewnętrzna |
| 7 | 30A Środki czyszczące i podkładki, Elektroniczna jednostka sterująca oświetleniem |
| 8 | 7,5A Elektroniczna jednostka sterująca silnika i automatyczna skrzynia biegów (dla pojazdów z przekładnią biegów), elektroniczna jednostka sterująca silnika, przekaźnik pompy paliwa |
| 9 | Zapalniczka 15A lub gniazdko elektryczne |
| 10 | rezerwa |
| 11 | 7,5A Lusterka elektryczna |
| 12 | Sterowanie sterowane 7,5A |
| 13 | 10A System audio, radio |
| 14 | 15A Wycieraczka/spryskiwacz szyby czołowej |
| 15 | 15A Zamek Centralny |
| 16 | Zapalniczka 15A lub gniazdko elektryczne |
| 17 | rezerwa |
| 18 | 10A Lampy wewnętrzne |
| 19 | 30A Silnik dmuchawy nagrzewnicy |
| 20 | 30A Ogrzewana tylna szyba |
| 21 | 20A Silnik szyberdachu |
| 22 | 20A Podgrzewane suszenie |
| 23 | 20A Napęd lustrzany |
| 24 | 15A Wyłaz dachowy |
Zapalniczka odpowiada bezpiecznik nr 9 lub 16 przy 15A. Możliwe też, że bezpiecznik jest też w bloku pod maską.
Przekaźnik
- Przekaźnik pompy paliwa (1)
- Przekaźnik ogrzewania przedniego
- Przekaźnik pompy paliwa (2)
- Przekaźnik gniazdowy do dodatkowego zasilania dodatkowego
- Przekaźnik świateł przeciwmgłowych
- Przekaźnik do podnośników elektrycznych
- Przekaźnik dmuchawy nagrzewnicy
- Przekaźnik do podgrzewanej kuchni
Bezpieczniki i przekaźniki komory silnika skrzynki
Typ 1
Główny bezpieczników
Montowany po lewej stronie komory silnika obok.

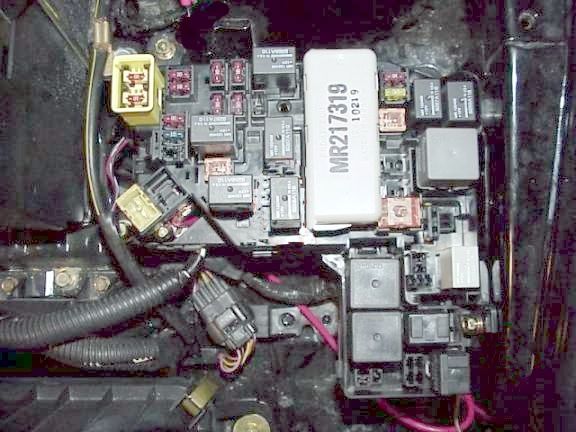

Schemat z oznaczeniem

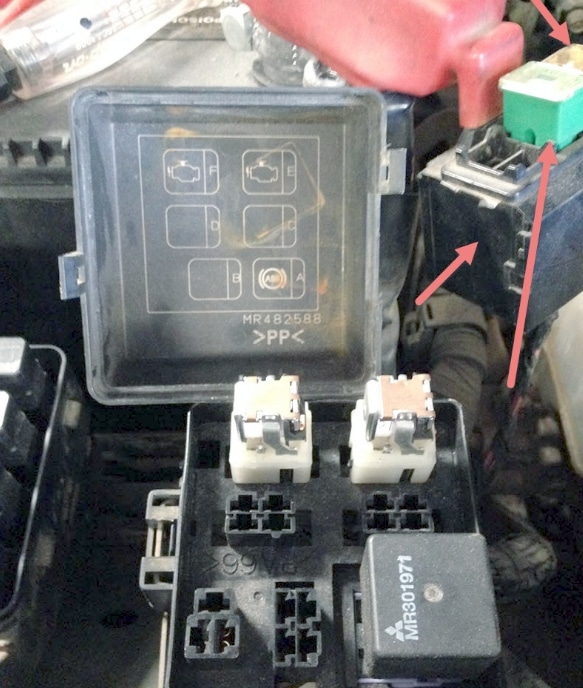

Dodatkowe pudełko
Typ 2
Główny bezpieczników
Znajduje się również po lewej stronie komory silnika. Składają się z głównej skrzynki bezpieczników i przekaźników oraz skrzynki rozdzielczej.

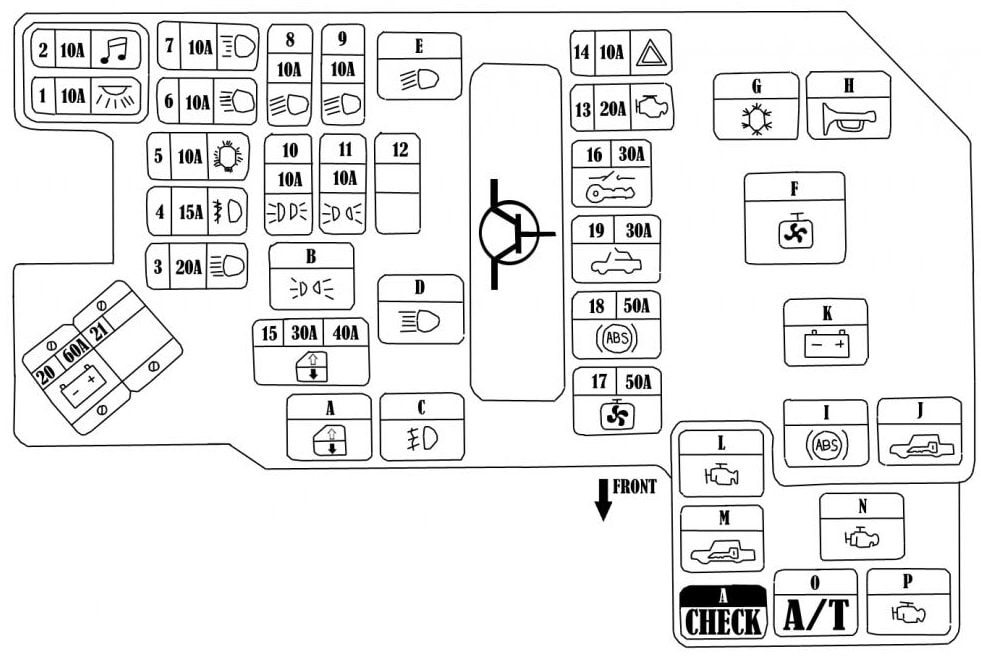

Schemat z okładkami bloku
Schemat
Opis
| 1 | Bezpiecznik/skrzynka przekaźników 60 A na desce rozdzielczej. Akumulator 80 A/zapasowy |
| 2 | 50A Silnik wentylatora napędzanego |
| 3 | Układ ABS 30A |
| 4 | Obwód stacyjki 40A |
| 5 | Szyby elektryczne 40A |
| 6 | 15A Światła przeciwmgielne |
| 7 | Zasilacz prądu przemiennego 15A/20A, zasilacz dodatkowego gniazdka |
| 8 | Brzęczyka 10A |
| 9 | 20A Zarządzanie systemem sterowanym |
| 10 | Sprzęgło elektryczne elektryczne 10A |
| 11 | Przystanek Światła 15A |
| 12 | 15A Ogrzewana przednia szyba, sygnał |
| 13 | Generator 7,5A |
| 14 | Alarm 10A |
| 15 | 20A Elektroniczna jednostka sterująca skrzynią biegów |
| 16 | 10A Światło drogowe, prawy reflektor |
| 17 | 10A Lewy reflektorów drogowych |
| 18 | 10A Światło mijania, prawy reflektor |
| 19 | 10A Lewy reflektor świateł mijania |
| 20 | 7,5A Światło tylne (prawe) |
| 21 | 7,5A Światło tylne (lewe) |
| 22 | 15A Oświetlenie wewnętrzne |
| 23 | 10A Dźwięk systemowy |
| 24 | Pompa paliwa 15A |
| 25 | 30A Środek czyszczący/myjący |
Przekaźnik
- Przekaźnik zasilania
- Klakson lub przekaźnik alarmowy
- Przekaźnik oczyszczacza
- Klakson lub przekaźnik alarmowy
- Przekaźnik świateł przeciwmgłowych
- Przekaźnik wentylatora efektywnego
Dodatkowe pudełko
Schemat
Przeznaczenie
- Przekaźnik elektryczny do stosowania z klimatyzacją
- Przekaźnik elektryczny
- Przekaźnik elektroniczny jednostki odpowiedzialnej za skrzynię biegów
- Przekaźnik zapłonu
- Przekaźnik modułu wyłączającego
- rezerwa
- rezerwa
zapewniamy jeszcze raz, że są to informacje ogólne, w opisie Mitsubishi Eclipse może wystąpić. Sprawdź zadanie, rozwiązanie ze schematów z okładkami.
