Mitsubishi Diamante było produkowane w latach 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2001, 2002, 2003, 2004 i 2005 w dwóch generacjach i było dostarczane na całym świecie. Model został również raz odnowiony. W naszym materiale znajdziesz oznaczenie bezpieczników Mitsubishi Diamant wraz ze schematami skrzynek i ich lokalizacją. Schematy te są również odpowiednie dla właścicieli Mitsubishi Sigma. Zwróć uwagę na bezpiecznik zapalniczki.
Sprawdź przyporządkowanie elementów skrzynek bezpiecznikowych i przekaźnikowych zgodnie z ich schematami na pokrywie ochronnej.
Contents
Skrzynka bezpieczników przedziału pasażerskiego

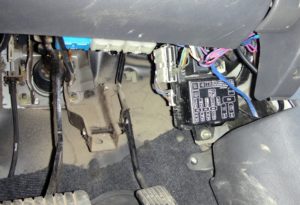

Znajduje się w kabinie pasażerskiej pod deską rozdzielczą po lewej stronie, w samochodach z kierownicą po lewej stronie.
A po prawej stronie, dla samochodów z kierownicą po prawej stronie.
Typ 1

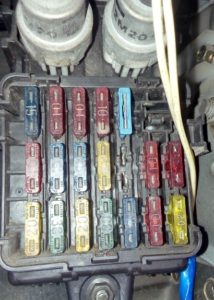

Zdjęcie poglądowe

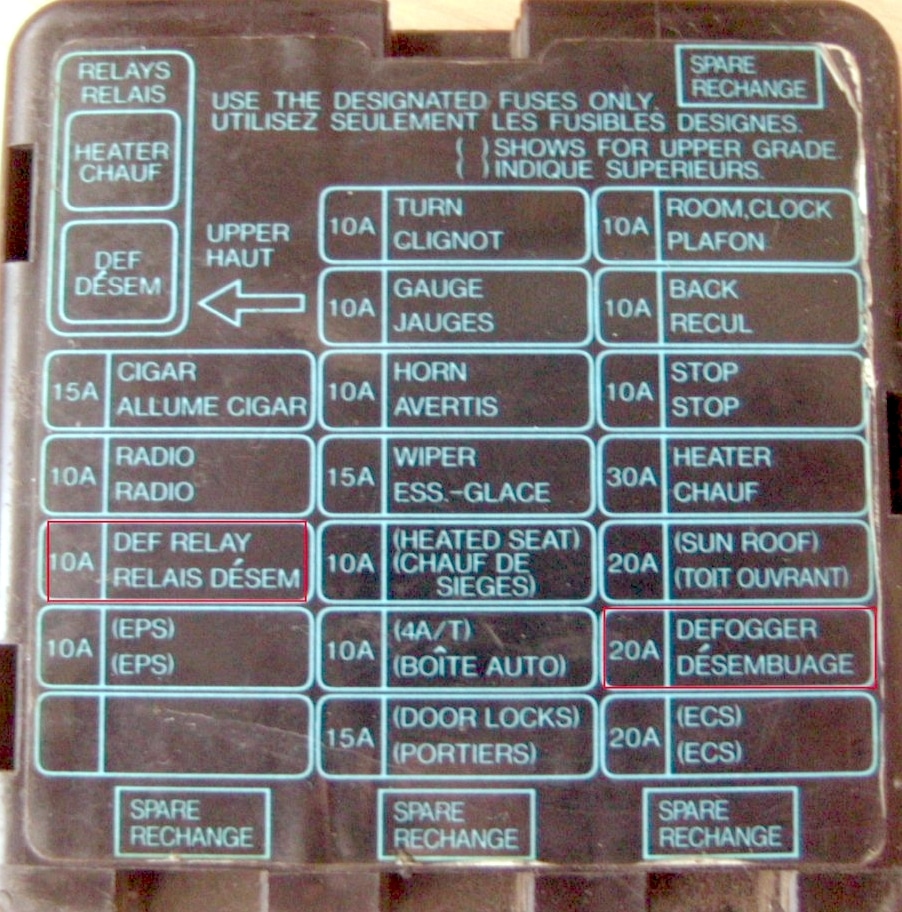

Schemat z okładki
Schemat
Opis
| 1 | Zapalniczka 15A |
| 2 | Odbiornik radiowy 10A |
| 3 | 10A Przekaźnik nagrzewnicy |
| 4 | 10A EPS |
| 5 | Pasek 10A |
| 6 | 10A Kierunkowskazy |
| 7 | 10A Tablica przyrządów |
| 8 | Sygnał 10A |
| 9 | 10A Środki do czyszczenia szkła |
| 10 | 10A 4AT |
| 11 | Aktywatory drzwi 15A |
| 12 | 10A Oświetlenie wewnętrzne, zegar |
| 13 | 10A Światła cofania |
| 14 | 15A Stop – sygnały |
| 15 | Grzejnik 30A |
| 16 | 20A Górny właz |
| 17 | 20A ECS |
| 18 | Zapasowy |
Bezpiecznik nr 1 odpowiada za zapalniczkę.
Typ 2

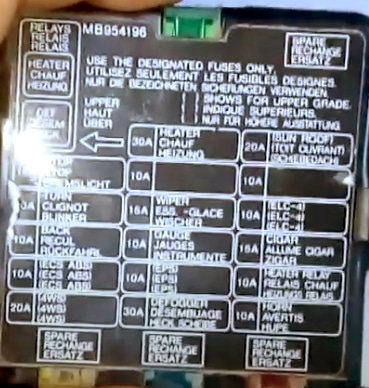

Schemat
Schemat
Przeznaczenie
| 1 15A | Światła stopu |
| 2 10A | Kierunkowskazy |
| 3 10A | Światła cofania |
| 4 30A | Grzejnik EPS |
| 5 15A | Wycieraczki |
| 6 10A | Panel |
| 7 30A | Ogrzewana tylna szyba |
| 8 20A | Górny właz |
| 9 10A | 4AT |
| 10 15A | Zapalniczka |
| 11 10A | Przekaźnik nagrzewnicy |
| 12 10A | Sygnał |
| 13 | Zapasowy |
Za zapalniczkę odpowiada bezpiecznik nr 10, 15A.
W obu wersjach nagrzewnica i przekaźniki nagrzewnicy są instalowane nad urządzeniami.
Typ 3

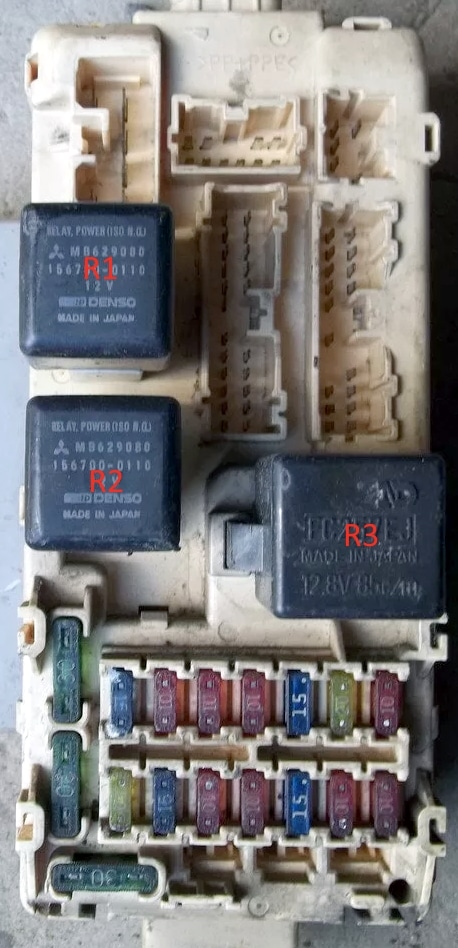

Zdjęcie

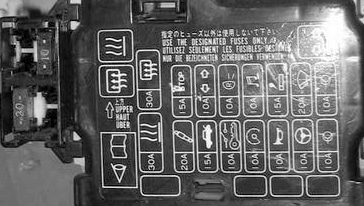

Schemat z okładki
Schemat
Przeznaczenie
| 1 | rezerwa |
| 2 | Mechanizm otwierania pokrywy bagażnika 15A |
| 3 | Wyłącznik zapłonu 10A |
| 4 | Przyrządy pomiarowe 10A |
| 5 | Brak lusterka odblaskowego 10A |
| 6 | SWS 10A |
| 7 | Grzejnik szklany, przekaźnik grzejnika 10A |
| 8 | Światła stopu 15A |
| 9 | Kierunkowskazy (SRS) 10A |
| 10 | Światła cofania 10A |
| 11 | Radia 10A |
| 12 | Zapalniczka 15A |
| 13 | Środek do czyszczenia szkła / Myjka do szkła 20A |
| 14 | Łukasza 10A |
| 15 | Grzejnik 30A |
| 16 | Grzejnik szklany 30A |
| 17 | Zapasowy bezpiecznik 30A |
| 18 | Zapasowy bezpiecznik 10A |
| 19 | Zapasowy bezpiecznik 15A |
| 20 | Zapasowy bezpiecznik 20A |
Za zapalniczkę odpowiada bezpiecznik nr 12 przy 15A.
Przekaźnik
- R1 – Przekaźnik nagrzewnicy
- R2 – Przekaźnik odmgławiacza tylnej szyby
- R3 – Przekaźnik, kierunkowskazy i alarm
Skrzynka bezpieczników komory silnika
Jednostka główna pod maską jest zainstalowana obok akumulatora po lewej stronie komory silnika.

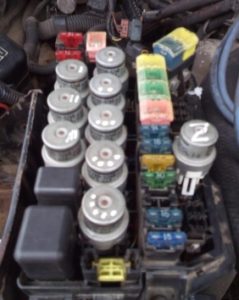

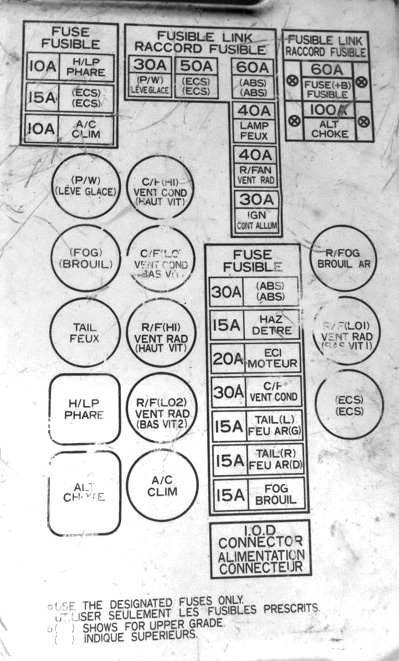

Typ 1
Oznaczenie

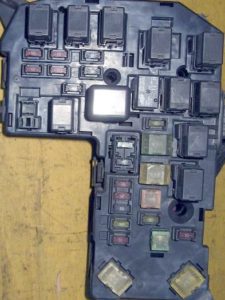

Typ 2

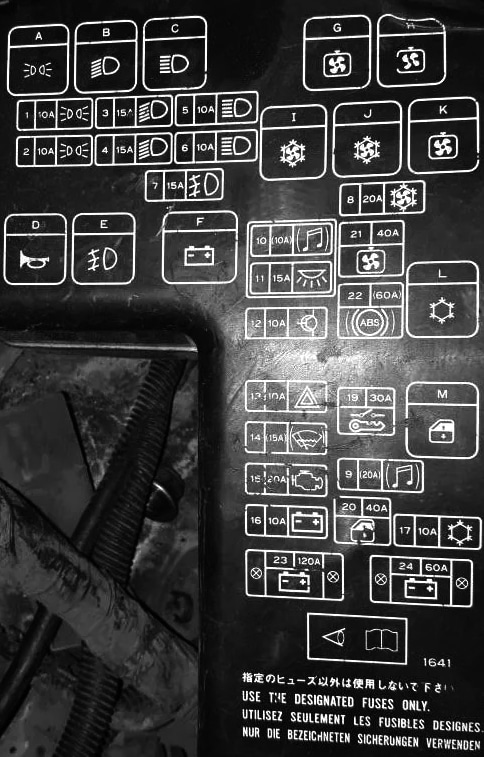

Schemat
Schemat
Opis
| 1 | Lampy tylne (lewe) 10A |
| 2 | Lampy tylne (prawe) 10A |
| 3 | Reflektory (światła mijania – lewe) 15A |
| 4 | Reflektory (światła mijania-prawe) 15A |
| 5 | Reflektory (światła drogowe – lewe) 10A |
| 6 | Reflektory (światła drogowe-prawe) 10A |
| 7 | Światła przeciwmgielne 15A |
| 8 | Wentylator skraplacza 20A |
| 9 | System audio 20A |
| 10 | System audio 10A |
| 11 | Lampa sufitowa 15A |
| 12 | ECU 10A |
| 13 | Migający wyłącznik alarmowy 10A |
| 14 | rezerwa |
| 15 | Zarządzanie silnikiem 20A |
| 16 | Generator 10A |
| 17 | Sprężarka klimatyzacji 10A |
| 18 | rezerwa |
| 19 | Wyłącznik zapłonu 30A |
| 20 | Podnośniki elektryczne 40A |
| 21 | Wentylator chłodnicy 40A |
| 22 | ABS 60A |
| 23 | Bezpiecznik główny 120A |
| 24 | Bezpiecznik (+ V) 60A |
Jeśli masz coś do dodania – napisz w komentarzach.
