Mitsubishi Mirage produkowany jest od 1978 roku do chwili obecnej. W tym artykule przedstawimy opis bezpieczników i przekaźników Mitsubishi Mirage 4 i 5 generacji wyprodukowanych w latach 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 i 2003. Podkreśl bezpiecznik zapalniczki.
Konstrukcja jednostek i przeznaczenie ich elementów zależy od roku produkcji, poziomu wyposażenia elektrycznego i regionu dostawy.
Contents
Bezpieczniki i skrzynki przekaźnikowe przedziału pasażerskiego
Znajduje się we wnętrzu Mitsubishi Mirage pod deską rozdzielczą po lewej stronie, w przypadku samochodów z kierownicą po lewej stronie.
A po prawej stronie, dla samochodów z kierownicą po prawej stronie.
Typ 1

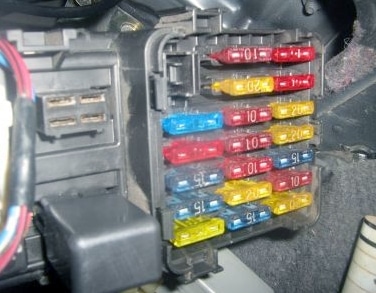

Zdjęcie poglądowe
Do samochodów z kierownicą po lewej stronie

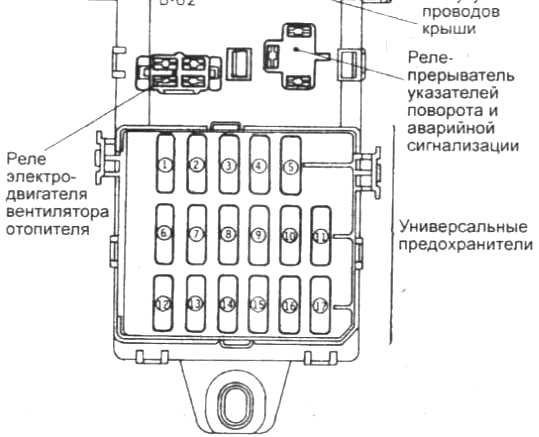

Schemat
Opis
| 1 | 20A Silnik wentylatora nagrzewnicy |
| 2 | 10A Światła cofania i sterownik SRS |
| 3 | 10A Zestaw wskaźników i brzęczyk ostrzegawczy |
| 4 | 15A Zapalniczka i układ sterowania lusterkami bocznymi |
| 5 | 10A Zegar, radio lub magnetofon radiowy |
| 6 | 15A Światła stopu |
| 7 | Jednostka sterująca SRS 10A i przerywacz przekaźnika kierunkowskazów i alarmu |
| 8 | 15A Jednostka sterująca centralnym zamkiem drzwi |
| 9 | 10A Sygnał dźwiękowy |
| 10 | 15A Silnik spryskiwacza i odkurzacza |
| 11 | rezerwa |
| 12 | rezerwa |
| 13 | 20A Sterownik elektrycznego okna dachowego |
| 14 | 10A Oświetlenie wewnętrzne i bagaż. schowki, zegar, radio lub magnetofon, zestaw wskaźników, sterownik centralnego zamka drzwi, sterownik silnika, sterownik automatycznej skrzyni biegów |
| 15 | 10A Przekaźnik silnika wentylatora nagrzewnicy, przekaźnik odmgławiacza tylnej szyby, przekaźnik silnika podnośnika szyby, przekaźnik spryskiwaczy reflektorów, elektryczna jednostka sterująca szyberdachu, jednostka sterująca klimatyzacją, przekaźnik mocy ABS, elektryczny przekaźnik magnetyczny. zawory ABS (2WD), przekaźnik nr 1 układu DRL, sterownik układu DRL |
| 16 | 20A Podgrzewacze siedzeń |
| 17 | 10A Zestaw wskaźników (modele z 4A / T), jednostka sterująca automatycznej skrzyni biegów |
Za zapalniczkę odpowiada bezpiecznik nr 4, 15A
Do samochodów z kierownicą po prawej stronie
Schemat
Przeznaczenie
| 1 | rezerwa |
| 2 | rezerwa |
| 3 | 10A Przekaźnik silnika wentylatora nagrzewnicy, przekaźnik ogrzewania tylnej szyby, przekaźnik podnośnika szyb, sterownik szyberdachu, sterownik klimatyzacji, przekaźnik mocy ABS, elektryczny przekaźnik magnetyczny. zawory ABS (2WD), przekaźnik nr 1 świateł mijania/drogowych |
| 4 | 10A Zegar, radio lub magnetofon radiowy |
| 5 | 15A Zapalniczka i układ sterowania lusterkami bocznymi |
| 6 | 20A Jednostka sterująca centralnym zamkiem drzwi |
| 7 | 10A Zestaw wskaźników (modele z 4A / T), jednostka sterująca automatycznej skrzyni biegów |
| 8 | rezerwa |
| 9 | 20A Silnik spryskiwacza i odkurzacza |
| 10 | 10A Sygnał dźwiękowy |
| 11 | 10A Zestaw wskaźników i brzęczyk ostrzegawczy o włączeniu świateł |
| 12 | 10A Przekaźnik-przerywacz kierunkowskazów i alarmu |
| 13 | rezerwa |
| 14 | rezerwa |
| 15 | 20A Sterownik elektrycznego okna dachowego |
| 16 | 25A Silnik wentylatora nagrzewnicy |
| 17 | 15A Światła stopu |
| 18 | 10A Światła cofania i sterownik SRS |
| 19 | 10A Oświetlenie wnętrza i bagażnika, zegar, radio lub magnetofon, zestaw wskaźników, sterownik centralnego zamka drzwi, sterownik silnika, sterownik automatycznej skrzyni biegów |
Bezpiecznik nr 5 15A odpowiada za zapalniczkę
Typ 2
Zdjęcie poglądowe
Schemat
Schemat
Przeznaczenie
| 1 | Przekaźnik 10A |
| 2 | Zapalniczka 15A |
| 3 | 10A Kierunkowskazy |
| 4 | Grzejnik 25A |
| 5 | 25A Ogrzewana tylna szyba |
| 6 | Wycieraczka 20A |
| 7 | Światła cofania 10A |
| 8 | 20A Centralny zamek |
| 9 | 10A Zestaw wskaźników |
| 10 | 10A Podgrzewane siedzenia |
| 11 | 20A Łukasz |
| 12 | Zapasowy |
Za zapalniczkę odpowiada bezpiecznik nr 2, 15A.
Przekaźnik
- Przekaźnik nagrzewnicy
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźniki zagrożeń i kierunkowskazów
Dodatkowa skrzynka przekaźników
Można go zainstalować obok skrzynki bezpieczników lub jeden lub więcej elementów montuje się oddzielnie:
- Przekaźnik do podnośników szyb z napędem elektrycznym
- Przekaźnik podgrzewanej szyby tylnej
- Centralny sterownik zamka drzwi
- Przekaźnik świateł przeciwmgłowych
Skrzynki bezpieczników i przekaźników w komorze silnika
Typ 1

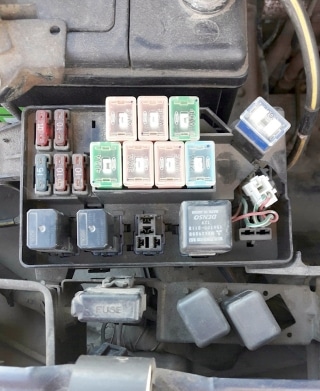

Główne pudełko
Znajduje się po lewej stronie komory silnika, obok akumulatora.

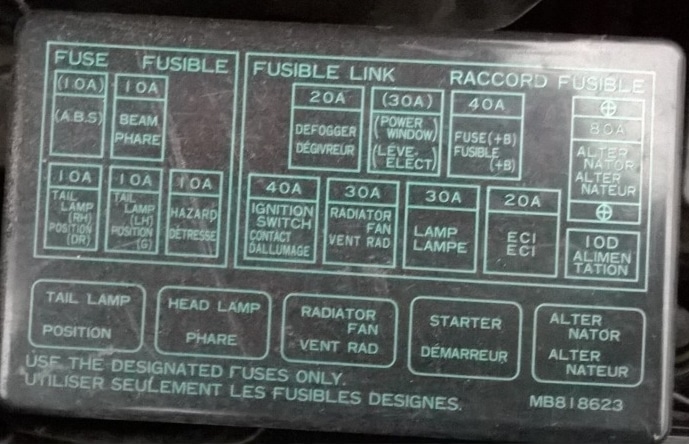

Schemat z okładki bloku

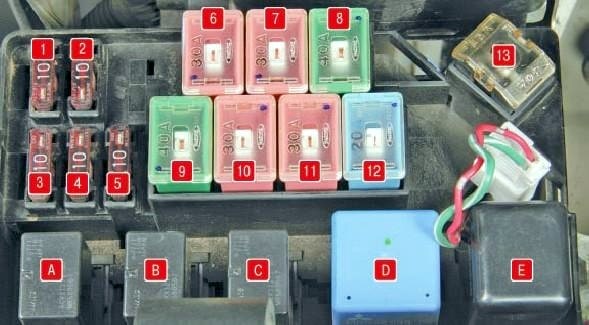

Schemat
Oznaczenie
| 1 | 10A ABS |
| 2 | 10A Światła drogowe |
| 3 | 10A Tylne światła postojowe |
| 4 | 10A Tylne światła postojowe |
| 5 | Alarm 10A |
| 6 | 20A Ogrzewana tylna szyba |
| 7 | 30A Podnośniki do szkła |
| 8 | 40A Układ rozruchowy |
| 9 | 40A Zapłon, wtrysk |
| 10 | Wentylator chłodnicy 30A |
| 11 | 30A Światła mijania |
| 12 | 20A System zarządzania silnikiem |
| 13 | Generator 80A |
| A | Wymiary przekaźnika |
| B | Przekaźnik reflektorów |
| C | Przekaźnik wentylatora chłodnicy |
| D | Przekaźnik rozrusznika |
| mi | Przekaźnik rozruchowy, alternator |
Blokada na akumulatorze
Znajduje się na dodatnim zacisku akumulatora.
Przeznaczenie
- 16 – 60A Układ przeciwblokujący (ABS)
- 17 – 20 A Światła przeciwmgielne
- 18 – 80A Świece żarowe
Dodatkowe elementy

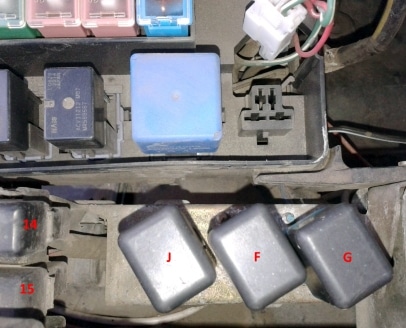

Dodatkowa jednostka jest przymocowana obok jednostki głównej.
Schemat
Opis
- 14 – 25 A Elektrowentylator skraplacza
- 15 – 10 A Sprężarka klimatyzatora
- J – rezerwa
- F – Przekaźnik sprężarki klimatyzacji
- G – Przekaźnik elektrycznego wentylatora skraplacza
Istnieje także możliwość zamontowania niektórych przekaźników po prawej stronie komory silnika.
Oznaczenie
- przekaźnik sygnału
- Przekaźnik ABS
Typ 2
Główne pudełko
Znajduje się po lewej stronie obok akumulatora.
Schemat
Przeznaczenie
| 1 | 15A Światło stopu |
| 2 | Alarm 10A |
| 3 | Światła antykradzieżowe 15A |
| 4 | 10A Światła boczne |
| 5 | 10A Światła boczne |
| 6 | 10A Klimatyzator |
| 7 | Reflektory świateł drogowych 10A |
| 8 | 10A Sygnał dźwiękowy |
| 9 | Radia 10A |
| 10 | 10A Lampy wewnętrzne |
| 11 | 20A Diagnostyka silnika |
| 12 | 30A Elektryczne szyby |
| 13 | Wentylator chłodnicy 30A |
| 14 | Reflektory 40A |
| 15 | 30A Stacyjka |
| 16 | Bezpiecznik 60A |
| 17 | 25A Klimatyzator |
| 18 | Generator 100A |
Dodatkowe pudełko
Za pracę klimatyzacji i ogrzewania odpowiadają bezpieczniki i przekaźniki.
To wszystko. A jeśli masz coś do dodania do materiału – napisz w komentarzach.
