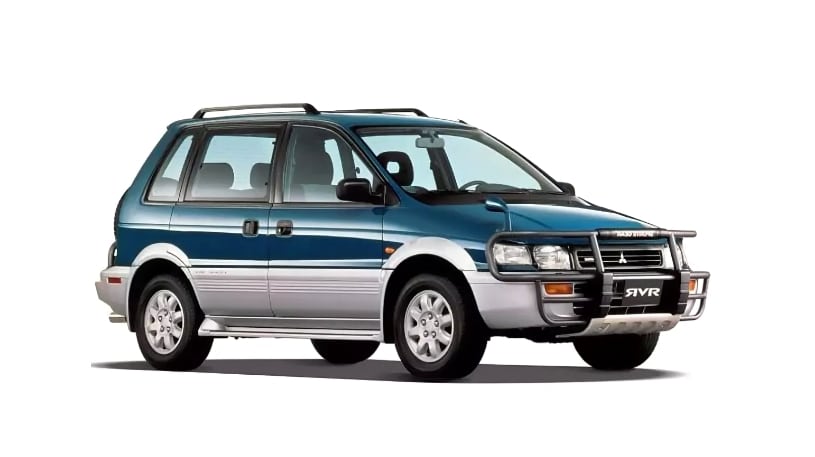

Mitsubishi RVR pierwszej generacji produkowany był w latach 1991, 1992, 1993, 1994, 1995, 1996 i 1997. Na rynku europejskim znany jest także pod nazwą Space Runner i Mitsubishi Chariot 1 , a w Ameryce sprzedawany był pod różnymi nazwami : Mitsubishi Expo LRV, Dodge Colt Wagon, Plymouth Colt Wagon i Eagle Summit Wagon. W tym materiale znajdziesz informacje opisujące bezpiecznik i przekaźnik Mitsubishi Rvr pierwszej generacji wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Liczba elementów w pudełkach oraz ich przeznaczenie mogą się różnić w zależności od nazwy modelu (Mitsubishi Shariot, Mitsubishi RVR itp.). Sprawdź oznaczenie na swoich diagramach.
Schematy nieodpowiednie lub niewłaściwa generacja? Przestudiuj ten opis!
Skrzynka bezpieczników przedziału pasażerskiego

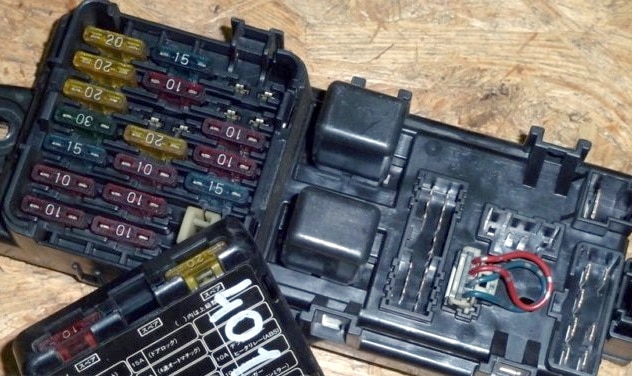

Znajduje się pod deską rozdzielczą obok stóp kierowcy.
Zdjęcie

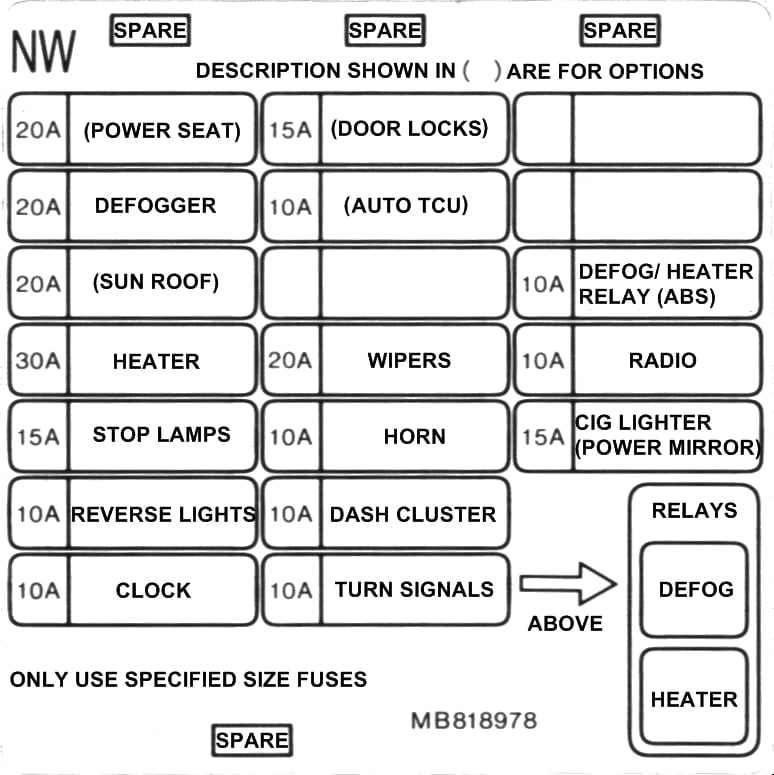

Schemat
Opis
- Fotel elektrycznie sterowany – podgrzewane siedzenia
- Odmgławiacz – Ogrzewana tylna szyba
- Dach słoneczny – szyberdach
- Grzejnik – Grzejnik / Grzejnik
- Lampa stopu – Światła stopu
- Światła cofania – Światła cofania
- Zegar – Zegar
- Zamki do drzwi – Zamek do drzwi
- Auto TCU – Automatyczna skrzynia biegów
- Wycieraczki – Środek do czyszczenia szyb
- Horh – sygnał
- Kierunkowskazy – Kierunkowskazy i alarmy
- Przekaźnik odmgławiania / ogrzewania (ABS) – Przekaźnik podgrzewanej szyby i ogrzewania (ABS)
- Radio – Radio
- Zapalniczka (elektryczne lusterko) – Zapalniczka (elektryczny napęd lusterek)
Bezpiecznik zapalniczki jest oznaczony jako zapalniczka samochodowa.
Tuż nad bezpiecznikami podłączone są przekaźniki ogrzewania i ogrzewania tylnej szyby.
Skrzynka bezpieczników komory silnika
Znajduje się po prawej stronie komory silnika.

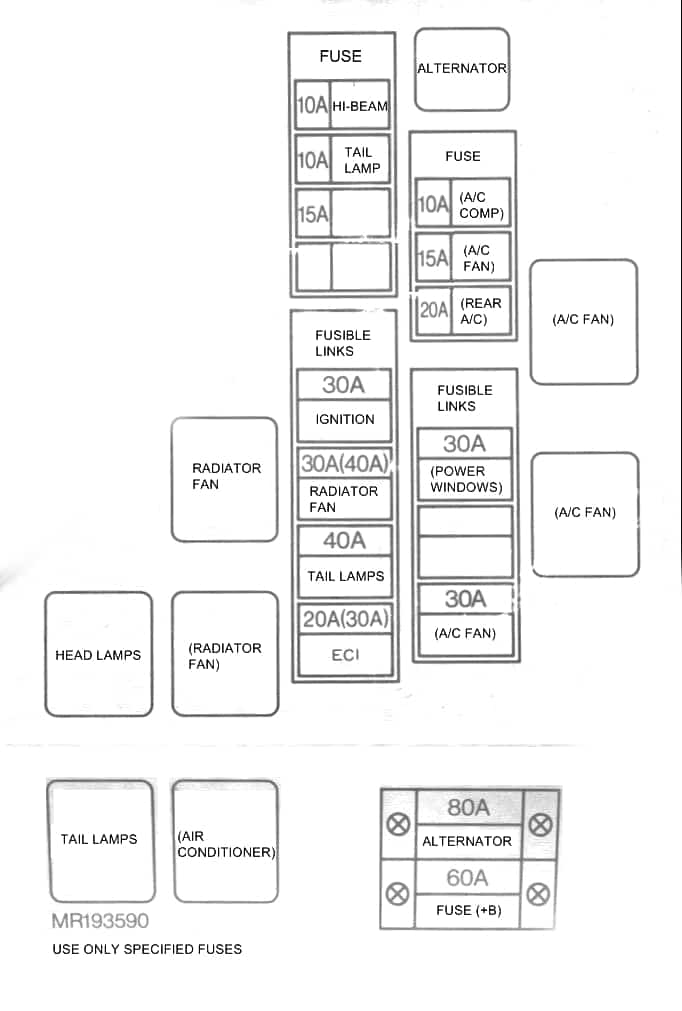

Schemat
Przeznaczenie
- Alternator – Generator
- Bezpiecznik + B – Zasilanie do akumulatora
- Klimatyzator – Zasilanie klimatyzatora
- Lampy tylne – Żarówki świateł tylnych
- Lampy czołowe – Reflektory
- Wentylator chłodnicy – Wentylator chłodnicy
- Zapłon – Zapłon, układ wtryskowy
- Wentylator klimatyzacji – Wentylator klimatyzatora
- Elektryczne szyby – elektryczny napęd szyb
- Hi-beam – reflektory świateł drogowych
