Mitsubishi Carisma była produkowana w latach 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004 i 2005 zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W tym czasie model został odnowiony. W tym materiale znajdziesz opis bezpieczników i przekaźników Mitsubishi Carisma wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki. Podsumowując, uzupełnimy wideo ułożenia pudełek.
Liczba elementów w blokach oraz ich przeznaczenie mogą różnić się od prezentowanych i zależeć od roku produkcji oraz poziomu wyposażenia.
Contents
Bezpieczniki i skrzynki przekaźnikowe przedziału pasażerskiego
Skrzynka bezpieczników i przekaźników

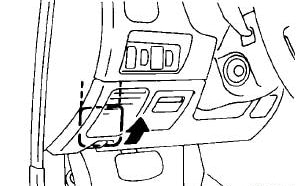

Znajduje się pod deską rozdzielczą po stronie kierowcy. Aby uzyskać dostęp, zdejmij pokrywę ochronną.

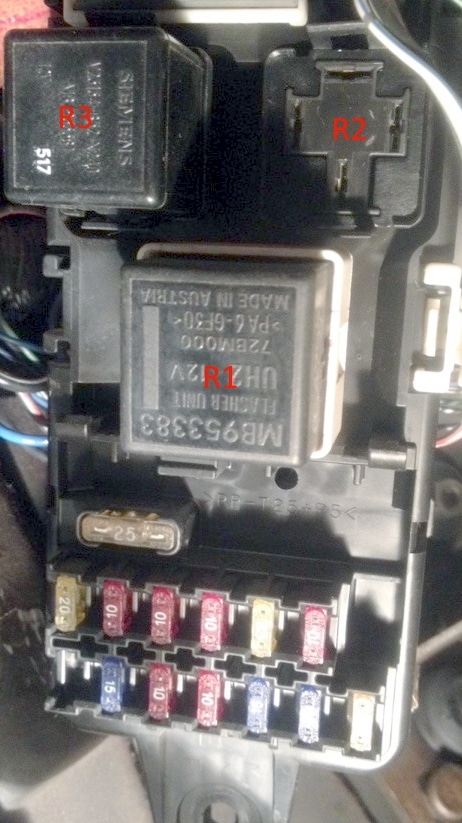

Zdjęcie poglądowe

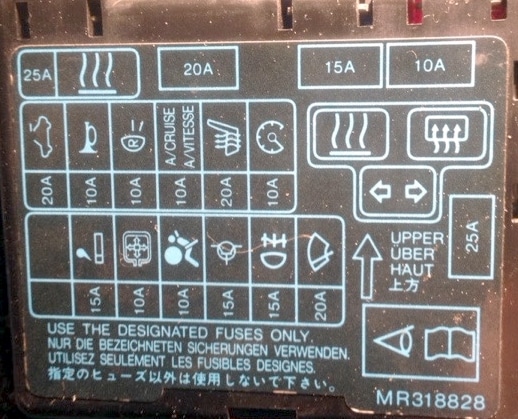

Schemat z okładki

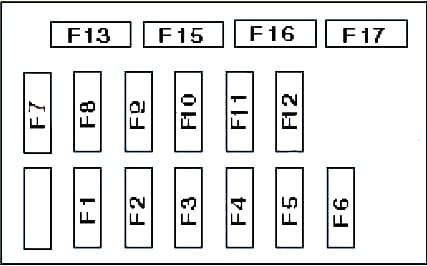

Schemat
Opis
| F1 | 15A Zapalniczka samochodowa , zegar |
| F2 | 10A Elektryczne lusterka zewnętrzne, sterowanie sygnałem centralnego zamka |
| F3 | 10A Immobiliser, kierunkowskazy, światła awaryjne, system SRS (poduszka powietrzna) |
| F4 | 15A Układ klimatyzacji, spryskiwacze reflektorów, szyberdach, oświetlenie do jazdy dziennej |
| F5 | 15A Centralny zamek |
| F6 | 20A Wycieraczka szyby przedniej, spryskiwacz szyby przedniej, wycieraczka szyby tylnej, spryskiwacz szyby tylnej |
| F7 | 20A Klapa, sterowanie sygnałem centralnego zamka |
| F8 | 10A Sygnał dźwiękowy |
| F9 | 10A Światła cofania, sterowanie skrzynią biegów, system SRS (poduszka powietrzna) |
| F10 | 10A Tempomat, system audio, system ABS, system antypoślizgowy, elektrycznie sterowane szyby |
| F11 | 20A Podgrzewane siedzenia |
| F12 | 10A Zestaw wskaźników, system antypoślizgowy, system ABS, tempomat, antena, system SRS (poduszka powietrzna) |
| F13 | 25A Silnik wentylatora klimatyzatora |
Bezpiecznik nr 1, 15A, odpowiada za zapalniczkę.
Przekaźnik
- R1 – Przekaźnik kierunkowskazów i alarmu
- R2 – Przekaźnik ogrzewania tylnej szyby
- R3 – Przekaźnik silnika wentylatora nagrzewnicy

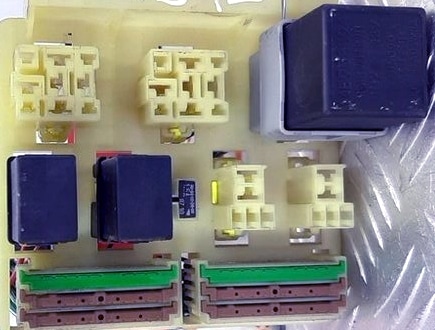

Skrzynka przekaźników
Zainstalowany obok skrzynki bezpieczników i przekaźników.

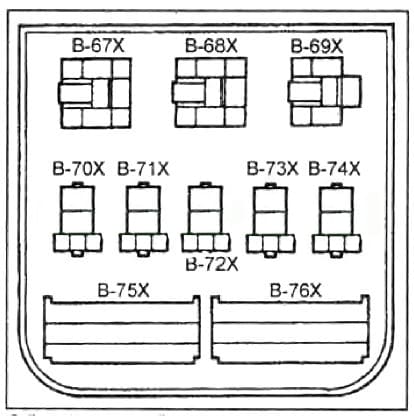

Schemat
Przeznaczenie
| A-67X | Jednostka sterująca centralnym zamkiem (modele bez zdalnego centralnego zamka) |
| A-68X | – |
| A-69X | Przekaźnik przerywanej pracy wycieraczki tylnej szyby |
| A-70X | Przekaźnik świateł przeciwmgłowych |
| A-71X | Przekaźnik świateł przeciwmgłowych (* 4) |
| A-72X | Dioda |
| A-73X | – |
| A-74X | – |
| A-75X | J/C ( 1 ) |
| A-76X | J/C ( 2 ) |
Skrzynki bezpieczników i przekaźników w komorze silnika

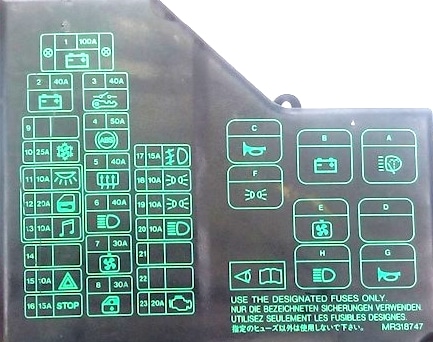

Główne pudełko
Znajduje się po lewej stronie komory silnika, obok słupka.

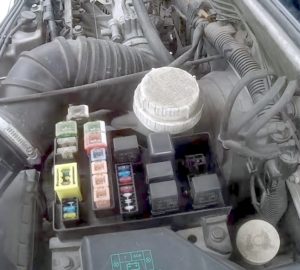

Zdjęcie
Schemat
Oznaczenie
| F1 | Wkładka bezpiecznikowa 80A – generator |
| F2 | 40A Łącznik topliwy – klimatyzacja/ogrzewanie, centralny zamek, szyberdach, zabezpieczenie przed kradzieżą |
| F3 | 40A Łącznik topikowy – Zabezpieczenie przed kradzieżą, wyłącznik zapłonu |
| F4 | Bezpiecznik 50A – ABS |
| F5 | 20A Łącznik topliwy – Układ wtrysku paliwa, układ sterowania automatyczną skrzynią biegów |
| F6 | 30A Łącznik topliwy – Układ ładowania, reflektory, tylne światła/spryskiwacze i reflektory |
| F7 | 30 A Bezpiecznik – Silnik wentylatora chłodzącego, klimatyzator |
| F8 | 30A Łącznik topliwy – Podnośniki szyb z napędem elektrycznym |
| F9 | 25A Łącznik topliwy – Ogrzewana tylna szyba, podgrzewane lusterka wsteczne na drzwiach |
| F10 | Wentylator skraplacza klimatyzatora 20A |
| F11 | 10A Zegar, lampka bagażnika, antena, lampka oświetlenia wnętrza, zasilanie elektronicznej jednostki sterującej silnika |
| F12 | 20A Centralny zamek |
| F13 | 10A System audio, tempomat: |
| F14 | rezerwa |
| F15 | Alarm 10A |
| F 16 | 15A Światła stopu |
| F17 | 15A Przednie światła przeciwmgielne |
| F18 | 10A Klapa tylna – lewa, oświetlenie zestawu wskaźników |
| F19 | 10A Klapa tylna – prawa |
| F20 | 10A Światła przeciwmgielne, światła drogowe, kontrolka świateł drogowych reflektora |
| F21 | rezerwa |
| F22 | rezerwa |
Przekaźnik
- A – Przekaźnik pompy spryskiwaczy reflektorów
- B – Rezerwa
- C – Przekaźnik sygnału
- D – Rezerwa
- E – Przekaźnik silnika wentylatora chłodzącego
- F – Wymiary przekaźnika
- G – Przekaźnik klaksonu alarmu przeciwkradzieżowego
- H – Przekaźnik reflektorów
Dodatkowe pudełko
Montowany na prawym błotniku komory silnika.
Zdjęcie
Schemat
Przeznaczenie
| 1 | rezerwa |
| 2 | Przekaźnik silnika wentylatora skraplacza klimatyzacji 1 |
| 3 | Przekaźnik silnika wentylatora skraplacza klimatyzacji 2 |
| 4 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| F1 | rezerwa |
| F2 | (10A) Sprężarka klimatyzacji |
