Mitsubishi Galant 8 generacji był produkowany w latach 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 i 2005 i był dostarczany na całym świecie . W niektórych krajach jest również znany jako Mitsubishi Legnum i Mitsubishi Aspire . W naszym materiale pokażemy opis bezpieczników i przekaźników Mitsubishi Galant 8 ze schematami skrzynek, ich zdjęciami i lokalizacją. Podświetl bezpiecznik zapalniczki.
Konstrukcja bloków może się różnić i zależy od roku produkcji oraz poziomu wyposażenia regionu dostawy Twojego Mitsubishi Galant 8 amerykańskiego, japońskiego, europejskiego itp.
Zła generacja lub schemat nieodpowiedni?
[ Opis Galanta 7 ]
[ Opis Galanta 9 ]
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się na dole deski rozdzielczej, za schowkiem.

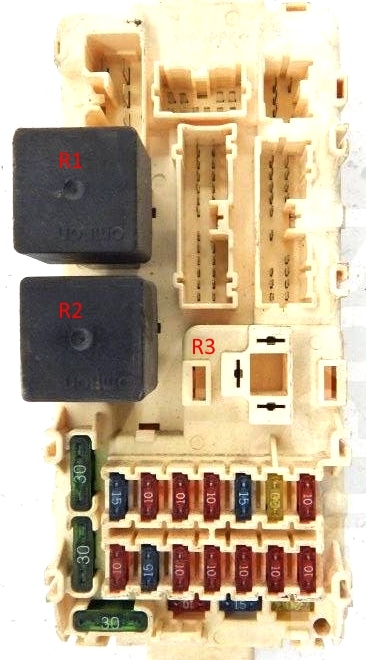

Zdjęcie poglądowe

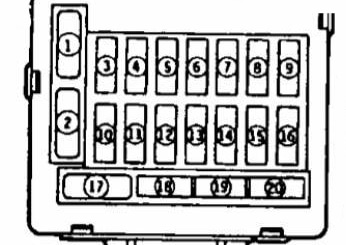

Schemat
Opis
| 1 | 30A Ogrzewana tylna szyba i podgrzewane lusterka boczne |
| 2 | 30A Silnik wentylatora nagrzewnicy |
| 3 | 15A Jednostki sterujące (ABS, ASC, automatyczna skrzynia biegów, silnik, AYC*, silnik i automatyczna skrzynia biegów*) |
| 4 | Jednostka sterująca SRS 10A; Przekaźnik-przerywacz kierunkowskazów i alarmu |
| 5 | 10А Jednostki sterujące (automatyczna skrzynia biegów, ETACS, silnik (4G93)); zestaw wskaźników; światła cofania; system nawigacyjny; generatory impulsów (automatyczna skrzynia biegów) |
| 6 | 10A Odbiornik pilota zdalnego sterowania Sterowanie zamkami drzwi; system nawigacyjny**; System audio DS3**; Magnetofon radiowy; Zmieniarka CD; wyświetlacz systemu MMCS; System sterowania lusterkami bocznymi; Zegar; Wzmacniacz systemu audio. |
| 7 | Zapalniczka 15A |
| 8 | 20A Wycieraczka i spryskiwacz przedniej szyby; Środek do czyszczenia i spryskiwacza tylnej szyby; Jednostka sterująca systemu ETACS. |
| 9 | Jednostka sterująca ABS i sterowanie przekaźnikiem 10A, lampy ABS; czujniki AYC i ASC; Elektryczna jednostka sterująca szyberdachu; Przekaźnik el. magik. Zawory ASC. |
| 10 | rezerwa |
| 11 | 15A Jednostka sterująca systemu ETACS; Zegar; Zestaw wskaźników |
| 12 | 10A System nawigacji; czujnik AYC i ASC; Przekaźnik generatora; Włączone światła** |
| 13 | 10A Jednostki sterujące (ETACS; SRS); Czujnik prędkości pojazdu; Opornica; Zestaw wskaźników |
| 14 | 10A Sygnał dźwiękowy |
| 15 | Jednostka sterująca AYC 10A |
| 16 | 10А Przekaźnik silnika wentylatora nagrzewnicy; Jednostki sterujące (sprężarka klimatyzacji, klimatyzator); Podgrzewane pióra wycieraczek przedniej szyby; Ogrzewana tylna szyba; Ręczny układ klimatyzacji (serwo i przełącznik). |
| 17 | 30A Zapasowe |
| 18 | 10A Zapasowe |
| 19 | 15A Zapasowe |
| 20 | 20A Zapasowe |
Za zapalniczkę odpowiada bezpiecznik nr 7, 15A
Przekaźnik
- R1 – Przekaźnik silnika wentylatora nagrzewnicy
- R2 – Przekaźnik ogrzewania tylnej szyby
- R3 – Kierunkowskazy i alarm wyłącznika przekaźnika

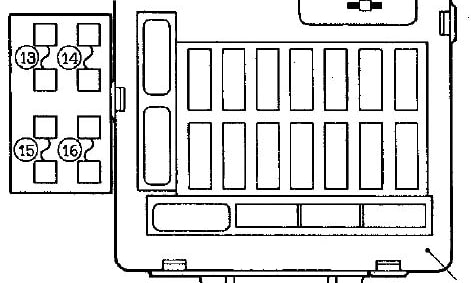

W niektórych modelach Mitsubishi Galant 8 istnieje możliwość zamontowania dodatkowej komory z bezpiecznikami, obok głównej.
Oznaczenie
| 13 | 20A Podgrzewane pióra wycieraczek przedniej szyby |
| 14 | 10A Podgrzewane lusterka boczne |
| 15 | 20A Elektryczny sterownik szyberdachu |
| 16 | rezerwa |

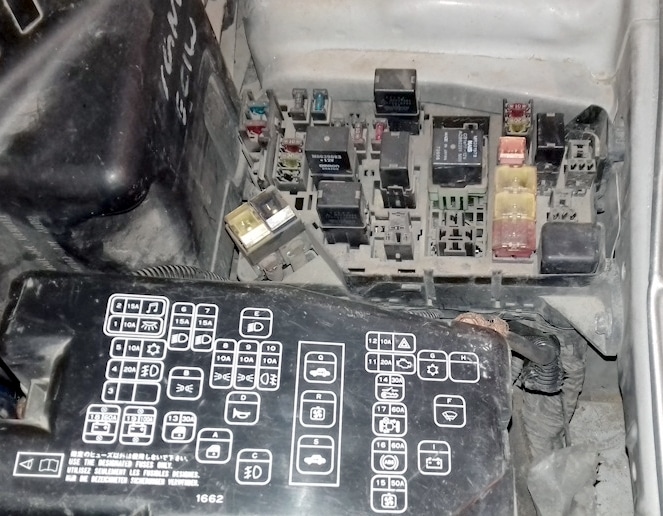

Skrzynka bezpieczników komory silnika
Znajduje się po lewej stronie komory silnika.
Sprawdź oznaczenie i numerację na podstawie diagramu na okładce.
Wyłączniki automatyczne
| 1 | 10A Oświetlenie wnętrza i bagażnika |
| 2 | 15A Magnetofon radiowy |
| 3 | 20A Elektrowentylator skraplacza (LHD) |
| 4 | 20A Przednie światła przeciwmgielne |
| 5 | 10A Klimatyzator |
| 6 | 15A Reflektor przedni (lewy) – światło mijania |
| 7 | 15A Reflektor przedni (prawy) – światło mijania |
| 8 | Wymiary 10A (lewa strona) |
| 9 | Wymiary 10A (prawa strona) |
| 10 | 10A Tylne światła przeciwmgielne (LHD) |
| 11 | 20A System zarządzania silnikiem |
| 12 | Alarm 10A |
| 13 | Elektryczne szyby 30A |
| 14 | 30A Stacyjka |
| 15 | Elektryczny wentylator chłodnicy 50A |
| 16 | Układy ABS 60A |
| 17 | System AYC 60A (modele 4WD-RHD) |
| 18 | Bezpiecznik 60A (+B) |
| 19 | Generator 100A |
Przekaźnik
- A – Przekaźnik centralnego zamka
- B – Wymiary przekaźnika
- C – Przekaźnik świateł przeciwmgielnych
- D – Przekaźnik sygnału
- E – Przekaźnik świateł mijania
- J – Przekaźnik klimatyzatora
- H – Przekaźnik generatora
- F – Przekaźnik oczyszczacza
- I – Przekaźnik włącza światła podczas pokonywania zakrętów
- G – Rezerwa
- R – Przekaźnik sterujący wentylatorami elektrycznymi
- S – Przekaźnik rozrusznika (modele z ręczną skrzynią biegów)
Oddzielnie, na zewnątrz urządzenia, można zainstalować moduł przekaźnika ABS.
